CAD三维图形怎么生成平面剖视图?

前面介绍过在AutoCAD软件中通过三维图转二维图的技巧，有问题可以参考下面的经验链接。这里主要介绍在该软件中由三维立体图转二维图时如何生成剖视图的技巧。

1、首先在AutoCAD软件中绘制一个立体图形，为了方便剖视图的观察效果，中间创建一个孔特征。可以使用拉伸求差完成，实体拉伸方面的问题可以参考下面的经验链接。完成后点击模型选项，删除掉自动生成的图形，再输入SOLVIEW命令或者点击绘图/建模/设置/视图。

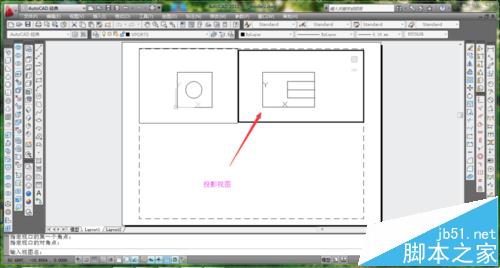

2、选择UCS坐标，设置图形比例，指定放置位置，根据提示选择视口范围，指定视图名称。完成后选择正交模式，进行投影视图左视图的创建，同样根据提示完成相关选项的指定，如图所示。

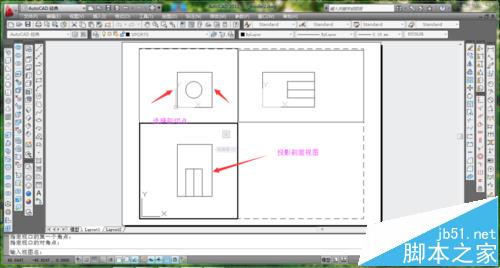

3、接着选择截面模式，指定需要剖切的节点，选择完成后指定剖切投影的方向，如图所示。再选择视图放置位置，指定视图名称。

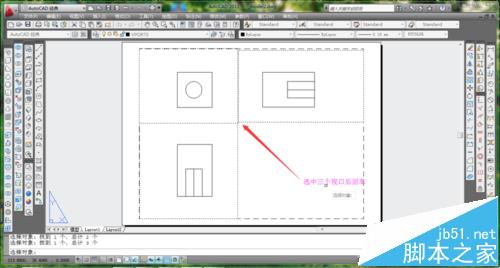

4、选择绘图/建模/设置/图形，选中图中的所有视口，回车完成图形的设置，这样所有图形自动生成到相应的图层中。

5、图形设置完成后，剖切视图会自动产生剖切线，如图所示。该剖切线如果不是我们想要的线型，可以双击该剖切线，选择预定义，切换其它线型，操作如图。完成线型的切换。

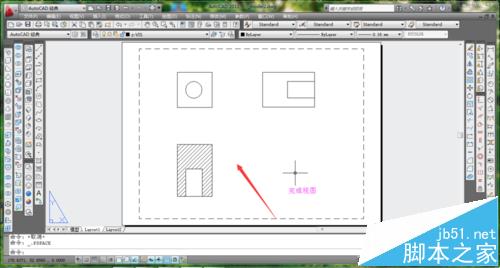

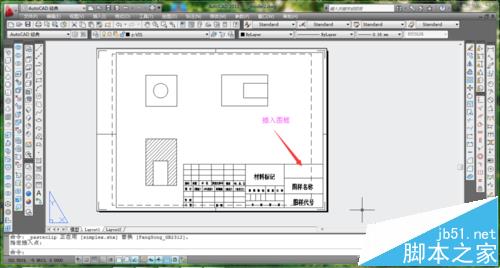

6、最后插入图框，图框的创建可参照下面的经验链接。效果如图所示。

注意事项：

注意进入模型界面前，先将视图调为二维线框显示。
