概述
机械、建筑、结构还是规划等专业，都会用到CAD，实际操作起来还要区分图层和标注。但是每次新建图形来 编辑有很麻烦，拷贝其他图形有会多出很多不必要的图层。那么如何永久保存自己需要的所有图层、标注样式和字体呢，请往下看。

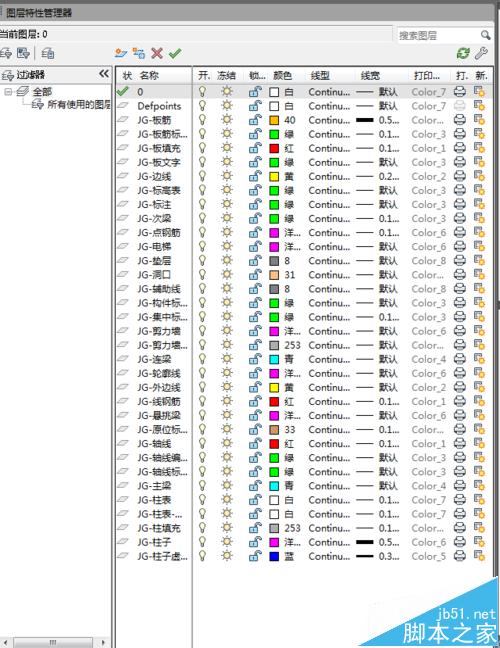

1、首先设置好图层的名称、颜色、线宽和线型。如图1，我是结构专业的。

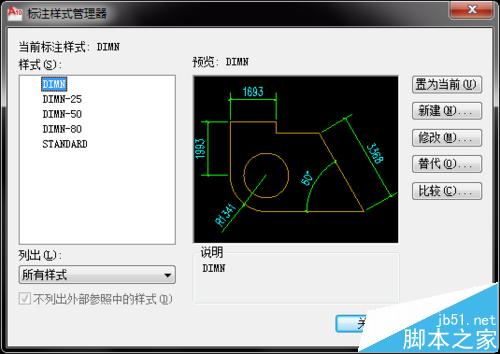

2、设置标注样式，快捷键是d。如图2。

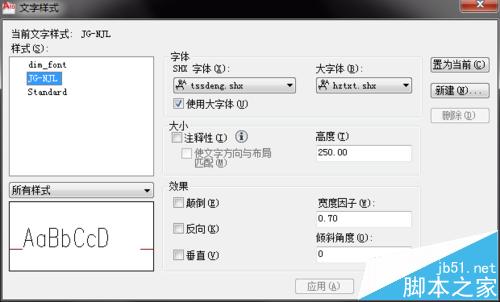

3、设置字体，快捷键是st，如图3。
4.还需要设置一下图形单位，快捷键是units，别小看他，有些人在设置字体的“宽度因子”时候比如想要0.7，却怎么改还是1。问题就在于这个的选项里，“精度”是1。只要改成0.0或者0.00,那么字体的宽度因子就变成0.7了。
5、关键的一步到了。这些全部设置好了以后，点击保存或者另存为，格式选择“dwt",自动出现最后那张图的对话框。名字自拟，我的是”图层标注文字“，在这个路径里复制刚才保存的DWT文件，放到U盘里，去到别的电脑也可以使用了。
