概述
想看前面整理的canvas常用API的同学可以点下面：
canvas学习之API整理笔记（一）
canvas学习之API整理笔记（二）
本系列文章涉及的所有代码都将上传至：http://wd.uoften.com:81//201612/yuanma/About-Canvas-master_jb51.rar
从本篇文章开始，我会分享给大家canvas绘制的各种基础图形和酷炫的图形，注意：是一系列！欢迎关注！
后续每篇文章我会着重分享给大家一些使用Canvas开发的实例和这些实例的实现思路。
本文看点：使用canvas来绘制常见的各种图形实例，并且会简单封装一下绘制各图形的方法，最后会分享给大家一个封装好的快速绘制多边形的方法。
开始之前
//获取canvas容器
var can = document.getElementById('canvas');
//创建一个画布
var ctx = can.getContext('2d');
绘制圆形
var draw = function(x, y, r, start, end, color, type) {
var unit = Math.PI / 180;
ctx.beginPath();
ctx.arc(x, y, r, start * unit, end * unit);
ctx[type + 'Style'] = color;
ctx.closePath();
ctx[type]();
}
参数解释：x,y-圆心；start-起始角度；end-结束角度；color-绘制颜色；type-绘制类型（'fill'和'stroke'）。
实例如下图所示：
绘制三角形
var draw = function(x1, y1, x2, y2, x3, y3, color, type) {
ctx.beginPath();
ctx.moveTo(x1, y1);
ctx.lineTo(x2, y2);
ctx.lineTo(x3, y3);
ctx[type + 'Style'] = color;
ctx.closePath();
ctx[type]();
}
参数解释：x1(2、3),y1(2、3)-三角形的三个点的坐标；color-绘制颜色；type-绘制类型（'fill'和'stroke'）。
实例如下图所示：
绘制（圆角）矩形
var draw = function(x, y, width, height, radius, color, type){
ctx.beginPath();
ctx.moveTo(x, y+radius);
ctx.lineTo(x, y+height-radius);
ctx.quadraticCurveTo(x, y+height, x+radius, y+height);
ctx.lineTo(x+width-radius, y+height);
ctx.quadraticCurveTo(x+width, y+height, x+width, y+height-radius);
ctx.lineTo(x+width, y+radius);
ctx.quadraticCurveTo(x+width, y, x+width-radius, y);
ctx.lineTo(x+radius, y);
ctx.quadraticCurveTo(x, y, x, y+radius);
ctx[type + 'Style'] = color || params.color;
ctx.closePath();
ctx[type]();
}
参数解释：x,y-左上角点的坐标；width、height-宽高；radius-圆角；color-绘制颜色；type-绘制类型（'fill'和'stroke'）。
实例如下图所示：
绘制多边形
var drawPolygon = function(ctx, conf){
var x = conf && conf.x || 0; //中心点x坐标
var y = conf && conf.y || 0; //中心点y坐标
var num = conf && conf.num || 3; //图形边的个数
var r = conf && conf.r || 100; //图形的半径
var width = conf && conf.width || 5;
var strokeStyle = conf && conf.strokeStyle;
var fillStyle = conf && conf.fillStyle;
//开始路径
ctx.beginPath();
var startX = x + r * Math.cos(2*Math.PI*0/num);
var startY = y + r * Math.sin(2*Math.PI*0/num);
ctx.moveTo(startX, startY);
for(var i = 1; i <= num; i++) {
var newX = x + r * Math.cos(2*Math.PI*i/num);
var newY = y + r * Math.sin(2*Math.PI*i/num);
ctx.lineTo(newX, newY);
}
ctx.closePath();
//路径闭合
if(strokeStyle) {
ctx.strokeStyle = strokeStyle;
ctx.lineWidth = width;
ctx.lineJoin = 'round';
ctx.stroke();
}
if(fillStyle) {
ctx.fillStyle = fillStyle;
ctx.fill();
}
}
参数说明：
ctx: canvas画布
conf: 配置项，提供以下一些配置
- x： 中心点横坐标
- y： 中心点纵坐标
- num: 多边形的边数
- r：多边形的半径长度
- width：多边形线的宽度
- strokeStyle：边线的颜色
- fillStyle：填充的颜色

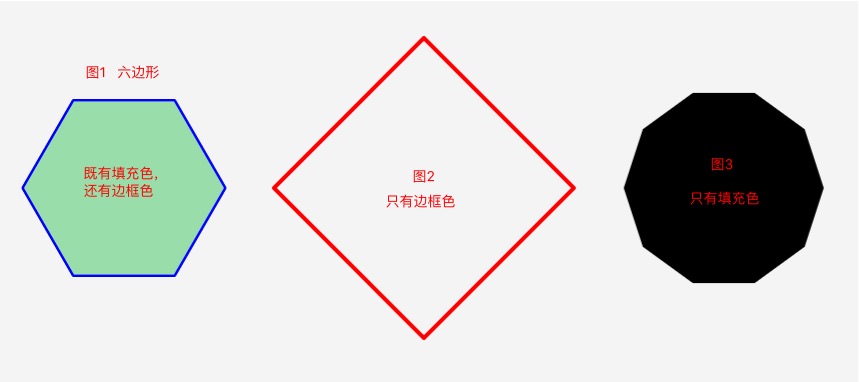

上图效果的代码如下：
上图1的代码：
drawPolygon(ctx, {
num: 6,
r: 100,
strokeStyle: 'blue',
fillStyle: '#9da'
})
上图2的代码：
drawPolygon(ctx, {
num: 4,
r: 150,
strokeStyle: 'red',
width: 4
})
上图3的代码：
drawPolygon(ctx, {
x: 800,
y: 250,
num: 10,
fillStyle: '#000'
})
结语
我们总结一下，使用canvas绘制图形就是那几个函数：beginPath、arc、moveTo、lineTo、closePath、fill、stroke。当我们能够熟练掌握并运用自如的时候，就能够独当一面了。加油吧，骚年们！
本文涉及的代码我已经上传至github，项目代码github地址，喜欢的同学点个Star，多谢多谢～
以上就是本文的全部内容，希望本文的内容对大家的学习或者工作能带来一定的帮助，同时也希望多多支持脚本之家！
