CAD中用标注命令标注尺寸所得到的数字是实际准确尺寸。但我们如果需要自定义数字或文本怎么操作呢？

1、我们这里介绍两种方法，第一种方法是在标注过程进行修改。打开AUTOCAD在命令行中输入标注指令，我们是线性标注为例，当出现标注文本的时候，如图所示。

2、这个时候我们输入T再空格，重新输入数值，或文本。

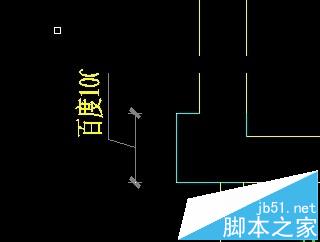

3、这个时候我们可以修改标注文字。如图所示。

4、如何修改已经标注好的数值呢，我们选择标注，使用快捷键Ctrl+1打开对象特性管理器

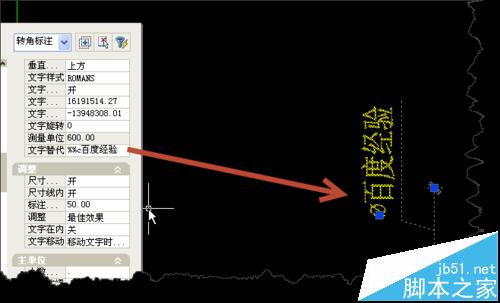

5、找到对象特性管理器中文字替代的位置，在“文字替代”中输入你要想修改的文字内容。

6、其实我使用对象特性管理器中的文字替换，还有一个好处是要以输入特殊符号。如：%%c是直径符号Ф的代码，%%P是正负符号（±）的代码等。
