概述
一张cad图纸中可能不止一个图形，如果要将两个图形重叠在一起需要比例缩放来控制。很多刚学习的新手小伙伴可能还不知道，下面是靠谱客小编整理的关于cad如何使两个图形重叠在一起的内容，希望可以让大家有所收获！]
cad使两个图形重叠在一起的方法

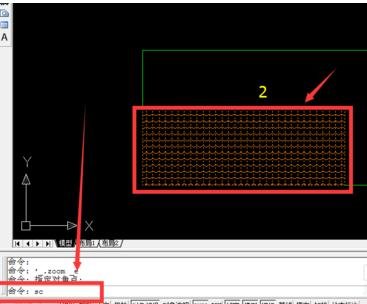

第一：将第二个图放进第一个图内，保持其中一个端点是吻合的，然后选中第二个图，快捷键sc(缩放快捷键)、空格键
第二：如图，指定基点
第三：然后选择参照R、空格键
第四：如图看到的命令提示指定长度(需要注意的是这个指定长度是要改变的那个长度，就是小编举例说的第二个图的宽度)

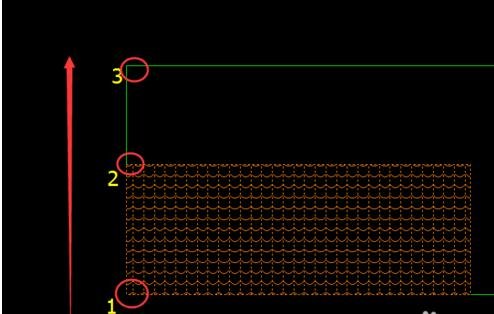

第五：选择1、2(1与2之间的线段其实便是上步所说的指定长度)这两个点，然后向3这个点放大，最后2这个点与3这个点重合(3就是命令中的第二个点)
第六：最后可以看到结果。如下图的
以上就是小编整理的关于cad怎样使两个图形重叠在一起的详细步骤，希望对你有所帮助哦，更多内容请关注靠谱客哦。
