概述
将谷歌的地形图按比例缩放，完美载入CAD矢量图中供规划设计、测绘等相关人员参照。
1、打开GOOGLE地图，搜索进入所需位置的地形图中。

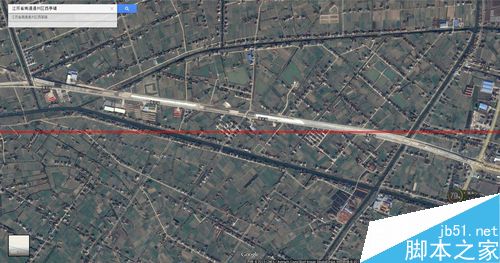

2、将所需要的地形范围尽量放大，使用google地图的距离测量工具测量尽可能长的距离（鼠标右键——测量距离——再选择第二点左键），并使用截图软件对所需范围截图，并保存成JPG格式。

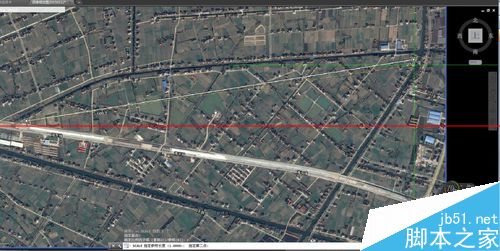

3、打开CAD地形图，输入ATTACH命令，加载上一步保存的JPG图片至CAD中，比例大小随意。
4、在CAD中选中加载的图片，输入SC命令，鼠标左键选择基点——R(参照）——指定参照长度（选取图片中测量距离的两点）——指定新的长度（此处输入图片中测量的长度2560米），即完成图片大小缩放至CAD图中尺寸。

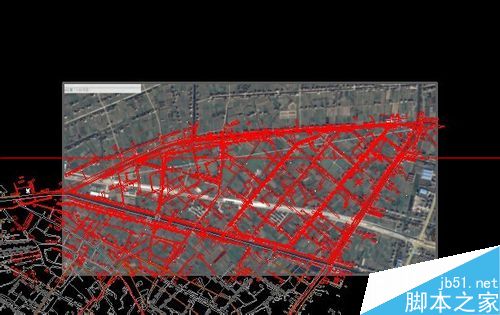

5、找一个对应点（例如两河道、道路交点，楼房角点等），将图片移动到CAD矢量图上。
6、此时可能图片覆盖在CAD图上边了，导致无法看到矢量图。选中图片输入DR命令——B，将图片置于底层。
7、再根据两图建筑物位置进行微调，大功告成。
注意事项：CAD图的绘图比例，1单位=1m或1单位=10m，在第四步比例缩放长度输入时不同，需换算一下。
