概述
CAD中该怎么绘制挤出机螺杆，cad中可以绘制很多图形，想要绘制挤出机螺杆的平面图，该怎么绘制呢？下面我们就来看看详细的教程。
1、打开CAD这款软件，进入CAD的操作界面如图所示：

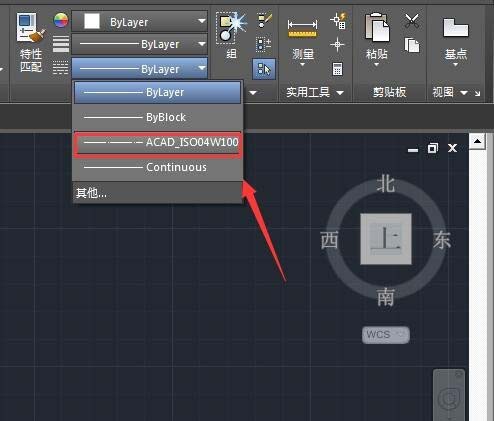

2、在该界面内将线型设置为点画线，如图所示：

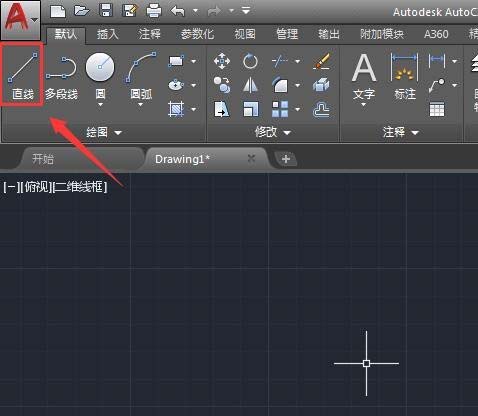

3、设置好线型以后再找到直线命令，如图所示：
4、使用直线命令画出一条点画线作为中心线，如图所示：

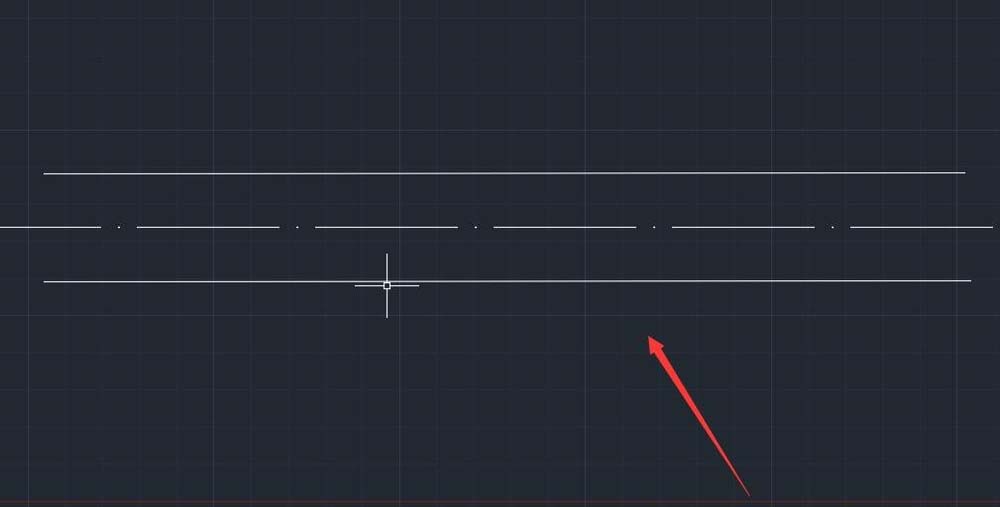

5、再将线型设置为实线，在中心线的上下各画出一条直线，如图所示：

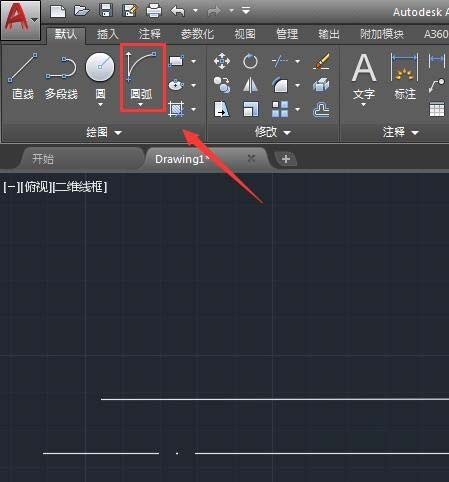

6、再在编区域里找到圆弧命令，如图所示：

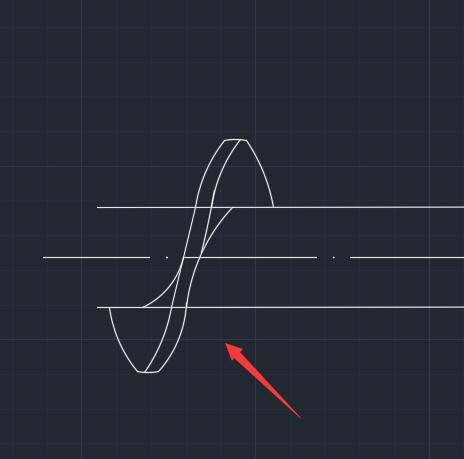

7、使用圆弧命令，在图中画出如图所示圆弧线：
8、绘制好圆弧线以后在上面的工具区里找到修剪命令，如图所示：
9、点击修剪命令，将多余的线进行删除，如图所示；
10、再重复执行以上的步骤进行操作，这样我们的挤出机螺杆的图形就画好了，如图所示：
以上就是cad绘制挤出机螺杆平面图的教程，希望大家喜欢，请继续关注靠谱客。
