在CAD2015下，绘制圆弧的种类有许多中，本节CAD教程讲解通过三角形的三个顶来来绘制圆弧的技巧，欢迎学习；

方法/步骤

为了规范图形，先绘制一条长50mm的水平直线，作为三角形的第一条边；

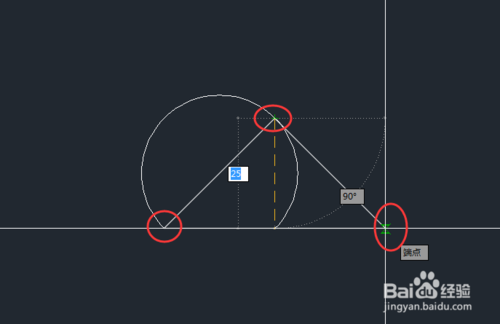

随意绘制一个斜线；（需要使用构造线中的角度功能才能绘制此线，关于其角度，大家练习时自订即可）

使用MI（镜像命令）以直线的中间为基础，镜像另一侧的斜线，当然也可以同样使用构造线，不过此时在输入角度时，要使用负值；

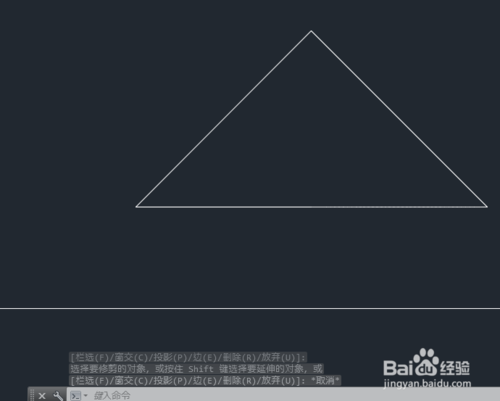

通过修剪得到的三角形如下图；（使用修剪命令时，先点空格，然后直接选需要修剪的直线就好了）

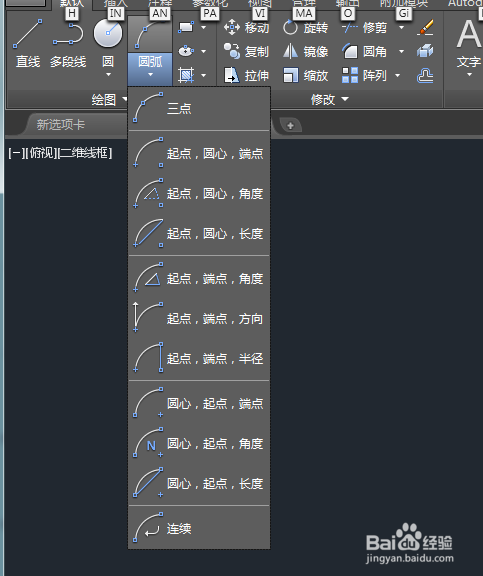

CAD2015下绘制圆弧的命令有好多种，下图是其具体的画法截图；

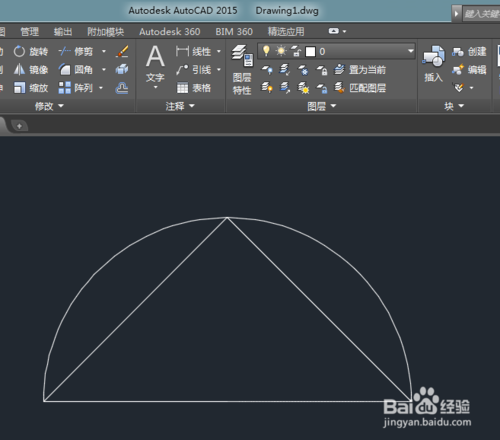

单击三点绘制圆弧命令后，依次选择三角形的三个顶点（图1所示），选择完成后，最终通过三点绘制的圆弧如图2；

以上就是CAD通过三角形的三个顶点来绘制圆弧技巧介绍，希望能对大家有所帮助!
