3ds Max设计制作一个逼真的南孚电池

　　为了方便讲解，我们首先在3dsmax中打开一个已经制作好的电池场景，基本效果如图

　　我们将制作的最终结果显示出来，方便一会的材质讲解，最终的渲染效果如图所示。

　　本例的材质制作步骤列举如下：

　　(1)首先，我们来分析一下材质的制作特点。观察电池，发现首先电池是由头部和身体两部分组成的。头部是磨砂金属材质，而身体部分是由黄金材质和贴图反射材质混合而成。因此首先在大方向上要确定总材质级别为多维子材质。ID号为1的是磨砂金属，而ID号为2的是一个Blend混合材质，是由黄金材质和贴图反射材质混合而成。因此第一步要为对象设定表面材质的ID号，可以通过将模型转为多边形或网格模型来完成。由于电池直接是由可编辑多边形制作完成，因此可以直接设置材质的ID号。这部分内容比较简单，由读者自行去设定完成，我仅以一个电池为例来给出一张表面ID设置图，效果如图。

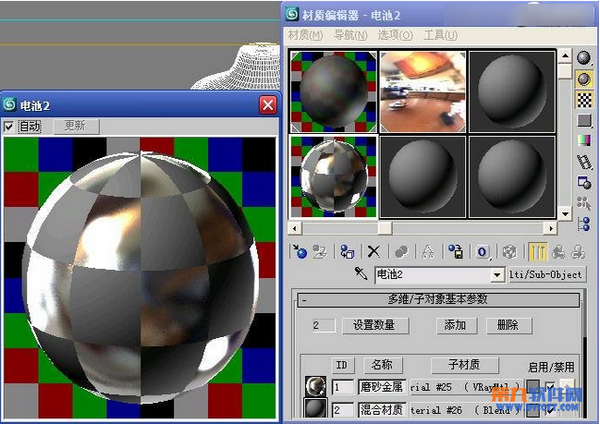

　　(2)将电池的材质类型设为多维子材质，设置ID号的数量为2个。将一号调节为磨砂金属材质，而将2号暂时设定为一个Blend材质，待会有待细调。材质设定效果如图所示。

　　(3)仔细观察电池的腰部材质效果，可以把它理解为一个黄金材质和一个贴图反射材质的混合，二者之间通过Mash遮罩来控制。根据这个思路，可以在Photoshop中绘制材质的表面色贴图和遮罩贴图，效果如下。

　　我们单击Blend按钮，进入细部的Blend材质内部设定界面。发现它是由材质1和材质2 及一个遮罩三部分组成。默认是通过混合量来控制的。

　　基本混合原理：这里混合量特指的就是材质2的含量。也就是说如果混合量为100，则完全显示材质2的效果，同理如果为0，则材质2的含量为0，也就是说会完全显示材质1的效果。如果混合量为50，则二者均分。

　　显然，本例仅通过混合量无法完成，因为电池腰部的材质混合比较麻烦，只能通过指定一张遮罩图来完成。遮罩的工作原理是：白色的部分显示材质2的效果，而黑色的部分仅显示材质1的效果，我们的遮罩贴图就是根据这个原理绘制出来的。

　　(4)把以上的原理都搞清楚之后，我们可以进行最终材质设定了。

　　显然，结合混合原理进行判断，材质1应设定为贴图反射材质，材质设置效果如图所示。

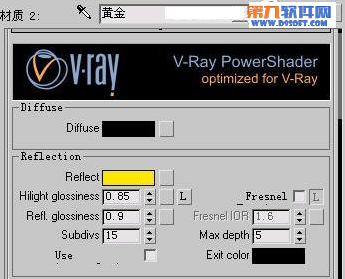

　　而材质2应设定为黄金材质，材质参数设置如图所示。

　　而遮罩的设置只须直接将遮罩图贴入通道就可以了，这里就不说明了。对场景中的所有电池赋予所设定的材质，场景显示效果如图22-9所示。如果你设定的效果与图示不一样，只需要对电池的2号选区施加一个UVW Map贴图坐标修改器就可以了，具体参数请大家自己独立完成。

　　(5)设定测试渲染参数，关闭默认灯光，开启渲染面板中的天光配合GI进行全局照明，天光色保持为默认的颜色，渲染效果如图所示。

　　(6)为什么渲染效果与最终结果差别那么大呢?

　　答案很简单，一个是测试渲染的参数我设的很低，因此质量较差，但最根本的原因大家应该都能猜到，那就是还缺少一个环境贴图的反折射烘托。因此我们决定最终在渲染面板中设置一个反射折射环境，贴图类型选择为VRayHDRI贴图，参数设置结果如

　　最后，只要你将渲染的参数提高，就可以渲染出最终效果了。
