概述
CAD中3D建模旋转rev命令怎么使用？CAD 3D建立3D模型其实很简单，今天我来谈谈我通过旋转建立各种回转体的建模经验。主要原理就是能过面围绕轴线旋转任意角度（0~360）后，形成回转体。如下图所示。
1、下载安装CAD2007安装

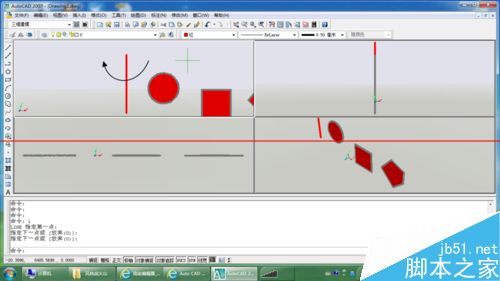

2、我们先画任意个封闭区面吧。
3、要形成实体，必须转化成面域后才可以。
4、原理就是面绕轴线旋转一周后获得相应的实体。
5、注意看命令行。rev 选择实体 完成后 选择轴线，如图，就形成了回转实体。

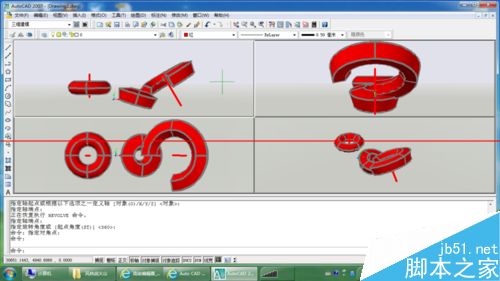

6、当然，我们的轴线可以是水平垂直的，也可以是任意角度的。这里我只旋转了270度，形成了如下半开口的回转体。
7、好了，矩形我就任意角度旋转了。

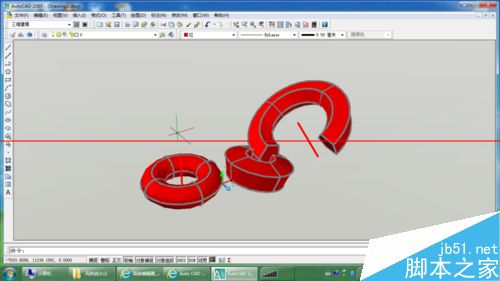

8、看效果如下图所示。

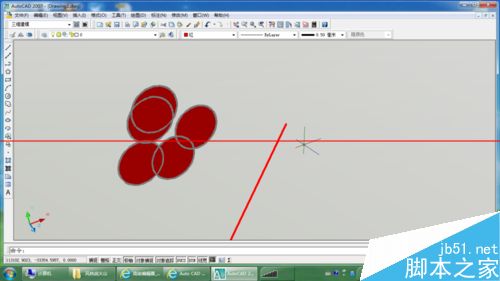

9、除此之外，我们还可以进行多面域的同轴回转。
10、使用REV命令时，选择更多个面域和同一条轴线，可以创造出同轴的实体。
注意事项：一定要把封闭线段创建成面域。选择时个，选完多个对象或一个对象时，需要按空格键确认。
