cad怎么绘制一个消防箱?

在使用AutoCad软件绘制一套图纸时，消防图纸以及图纸中包含的消防器械，是一个非常重要的组成部分，一方面消防作为建筑的一个重要标准，另一方面，消防器械的绘制有很多的标准以及细节。对于消防器械，我们可以使用AutoCad的各个绘图功能配合绘制，下面我们就来使用AutoCad绘制一个消防箱。

1、首先，我们开启AutoCad，进入到AutoCad的绘图工作页面，在这里我们可以看到AutoCad的一些功能，以及很多菜单选项，我们利用这些绘图命令组合，即可绘制出我们想要的图形。

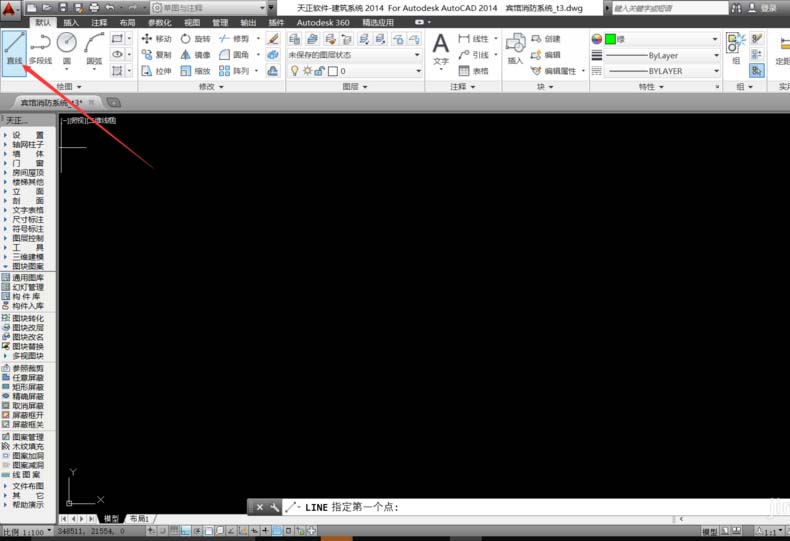

2、绘制一个AutoCad的消防箱，我们首先，在AutoCad上侧的工具栏中选择“直线”命令，在AutoCad上进行直线的绘制，作为消防箱的外框。

3、确定直线绘图命令后，我们就可以使用鼠标左键单击随意一个区域，进行直线的绘制，但是此时直线并不一定的水平垂直的，我们最好开启“正交锁定”后再进行绘制。

4、在AutoCad中，按下F8键，即可进行“正交锁定”，这样绘制的直线就会保证水平和竖直，在绘制时，我们在下方输入长度数值后按下空格键，即可进行快速绘制。

5、随后重复操作，绘制直线，形成一个矩形，长度为800、宽度为650，绘制完成消防箱的外框后，我们即可进行内部的绘制，进行内部绘制前，我们首先需要再次按下F8，关闭“正交锁定”。

6、在绘制的矩形外框中，我们依旧使用直线绘制命令，点击矩形框的对角，绘制两条“对角线”，在矩形外框中，绘制形成一个并。

7、完成大致的消防箱框架之后，我们在AutoCad上方的菜单命令栏中，选择“图案填充”，对消防箱进行最后一步的处理，对无栓口的一侧填充颜色。

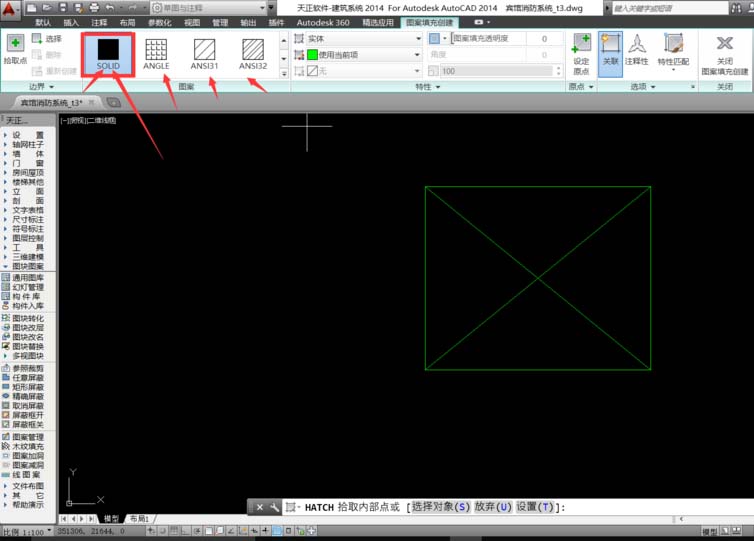

8、确定AutoCad的“图案填充”命令后，在AutoCad上方会出现填充图案的设置，我们选择“SOLID”，全部填充的一个填充图案。

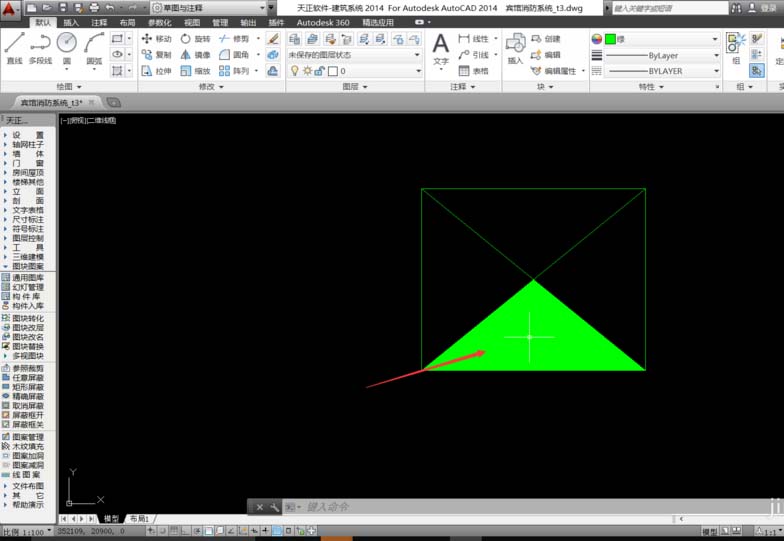

9、确定AutoCad的填充命令后，我们直接点击需要填充的图形，AutoCad就会自动完成填充，可以看到有一个图形上，进行了全部的填充，这样我们就基本完成了消防箱的绘制。

10、完成消防箱的绘制后，我们即可将其放置到我们的图纸中的合适位置，但是对于此类消防器械，我们需要在图纸的注释地点，进行相应的图形以及文字注释，这样可以帮助看图者能够更加轻松的读图。

11、在图纸的标注注释栏中，将需要进行注释的图形放置到任何一栏中，图形可以根据注释栏的大小，进行等比例的缩放，之后在后方标注上代表的器械名称。这样我们就完成了AutoCad的消防箱的全部绘制。
