cad如何画墙体轴线? cad进行轴线绘制墙体的详细教程

CAD是很多行业需要经常使用的软件，尤其是建筑和机械行业等，需要经常使用CAD绘制图纸，而建筑行业中，最基础的就是绘制墙体，下面我们就来看看如何利用轴网绘制墙体。

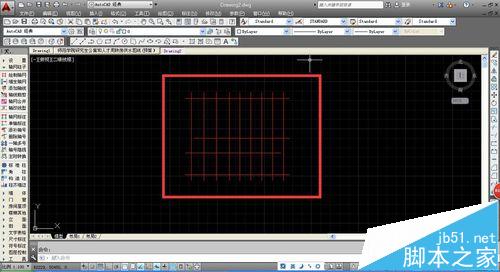

1、首先，使用轴网工具，绘制相应的轴网，点击左侧天正软件产生的工具栏，选择轴网图标，即可弹出轴网设置窗口。

2、在轴网绘制的设置窗口，用户可以自行设置轴网的数量和间距，并可以通过上开，下开，左进，右进，进行轴网的细节设置。

3、完成后，点击“确认”即可确定轴网图，并出现轴网的具体形状，用户即可使用鼠标确定轴网在图上的位置，即可进行下一步的绘制。

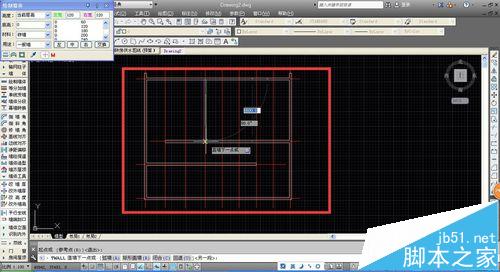

4、转换工具，选择工具栏中的“墙体绘制”工具，确定工具后，将鼠标移动到轴网上，就会自动确定点，单击后移动鼠标即可绘制墙体。

5、完成一处墙体的绘制后，点击空格，即可确定墙体，连续绘制可以继续按下空格键，就会延续上一个工具和命令。

6、在绘制有明确长度的墙体时，在确定起点后，将鼠标移动到墙体方向，输入墙体长度数值，再按下空格键，即可自动延伸相应长度的墙体。

7、部分墙体会有墙垛，这时可以点击墙体的终点，进行延伸，具体长度可以自行输入后按下空格键进行确认。

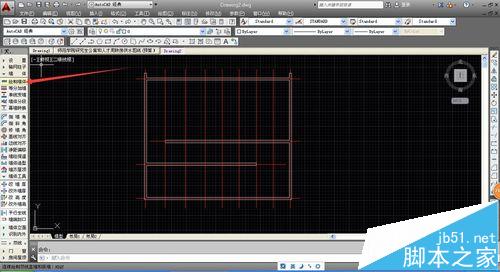

8、这样就能够绘制出墙垛，注意一般的图纸墙垛都是同一数值，因此在绘制时，不要随意绘制墙垛，尽量统一长度。这样就基本完成墙体的绘制

注意事项：使用F8键可以保证墙体垂直绘制。
