cad相对坐标怎么输入？CAD中输入西安80坐标绘图的教程

对于CAD初学者来说，能够简单的输入坐标绘图、标注坐标、计算面积就足够了。按图纸上的坐标输入cad时是先输入y坐标，再输入x坐标，那我在用全站放线的时候，应该先输入图纸的哪个坐标？n和e应该分别对应图纸上的哪个坐标？还有谁能给我一份带公式的电子表格关于导线复测成果表的，我这实在是是不会做了，这东西怎么算啊？本文就教大家在CAD软件中输入西安80坐标绘图。

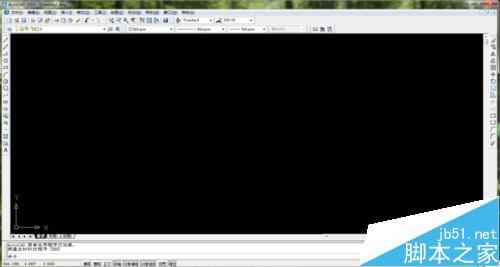

1、打开autocad2004

2、如果是使用的搜狗拼音输入法，注意要切换成英文输入法（按shift切换）

3、接下来就可以开始输入了。点击左侧工具栏中第一个（直线）选项。或者输入快捷键“L”。

4、此时cad2004界面下方的命令栏就变成了下图

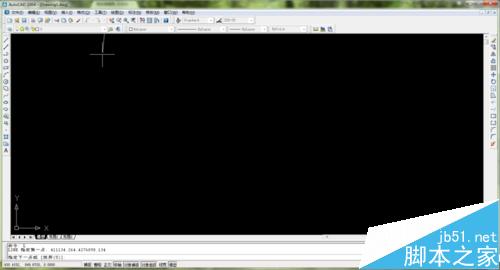

5、此时，输入准备好的西安80坐标第一个点。，411134.264,4276098.134，点击回车键

6、接下来输入第二额点，411126.502,4276096.297，点击回车确认

7、依次输入第三个点和第四个点，411144.638,4275782.640；411151.371,4275785.230，点击回车确认

8、此时，命令栏下方如下图的提示。输入“c"来闭合线条点击回车确认。

9、双击鼠标滑轮，然后我们就得到了由4个西安80坐标所绘制的图像。（双击鼠标滑轮是查看缩略图的快捷键，请叫我雷锋）

注意事项：切换输入法是我了避免出现错误，建议CAD版本高的朋友都换下吧，我本CAD2012差点坑死。
