autocad怎么标注?AutoCAD新建标注样式操作设置详解

autocad怎么标注？今天靠谱客给大家带来AutoCAD新建标注样式操作设置详解教程，教程很非常不错，介绍地很详细，推荐给靠谱客的朋友，希望对大家有所帮助！

1.在命令行输入并执行【DIMSTYLE】命令，AutoCAD2013弹出“标注样式管理器”对话框。单击对话框中的“新建”按钮，在弹出的“创建新标注样式”对话框中的“新样式名”文本框中输入“标注样式-1”，其余采用默认设置，如图所示。

图01

2.单击“继续”按钮，AutoCAD2013弹出“新建标注样式”对话框。在该对话框中的“线”选项卡中进行对应的设置，如图所示。从图中可以看出，已设置的内容有：“颜色”设为黄色，“基线间距”设为5.5，“超出尺寸线”设为1，“起点偏移量”设为0，其余采用默认设置。

图02

3.切换到“符号和箭头”选项卡，并在该选项卡中设置尺寸箭头方面的特性，如图所示。从图中可以看出，已设置内容有：“箭头大小”设为3.5，“圆心标记”选项组中的“大小”设为3.5，“折断大小”设为5。

图03

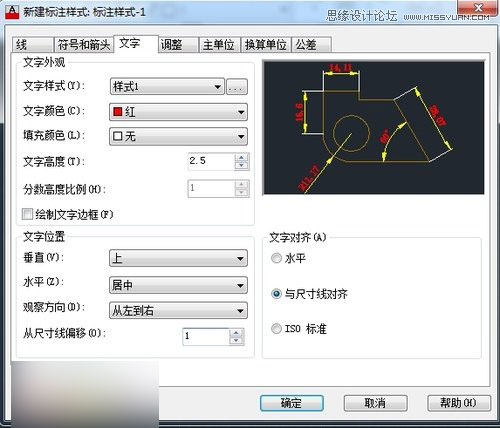

4.切换到“文字”选项卡，并在该选项卡中设置尺寸文字方面的特性，AutoCAD2013如图所示。从图中可以看出，已将“文字样式”设为“样式1”，“文字颜色”设为红色，“从尺寸偏移”设为1。

图04

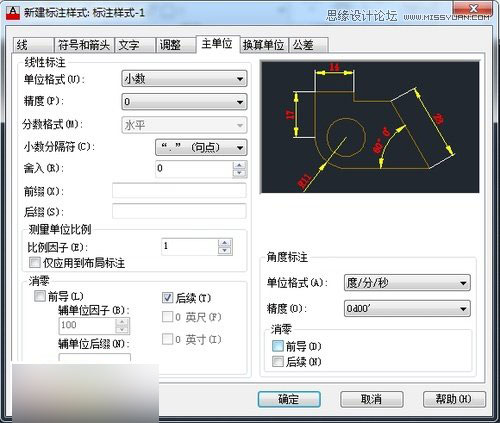

5.切换到“主单位”选项卡，在该选项卡中进行相应的设置，如图所示。从图中可以看出，已将“线性标注”中的单位格式设为小数，“精度”设为0等，将小数分隔符设为“句点”，将“角度标注”中的单位格式设为“度/分/秒”，“精度”设为0d00等。

图05

6.其余选项卡采用系统的默认设置，单击对话框中的“确定”按钮，AutoCAD2013返回到“标注样式管理器”对话框。

图06

从图中可以看出，新创建的标注样式“标注样式-1”已经显示在“样式”列表框中。当用此标注样式标注尺寸时，虽然可以标注出符合国际要求的大多数尺寸，但标注的角度尺寸为在预览框中所示的形式，不符合要求。国家标准《机械制图》规定：标注角度尺寸时，角度数字一律写成水平方向，且一般应标注在尺寸线的中断处。因此，还应在尺寸标注样式“标注样式-1”的基础上定义专门用于角度标注的子样式，定义过程如下。

7.在“标注管理器”对话框中单击“新建”按钮，AutoCAD2013弹出“创建新样式”对话框，在对话框的“基础样式”下拉类表中选中“标注样式-1”，在“用于”下拉列表框中选择“角度标注”，如图所示。

图07

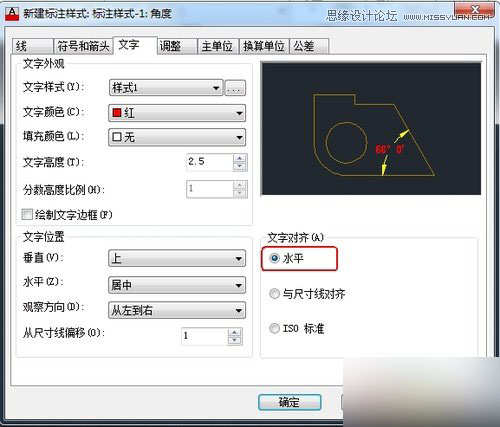

8.单击“继续”按钮，AutoCAD2013打开“新建标注样式”对话框，在对话框中的“文字”选项卡中，选中“文字对齐”选项组中的“水平”单选按钮，其余设置保持不变。

图08

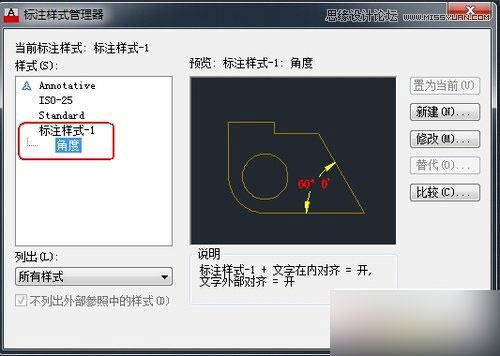

9.单击对话框中的“确定”按钮，完成角度样式的设置，AutoCAD2013返回到“标注样式管理器”对话框;单击对话框中的“关闭”按钮关闭对话框，完成尺寸标注样式“标注样式-1”的设置。

最后将含有此标注样式的图形保存，建议文件名为“样式标注-1.dwg”，后面将用到此标注样式。

图09

教程结束，以上就是AutoCAD新建标注样式操作设置详解，希望对大家有所帮助，谢谢大家阅读本篇教程！
