概述

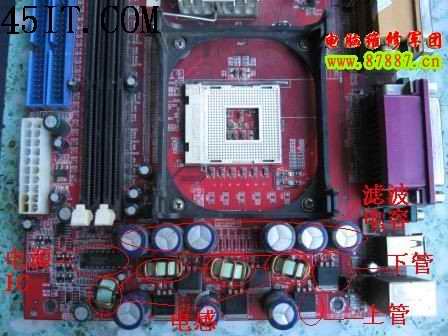

cpu供电电路主要由电源管理芯片、场效应管、电感、滤波电容等组成
跑线路过程如下：
电源12V经过电感和滤波电容到达上管D极，
上管G极通过电阻到电源管理芯片，
上管S极接到下管的D极，下管的S极是接地的（由此可判别出哪个是上管，哪个是下管），
上管的S极或下管的D极为CPU提供1.75V的供电，
下管G极接电源管理芯片。
我这块板子上管的G极是通过二个并联的三极管到电源管理芯片的，害得我找了好久，在炮兵师傅的指点下才大功告成，我认为CPU供电线路是最好跑的，建议新手先跑这条，增强学习的自信心。图画的不是很好
