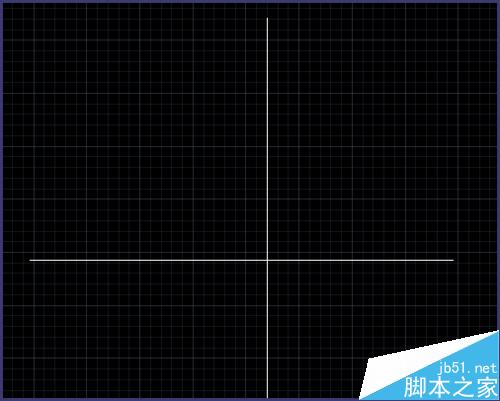

cad中虚线显示为实线该怎么办? 在使用cad画虚线的过程中，有时候会发现画的是虚线，但是看起来是实线，这种情况应该怎么办呢？现在就介绍一下解决方法
1、首先，确认画虚线的线型没有选择错误，有个很简单的方法，滚动鼠标滚轮，放大图像，看是否是因为图像过小的原因，如果无论怎么放大始终都是实线，那就是选错线型了，如果是虚线，就是虚线比例问题了，接着往下看吧

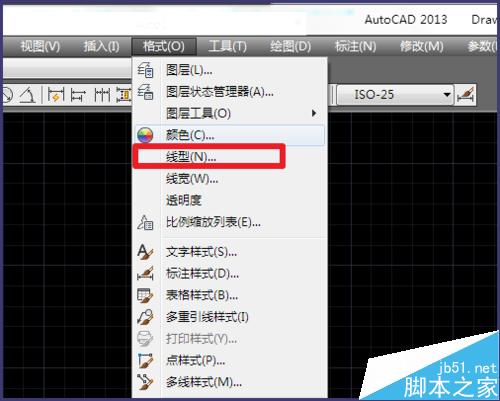

2、选择【格式】-【线型】
3、打开【线型管理器】窗口，点击右侧的【显示细节】

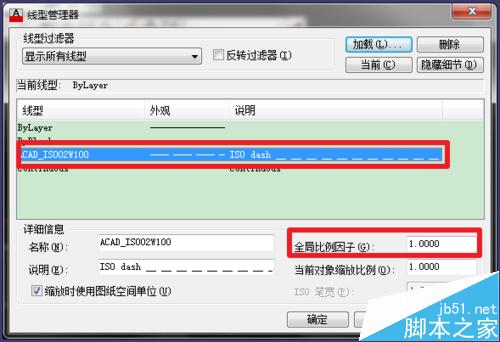

4、选择虚线，然后修改【全局比例因子】，数值越大，虚线的间距也会越大
5、如果你只想修改某些虚线的比例，可以选中那条虚线，按快捷键【ctrl+1】打开属性窗口，可以看到【线型比例】
6、修改【线型比例】同样可以达到加大虚线间距的效果
7、修改后的效果
