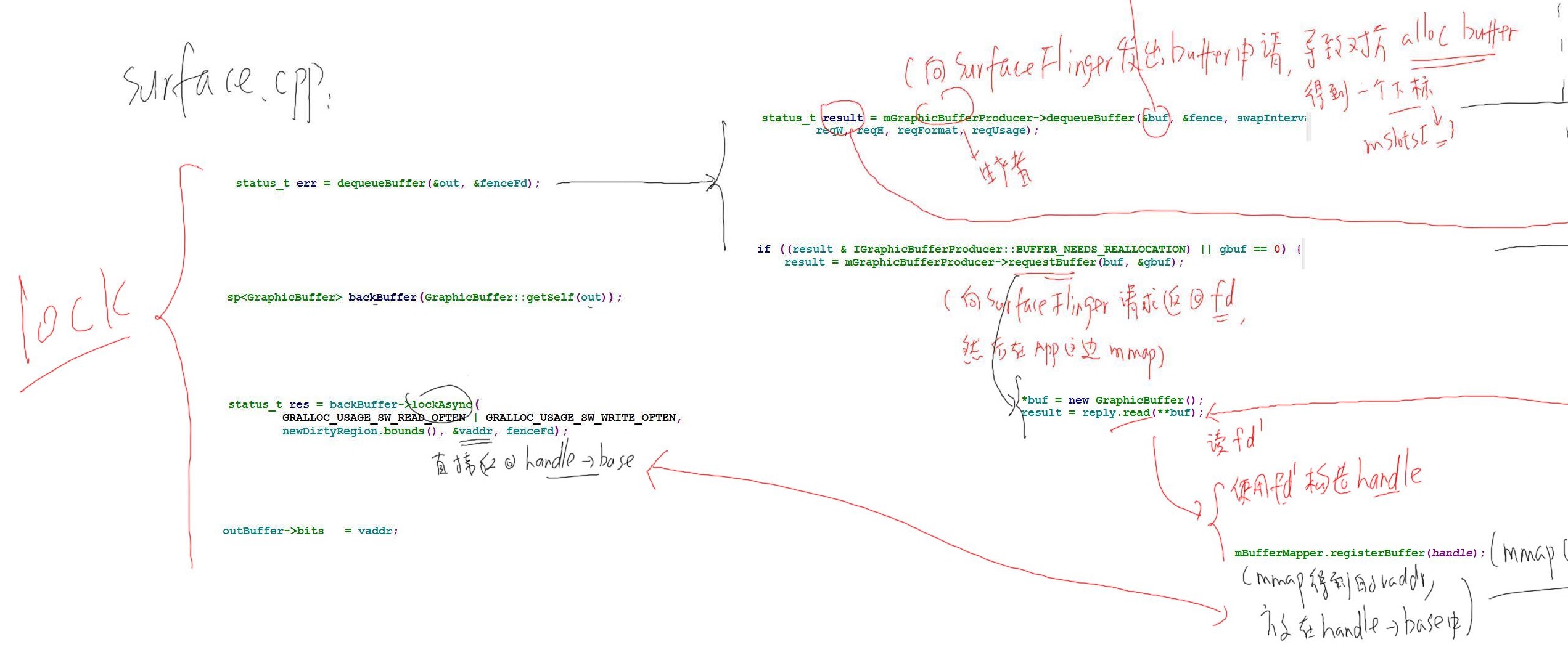

该小节我们从源代码上分析，应用程序申请Buffer的调用过程，下面是一个从应用程序开始的流程图：
在这里插入图片描述
应用程序在调用surface->lock(&outBuffer,NULL);函数的时候，会发起Surface::dequeueBuffer()的操作，进入调用：

复制代码

1
2
3
/*代理端的生产者*/
status_t result = mGraphicBufferProducer->dequeueBuffer(&buf, &fence,reqWidth, reqHeight, reqFormat, reqUsage);

发起一个远程调用，该函数会查询SurfaceFlinger边的mSlots，输出结果放入buf中，他得到的是数组mSlots的一个下标，表示已经分配了一个mSlots的下标。那么这个远程调用会导致那个函数被调用呢？

进入IGraphicBufferProducer.cpp文件，查找到class BpGraphicBufferProducer （代理类），在找到其中的dequeueBuffer：

复制代码

1
2
3
4
5
6
7
8
9
10
virtual status_t dequeueBuffer(int *buf, sp<Fence>* fence, uint32_t width,uint32_t height, PixelFormat format, uint32_t usage) {
	/*构建数据*/
	data.writeInterfaceToken(IGraphicBufferProducer::getInterfaceDescriptor());
    data.writeUint32(width);
    data.writeUint32(height);
    data.writeInt32(static_cast<int32_t>(format));
    data.writeUint32(usage);
    /*发起远程调用，到最后调用本文件中的status_t BnGraphicBufferProducer::onTransact方法*/
    status_t result = remote()->transact(DEQUEUE_BUFFER, data, &reply);

其中上的所说的onTransact函数如下：

复制代码

1
2
3
4
5
status_t BnGraphicBufferProducer::onTransact(
	case DEQUEUE_BUFFER: {
		/*此处的dequeueBuffer由他的派生类BufferQueueProducer实现*/
		int result = dequeueBuffer(&buf, &fence, width, height, format,usage);

在BufferQueueProducer.cpp文件中：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
status_t BufferQueueProducer::dequeueBuffer(int *outSlot,sp<android::Fence> *outFence, uint32_t width, uint32_t height,PixelFormat format, uint32_t usage) {
	/*等待空闲的Slot，得到以后把他锁定*/
	status_t status = waitForFreeSlotThenRelock(FreeSlotCaller::Dequeue,&found);
	const sp<GraphicBuffer>& buffer(mSlots[found].mGraphicBuffer);
	/*如果GraphicBuffer 中获取的buffer是空的，或者参数和申请的参数不一样*/
	if ((buffer == NULL) ||buffer->needsReallocation(width, height, format, usage))
		/*标记为需要重新分配*/
		returnFlags |= BUFFER_NEEDS_REALLOCATION;
	/*如果需要重新分配*/
	if (returnFlags & BUFFER_NEEDS_REALLOCATION) {
		/*重新分配*/
		sp<GraphicBuffer> graphicBuffer(mCore->mAllocator->createGraphicBuffer(width, height, format, usage,{mConsumerName.string(), mConsumerName.size()}, &error));

现在我们详细的分析一下graphicBuffer，看看其是怎么分配buffer的。之前的小节我们提到过，生产者和消费者指向同一个mCore（BufferQueueCore类），mAllocator（GraphicBufferAlloc类）。

进入GraphicBufferAlloc.cpp，查看其createGraphicBuffer函数：

复制代码

1
2
3
sp<GraphicBuffer> GraphicBufferAlloc::createGraphicBuffer(uint32_t width,uint32_t height, PixelFormat format, uint32_t usage,std::string requestorName, status_t* error) {
	sp<GraphicBuffer> graphicBuffer(new GraphicBuffer(width, height, format, usage, std::move(requestorName)));

进入GraphicBuffer.cpp文件，查看其构造函数：

复制代码

1
2
3
4
5
GraphicBuffer::GraphicBuffer(uint32_t inWidth, uint32_t inHeight,PixelFormat inFormat, uint32_t inUsage, std::string requestorName): BASE(),mOwner(ownData), mBufferMapper(GraphicBufferMapper::get()),mInitCheck(NO_ERROR),mId(getUniqueId()), mGenerationNumber(0){
    mInitCheck = initSize(inWidth, inHeight, inFormat, inUsage,std::move(requestorName));
    	GraphicBufferAllocator& allocator = GraphicBufferAllocator::get();
    	status_t err = allocator.allocate(inWidth, inHeight, inFormat,inUsage,&handle, &outStride, mId, std::move(requestorName));

我们猜测一下initSize会调用gralloc HAL分配buffer，那么肯定是在GraphicBufferAllocator的构造函数中打开HAL了。进入GraphicBufferAllocator的构造函数：

复制代码

1
2
GraphicBufferAllocator::GraphicBufferAllocator(): mLoader(std::make_unique<Gralloc1::Loader>()),mDevice(mLoader->getDevice()) {}

可以知道，其继承于Loader与mDevice，其中Loader的构造函数如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Loader::Loader()
  : mDevice(nullptr)
{
    hw_module_t const* module;
    int err = hw_get_module(GRALLOC_HARDWARE_MODULE_ID, &module);
    uint8_t majorVersion = (module->module_api_version >> 8) & 0xFF;
    uint8_t minorVersion = module->module_api_version & 0xFF;
    gralloc1_device_t* device = nullptr;
    if (majorVersion == 1) {
        gralloc1_open(module, &device);
    } else {
        if (!mAdapter) {
            mAdapter = std::make_unique<Gralloc1On0Adapter>(module);
        }
        device = mAdapter->getDevice();
    }
    mDevice = std::make_unique<Gralloc1::Device>(device);
}

可以看到，与我们猜测的一致。下面我们在来分析：

复制代码

1
2
3
GraphicBufferAllocator& allocator = GraphicBufferAllocator::get();
    	status_t err = allocator.allocate(inWidth, inHeight, inFormat,inUsage,&handle, &outStride, mId, std::move(requestorName));

中的allocator.allocate：

复制代码

1
2
3
4
5
6
7
8
/*通过Ashmem分配buf，得到fd，使用fd构造handle，并且memap，这边memp得到的虚拟地址只是给SurfaceFlinger进程使用*/
status_t GraphicBufferAllocator::allocate(uint32_t width, uint32_t height,PixelFormat format, uint32_t usage, buffer_handle_t* handle,uint32_t* stride, uint64_t graphicBufferId, std::string requestorName)
	auto descriptor = mDevice->createDescriptor();
	auto error = descriptor->setDimensions(width, height);
	error = descriptor->setFormat(static_cast<android_pixel_format_t>(format));
	error = descriptor->setProducerUsage()
	error = descriptor->setConsumerUsage(

在SurfaceFlinger生产者roducer.cpp中包含了mCore与mslots[],分配内存就是选定空余的mslots，然后对其进行构造。

打开生产者，BufferQueueProducer.h，可以找到

复制代码

1
2
3
4
/*typedef BufferSlot SlotsType[NUM_BUFFER_SLOTS];*/
BufferQueueDefs::SlotsType& mSlots;

可以知道mSlots是一个SlotsType的引用，BufferSlot定义如下（主要成员）：

复制代码

1
2
3
struct BufferSlot {
	sp<GraphicBuffer> mGraphicBuffer;

GraphicBuffer中存在函数initSize()：

复制代码

1
2
3
4
mInitCheck = initSize(inWidth, inHeight, inFormat, inUsage,std::move(requestorName));
    	GraphicBufferAllocator& allocator = GraphicBufferAllocator::get();
    	status_t err = allocator.allocate(inWidth, inHeight, inFormat,inUsage,&handle, &outStride, mId, std::move(requestorName));
