概述

学习图形学窗口裁剪算法时，很多教材只是对梁友栋-Barsky裁剪算法过程做了简单的介绍，并没有对原理过多的解释。老而学者如秉烛夜行，用了两三天时间终于搞明白算法原理。

消除指定区域内或区域外的图形部分的过程称为裁剪。在一维裁剪窗口中<1>，线段与裁剪窗口的关系如下图所示

假设点P1P2W1W2的横坐标分别是x1,x2,w1,w2，线段P1P2与蓝色裁剪窗口W1W2（蓝色的线之间）的存在公共部分（可见部分）的充要条件是：

max(min(x1,x2), min(w1,w2))≤ min(max(x1,x2), max(w1,w2))

即所谓左端点中大者<=右端点中的小者{1}

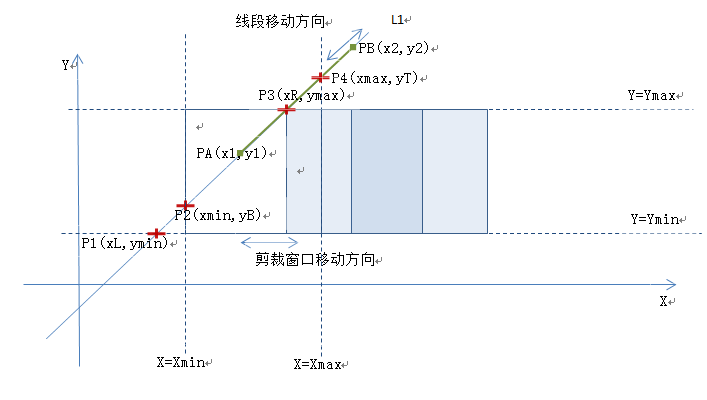

根据一维裁剪窗口与线段的左右两端点的坐标值大小，就能确定线段和裁剪窗口的可见部分，二维坐标系中计算裁剪窗口和线段的可见部分，竟然也能转化为一维裁剪就是该算法的精髓所在，方法就是计算裁剪窗口延长线与线段所在的直线的交点。二维空间中只要指定一个空间中一点和通过该点的直线的斜率(k)就能唯一确定一条直线，当直线不与坐标轴平行时，一定与裁剪窗口的边所在的两对延长线存在交点。为了了解裁剪窗口和线段交点的情形，先确定一条直线L1(k>0)，和裁剪窗口的纵坐标值ymin,ymax假如所求线段PAPB在L1上沿L1上下滑动，裁剪窗口沿水平方向左右滑动，则可以完全枚举出线段与裁剪窗口所有交点的情形，如下图所示:

线段的两个端点分别是PA(x1,y1),PB(x2,y2)，L1与Y=Ymin的交点P1(xL,ymin),与Y=Ymax的交点P3(xR,ymax)。当线段的一个端点PA滑动到P3之上或PB滑动到P1之下时,无论裁剪窗口怎么滑动都不可能与PAPB存在公共部分。

线段L1的参数方程(1)如下所示：

设Δx=x2-x1，Δy=y2-y1，参数u在0～1之间取值 ,任何线段上的点P(x,y)都可以满足下面的方程(2)：

当点P位于由(xmin,ymin)和(xmax,ymax)所确定的裁剪窗口内时满足下面不等式(3)：

上面的不等式组可以表示为4个不等式(4)：

其中r1与r2符号相反,r3与r4符号相反。对于r=0的情形，表示线段PAPB平行于坐标轴，很容易确定它与裁剪窗口是否有公共部分。r不等于0的时候，对于上面四个不等式，当rk < 0时 ,u >= qk/rk，当rk>0时 u <= qk/rk，则点P才能位于裁剪窗口之内。同理，假如P已经落在了裁剪窗口之内，u一定大于等于所有rk<0对应的uk的最大值，而小于等于所有rk>0时对应的uk最小值。同时有下面的等式(5):

下面讨论线段在前面图中的PAPB与裁剪窗口的关系，显然r1 < 0 , r2 > 0 , r3 < 0 , r4 > 0,所以 u1与u3的大小关系其实就代表了xmin与xL的大小关系，xL是L1与裁剪窗口底部延长线y=ymin的交点的横坐标。u2与u4的大小关系，代表了xmax与xR的大小关系，而xR是L1与裁剪窗口顶部延长线y=ymax的交点的横坐标。根据一维裁剪窗口与线段的定理{1}，若左端点大者(max(xmin,xL))小于右端点小者(min(xmax,xR))时，可以看出L1与裁剪窗口一定有公共部分，反之，PAPB在裁剪窗口之外，但是通过uk只能求出直线L1与裁剪窗口可见部分，根据梁友栋-Barsky裁剪算法rk<0求出的uk最大值是左端点的u值，按照rk>0求出的uk的最小值是右端点的u值，当线段与裁剪窗口有可见部分时u在范围[0，1]中。当r1>0,r2<0,r3>0,r4<0等剩余三种情形类似。
