基于开源tfifw的Windows传输层防火墙实现（实现用户态与内核态交互）

目录

  • 基于开源tfifw的Windows传输层防火墙实现（实现用户态与内核态交互）
    • 实验要求
    • 实验参考
    • 实验资料
    • 实验原理
      • 规则匹配流程图
    • 具体代码
      • 静态添加规则
      • 用户态与内核态交互添加
    • 实验结果
      • 静态添加
      • 用户态与内核态交互动态添加
    • 总结

实验要求

  1. 基于开源的tdifw防火墙代码，实现一个基本的、能够在Windows XP环境下运行的传输层过滤防火墙功能，能够在DbgView等调试软件下看到调试效果。
  2. 基本要求：tdifw能够正确编译、安装、运行，基本理解tdifw的功能框架，能够使用DbgView等调试软件正确定位tdifw代码中的TCP数据传输。
  3. 功能要求：在满足基本要求的前提下，能够改写tdifw中关于TCP connect部分的代码，能够读取不同的目标/源IP地址（如：网站）、端口（不同的服务、应用），能够在DbgView中显示这些信息；更进一步，试着根据目标IP地址的不同，对特定IP地址、端口进行拦截；
  4. 测试网络连接时，可采用自主配置服务器（如web，ssh，ftp等）。
  5. 拔高：设计并编写一个用户态的交互配置程序。

实验参考

tdifw实验所需的环境、工具，及注意事项

  1. 参考资料《寒江独钓》，以下简称《寒》；
  2. 可进阶阅读《寒》第二章内容，了解内核程序的基本特点；
  3. 学习《寒》第十章内容，了解TDI驱动程序的基本构建，主要学习tdifw的编译方法和程序结构（可重点关注10.4,10.5）；
  4. 基于《寒》第十章的tdifw代码（在tdi-noChinese目录下），编译tdifw驱动；注意，按照《寒》中的简化方法，绝大部分tdifw已经被封装到一个lib库里了（代码位于tdi_fw子目录），另一个子目录tdifw_smpl用来使用这个lib，生成最终的防火墙内核；
  5. 实验中所需的绝大部分功能位于disp_conn.c文件中，其中函数tdi_connect值得重点关注，这是实现TCP连接的功能函数，本实验所需的各类要求均可在该函数中完成。
  6. 实验时，也可以自行下载tdifw公开的源代码，而不采用《寒》中的lib封装代码，其原理、方法是一样的；
  7. 对于代码的阅读、改写、编辑，软件可根据自己的习惯自选用，WDK编译器一律采用命令行编译模式；
  8. 实验需要的工具：
    必需工具：虚拟机工具（含XP镜像）、驱动开发包WDK、调试工具DbgView等（目录中均已包）；
    可选工具：内核服务开启工具、驱动加载工具等（目录中均已包含）
  9. 需要自行学习WDK的编译方式（在本机上安装WDK开发包并进行编译、生成sys防火墙程序；在虚拟机上测试所生成的sys防火墙程序）、DbgView的调试方式（对于初学者，这是一个相对简单的工具）。
    注意：WDK命令行环境下编译驱动程序，全路径名中不允许出现中文字符和空格！

实验资料

https://download.csdn.net/download/PlanetRT/20234142.

实验原理

基于开源的tdifw防火墙代码，实现一个基本的、在windowsXP环境下运行的传输层过滤防火墙功能。主要通过对tdifw防火墙代码中的disp_conn.c、filter.c等文件进行修改。
Tdifw过滤的主要原理是通过获取连接的请求（request），并将连接的各个属性加入到请求（request）中。通过调用过滤器过滤（quick_filter(&request, &rule)）,将请求的各个属性放到过滤器（filter）的规则链（rule chain） 中进行匹配，当匹配成功时，返回匹配成功的规则的结果（result）。根据返回的结果（result）对该连接请求做出相应的操作（允许连接：FILTER_ALLOW，拒绝连接：FILTER_DENY）。
添加过滤规则的主要原理是通过向过滤器中添加规则来实现过滤。首先在filter.c文件中创建新的规则（声明一个规则结构体：struct flt_rule rlues），并将规则中的属性（例如：proto（协议）、result（结果）、direction（方向）、addr_from（源IP地址）、mask_from（源地址掩码）、port_from（源端口号）、port2_from（源端口范围）等）设定为想要过滤的连接的对应属性。然后将新的规则（rules）加入到过滤器（filter）的规则链中（add_flt_rule(chain,& flt_rule)），并将该规则链进行激活（activate_flt_chain(chain)），即可对目标连接进行过滤。当不需要过滤某一连接时，可将过滤器中对应的规则删除（clear_flt_chain(chain)）。
过滤规则匹配的主要原理是首先判断请求（request）的IP地址是否合法，再判断过滤器（filter）的规则链（rule chain）是否激活。然后依次循环规则链（rule chain）中的规则。

内核驱动程序的编译安装此处不做演示。

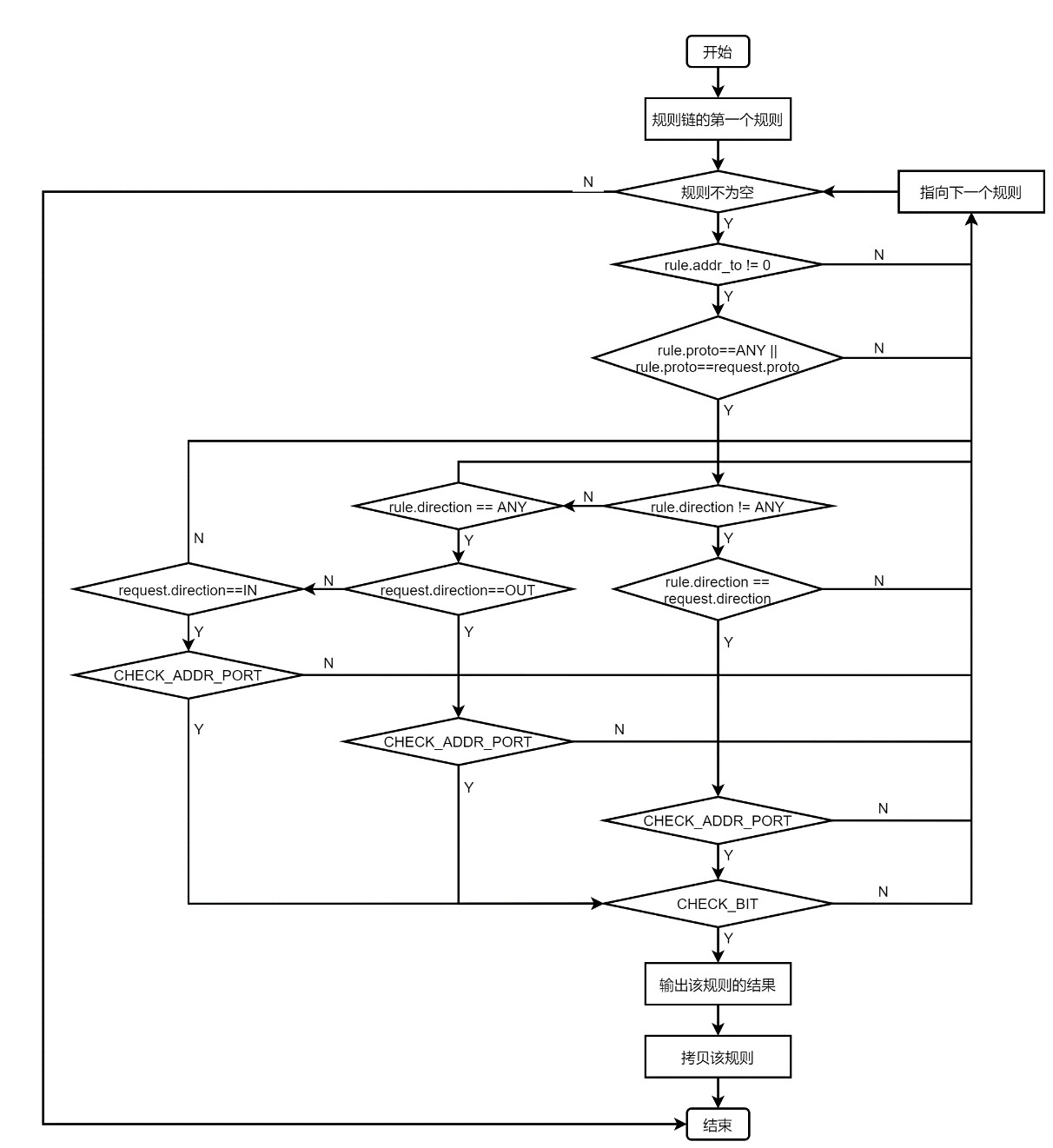

规则匹配流程图

如下：
在这里插入图片描述

具体代码

静态添加规则

部分可能用到的宏定义：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
//方向
#define DIRECTION_IN	0
#define DIRECTION_OUT	1
#define DIRECTION_ANY	-1

#define RULE_LOG_NOLOG			0
#define RULE_LOG_LOG			1
#define RULE_LOG_COUNT			2

//协议
#define IPPROTO_ANY		-1
#define IPPROTO_IP              0               /* dummy for IP */
#define IPPROTO_ICMP            1               /* control message protocol */
#define IPPROTO_TCP             6               /* tcp */
#define IPPROTO_UDP             17              /* user datagram protocol */

/* filter result */
enum {
	FILTER_ALLOW = 1,
	FILTER_DENY,
	FILTER_PACKET_LOG,
	FILTER_PACKET_BAD,
	FILTER_DISCONNECT
};

//端口检查
#define CHECK_ADDR_PORT(r_addr_from, r_mask_from, r_port_from, r_port2_from,
						r_addr_to, r_mask_to, r_port_to, r_port2_to)
			((r_addr_from & r_mask_from) == (from->sin_addr.s_addr & r_mask_from) &&
			(r_addr_to & r_mask_to) == (to->sin_addr.s_addr & r_mask_to) &&
			(r_port_from == 0 || ((r_port2_from == 0) ? (r_port_from == from->sin_port) :
				(ntohs(from->sin_port) >= ntohs(r_port_from) && ntohs(from->sin_port) <= ntohs(r_port2_from)))) &&
			(r_port_to == 0 || ((r_port2_to == 0) ? (r_port_to == to->sin_port) :
				(ntohs(to->sin_port) >= ntohs(r_port_to) && ntohs(to->sin_port) <= ntohs(r_port2_to)))))

规则结构体（ipc.c）：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
//规则结构体
struct flt_rule {
	union {
		struct	flt_rule *next;		// for internal use
		int		chain;				// useful for IOCTL_CMD_APPENDRULE
	};
	int		result;			//匹配结果
	int		proto;			//协议
	int		direction;		//方向
	ULONG	addr_from;		//源地址		注意：均使用网络字节顺序，而不是主机字节顺序！！！转换后使用十进制即可。
	ULONG	mask_from;		//源掩码
	USHORT	port_from;		//源端口
	USHORT	port2_from;		//源端口范围
	ULONG	addr_to;		//目的地址
	ULONG	mask_to;		//目的掩码
	USHORT	port_to;		//目的端口
	USHORT	port2_to;		//目的端口范围额
	int		log;			// see RULE_LOG_xxx

	UCHAR	sid_mask[MAX_SIDS_COUNT / 8];	// SIDs bitmask

	char	rule_id[RULE_ID_SIZE];
};

//一个Web的例子
struct flt_rule rlues1 = {
		{0},
		FILTER_DENY,
		IPPROTO_TCP,
		DIRECTION_OUT,
		0,
		65535,
		0,
		0,
		18095020,
		65535,
		20480,
		0,
		RULE_LOG_LOG,
		"1111111111111111",	// setup mask before using it!
		"startup"		// rule for startup only*
	};

规则匹配（disp_conn.c）：

复制代码
1
2
3
4
5
6
//quick_filter就是将request里的地址和端口和rule规则进行匹配 返回结果
	result = quick_filter(&request, &rule);
			if(result == FILTER_ALLOW){
					KdPrint(("fuck  %x  n",((const struct sockaddr_in *)&request.addr.from)->sin_addr.s_addr));
			}

添加规则（filter.c）：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
// 添加规则函数 将rule添加到chain链中
NTSTATUS
add_flt_rule(int chain, const struct flt_rule *rule)
{
	NTSTATUS status;
	struct flt_rule *new_rule;
	KIRQL irql;

	// sanity check
	if (chain < 0 || chain >= MAX_CHAINS_COUNT)
		return STATUS_INVALID_PARAMETER_1;

	KeAcquireSpinLock(&g_rules.guard, &irql);

	new_rule = (struct flt_rule *)malloc_np(sizeof(struct flt_rule));
	if (new_rule == NULL) {
		KdPrint(("[tdi_fw] add_flt_rule: malloc_npn"));
		status = STATUS_INSUFFICIENT_RESOURCES;
		goto done;
	}

	memcpy(new_rule, rule, sizeof(*new_rule));

	// append
	new_rule->next = NULL;

	if (g_rules.chain[chain].tail == NULL) {
		g_rules.chain[chain].head = new_rule;
		g_rules.chain[chain].tail = new_rule;
	} else {
		g_rules.chain[chain].tail->next = new_rule;
		g_rules.chain[chain].tail = new_rule;
	}

	status = STATUS_SUCCESS;
	KdPrint(("YESn"));

done:
	KeReleaseSpinLock(&g_rules.guard, irql);
	return status;
}

	//几个实例
	//添加 web
	add_flt_rule(0,&rlues1);
	//添加 ftp
	add_flt_rule(0,&rlues2);
	//激活函数 添加规则后均需要激活规则链，但一般0链是默认激活的，其他链默认关闭
	activate_flt_chain(0);

如果不需要通过用户态与内核态通信添加，则只需在filter.c中的过滤器初始化函数filter_init中添加即可。
但这种方法比较固定，如果需要更新规则，则只能在代码中添新规则后重新编译安装。通过用户态与内核态的交互会在下边实现。

用户态与内核态交互添加

上边已经实现了静态添加规则的方法，这部分主要实现用户态与内核态交互的动态添加方式。
首先需要实现的是用户态与内核态的通信，具体原理及实现网上教程很多，此处不一一赘述。主要是通信后，内核态对用户态传入数据的处理和规则的添加。
本实验没有实现用户态的可视化界面，如果有需要可自行添加。
进程通信：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
//用户调程序
include <windows.h>
#include <stdio.h>
#include <winioctl.h>

#define MY_DVC_IN_CODE (ULONG)CTL_CODE(FILE_DEVICE_UNKNOWN,0xa01,METHOD_BUFFERED,FILE_READ_DATA|FILE_WRITE_DATA)//设备的宏定义
#define MY_DVC_OUT_CODE (ULONG)CTL_CODE(FILE_DEVICE_UNKNOWN,0xa00,METHOD_BUFFERED,FILE_READ_DATA|FILE_WRITE_DATA)//设备的宏定义

int main()
{
    HANDLE device=CreateFile("\\.\tdifw",
                             GENERIC_READ|GENERIC_WRITE,0,0,
                             OPEN_EXISTING,
                             FILE_ATTRIBUTE_SYSTEM,0);
    if(device==INVALID_HANDLE_VALUE)
    {
        printf("CreateFile Failn");
    }
    else
    {
        printf("CreateFile Successn");
    }
    char in_buffer[1000];
    int in_buffer_len=strlen(in_buffer);
    char out_buffer[1000];
    int out_buffer_len=1000;
    DWORD length=0;

	//输出提示信息
    printf("***********< Welcome to use XR's TDI_FW >***********n");
    //输入的规则 一定要按这个顺序输入，避免内核态读取错误
	printf("Tips:Input rules in the roder of whether allowed,protocol,n");
	printf("direction,source IP,source mask,source port,source port range,n");
	printf("destination IP,destination mask,destination port,destination port range.n");

	printf("Please input '*' after input an attributen");
	scanf("%s",in_buffer);		//输入你需要添加的规则

    in_buffer_len=strlen(in_buffer);
    while(DeviceIoControl(device,
                          MY_DVC_IN_CODE,
                          in_buffer,
                          in_buffer_len,
                          out_buffer,
                          out_buffer_len,
                          &length,
                          NULL))
    {

		printf("Please input '*' after input an attributen");
		scanf("%s",in_buffer);

		in_buffer_len=strlen(in_buffer);

        //printf("Get from driver %d %sn",out_buffer_len,out_buffer);
        //printf("to driver:");
    }
    CloseHandle(device);
	    while(1) {}
    return 0;
}

内核态处理（tdi_fw.c）：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
//内核态通讯及处理函数
NTSTATUS MyDeviceIoControl(PDEVICE_OBJECT dev,
						   PIRP irp
						   )
{
	INT ret;
	PIO_STACK_LOCATION irpsp=IoGetCurrentIrpStackLocation(irp);
	ULONG code=irpsp->Parameters.DeviceIoControl.IoControlCode;
	ULONG  in_len=irpsp->Parameters.DeviceIoControl.InputBufferLength;
	ULONG out_len=irpsp->Parameters.DeviceIoControl.OutputBufferLength;
	PVOID  in_buffer=irp->AssociatedIrp.SystemBuffer;
	PVOID out_buffer=irp->AssociatedIrp.SystemBuffer;
	//KdPrint(("in_buffer %sn",in_buffer));
	char *inbuffder=(char *)in_buffer;

	if(irp->MdlAddress)
	{
		out_buffer = MmGetSystemAddressForMdlSafe(irp->MdlAddress, NormalPagePriority);
	}
	if(code==MY_DVC_IN_CODE)
	{
		temp=0;
		num=0;
		KdPrint(("in_buffer %sn",in_buffer));
		while(*inbuffder){
			//传入信息的处理 按*划分
			if(*inbuffder!='*'){
					str[num] = *inbuffder;
					nnum=(str[num]-'0')+nnum*10;
					num++;
			}
			else if(*inbuffder=='*'){

				temp++;
				sum=nnum;
				nnum=0;

				KdPrint(("sum: %dn",sum));
				//添加规则属性
				switch(temp){
					case 1:rlues.result=sum;break;
					case 2:rlues.proto=sum;break;
					case 3:rlues.direction=sum;break;
					case 4:rlues.addr_from=sum;break;
					case 5:rlues.mask_from=sum;break;
					case 6:rlues.port_from=sum;break;
					case 7:rlues.port2_from=sum;break;
					case 8:rlues.addr_to=sum;break;
					case 9:rlues.mask_to=sum;break;
					case 10:rlues.port_to=sum;break;
					case 11:rlues.port2_to=sum;break;
				}
				num=0;
			}
			inbuffder++;
		}

		//添加规则
		add_flt_rule(0,&rlues);
		KdPrint(("add rlue successful! by XR n"));


		if(in_buffer&&out_buffer)
		{
			RtlCopyMemory(out_buffer, in_buffer, out_len);
		}
		KdPrint(("out_buffer %sn",out_buffer));
		irp->IoStatus.Information=out_len;
		irp->IoStatus.Status=STATUS_SUCCESS;

	}
	else
	{

		irp->IoStatus.Information=0;
		irp->IoStatus.Status=STATUS_SUCCESS;
		//irp->IoStatus.Status=STATUS_INVALID_PARAMETER;
	}
	IoCompleteRequest(irp,IO_NO_INCREMENT);
	return irp->IoStatus.Status;
}

至此，所有有关代码均已贴出，如有兴趣，可查看实验资料中上传的全部代码（部分主要文件我加了详细注释）。

实验结果

静态添加

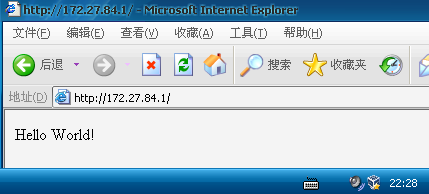

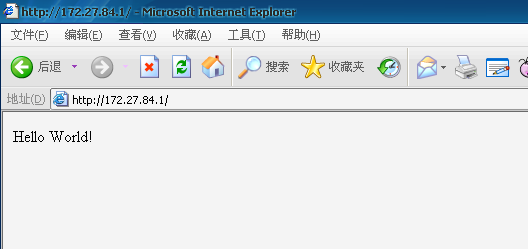

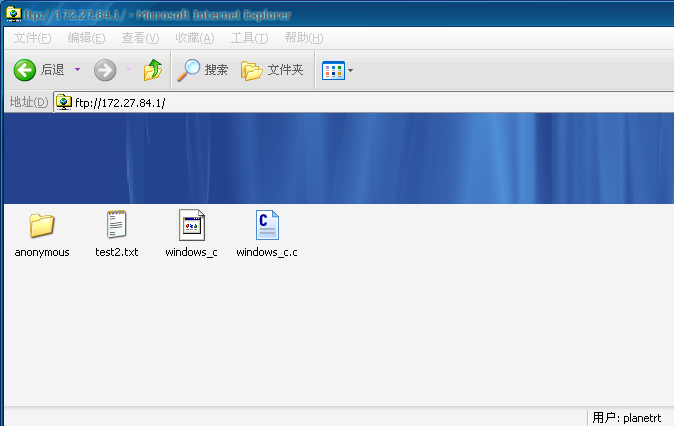

未启动驱动程序时，XP虚拟机（IP：10.0.2.15）对web服务器和ftp服务器的访问情况：
在这里插入图片描述
在这里插入图片描述

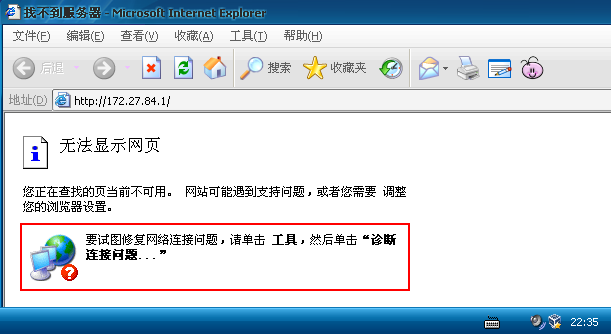

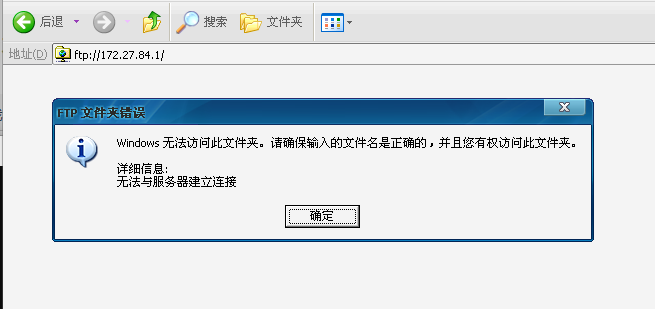

驱动程序启动后，XP虚拟机（IP：10.0.2.15）对web服务器和ftp服务器的访问情况：
在这里插入图片描述
在这里插入图片描述

用户态与内核态交互动态添加

加入规则前：
在这里插入图片描述

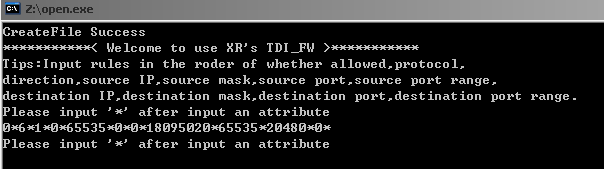

添加规则：
在这里插入图片描述

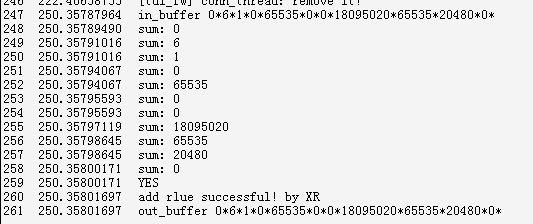

DbgView查看通信结果：

在这里插入图片描述

加入规则后：

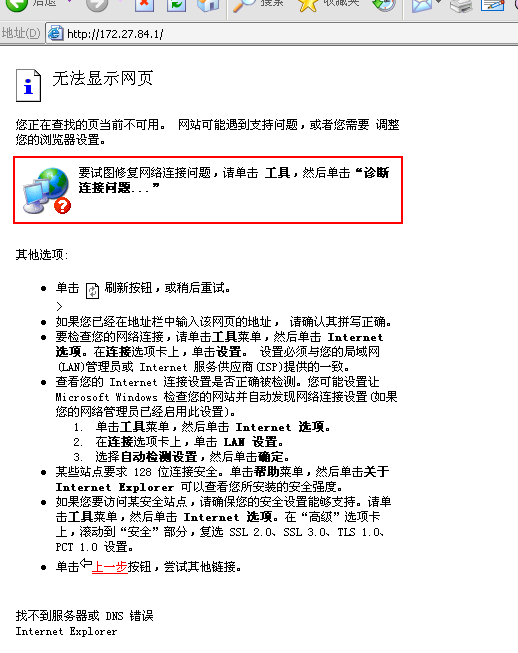

在这里插入图片描述

总结

本实验为本人课内实验，如有错误，欢迎指正！

最后

以上就是热心发带最近收集整理的关于基于开源tdifw的Windows传输层防火墙实现（实现用户态与内核态交互）基于开源tfifw的Windows传输层防火墙实现（实现用户态与内核态交互）的全部内容，更多相关基于开源tdifw内容请搜索靠谱客的其他文章。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
点赞(65)

相关文章

tdifw tdi_event_receive_datagram 问题
tdifw tdi_event_receive_datagram 问题
开源项目之防火墙 tdifw
开源项目之防火墙 tdifw
关于寒江独钓中tdifw_smpl例子不能通过编译的解释
关于寒江独钓中tdifw_smpl例子不能通过编译的解释
TDIfw在windows 10 1903的测试最近看了一下TDI的网络过滤驱动，在Vista之后就不支持了，但是据说windows7还是能用，于是想试试在win10上还能不能玩。需要注意的是在win10上的TCP和UDP设备对象的驱动对象变成了tdx，于是有了下面的代码。
TDIfw在windows 10 1903的测试最近看了一下TDI的网络过滤驱动，在Vista之后就不支持了，但是据说windows7还是能用，于是想试试在win10上还能不能玩。需要注意的是在win10上的TCP和UDP设备对象的驱动对象变成了tdx，于是有了下面的代码。
基于开源tdifw的Windows传输层防火墙实现（实现用户态与内核态交互）基于开源tfifw的Windows传输层防火墙实现（实现用户态与内核态交互）
基于开源tdifw的Windows传输层防火墙实现（实现用户态与内核态交互）基于开源tfifw的Windows传输层防火墙实现（实现用户态与内核态交互）
基于TDI的网络防火墙
基于TDI的网络防火墙
基于TDI的防火墙tdifw原理分析（一）
基于TDI的防火墙tdifw原理分析（一）
驱动对象（DRIVER_OBJECT）
驱动对象（DRIVER_OBJECT）

评论列表共有 0 条评论

立即
投稿
返回
顶部
