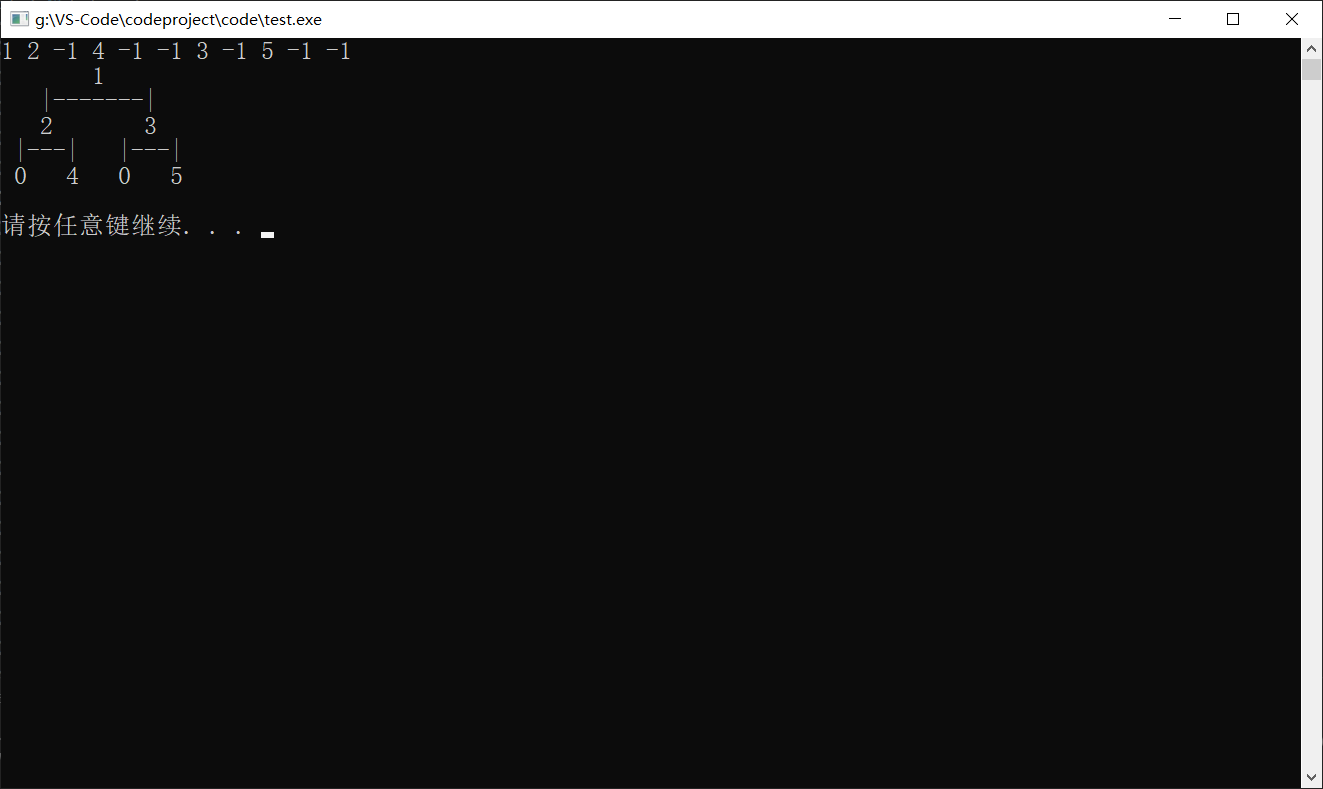

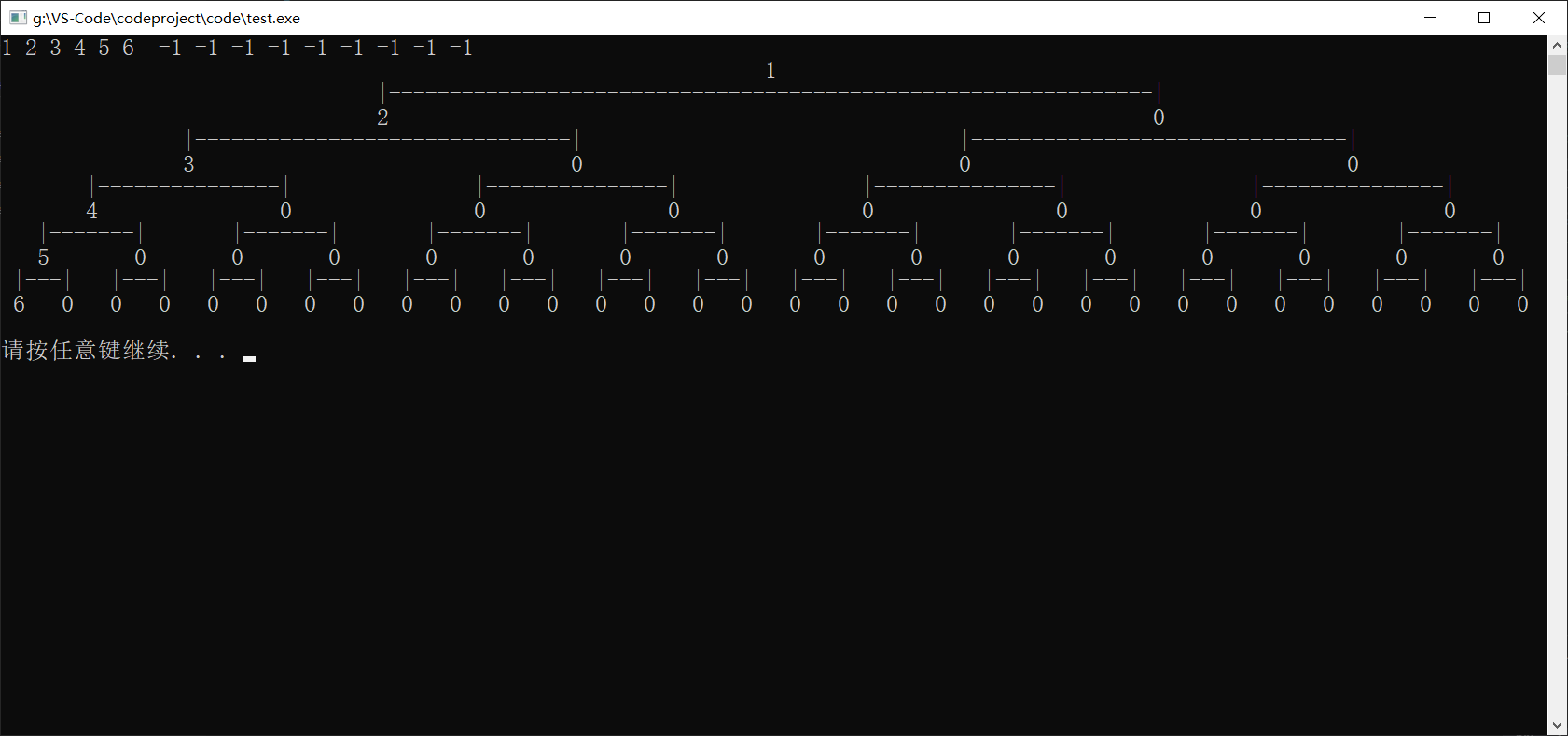

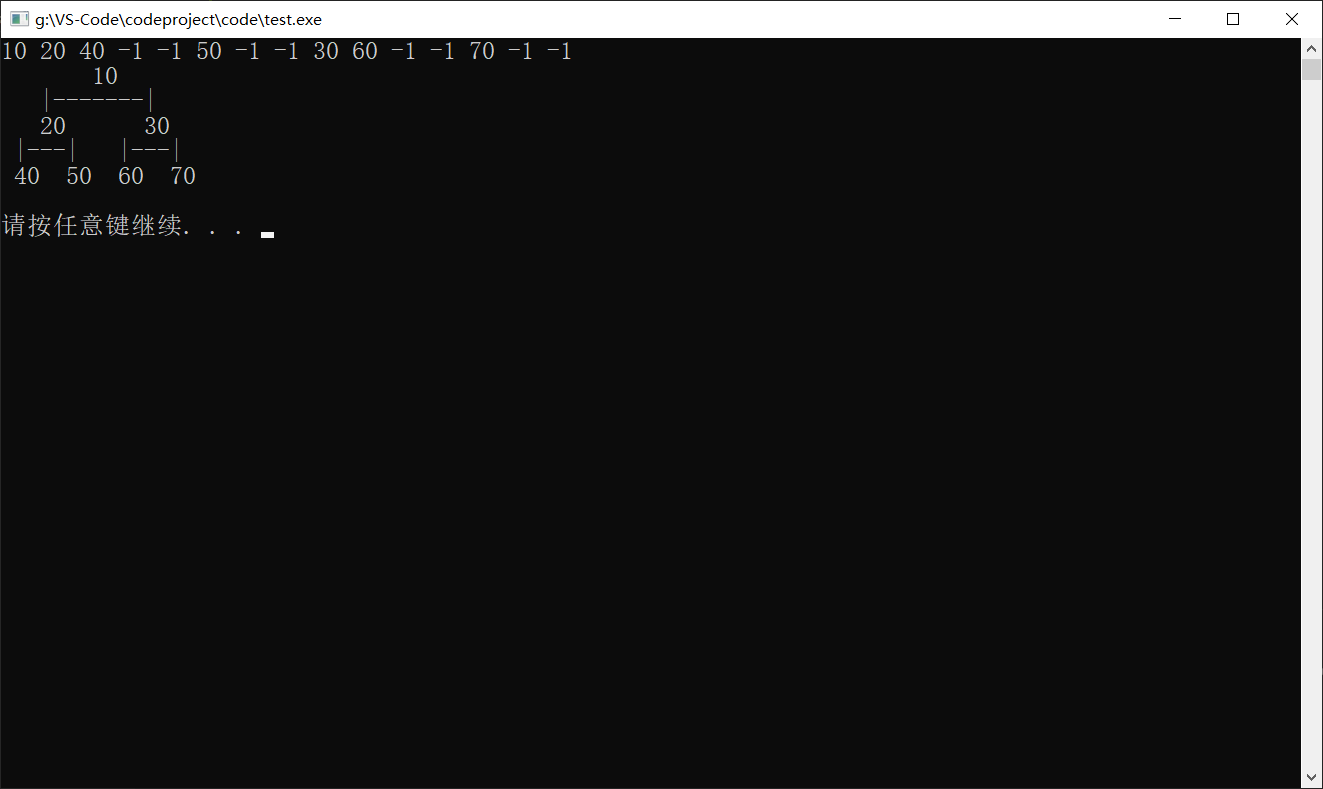

效果图：

很多内容参考了代码随想录，^_^

/*
---1
-2---1
4-3-2-1

-------1------- 2^3 - 1
---2-------1--- 2^2 - 1 2^3
-4---3---2---1- 2^1 - 1
8-7-6-5-4-3-2-1 2^0 - 1

---------------1--------------- 2^4 - 1
-------2---------------1        2^3 - 1   2^4 - 1
---4-------3-------2-------1    2^2 - 1   2^3 - 1
-8---7---6---5---4---3---2---1  2^1 - 1   2^2 - 1
0-1-2-3-4-5-6-7-8-9-1-2-3-4-5-6 2^0 - 1   2^1 - 1
*/
/*
层数：4(level)          最后面的的可以不用输出
1    -------1-------    每一行的最前面依次为 2^(4 - 1) - 1 = 7    2^(4 - 2) - 1 = 3...
2    ---|-------|---
2    ---2-------3---    每个元素相隔 2^(4 - 1) - 1 = 7
3    -|---|---|---|-
3    -4---5---6---7-    每个元素相隔 2^(4 - 2) - 1 = 3
4    |-|-|-|-|-|-|-|
4    1-2-3-4-5-6-7-8    每个元素相隔 2^(4 - 3) - 1 = 1

       1
   |-------|
   2       3
 |---|   |---|
 4   5   6   7
|-| |-| |-| |-|
1 2 3 4 5 6 7 8

---1
-|---|
-2---3
|-| |-|
4 5 6 7
*/
#include <iostream>
#include <queue>
#include <vector>
#include <math.h>

using namespace std;

struct TreeNode {
	int val;
	TreeNode *left;
	TreeNode *right;
	TreeNode() : val(0), left(nullptr), right(nullptr) {}
	TreeNode(int x) : val(x), left(nullptr), right(nullptr) {}
	TreeNode(int x, TreeNode *left, TreeNode *right) : val(x), left(left), right(right) {}
};
//为了好看，将二叉树层数加一层
//#define frontSpace (pow(2, level - 1) - 1)
//#define underline (pow(2, level) - 1)
#define frontSpace (pow(2, level) - 1)
#define underline (pow(2, level + 1) - 1)

//获取一个数的长度
int getNumLen(int val) {
	int result = 0;

	do {
		result++;
		val = val / 10;
	} while (val != 0);

	return result;
}
//获取树的深度
int getDepth(TreeNode *root) {
	if (root == nullptr) {
		return 0;
	}

	int depth = 0;
	int leftDepth = getDepth(root->left);
	int rightDepth = getDepth(root->right);

	depth = max(leftDepth, rightDepth) + 1;

	return depth;
}
//打印一行符号
void printUnderline(char symbol, int num) {
	for (int i = 0; i < num; i++) {
		cout << symbol;
	}
}

//打印树型结构
//第一个参数相当于传入一个二维数组
void printTree(vector<vector<int>> v, TreeNode *root) {
	//记录二叉树的层数
	//为什么要减一，因为调用了levelOrderTraverse(TreeNode *root)后，root为多加一层
	int level = getDepth(root) - 1;

	for (int i = 0; i < v.size(); i++) {
		//头结点单独处理
		if (i == 0) {
			//输出最前面的空格
			printUnderline(' ', frontSpace); // printUnderline('*', pow(2, level - 1) -1);
			//第一行输出结束，换行
			cout << v[0][0] << endl;

			level--;
			//这里输出这个：|-------|
			printUnderline(' ', frontSpace); // printUnderline('*', pow(2, level - 1) - 1);
			cout << '|';

			printUnderline('-', underline); // printUnderline('-', pow(2, level) - 1);
			//输出|-------|结束，换行
			cout << '|' << endl;
			continue;
		}
		//遍历每一层
		printUnderline(' ', frontSpace); // printUnderline('*', pow(2, level -1) -1);
		for (int j = 0; j < v[i].size(); j++) {
			cout << v[i][j];

			printUnderline(' ', underline - getNumLen(v[i][j]) + 1); // printUnderline(' ', pow(2, level) -1 - getNumLen(v[i][j]) + 1);
		}
		//每一层结束，换行
		cout << endl;

		level--;
		//输出|-------|
		if (level != 0) {
			printUnderline(' ', frontSpace); // printUnderline('*', pow(2, level - 1) - 1);
			for (int k = 0; k < v[i].size(); k++) {
				cout << '|';
				printUnderline('-', underline); // printUnderline('-', pow(2, level) - 1);
				cout << '|';
				printUnderline(' ', underline); // printUnderline(' ', pow(2, level) - 1);
			}
			cout << endl;
		}
	}
	cout << endl;
}
//层序遍历
void levelOrderTraverse(TreeNode *root) {
	//利用队列，先进先出，从上到下，从左到右遍历
	queue<TreeNode *> que;
	//记录全部数据
	vector<vector<int>> result;
	//保存每一层的数据
	vector<int> tmp;
	//二叉树的层数
	int level = getDepth(root);
	int depth = level;

	if (root == nullptr) {
		return;
	}

	que.push(root);
	while (!que.empty()) {
		//记录每一层的数据个数
		int size = que.size();
		//由二叉树性质可知，每一层最多有2^(k - 1)个
		tmp.resize(pow(2, depth - level));

		for (int i = 0; i < size; i++) {
			TreeNode *node = que.front();
			que.pop();

			tmp[i] = node->val;
			//把二叉树构建成满的二叉树，下面的步骤就是构建满二叉树
			//为什么构建满二叉树，因为好遍历，不用考虑太多
			//满二叉树：有2^(level) - 1 个元素
			if (node->left != nullptr) {
				que.push(node->left);
			} else {
				node->left = new TreeNode(0);
				que.push(node->left);
			}

			if (node->right != nullptr) {
				que.push(node->right);
			} else {
				node->right = new TreeNode(0);
				que.push(node->right);
			}
		}
		level--;
		//把每一层的元素放入二维数组中去
		result.push_back(tmp);
		if (level <= 0) {
			break;
		}
	}
	printTree(result, root);
}
//前序创建树
void creatBiTree(TreeNode **T) {
	int ch;
	cin >> ch;
	if (ch == -1) {
		*T = NULL;
	} else {
		*T = new TreeNode;

		(*T)->val = ch;
		creatBiTree(&(*T)->left);
		creatBiTree(&(*T)->right);
	}
}

// 10 20 30 40 50 -1 -1 -1 -1 -1 -1
// 4 2 1 -1 -1 3 -1 -1 7 -1 -1
// 1 2 -1 4 -1 -1 3 -1 5 -1 -1
//  1 2 -1 -1 3 -1 -1
//  1 2 4 -1 -1 5 -1 -1 3 6 -1 -1 7 -1 -1
// 1 2 3 -1 -1 -1 -1
// 10 -1 20 -1 30 -1 -1
// 1 2 3 4 5 -1 -1 -1 -1 -1 -1
// 10 20 40 -1 -1 50 -1 -1 30 60 -1 -1 70 -1 -1
int main() {
	TreeNode *node;

	creatBiTree(&node);
	levelOrderTraverse(node);

	return 0;
}

新手，仅作为个人记录，如果有错误的地方，希望大家多多指教^_^

感谢大家，
