Windows消息机制2

注释：文章转载自如鹏网论坛，版权归原作者所有。

    正如书中所讲，“Windows编程的难点”在于“Windows程序所做的一切都是响应发送给窗口过程的消息”。

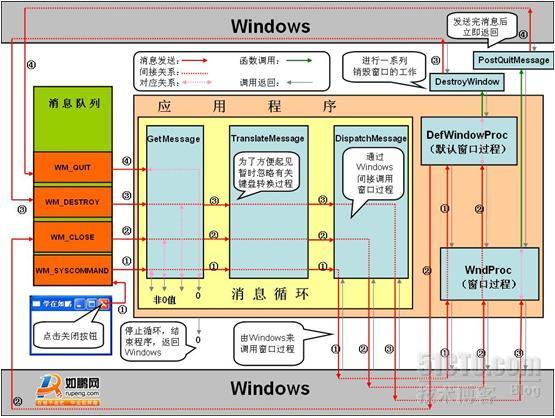

    学习这一章中最为重要的，我想莫过于理解消息处理机制。为此我双眼死盯着书中第61页最后一段话。猛查找了不少资料，做了不少试验，还特地绘了张“Windows消息循环流程图”。下面同各位鹏友分享一下这张花了我一下午功夫的流程图。



注：这是小图版，大图版在文章下方可以下载！

    有Charles Pezold的《Windows程序设计》这本书的鹏友可以翻开第61页，看到最后一段。只有电子版的鹏友可以在“窗口和消息”-“Windows程序设计的难点”里的“别呼叫我，我会呼叫你”的最后一段找到。

    下面把这段话给贴出来：


“有时候，DefWindowProc处理完消息后会产生其它的消息。例如，假设使用者执行HELLOWIN，并且使用者最终单击了 Close按钮，或者假设用键盘或鼠标从系统菜单中选择了 Close， DefWindowProc处理这一键盘或者鼠标输入，在检测到使用者选择了Close选项之后，它给窗口消息处理程序发送一条WM_SYSCOMMAND消息。WndProc将这个消息传给DefWindowProc。DefWindowProc给窗口消息处理程序发送一条WM_CLOSE消息来响应之。WndProc再次将它传给DefWindowProc。DestroyWindow呼叫DestroyWindow来响应这条WM_CLOSE消息。DestroyWindow导致Windows给窗口消息处理程序发送一条WM_DESTROY消息。WndProc再呼叫PostQuitMessage，将一条WM_QUIT消息放入消息队列中，以此来响应此消息。这个消息导致WinMain中的消息循环终止，然后程序结束。”
（订正：“DestroyWindow呼叫DestroyWindow”改为“DefWindowProc呼叫DestroyWindow”。）


    我的流程图便是根据文中关闭窗口这个操作绘制的。下面详谈一下我对这段话的理解。

    首先，用鼠标左键点击窗口的关闭按钮。于是我们看到窗口在桌面上消失了。仅仅停留于这层认识当然不是我们这些Windows程序设计学习者所能容许的。至少还需要了解在这个短暂的瞬间都发生了什么微妙的变化！让我们一起体验“第一次亲密接触”吧！

    在此瞬间，Windows检测到鼠标左键的点击事件。从书本第62页“3.2.2进队消息与不进队消息”第四段获悉，Windows将鼠标左键点击产生的消息（WM_LBUTTONDOWN）送入了消息队列。

    接着，应用程序的消息循环利用GetMessage函数，将msg消息结构的指针传递给Windows，让Windows对msg这个结构进行数据填充。而这个“数据填充”的过程就是所谓“从消息队列中取出消息”的过程。（是不是有点像山里用竹子做成的“自动引水”设备。想象一下，水流啊流，水车转啊转，水一瓢接着一瓢往山下送。）

    接到消息后，TranslateMessage函数对这个消息进行一些处理。从书上得知进行一些键盘转换处理。咱们暂且不管它都干了些什么勾当，这不是第三章要告诉我们的。（下一篇心得会讲到我改造的HelloWin，里面有稍微涉及到这个知识。）

    TranslateMessage函数干完活回家后（返回），DispatchMessage函数又将这个msg结构传给Windows。然后就要进行一步很有意义的动作啦。Windows把这个msg结构传给适当的窗口过程进行处理。也就是传递WM_LBUTTONDOWN消息给窗口过程。而msg结构里存储着WM_LBUTTONDOWN消息及其相关参数。同咱日常生活一样，信不能乱送，得放到信封里，填上姓名、地址、邮编等等，还要贴上邮票。

    瞧瞧，Windows是不是像个勤劳尽职的杂工：负责把咱们写好的信收拾好（放入消息队列），等邮递员（GetMessage）来了，得把信纸装成一封一封的信件交给他。当邮局对信件进行审核盖章（TranslateMessage的工作）并分发(DispatchMessage也是个邮递员)到各个私人信箱后，Windows还得挨家挨户去帮人家取信件，并转交给各户的管家（窗口过程WndProc）。真是尽职尽责，佩服，在此向Windows鞠个躬。

    在流程图中并没有提到WM_LBUTTONDOWN消息，其中有两个原因：一个是第三章里没有提到这个消息的处理。HelloWin的窗口过程WndProc中没有处理这个消息的代码。（WndProc不处理这个消息，而是把它交给DefWindowProc来处理。）另外，WM_LBUTTONDOWN并不是关闭窗口的特定消息。DefWindowProc只是通过从该消息的msg结构的POINT成员结构中获取鼠标焦点，来判断鼠标是否在关闭按钮上点击。

    DefWindowProc对这一鼠标点击进行处理。在检测到我们点击了关闭按钮后，它给WndProc发送一条WM_SYSCOMMAND消息。

1

    其实DefWindowProc并没有把消息直接发送给WndProc。我们知道很多事情都是由我们勤劳的Windows来做，这边也不例外，WM_SYSCOMMAND消息是通过Windows间接发送给WndProc的。（再次鞠躬）

    同上面处理WM_LBUTTONDOWN消息大同小异。Windows将WM_SYSCOMMAND消息（流程图——消息①）放入消息队列中。（终于可以一边看文字一边参照流程图了！由于流程图中有标注，因此有些细节在后面不再详谈。）

    GetMessage从消息队列中取出WM_SYSCOMMAND消息。经过TranslateMessage和DispatchMessage后，再由Windows将其发送给WndProc。WndProc不处理，又将其传给DefWindowProc。DefWindowProc接收到WM_SYSCOMMAND消息后，同样通过Windows间接发送一条WM_CLOSE消息（流程图——消息②）给WndProc。

    实际上DefWindowProc接收到WM_SYSCOMMAND消息后还需判断是否为关闭窗口。即做类似“wParam & 0xFFF0 == SC_CLOSE”这样的判断，条件成立才发送WM_CLOSE消息。（参考资料：在WM_SYSCOMMAND消息中，wParam参数的4个低位是Windows内部实用的。当应用程序检测到wParam的值时，它必须通过AND操作来将0xFFF0与wParam值相与，以便得到正确结果。）这个我们暂且不去理会，保留一些脑细胞继续往下看。我会在下一篇学习心得里涉及到一点点这个知识。

2

    WndProc还是不处理WM_CLOSE消息，再次将它传给DefWindowProc。DefWindowProc调用DestroyWindow函数来响应这条WM_CLOSE消息。在此期间，DestroyWindow对窗口进行一系列的销毁工作，并通过Windows给WndProc发送一条WM_DESTROY消息（流程图——消息③）。于是我们发现桌面上的那个窗口消失了，而在这弹指一挥间，该应用程序其实还没有结束。（下篇学习心得会演示出来。）

3、处理WM_DESTROY消息

    WndProc中终于有WM_DESTROY消息的处理代码了。WndProc调用PostQuitMessage函数，将一条WM_QUIT消息（流程图——消息④）放入消息队列中。此刻PostQuitMessage不等WM_QUIT消息是否被处理便立即返回。（嘿嘿，它忙着逃命去啦，因为我们的应用程序要完蛋了！）

4

    GetMessage从消息队列中取出WM_QUIT消息并返回0值，导致消息循环终止。紧接着整个应用程序结束运行并返回Windows。由于此前取出消息后GetMessage返回的都是非0值，故一直执行消息循环。

    OK,汇报完毕！

    看完了汇报是不是对消息处理机制有了进一步的认识？是不是开始蠢蠢欲动，想从中做些手脚来满足一下未脱的搞怪心理？
、终止消息循环，结束程序，返回Windows、处理WM_CLOSE消息、处理WM_SYSCOMMAND消息0、鼠标左键点击窗口关闭按钮

整体过程分析

1. 鼠标点击，产生单击事件，鼠标设备驱动程序根据用户事件，转换成消息，并放置于WINDOWS的系统队列中

2. WINDOWS将系统队列中的消息取出，并投掷于消息对应的应用程序所属的线程队列。

3. 每个应用程序在创建时，系统都会为其创建一个消息队列，发送给应用程序的消息都存放在该消息队列中，等待被处理。 而应用程序的消息引擎

会不停的从自己的专属消息队列中获取消息，并进行消息的翻译和转发（TranslateMessage和DiapatchMessage）



GetMessage:从线程队列中取消息，取出后对应的消息会从队列中删除；若无消息，则阻塞

TranslateMessage:
把键盘消息转换成对应的ASCII字符内存，并重新放置于队列中，等待取出

DispatchMessage:
在注册窗口对象时，有如下代码：及设置对口的消息处理回调函数

在窗口类的定义中，有如下代码：

该段代码，是的所有该类型的对话框对象共享一个消息MAP表，DispatchMessage会根据消息所属的窗口，调用回调函数WndProc，而WndProc则getMessageMap，根据消息类型，在map中进行匹配查找，找到对应的处理函数，并调用，则消息处理完毕。

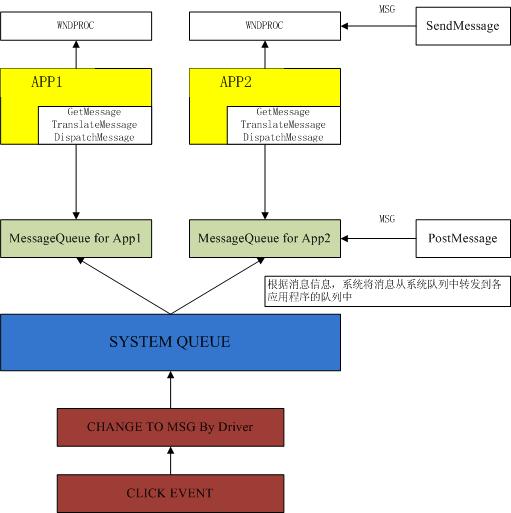

 鼠标点击事件产生至处理的完整流程图

问题：

1. 驱动程序如何捕捉事件，转换成消息并将其放置于系统队列中

2. 系统队列如何将消息投掷于其对应的线程队列中

3. 操作系统如何为应用程序线程创建消息队列，如何体现？



1.窗口
   Windows程序是由一系列的窗口构成的，每个窗口都有自己的窗口过程，窗口过程就是一个拥有有固定 Signature 的 C函数，具体格式如下：

   LRESULT CALLBACK WindowProc(HWND hwnd,
       UINT uMsg,
       WPARAM wParam,
       LPARAM lParam
   );

   窗口类型：
   可重叠窗口(Overlapped Window)，
   弹出窗口(Pop-up Window)，
   子窗口(Child Window)

   窗口之间的关系: 父子关系，拥有关系，前后关系。

2.线程
    一个进程至少拥有一个线程，称为主线程，如果一个线程创建了窗口，拥有GUI资源，那么也称该线程为GUI线程,否则就为工作线程。窗口是由线程创建的，
 创建窗口的线程就拥有该窗口。这种线程拥有关系的概念对窗口有重要的意义：建立窗口的线程必须是为窗口处理所有消息的线程。为了使这个概念更加明
 确具体，可以想像一个线程建立了一个窗口，然后就结束了。在这种情况下，窗口不会收到一个WM_DESTROY或WM_NCDESTROY消息，因为线程已经结束，不可
 能被用来使窗口接收和处理这些消息。每个线程，如果它至少建立了一个窗口，都由系统对它分配一个消息队列。这个队列用于窗口消息的派送(dispatch)。
 为了使窗口接收这些消息，线程必须有它自己的消息循环，消息循环一般如下：

 MSG msg;
 while( GetMessage(&msg, NULL, 0, 0) )
 {
  TranslateMessage (&msg);
  DispatchMessage (&msg);
 }

 应用程序不断的从消息队列中获取消息,然后系统通过DispatchMessage函数分派消息到相应窗口的窗口过程，使得消息得到处理。当获取到WM_QUIT消息时，
 GetMessage返回0，循环结束。

3.消息
 消息，就是指Windows发出的一个通知，告诉应用程序某个事情发生了。例如，单击鼠标、改变窗口尺寸、按下键盘上的一个键都会使Windows发送一个消息
 给应用程序，它被定义为：
  typedef struct {
  HWND hwnd;    //窗口句柄, 发生在哪个窗口上
  UINT message;   //消息标识号 ( WM_MOUSEMOVE, WM_LBUTTONDOWN, ... )
  WPARAM wParam;   //消息参数1
  LPARAM lParam;   //消息参数2
  DWORD time;
  POINT pt;
 } MSG, *PMSG;
 一个消息结构体包含了该事件 所有完备信息，当应用程序收到该消息时，就可以做出相应处理了。

 消息分类

 <1>.队列消息和非队列消息

  从消息的发送途径上看，消息分两种：队列消息和非队列消息。
  队列消息送到系统消息队列，然后到线程消息队列；非队列消息直接送给目的窗口过程。

  这里，对消息队列阐述如下：
  Windows维护一个系统消息队列(System message queue)，每个GUI线程有一个线程消息队列(Thread message queue)。鼠标、键盘事件由鼠标或键盘驱动
  程序转换成输入消息并把消息放进系统消息队列，例如WM_MOUSEMOVE、WM_LBUTTONUP、WM_KEYDOWN、WM_CHAR等等。Windows每次从系统消息队列移走一个
  消息，确定它是送给哪个窗口的和这个窗口是由哪个线程创建的，然后，把它放进窗口创建线程的线程消息队列。线程消息队列接收送给该线程所创建窗口
  的消息。线程从消息队列取出消息，通过Windows把它送给适当的窗口过程来处理。

  除了键盘、鼠标消息以外，队列消息还有WM_PAINT、WM_TIMER和WM_QUIT。这些队列消息以外的绝大多数消息是非队列消息。

 <2>.系统消息和应用程序消息

  从消息的来源来看，可以分为：系统定义的消息和应用程序定义的消息。

  系统消息ID的范围是从0到WM_USER-1，或0X80000到0XBFFFF；应用程序消息从WM_USER(0X0400)到0X7FFF，或0XC000到0XFFFF；WM_USER到0X7FFF范围的消息
  由应用程序自己使用；0XC000到0XFFFF范围的消息用来和其他应用程序通信，为了ID的唯一性，使用::RegisterWindowMessage来得到该范围的消息ID。

 <3>.窗口消息，命令消息，控件通知消息
  根据处理过程的不同,可以分为三类：窗口消息，命令消息，控件通知消息。

  (1).窗口消息
   一般以WM_开头，如WM_CREATE, WM_SIZE, WM_MOUSEMOVE等标准的Windows消息, 用于窗口相关的事件通知，窗口消息将由系统分配到该窗口的窗口过程处理。
  (2).命令消息 (WM_COMMAND)
   一种特殊的窗口消息，它从一个窗口发送到另一个窗口以处理来自用户的请求，通常是从子窗口发送到父窗口，例如，点击按钮时，按钮的父窗口会收到
   WM_COMMAND消息，用以通知父窗口按钮被点击，经测试：子窗口向父窗口发送WM_COMMAND消息，或者称为父窗口会收到WM_COMMAND消息，操作系统并不是
   通过将WM_COMMAND消息放入到父窗口的消息队列中去，而是直接调用了父窗口的窗口过程，以 WM_COMMAND 为消息标识参数(UINT uMsg)，实现这个功能的
   API函数正是: LRESULT DispatchMessage(const MSG *lpmsg);
  (3).控件通知消息
   WM_NOTIFY消息，当用户与控件交互(Edit, Button...)时，通知消息会从控件窗口发送到父窗口，这种消息的目的不是为了处理用户命令，而是为了让父窗
   口能够适时的改变控件。


4.测试
 <1>.测试代码:

  消息循环中，将从消息队列中取出的消息逐一打印出来，

  在窗口过程中，如果收到 WM_COMMAND 消息，就在窗口上输入来。

      <2>.运行结果

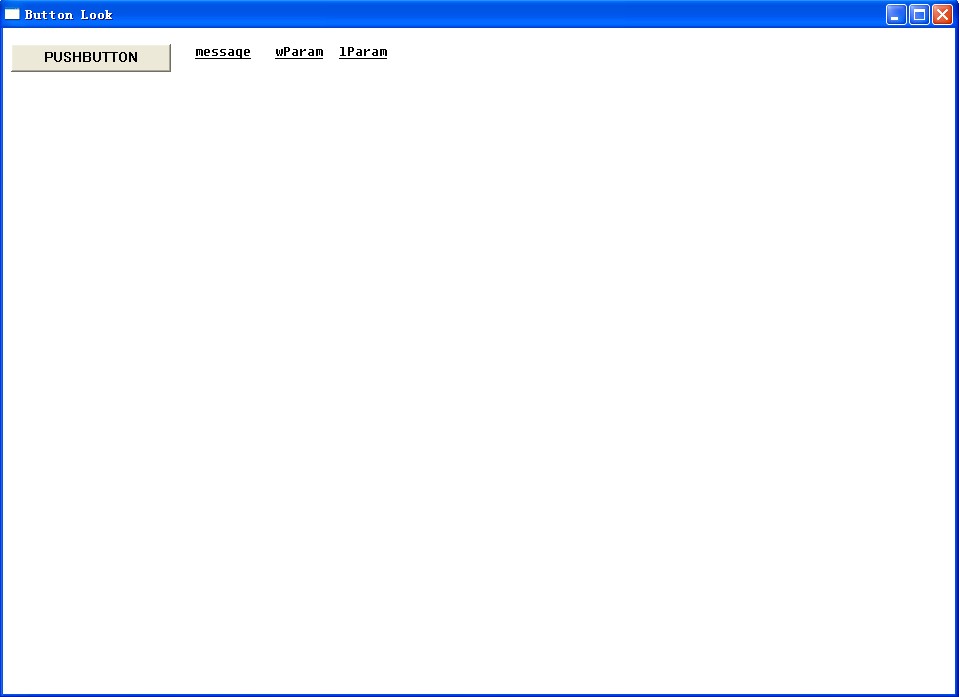

    一个窗口，窗口上有一个按钮子窗口，然后还有一个控制台，输出消息循环中的每条消息，当父窗口收到 WM_COMMAND 消息时，
    会在屏幕上输出。

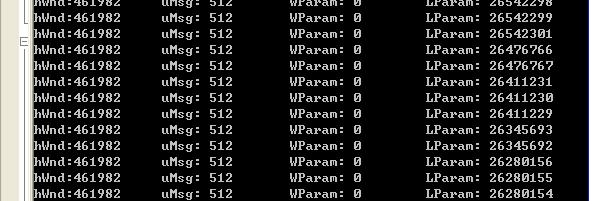

      (1). 当鼠标在父窗口上移动时：




            可见父窗口 hWnd: 461982，uMsg : 521 ( WM_MOUSEMOVE )，从线程消息队列中取出的。



      (2). 当鼠标在按钮子窗口上移动时：



            可见按钮 hWnd: 462118，uMsg : 521 ( WM_MOUSEMOVE)，从线程消息队列中取出的。

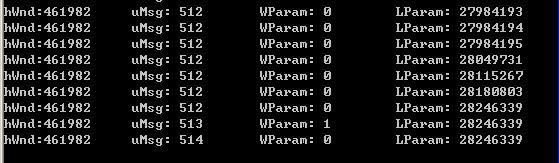

      (3). 当鼠标在父窗口上点击时：




         父窗口收到了 513(WM_LBUTTONDOWN), 514(WM_LBUTTONUP) 消息，从线程消息队列中取出的。



      (4). 当鼠标在按钮窗口上点击时：




         按钮窗口从线程的消息队列中取出了 513(WM_LBUTTONDOWN), 514(WM_LBUTTONUP) 消息，父窗口收到了WM_COMMAND
         消息，TextOut 绘制出 WM_COMMAND 文本。

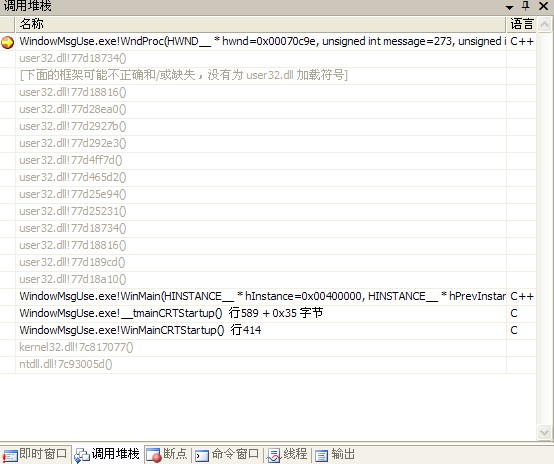

         我在 WM_COMMAND 的消息处理语句处打有断点，看下图:




         可见，窗口过程是被系统调用的，调用时系统传入的参数值为：
                        hwnd:          0x00070c9e，十进制就是461982，父窗口句柄；
                        message:      273 (WM_COMMAND)
                        wParam:      ...
                         lParam:       ...

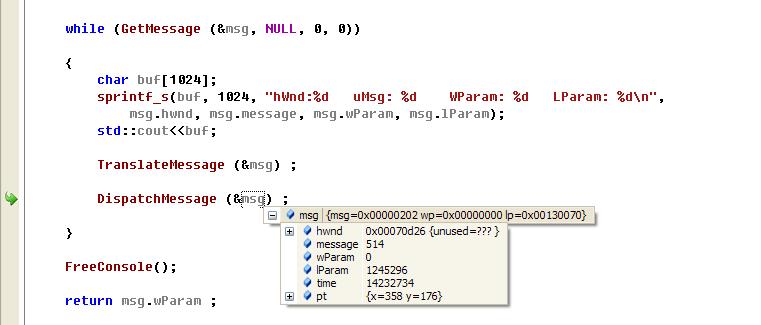

          具体是WinMain中的哪一个函数中最后调用了 窗口过程 WndProc 呢，见下图：







            原来是在 DispatchMessage 函数中，再看看参数的值：
            msg.hwnd:             0x00070d26，十进制是462118，是按钮窗口的句柄;
            msg.message:         514 (  WM_LBUTTONUP  )
            哦~~~~，原来是操作系统在从该线程的消息队列中取出按钮的 WM_LBUTTONUP (鼠标左键释放) 消息后，调用
            DispatchMessage 分派消息，DispatchMessage 会先将 WM_LBUTTONUP 消息分派到按钮的窗口过程(系统默认有)，
            这里的分派到按钮的窗口过程就是调用俺就的窗口过程，然后又以 按钮的父窗口的句柄为 窗口过程的第一个
            参数， WM_COMMAND 为窗口过程的第二个参数 调用了 父窗口的窗口过程，也就是将 WM_COMMAND
            消息分发到了父窗口，从而使父窗口得到了通知。这些，都是 Windows 来完成的，应用程序只需要在相应的窗口
            过程中处理相应的消息。

            从上面，我们还可以看出，WM_COMMAND 是非队列消息，直接分派到目的窗口过程，而不是放入到消息队列中，
            让消息循环去取。



 总结:

           简而言之， 标准Windows消息发送到产生窗口，通知消息(WM_COMMAND, WM_NOTIFY)发送到父窗口，这是Windows
           的标准消息处理过程，MFC对 Window API 进行了封装，有自己的一套消息处理流程， 消息顺着一条路径流动，需要
           处理的对象可以添加消息响应函数处理之，对于命令消息，它有 CView , CDocument,  CMainFram ,  CWinApp 一系列处理
          节点，对于通知消息，MFC还加入一种很好的机制：消息反射，就是父窗口收到子窗口发出的通知消息后，会将此消息
           发送给子窗口，先让子窗口处理，如果子窗口不处理，父窗口再处理之，这样有利于将所有消息处理代码都集成了子窗口
           中，有利于控件的开发。MFC的消息处理，我不予详细讨论了，有兴趣的可以参考侯捷的<<深入浅出MFC>>。
