相关资料

《linux 调度子系统》这个博客讲的非常好

《linux调度器源码分析 - 概述(一)》讲的也挺好，有源码分析。

SCHED_FIFO等调度策略的定义和设置可以参考https://man7.org/linux/man-pages/man7/sched.7.html

每个CPU核都有自己的RunQueue（以x86 SMP为背景画的？）

图来自这里

CPU核上进程调度的标识时期和真正调度时期

硬件定时器触发时间中断（如针对使用时间片的SCHED_RR场景）、进程唤醒、进程创建、进程迁移时会设置进程调度标志位（TIF_NEED_RESCHED），此时相当于检查哪些进程需要被调度，但并没有实际进行调度操作。，检查是否需要调度和调度具体时机分离，因为中断中不能直接进行调度。

在中断上下文返回时或系统调用返回等时候（会调用schedule函数的地方等，schedule函数包含了切出A进程及切回A进程）


被动调度
    系统调用返回到用户空间
    中断返回到用户空间
    中断返回到内核空间，需要内核支持内核抢占，不过内核抢占基本上已经是目前 linux 的默认配置
    重新使能内核抢占时
主动调度
    主动调用schedule()

会根据策略（pick_next_task函数所依据的优先级策略，stop_sched_class > dl_sched_class > rt_sched_class > fair_sched_class > idle_sched_class）并检查调度标志切换CPU核上具体执行的进程（context_switch函数，切换内存结构体、通用寄存器、段寄存器、内核栈）。此时，真正执行调度操作。

schedule()
->__schedule()
->pick_next_task()
返回__schedule()->context_switch()//切换进程上下文
->switch_to()//具体切换寄存器状态和栈

Idle进程

每个CPU核上的RunQueue为空时，会让该CPU核（负载均衡下会检查其他CPU核上的负载是否需要被迁移到此CPU核执行）调度Idle进程，标志着该CPU空闲。Idle进程前身是进程0（通过汇编代码构建没有经过Fork的进程，PID为0）。Idle进程会通过hlt指令让CPU处于暂停状态，等待硬件中断发生的时候恢复，从而达到节能的目的（将处理器C0态变到C1态，见ACPI标准）。参考这里。

硬件定时器时钟中断设置度标志位

通过一个硬件器件来触发周期性的中断，帮助调度器每隔一段时间进行一次调度标志位设置​​。

时钟中断中，复杂耗时的操作应放到中断下半部分执行，避免中断占据进程的大量运行时间。中断下半部的介绍可参考这个，中断下半部旨在处理不紧急的事情，实现机制包括tasklet、工作队列机制（有一个专门的内核线程处理，类似于有个代理性质的内核线程完成中断下半部）。当中断返回时，会触发schedule函数来真正执行调度操作。

调度器类和核心调度部分分离

调度器类是调度策略的落实，最终体现在pick_next_task函数中确定下一个调度的任务是哪个，也就是说起到了判断任务优先情况，并确定下一个调度任务的功能。通过在构建自己的调度器类（如fair_sched_class，它是个struct sched_class类型的变量）及其中的成员函数（会在必要位置被回调），就能应用自己的调度策略。

核心调度部分基于各个调度器类的决策选择下一个任务，但它不关心如何选出这个任务。核心调度部分拿到任务后，将原来的上下文切换成新的任务的上下文（context_switch函数）。

下图源自这里

调度组

调度组task group概念下，可以将各个用户的进程被合并到用户对应的调度组中，避免进程多的用户获得更多的调度时间。

CFS调度带宽控制

在某些应用场景，比如虚拟化或者用户付费使用服务器中，需要对用户的使用带宽或者时长进行限制，就需要用到 cfs 调度的带宽控制，其实现原理就是在一个周期内，通过某些算法设置用户组应该运行多长时间、同时计算已经运行了多长时间，如果超时，就将该用户组 throttle，夺取其执行权直到下一个周期。(点这里)

进程调度优先级

实时进程优先级（sched_priority，可以由sys_setpriority系统调用设置，同时也称为nice值，最终在内核set_one_prio函数中赋值到静态优先级static_prio）范围为 0~99 ，数字越大优先级越高。非实时进程优先级范围为 100~139，数字越大优先级越低。normal_prio旨在以统一方式表达进程优先级，实时优先级需要转换，非实时优先级不再需要转换，使得总体表现为数字越大优先级越低，load系数，vruntime增长速率越大，能被分配的时间越少。dl进程的normal_prio为-1，rt进程normal_prio为0~99（和sched_priority的表示反向），非实时进程normal_prio为100~X。

非实时进程在用户空间的优先级由nice值（历史遗留物）表示，是linux最早使用的方案，范围为 -20~19（与sched_priority取值范围100~139对应）。（点这里）

进程入/出队RunQueue时机

在进程状态间切换时（如正在运行/可运行状态、休眠状态、不可中断休眠状态、停止或Trace状态、僵尸进程和即将结束的进程）进行相应的出队（dequeue_task）入队（enqueue_task）。

与之不同的是，schedule调度进程是只针对就绪态（运行/可运行状态，还包括进程被唤醒后）的进程而言的。

硬件计时器的细节（arm和x86）

1. arm硬件定时器

从硬件中断处理句柄到具体设置调度标志位的代码流程(local timer of percpu)

PPI硬件中断
->arch_timer_handler_phys()//针对硬件中断所注册的回调函数
->timer_handler()
（调用注册函数）->tick_handle_periodic()//针对时钟中断事件注册的回调函数
->tick_periodic()//其中通过TICK_DO_TIMER_BOOT指定一个CPU更新全局jiffies（对jiffies所在地址进行操作），更新墙上时间（更新底层数据结构clock_source和timerkeeper，供上层date命令使用）。
->update_process_times()
->scheduler_tick()
->sched_clock_tick()//从sched_clock获取时间更新到struct sched_clock_data *scd
->sched_clock()//获取硬件时间System Counter
返回scheduler_tick()->update_rq_clock()//更新run queue时钟
返回scheduler_tick()->task_tick()//CFS下task_tick()是task_tick_fair()
->entity_tick()
->check_preempt_tick()

注册硬件中断句柄和时钟时间事件处理句柄tick_handle_periodic(local timer of percpu)

TIMER_OF_DECLARE(armv8_arch_timer, "arm,armv8-timer", arch_timer_of_init);
->arch_timer_of_init()
->arch_timer_register()//设置percpu的clock_event_device结构体（描述定时器），给PPI中断注册回调函数arch_timer_handler_phys
->arch_timer_starting_cpu()//CPU热插拔插入过程中会调用这个函数
->__arch_timer_setup()
->clockevents_config_and_register()
->clockevents_register_device()
->tick_check_new_device()
->tick_setup_device()
->tick_setup_periodic()
->tick_set_periodic_handler()//设置struct clock_event_device.event_handler（如指向tick_handle_periodic），即注册时钟事件处理句柄，会在硬件中断处理句柄中回调
返回tick_setup_device()->tick_setup_oneshot()//也设置event_handler

System Counter读操作更新到系统

TIMER_OF_DECLARE(armv8_arch_timer, "arm,armv8-timer", arch_timer_of_init);
->arch_timer_of_init()
->arch_timer_common_init()
->arch_counter_register()//获取System Counter的读取函数
->sched_clock_register()//System Counter的读取函数放到struct clock_read_data.read_sched_clock，后者会被sched_clock调用用于获取时间
->update_clock_read_data()//向系统注册System Counter的读取函数

sched_clock函数获取System Counter

sched_clock()
->[struct clock_read_data.read_sched_clock()]//update_clock_read_data函数中向系统注册System Counter的读取函数

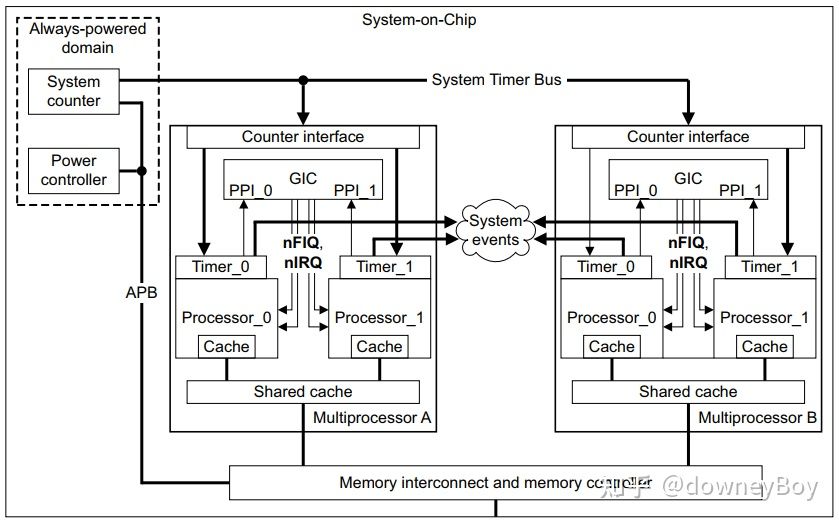

ARMv7-A MP Core，下图源自这里

2. x86定时器（可参考这里）

注册硬件中断句柄和时钟时间事件处理句柄

start_kernel()
->time_init()
->x86_late_time_init()
->hpet_time_init()//High Precision Event Timer
->hpet_enable()//尝试启动HPET
->hpet_counting()//检测HPET计数器正常工作
返回hpet_enable()->clocksource_register_hz()//注册HPET时钟源
//static struct clocksource clocksource_hpet = {
//	.name		= "hpet",
//	.rating		= 250,
//	.read		= read_hpet,
//	.mask		= HPET_MASK,
//	.flags		= CLOCK_SOURCE_IS_CONTINUOUS,
//	.resume		= hpet_resume_counter,
//};
返回hpet_enable()->hpet_legacy_clockevent_register()
->clockevents_config_and_register()//设置struct clock_event_device.event_handler（如指向tick_handle_periodic），即注册时钟事件处理句柄，会在硬件中断处理句柄中回调
返回hpet_legacy_clockevent_register()//将上一行设置好的clock_event_device赋值给global_clock_event
返回hpet_time_init()->setup_default_timer_irq()
->setup_irq(0,irq0)//设置irq0中断
//static struct irqaction irq0  = {
//	.handler = timer_interrupt,
//	.flags = IRQF_NOBALANCING | IRQF_IRQPOLL | IRQF_TIMER,
//	.name = "timer"
//};

硬件中断irq0的响应

irq0硬件中断
->timer_interrupt()
->[global_clock_event->event_handler]
（调用注册函数）->tick_handle_periodic()

注册System Counter读函数（？）

start_kernel()
->sched_clock_init()
->generic_sched_clock_init()//更新如jiffy_sched_clock_read的调度时钟读函数，供sched_clock使用

sched_clock读函数（？）

sched_clock()
->[struct clock_read_data.read_sched_clock()]//update_clock_read_data函数中向系统注册System Counter的读取函数

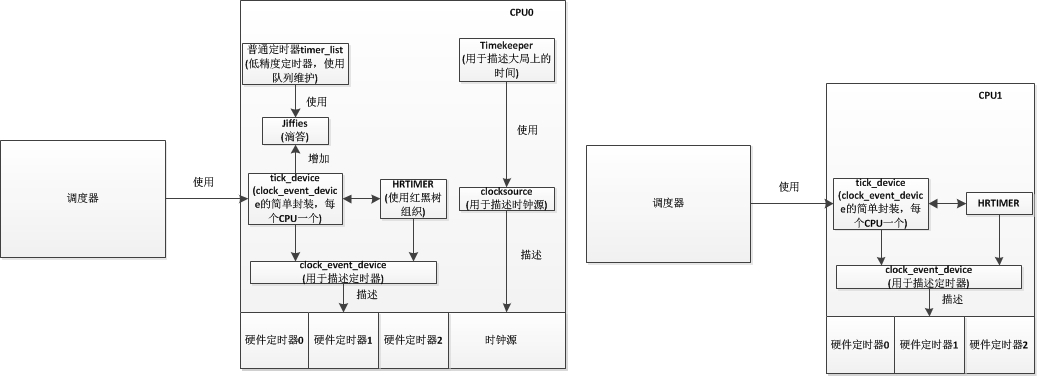

疑似x86定时器示意图，下图源自这里。

备注

我看的linux kernel版本是v5.4
