nios II--实验2——led软件部分

软件开发

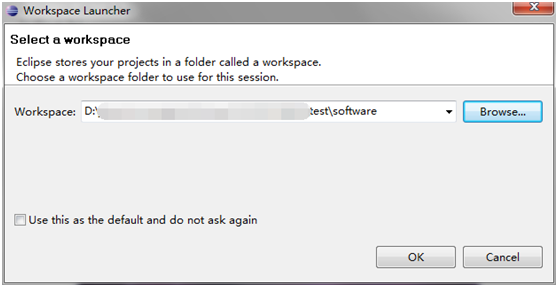

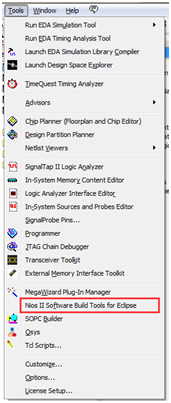

1. 首先，在硬件工程文件夹里面新建一个software的文件夹用于放置软件部分；打开tools àNios II 11.0 Software Build Tools for Eclipse，需要进行Workspace Launcher（工作空间）路径的设置，需要注意的是路径中不要含有空格等，然后单击OK即可。



1. 新建工程。单击File -> New -> Nios II Application and BSP from Template，弹出Nios II Application and BSP from Template对话框。先选择对应的SOPC系统，单击SOPC Information File name后面的浏览按钮，选择之前硬件部分做好的软核文件，后缀名为.sopcinfo，这里一定要注意，选择的文件一定要对应起来，否则会因为软硬不匹配导致系统失败。这里选择的lab2_led.sopcinfo，然后系统会自动读取CPU name，不用再进行设置，下面填写Project name，这里填写为 lab2_led，工程模板（Project template）使用默认的即可。然后单击Finish完成即可。这时候会在左侧的Project Explorer中生成两个工程文件。



   代码设计如下，具体看源工程

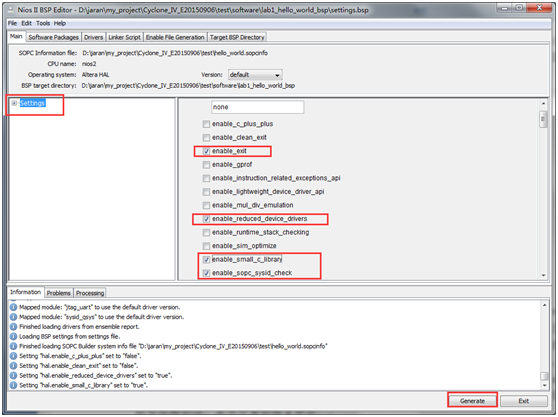

2. 右击工程，选择Nios II -> BSP Editor，进入Nios II BSP Editor配置界面。主要在main选项卡下hall中进行配置。然后单击Generate，生成BSP库。生成完成后，单击Exit退出即可。





3. 编译工程。右击选择Build Project。第一次编译的话，时间也会比较常，耐心等待一下。

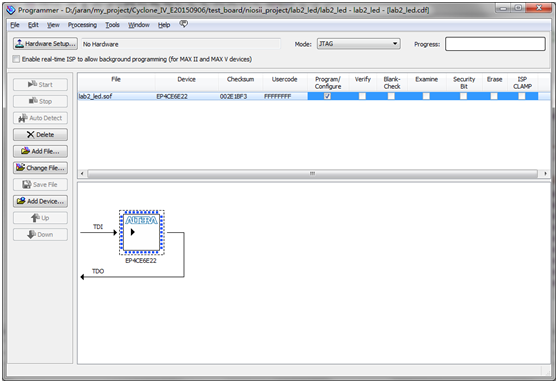

4. 编译完成后，先将.sof文件下载到FPGA；

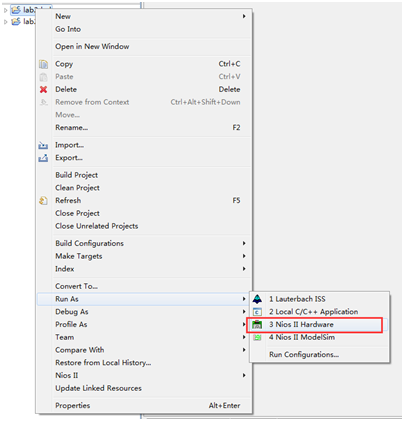

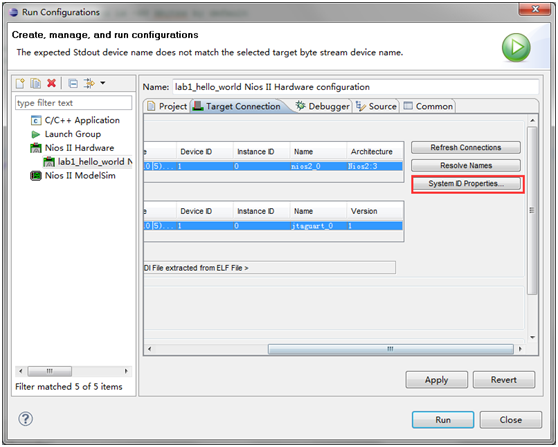

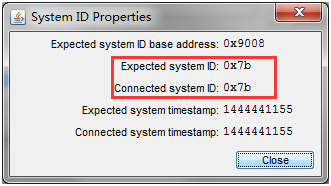

5. 右击工程，选择Run As -> Nios II Hardware，弹出Run Configurations对话框，默认Project选项卡中Project name和Project ELF file name应该都是有内容的，没有的选一下。然后进入Target Connection选项卡，Connections中如果没有东西的话，单击右侧的Refresh Connection来查找下载器，查找后单击System ID Prroperties…，进行系统ID检测，检查是否是之前设置的ID号，无误后点击Apply，然后再点击Run，这是程序会被自动下载，最终在Nios II Console选项卡中会显示下载完成后程序运行的结果。

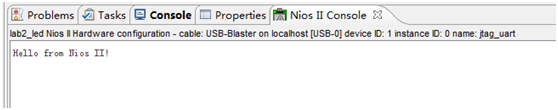

6. 运行结果，在调试窗口输出Hello from Nios II!，并且板上的四个LED灯流动显示，表明测试成功！



实验代码

/*

* "Hello World" example.

*

* This example prints 'Hello from Nios II' to the STDOUT stream. It runs on

* the Nios II 'standard', 'full_featured', 'fast', and 'low_cost' example

* designs. It runs with or without the MicroC/OS-II RTOS and requires a STDOUT

* device in your system's hardware.

* The memory footprint of this hosted application is ~69 kbytes by default

* using the standard reference design.

*

* For a reduced footprint version of this template, and an explanation of how

* to reduce the memory footprint for a given application, see the

* "small_hello_world" template.

*

*/

#include "system.h"

#include "altera_avalon_pio_regs.h"

#include <stdio.h>

#include <unistd.h>

int main()

{

int i;

printf("Hello from Nios II!n");

while(1)

{

for( i=0; i<4; i++)

{

IOWR_ALTERA_AVALON_PIO_DATA( LED_PIO_BASE,1<<i );

usleep(1000000);//each one 0.5s delay

}

}

return0;

}
