概述

在这里插入图片描述

重要的标志位含义：

ACK：表示确认。只有当ACK标志位为1时，TCP报文的确认字段才有效。
SYN：表示同步，在连接建立时用来同步序列号。当SYN=1而ACK=0时，表明这是一个连接请求报文。若对方同意建立连接时，则在响应报文中，应使SYN=1，ACK=1.因此，同步比特SYN置为1，就表明这是一个连接请求报文或连接接受响应报文。
FIN：用于释放一个连接。当FIN位为1时，表明此报文段的发送端数据已发送完毕，并要求释放连接。

一、TCP/IP的三次握手

第一次握手：首先发送方主机向接收方主机发起一个建立连接的同步（SYN）请求SYN（X），进入SYN_SENT状态，等待接收方主机确认。
第二次握手：接收方在收到这个请求后，如果同意建立连接，则发送确认ACK，确认序列号为收到的序列号加1，并且报文中的SYN也要置1，即向发送方主机回复一个同步/确认（SYN/ACK）应答报文，并进入SYN_RECVD状态。
第三次握手：发送方主机收到此应答报文后，再向接收方发送一个确认（ACK）报文，然后发送方和接收方均进入ESTABLISHED状态，完成三次握手，至此，TCP连接建立成功，发送方和接收方就可以开始传输数据了。

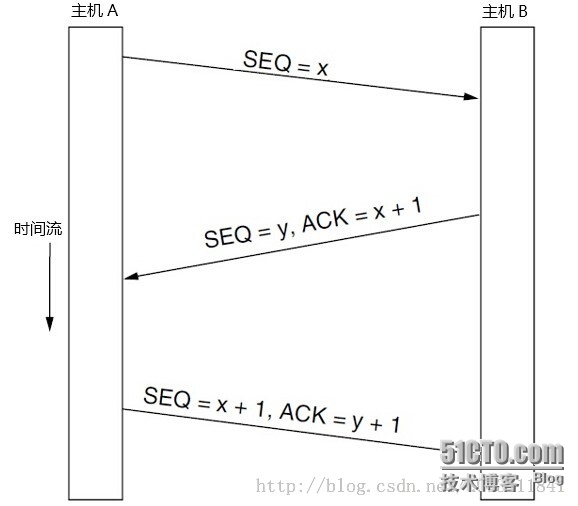

TCP建立连接的三次握手过程如图所示：
在这里插入图片描述

二、TCP/IP的四次断开

当应用进程结束数据传送后，就要释放已建立的连接，TCP连接是双向的，每个方向都必须单独进行关闭，首先进行关闭的一方执行主动关闭，而另一方则执行被动关闭。

1、当客户端的数据传输完后，可主动发送出FIN置1的报文给服务端（客户端主动关闭），以关闭客户端至服务端方向的数据传送，并等待服务端的ACK确认应答，同时进入FIN_WAIT1状态。
2、服务端收到FIN置1的报文后，进入被动关闭，回复一个ACK确认报文，并进入CLOSE_WAIT状态；客户端收到该ACK确认报文后，进入FIN_WAIT2状态。
3、至此完成了TCP连接的半关闭，即完成了客户端至服务端方向的数据发送。此时，客户端虽然不能发送数据，但仍然能接受服务端发给客户端的数据，即服务端至客户端方向的连接还未关闭。
4、服务端发送一个FIN置1的报文给客户端，关闭服务端至客户端方向的数据传送，并等待客户端的ACK确认应答，同时进入LAST_ACK状态，客户端收到FIN置1的报文后，回复ACK确认报文，并进入TIME_WAIT状态，经过2倍报文最大生存时间（MSL）后，TCP删除原来建立的链接记录，返回到初始的CLOSED状态。服务端收到ACK确认报文后，进入CLOSED状态，完成链接的双向关闭。

TCP/IP四次断开过程如图：
在这里插入图片描述

拉钩教育中关于tcpip的三次握手和四次挥手的讲解 - 来自：计算机网络通关 29 讲

在这里插入图片描述

TCP 协议

TCP（Transport Control Protocol）是一个传输层协议，提供 Host-To-Host 数据的可靠传输，支持全双工，是一个连接导向的协议。

这里面牵涉很多概念，比如主机到主机、连接、会话、双工/单工及可靠性等，接下来我会为你逐一解释。

TCP 是一个双工协议，数据任何时候都可以双向传输。这就意味着客户端和服务端可以平等地发送、接收信息。正因为如此，客户端和服务端在 TCP 协议中有一个平等的名词——Host（主机）。

TCP 的握手和挥手

TCP 是一个连接导向的协议，设计有建立连接（握手）和断开连接（挥手）的过程。TCP 没有设计会话（Session），因为会话通常是一个应用的行为。

TCP 协议有这样几个基本操作：

如果一个 Host 主动向另一个 Host 发起连接，称为 SYN（Synchroniation），请求同步；

如果一个 Host 主动断开请求，称为 FIN（Finish），请求完成；

如果一个 Host 给另一个 Host 发送数据，称为 PSH（Push），数据推送。

以上 3 种情况，接收方收到数据后，都需要给发送方一个 ACK（Acknowledgement）响应。请求/响应的模型是可靠性的要求，如果一个请求没有响应，发送方可能会认为自己需要重发这个请求。

TCP 提供的是 Host-To-Host 传输，一台主机通过 TCP 发送数据给另一台主机

TCP 协议往上是应用到应用（Application-To-Application）的协议。

TCP 是一个双工协议，数据任何时候都可以双向传输

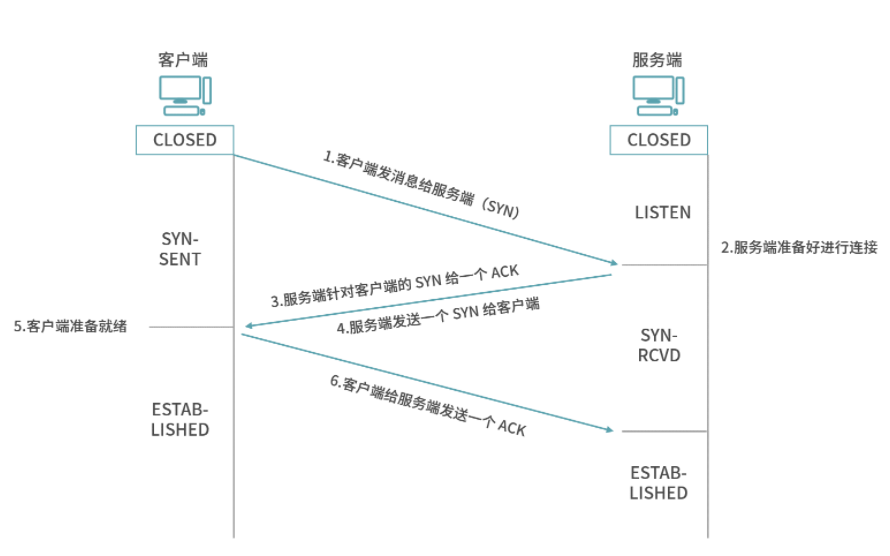

建立连接的过程（三次握手）

因为要保持连接和可靠性约束，TCP 协议要保证每一条发出的数据必须给返回，返回数据叫作 ACK（也就是响应）。
在这里插入图片描述

1、客户端发消息给服务端（SYN）（1 次握手）
2、服务端准备好进行连接
3、服务端针对客户端的 SYN 给一个 ACK （2 次握手，同时）
4、服务端发送一个 SYN 给客户端（2 次握手，同时）
5、客户端准备就绪
6、客户端给服务端发送一个 ACK（3 次握手）

在这里插入图片描述

思考 SYN、ACK、PSH 这些常见的标识位（Flag）在传输中如何表示?

【解析】一种思路是为 TCP 协议增加协议头。在协议头中取多个位（bit），其中 SYN、ACK、PSH 都占有 1 个位。比如 SYN 位，1 表示 SYN 开启，0 表示关闭。因此，SYN-ACK 就是 SYN 位和 ACK 位都置 1。这种设计，我们也称为标识（Flag）

断开连接的过程（4 次挥手）

如果断开连接需要几次握手？给你一些提示，你可以在脑海中这样构思。

1、客户端要求断开连接，发送一个断开的请求，这个叫作（FIN）。
2、服务端收到请求，然后给客户端一个 ACK，作为 FIN 的响应。
3、这里你需要思考一个问题，可不可以像握手那样马上传 FIN 回去？
其实这个时候服务端不能马上传 FIN，因为断开连接要处理的问题比较多，比如说服务端可能还有发送出去的消息没有得到 ACK；也有可能服务端自己有资源要释放。因此断开连接不能像握手那样操作——将两条消息合并。所以，服务端经过一个等待，确定可以关闭连接了，再发一条 FIN 给客户端。
4、客户端收到服务端的 FIN，同时客户端也可能有自己的事情需要处理完，比如客户端有发送给服务端没有收到 ACK 的请求，客户端自己处理完成后，再给服务端发送一个 ACK。

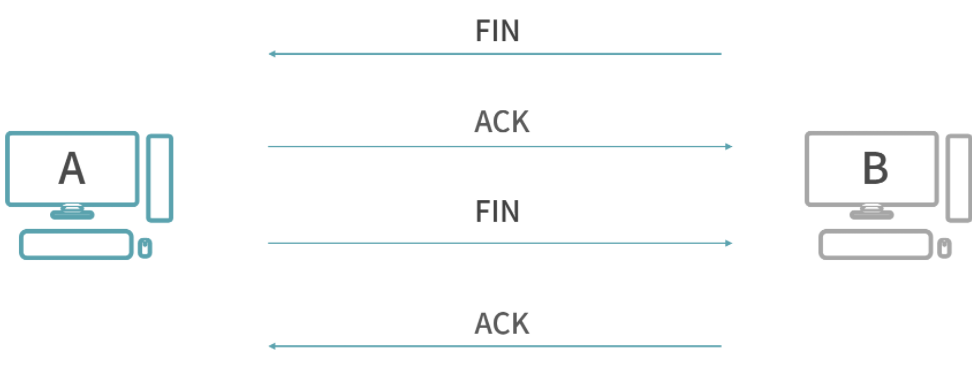

经过以上分析，就可以回答上面这个问题了。是不是刚刚好 4 次挥手？过程如下图所示：
在这里插入图片描述

总结
在学习 3 次握手、4 次挥手时，你一定要理解为什么这么设计，而不是死记硬背。最后。我们一起总结一下今天的重点知识。

1、TCP 提供连接（Connection），让双发的传输更加稳定、安全。
2、TCP 没有直接提供会话，因为应用对会话的需求多种多样，比如聊天程序会话在保持双方的聊天记录，电商程序会话在保持购物车、订单一致，所以会话通常在 TCP 连接上进一步封装，在应用层提供。
3、TCP 是一个面向连接的协议（Connection -oriented Protocol），说的就是 TCP 协议参与的双方（Host）在收发数据之前会先建立连接。后面我们还会学习 UDP 协议，UDP 是一个面向报文（Datagram-oriented）的协议——协议双方不需要建立连接，直接传送报文（数据）。

最后，连接需要消耗更多的资源。比如说，在传输数据前，必须先协商建立连接。因此，不是每种场景都应该用连接导向的协议。像视频播放的场景，如果使用连接导向的协议，服务端每向客户端推送一帧视频，客户端都要给服务端一次响应，这是不合理的。

本讲关联的面试题目：TCP 为什么是 3 次握手，4 次挥手？

【解析】TCP 是一个双工协议，为了让双方都保证，建立连接的时候，连接双方都需要向对方发送 SYC（同步请求）和 ACK（响应）。

握手阶段双方都没有烦琐的工作，因此一方向另一方发起同步（SYN）之后，另一方可以将自己的 ACK 和 SYN 打包作为一条消息回复，因此是 3 次握手——需要 3 次数据传输。

到了挥手阶段，双方都可能有未完成的工作。收到挥手请求的一方，必须马上响应（ACK），表示接收到了挥手请求。类比现实世界中，你收到一个 Offer，出于礼貌你先回复考虑一下，然后思考一段时间再回复 HR 最后的结果。最后等所有工作结束，再发送请求中断连接（FIN），因此是 4 次挥手。
