背景

Apache Dubbo 是由阿里巴巴开源并捐赠给 Apache 的微服务开发框架，它提供了 RPC 通信与微服务治理两大关键能力。不仅经过了阿里电商场景中海量流量的验证，也在国内的技术公司中被广泛落地。

在实际应用场景中，Apache Dubbo 一般会作为后端系统间 RPC 调用的实现框架，当需要提供 HTTP 接口给到前端时，会通过一个「胶水层」将 Dubbo Service 包装成 HTTP 接口，再交付到前端系统。

Apache APISIX 是 Apache 软件基金会的顶级开源项目，也是当前最活跃的开源网关项目。作为一个动态、实时、高性能的开源 API 网关，Apache APISIX 提供了负载均衡、动态上游、灰度发布、服务熔断、身份认证、可观测性等丰富的流量管理功能。

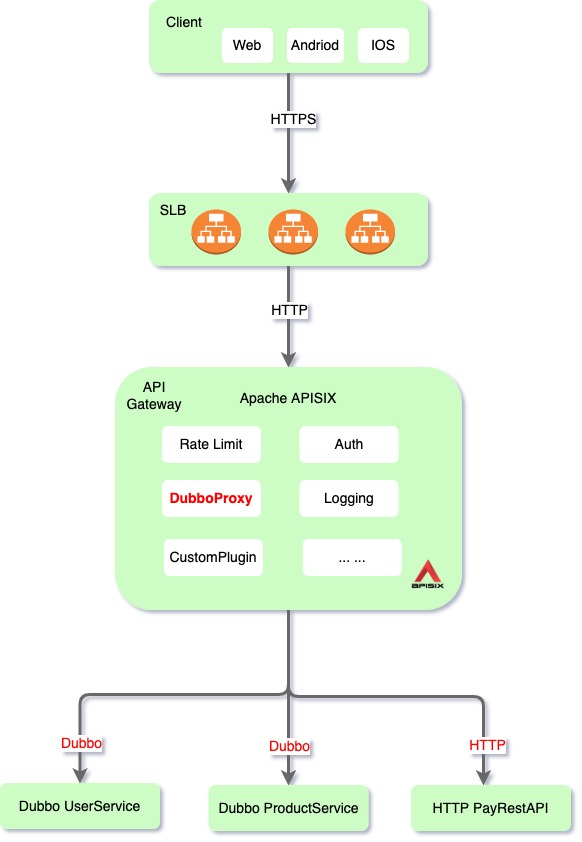

得益于 Apache Dubbo 的应用场景优势，Apache APISIX 基于开源项目 tengine/mod_dubbo 模块为 Apache Dubbo 服务配备了HTTP 网关能力。通过 dubbo-proxy 插件，可以轻松地将 Dubbo Service 发布为 HTTP 服务。

如何使用

入门篇：安装使用

这里我们建议使用 Apache APISIX 2.11 版本镜像进行安装。该版本的 APISIX-Base 中已默认编译了 Dubbo 模块，可直接使用 dubbo-proxy 插件。

在接下来的操作中，我们将使用dubbo-samples 项目进行部分展示。该项目是一些使用 Apache Dubbo 实现的 Demo 应用，本文中我们采用其中的一个子模块作为 Dubbo Provider。

在进入正式操作前，我们先简单看下 Dubbo 接口的定义、配置以及相关实现。

接口实现一览

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
public interface DemoService {



    /**

     * standard samples dubbo infterace demo

     * @param context pass http infos

     * @return Map<String, Object></> pass to response http

     **/

    Map<String, Object> apisixDubbo(Map<String, Object> httpRequestContext);

}

如上所示，Dubbo 接口的定义是固定的。即方法参数中 Map 表示 APISIX 传递给 Dubbo Provider 关于 HTTP request 的一些信息（如：header、body…)。而方法返回值的 Map 表示 Dubbo Provider 传递给 APISIX 要如何返回 HTTP response 的一些信息。

接口信息之后可通过 XML 配置方式发布 DemoService。

复制代码

1
2
3
4
5
6
7
8
9
10
 <!-- service implementation, as same as regular local bean -->

<bean id="demoService" class="org.apache.dubbo.samples.provider.DemoServiceImpl"/>



 <!-- declare the service interface to be exported -->

<dubbo:service interface="org.apache.dubbo.samples.apisix.DemoService" ref="demoService"/>

通过上述配置后，Consumer 可通过 org``.apache.dubbo.samples.apisix.DemoService 访问其中的apisix``Dubbo方法。具体接口实现如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
public class DemoServiceImpl implements DemoService {

    @Override

    public Map<String, Object> apisixDubbo(Map<String, Object> httpRequestContext) {

        for (Map.Entry<String, Object> entry : httpRequestContext.entrySet()) {

            System.out.println("Key = " + entry.getKey() + ", Value = " + entry.getValue());

        }



        Map<String, Object> ret = new HashMap<String, Object>();

        ret.put("body", "dubbo successn"); // http response body

        ret.put("status", "200"); // http response status

        ret.put("test", "123"); // http response header



        return ret;

    }

}

上述代码中，DemoServiceImpl 会打印接收到的 httpRequestContext，并通过返回包含有指定 Key 的 Map 对象去描述该 Dubbo 请求的 HTTP 响应。

操作步骤

启动 dubbo-samples项目。
在 config.yaml 文件中进行 dubbo-proxy 插件启用。

复制代码

1
2
3
4
5
6
7
8
# Add this in config.yaml

plugins:

  - ... # plugin you need

  - dubbo-proxy

创建指向 Dubbo Provider 的 Upstream。

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
curl http://127.0.0.1:9180/apisix/admin/upstreams/1  -H 'X-API-KEY: edd1c9f034335f136f87ad84b625c8f1' -X PUT -d '

{

    "nodes": {

        "127.0.0.1:20880": 1

    },

    "type": "roundrobin"

}'

为 DemoService 暴露一个 HTTP 路由。

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
curl http://127.0.0.1:9180/apisix/admin/routes/1  -H 'X-API-KEY: edd1c9f034335f136f87ad84b625c8f1' -X PUT -d '

{

    "host": "example.org"

    "uris": [

        "/demo"

    ],

    "plugins": {

        "dubbo-proxy": {

            "service_name": "org.apache.dubbo.samples.apisix.DemoService",

            "service_version": "0.0.0",

            "method": "apisixDubbo"

        }

    },

    "upstream_id": 1

}'

使用 curl 命令请求 Apache APISIX，并查看返回结果。

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
curl http://127.0.0.1:9080/demo  -H "Host: example.org"  -X POST --data '{"name": "hello"}'



< HTTP/1.1 200 OK

< Date: Sun, 26 Dec 2021 11:33:27 GMT

< Content-Type: text/plain; charset=utf-8

< Content-Length: 14

< Connection: keep-alive

< test: 123

< Server: APISIX/2.11.0

<

dubbo success

上述代码返回中包含了test: 123 Header，以及 dubbo success 字符串作为 Body 体。这与我们在 DemoServiceImpl 编码的预期效果一致。

查看 Dubbo Provider 的日志。

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
Key = content-length, Value = 17

Key = host, Value = example.org

Key = content-type, Value = application/x-www-form-urlencoded

Key = body, Value = [B@70754265

Key = accept, Value = */*

Key = user-agent, Value = curl/7.80.0

通过 httpRequestContext 可以拿到 HTTP 请求的 Header 和 Body。其中 Header 会作为 Map 元素，而 Body 中 Key 值是固定的字符串"body"，Value 则代表 Byte 数组。

进阶篇：复杂场景示例

在上述的简单用例中可以看出，我们确实通过 Apache APISIX 将 Dubbo Service 发布为一个 HTTP 服务，但是在使用过程中的限制也非常明显。比如：接口的参数和返回值都必须要是 Map<String, Object>。

那么，如果项目中出现已经定义好、但又不符合上述限制的接口，该如何通过 Apache APISIX 来暴露 HTTP 服务呢？

操作步骤

针对上述场景，我们可以通过 HTTP Request Body 描述要调用的 Service 和 Method 以及对应参数，再利用 Java 的反射机制实现目标方法的调用。最后将返回值序列化为 JSON，并写入到 HTTP Response Body 中。

这样就可以将 Apache APISIX 的 「HTTP to Dubbo」 能力进一步加强，并应用到所有已存在的 Dubbo Service 中。具体操作可参考下方：

为已有项目增加一个 Dubbo Service 用来统一处理 HTTP to Dubbo 的转化。

复制代码

public class DubboInvocationParameter {

private String type;

private String value;

}

public class DubboInvocation {

private String service;

private String method;

private DubboInvocationParameter[] parameters;

}

public interface HTTP2DubboService {

Map<String, Object> invoke(Map<String, Object> context)  throws Exception;

}

@Component

public class HTTP2DubboServiceImpl implements HTTP2DubboService {

@Autowired

private ApplicationContext appContext;

@Override

public Map<String, Object> invoke(Map<String, Object> context) throws Exception {

DubboInvocation invocation = JSONObject.parseObject((byte[]) context.get("body"), DubboInvocation.class);

Object[] args = new Object[invocation.getParameters().size()];

for (int i = 0; i < args.length; i++) {

DubboInvocationParameter parameter = invocation.getParameters().get(i);

args[i] = JSONObject.parseObject(parameter.getValue(), Class.forName(parameter.getType()));

}

Object svc = appContext.getBean(Class.forName(invocation.getService()));

Object result = svc.getClass().getMethod(invocation.getMethod()).invoke(args);

Map<String, Object> httpResponse = new HashMap<>();

httpResponse.put("status", 200);

httpResponse.put("body", JSONObject.toJSONString(result));

return httpResponse;

}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
public class DubboInvocationParameter {

    private String type;

    private String value;

}



public class DubboInvocation {

    private String service;

    private String method;

    private DubboInvocationParameter[] parameters;

}



public interface HTTP2DubboService {

    Map<String, Object> invoke(Map<String, Object> context)  throws Exception;

}





@Component

public class HTTP2DubboServiceImpl implements HTTP2DubboService {



    @Autowired

    private ApplicationContext appContext;



    @Override

    public Map<String, Object> invoke(Map<String, Object> context) throws Exception {

        DubboInvocation invocation = JSONObject.parseObject((byte[]) context.get("body"), DubboInvocation.class);

        Object[] args = new Object[invocation.getParameters().size()];

        for (int i = 0; i < args.length; i++) {

            DubboInvocationParameter parameter = invocation.getParameters().get(i);

            args[i] = JSONObject.parseObject(parameter.getValue(), Class.forName(parameter.getType()));

        }



        Object svc = appContext.getBean(Class.forName(invocation.getService()));

        Object result = svc.getClass().getMethod(invocation.getMethod()).invoke(args);

        Map<String, Object> httpResponse = new HashMap<>();

        httpResponse.put("status", 200);

        httpResponse.put("body", JSONObject.toJSONString(result));

        return httpResponse;

    }



}

通过如下命令请求来发起相关调用。

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
curl http://127.0.0.1:9080/demo  -H "Host: example.org"  -X POST --data '

{

    "service": "org.apache.dubbo.samples.apisix.DemoService",

    "method": "createUser",

    "parameters": [

        {

            "type": "org.apache.dubbo.samples.apisix.User",

            "value": "{'name': 'hello'}"

        }

    ]

}'
