图文详述Nacos服务注册源码分析一、Nacos服务注册流程图二、Nacos服务注册入口

63 阅读 0 评论
我是靠谱客的博主 着急哈密瓜，最近开发中收集的这篇文章主要介绍图文详述Nacos服务注册源码分析一、Nacos服务注册流程图二、Nacos服务注册入口，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

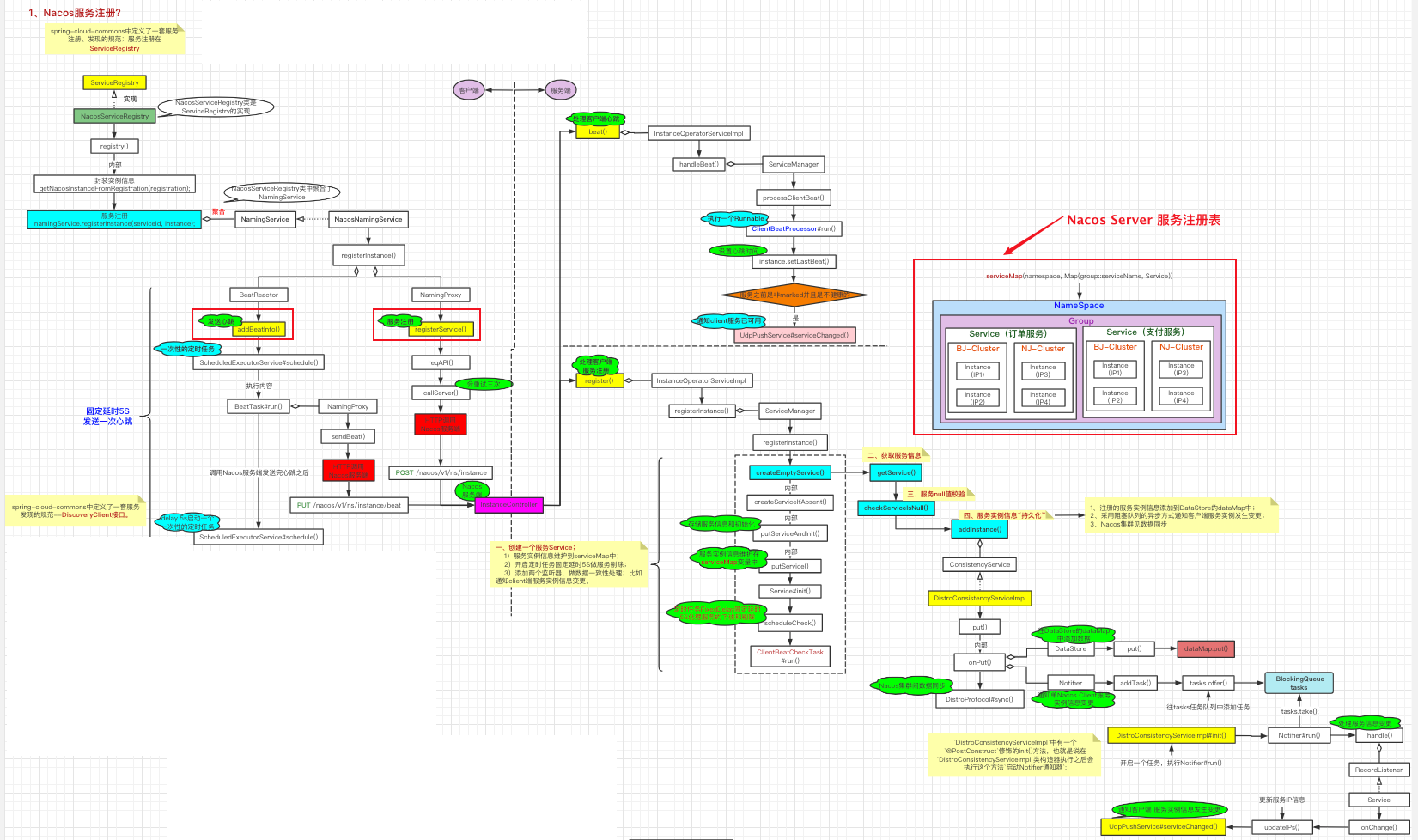

一、Nacos服务注册流程图

在这里插入图片描述

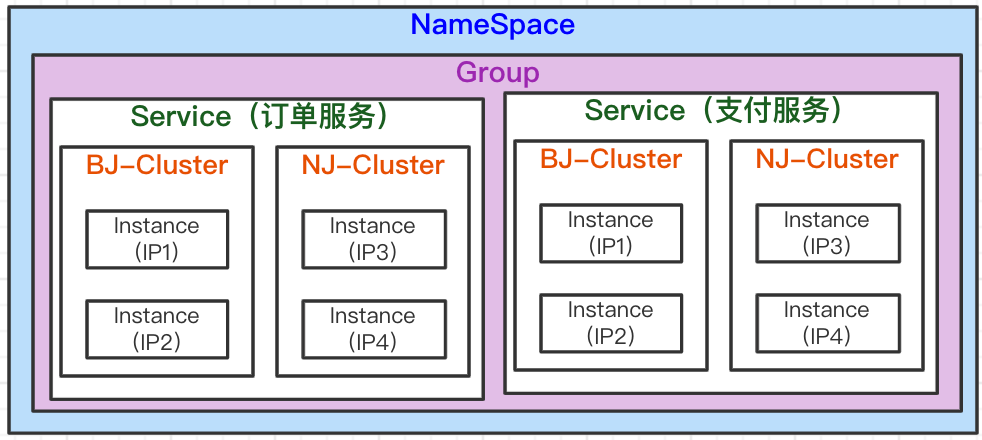

服务注册表serviceMap

/**
 * Map(namespace, Map(group::serviceName, Service)).
 */
private final Map<String, Map<String, Service>> serviceMap = new ConcurrentHashMap<>();

在这里插入图片描述

二、Nacos服务注册入口

1、SpringBoot自动装配

使用Nacos做为注册中心，首先要在pom中引入：

<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
</dependency>

嗯，然后呢？SpringBoot项目大家都知道有一个很重要的东西：spring.factories，这个是针对引入的jar包做自动装配用的；在SpringBoot项目运行时，SpringFactoriesLoader 类会去寻找META-INF/spring.factories文件，spring.factories用键值对的方式记录了所有需要加入容器的类，key为：org.springframework.boot.autoconfigure.EnableAutoConfiguration，value为各种xxxAutoConfiguration；或key为：org.springframework.cloud.bootstrap.BootstrapConfiguration，value为各种xxxBootstrapConfiguration。

大家对EnableAutoConfiguration都比较熟悉了，自动装配的撒；而BootstrapConfiguration可能会相对陌生一点，它呢是做自定义启动配置的，也就是说：所有的Bean都会在SpingApplicatin启动前加入到它的上下文中。

2、Nacos中的spring.factories

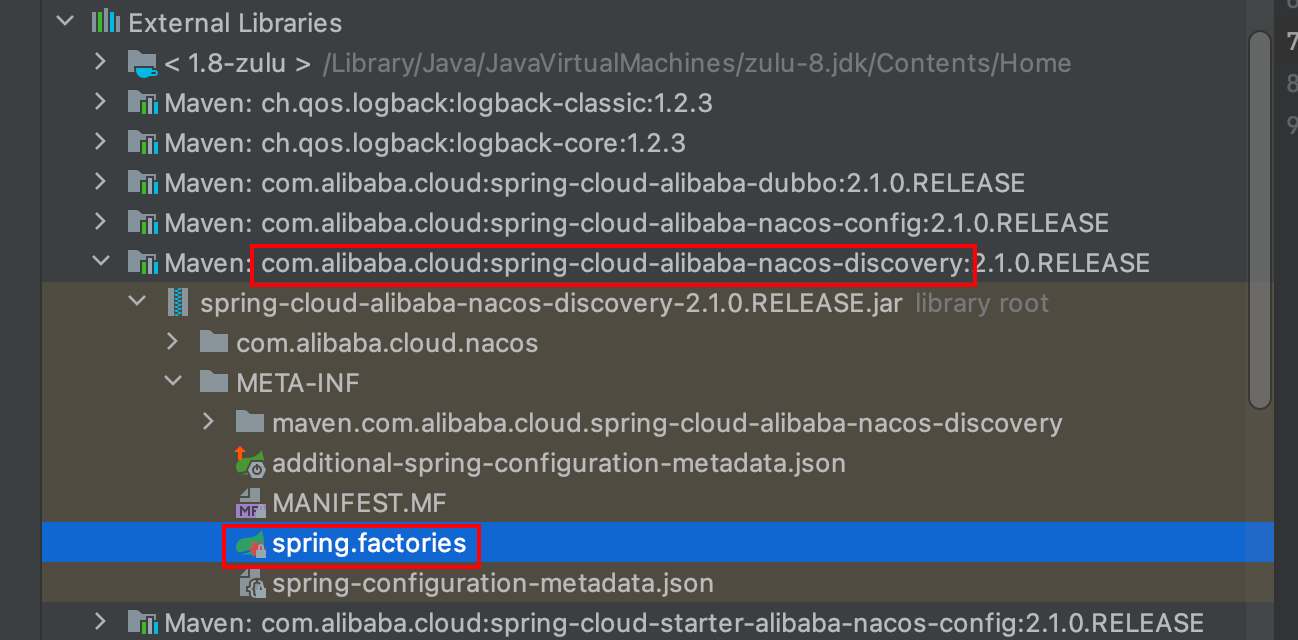

查看引入的nacos-discovery包的层级结构，找到spring.factories文件；
在这里插入图片描述
打开这文件瞅一瞅：
在这里插入图片描述
上面我有聊到BootstrapConfiguration是在SpringBoot项目启动时自动加载配置到SpingApplicatin的上下文中。
我们进去点进去看一下这个类NacosDiscoveryClientConfigServiceBootstrapConfiguration：
在这里插入图片描述
emmm，它好像啥也没干，就引入了两个自动配置类：NacosDiscoveryClientAutoConfiguration，NacosDiscoveryAutoConfiguration；咱也不知道哪个是和服务注册相关的，先都点进去看看撒。

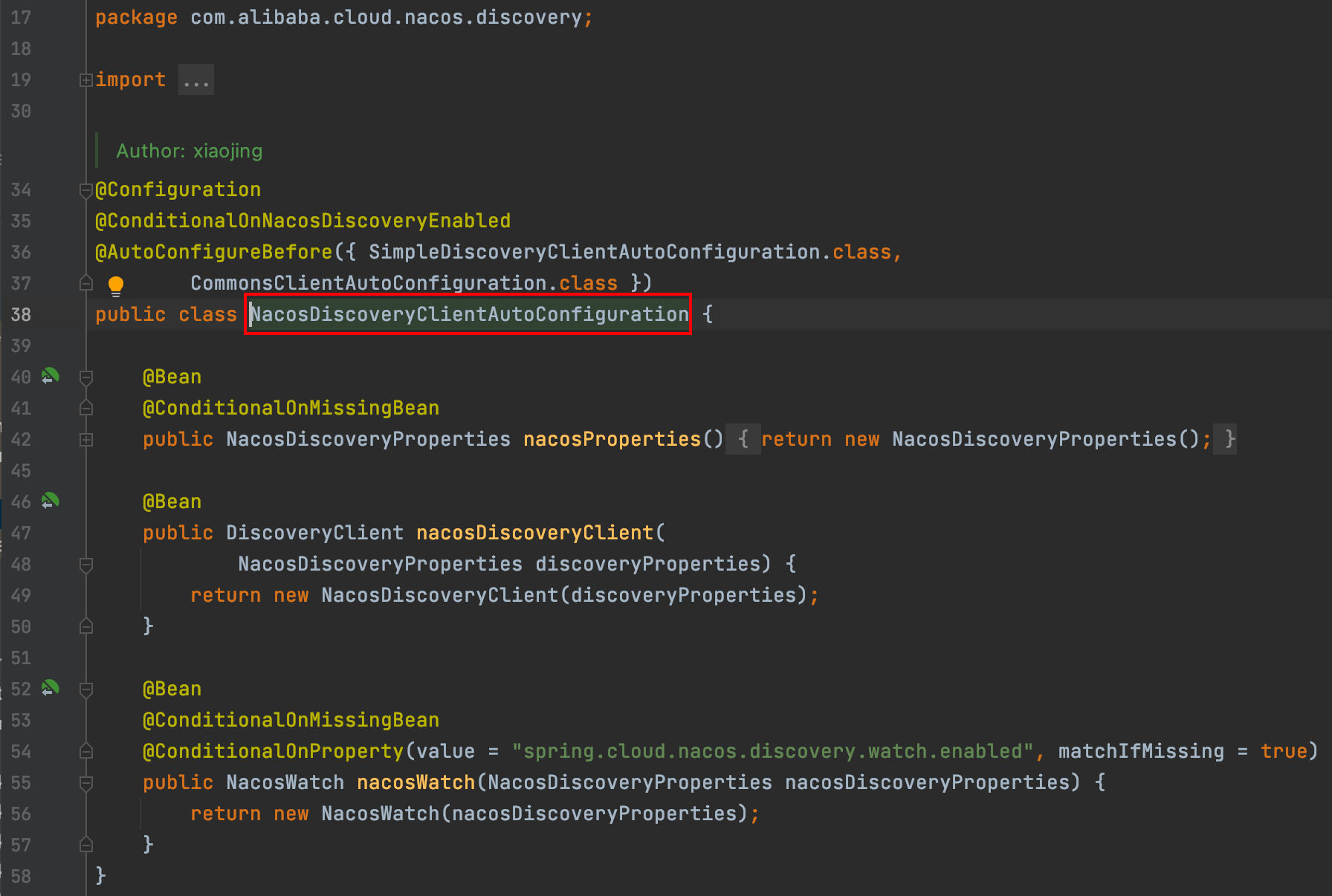

（1）NacosDiscoveryClientAutoConfiguration：
在这里插入图片描述
额额额，从命名来看，好像没有和注册相关的，先看看下一个类吧。

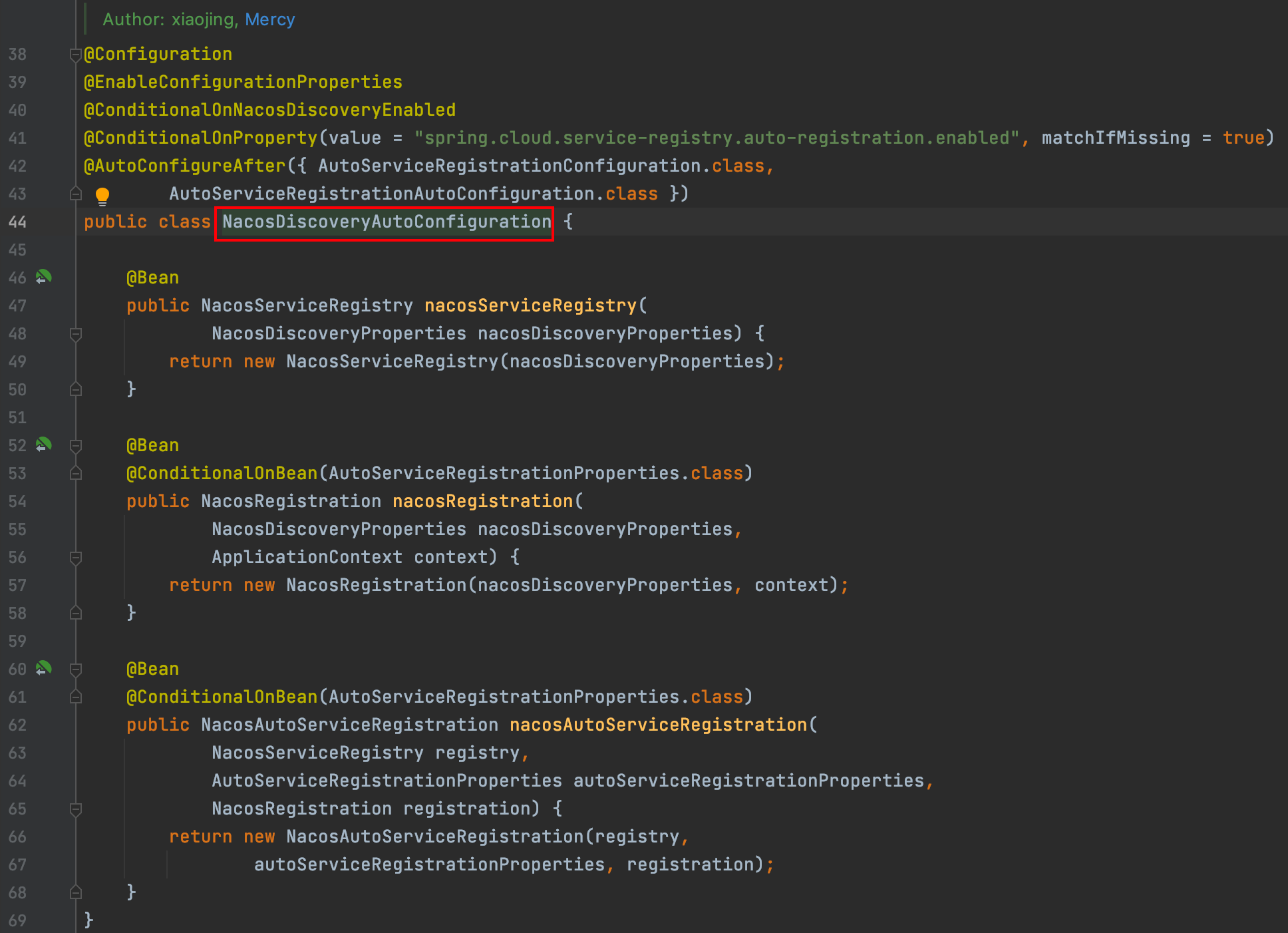

（2）NacosDiscoveryAutoConfiguration：

在这里插入图片描述
卧槽，这个好。这个类里能看到用注册register命名的方法；感觉就它了。

3、客户端自动注册入口类NacosDiscoveryClientAutoConfiguration

NacosDiscoveryAutoConfiguration类内部内部管理了三个类：NacosServiceRegistry（完成服务注册功能，实现ServiceRegistry接口），NacosRegistration（注册时用来存储nacos服务端的相关信息），NacosAutoServiceRegistration（自动注册功能）。

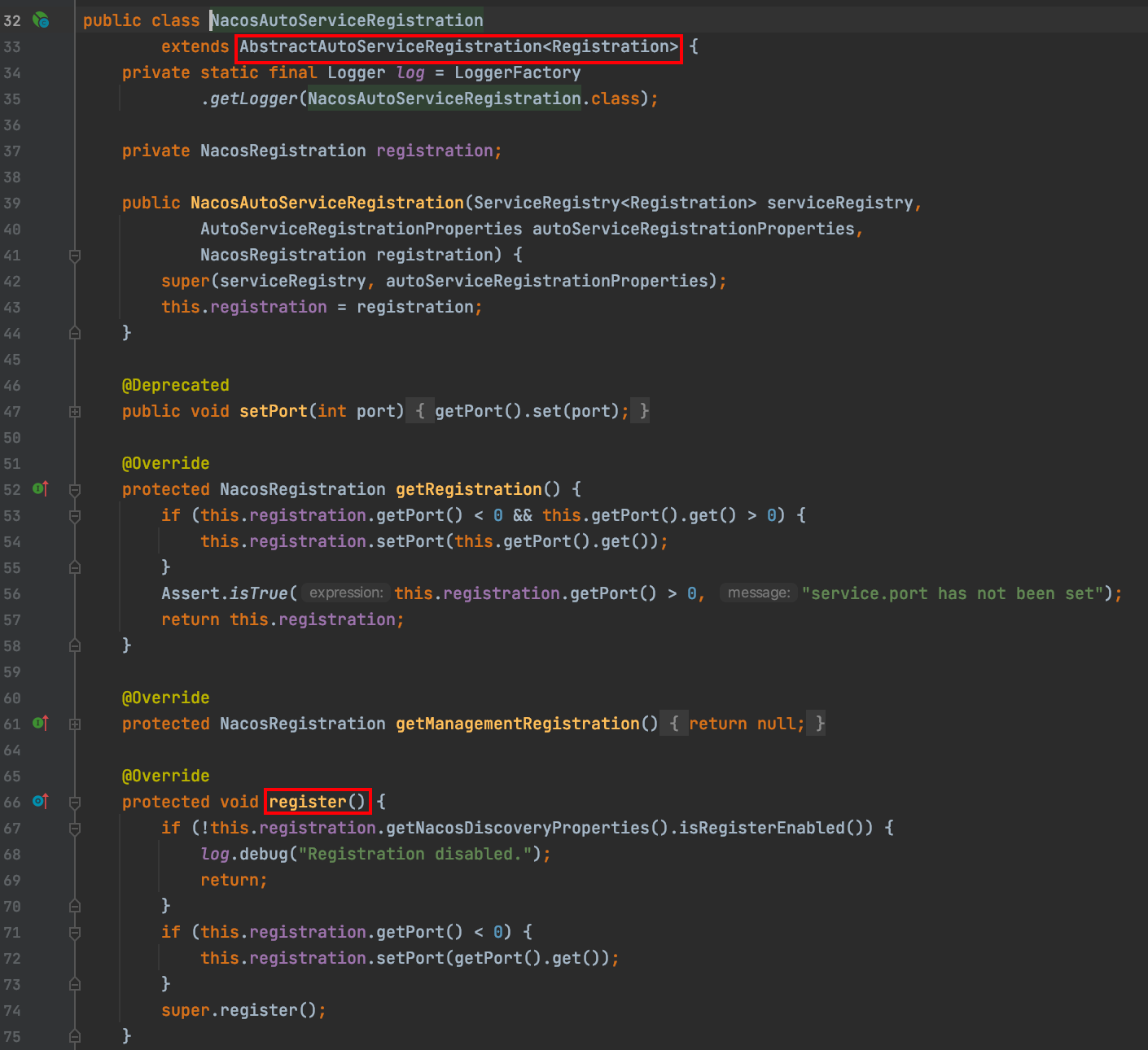

这个自动注册功能是怎么实现的呢？从类的命名上来看，感觉是在NacosAutoServiceRegistration中的，我们跟进去看一下：
在这里插入图片描述
NacosAutoServiceRegistration类继承自AbstractAutoServiceRegistration类；
在这里插入图片描述
再看AbstractAutoServiceRegistration类实现了ApplicationListener接口。ApplicationListener接口实际是一个事件监听器，其监听WebServerInitializedEvent事件。

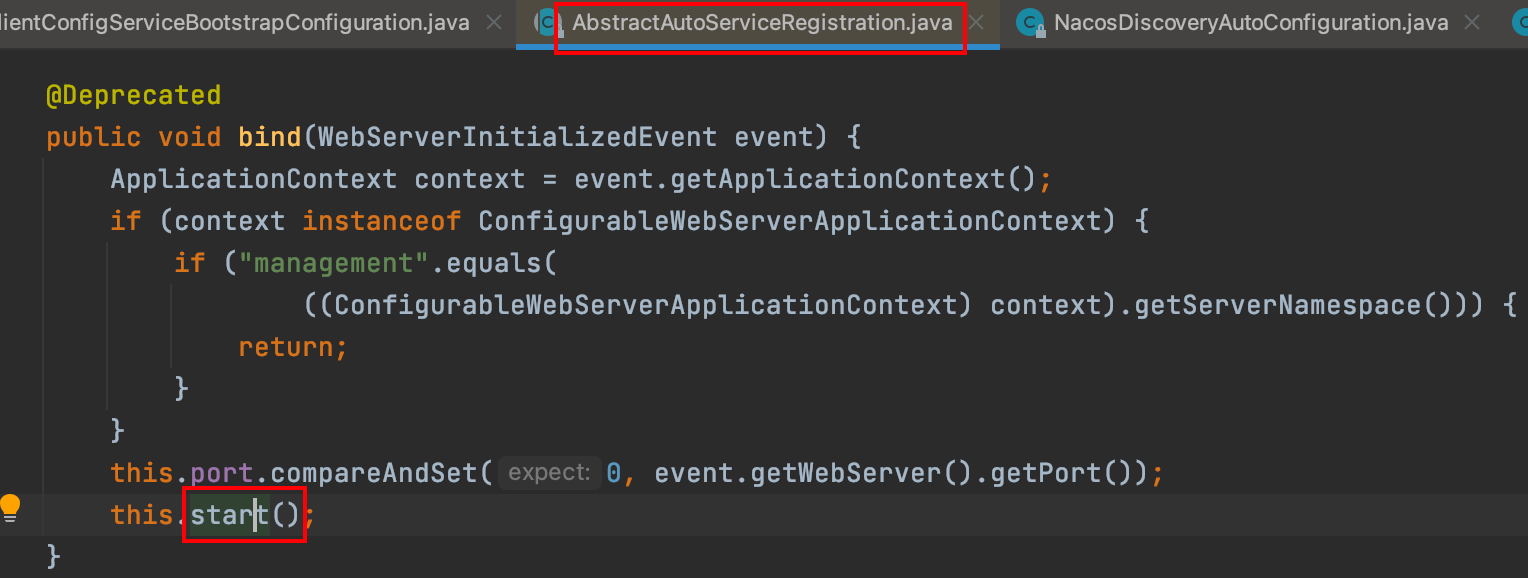

在AbstractAutoServiceRegistration类的bind()方法中会绑定一个事件，启动调用start()方法进行事件的绑定操作。
在这里插入图片描述

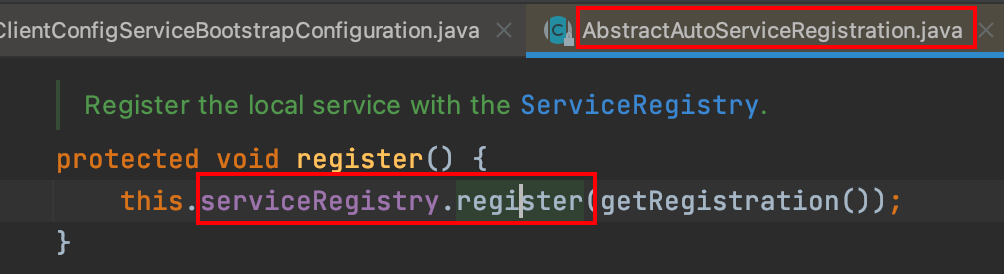

start()方法中再调用register()方法实现注册功能，具体的register()内部逻辑由子类实现。
在这里插入图片描述
在这里插入图片描述

这里和AQS一样，是典型模板方法设计模式。

go on，go on；我们接着看ServiceRegistry接口的实现类，点一下发现直接蹦到了NacosServiceRegistry类上；感觉对味了。

虽然我们找到了服务注册的入口，但是呢，其实spring-cloud-commons包中定义了一套服务注册规范，集成Spring Cloud实现服务注册的组件都会实现ServiceRegistry接口。

4、Nacos服务注册类NacosServiceRegistry

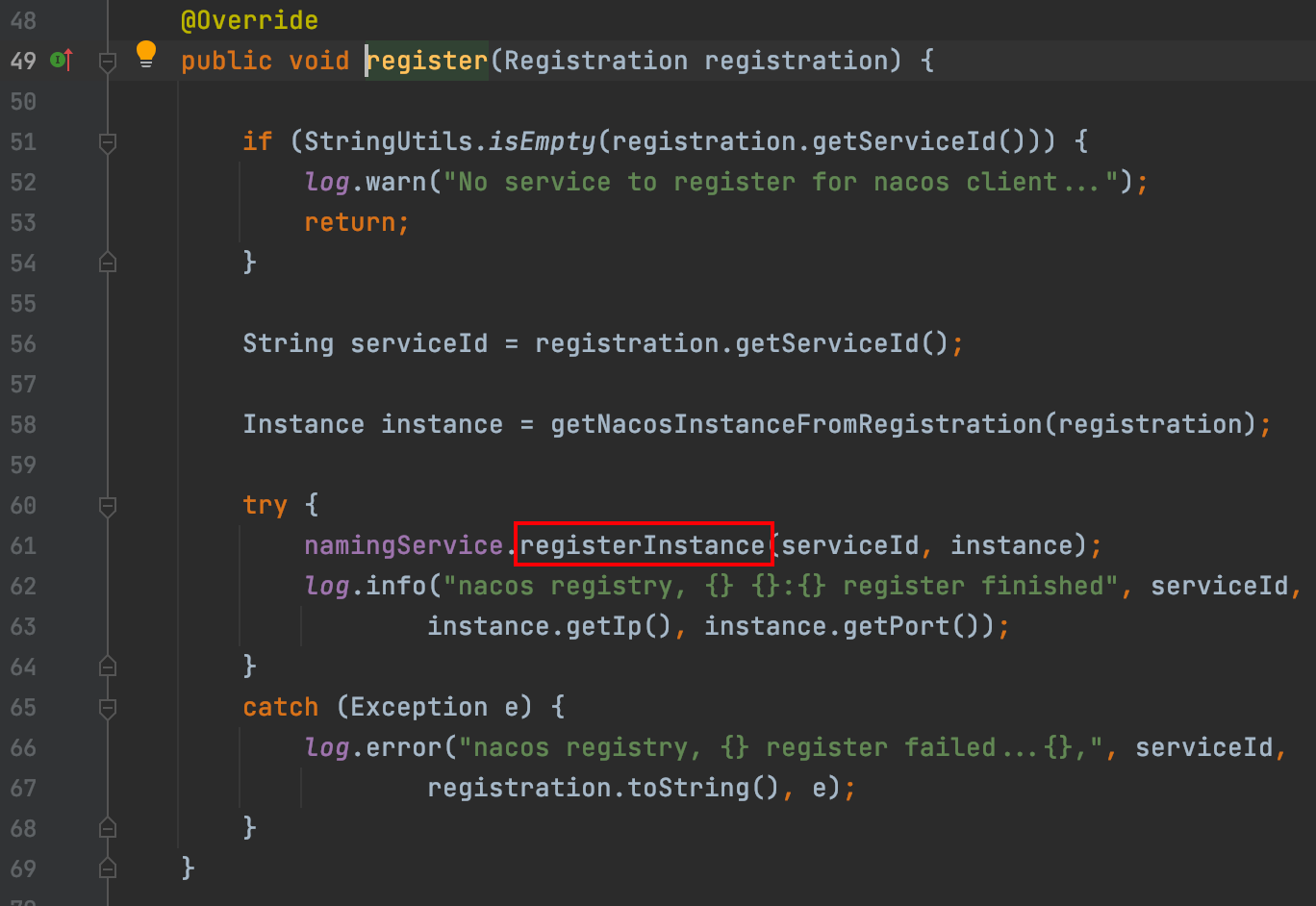

现在我们继续接着NacosServiceRegistry#register()方法来看：
在这里插入图片描述
先是组装服务实例信息，然后走入到了NamingService接口#registerInstance()方法，我跟，我继续往里跟；点到NamingService接口的实现类NacosNamingService；

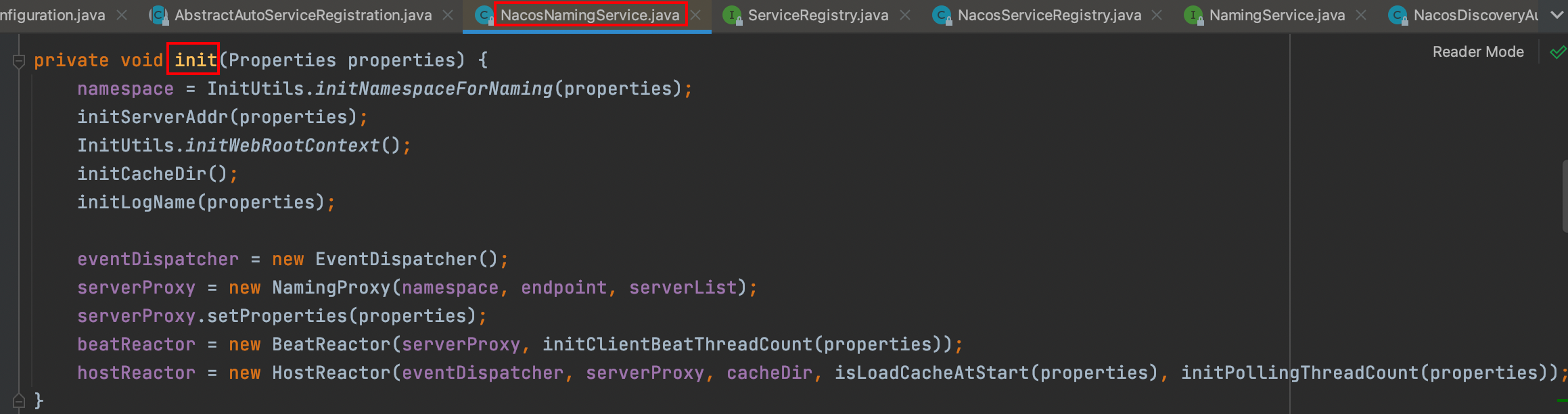

NacosNamingService类在初始化的时候会实例几个比较关键的类：

// 1）发送心跳的
private BeatReactor beatReactor;

// 2）事件分发器：订阅的服务发生改变时，Nacos服务端就会通知到当前Nacos Client端；
//    Client端收到这个通知后，将通知的事件给到观察者，也就是我们自己实现的listener
private EventDispatcher eventDispatcher;

// 3）与Nacos服务端通信的
private NamingProxy serverProxy;

在这里插入图片描述

NacosNamingService#registerInstance()方法套娃如下：

@Override
public void registerInstance(String serviceName, Instance instance) throws NacosException {
    registerInstance(serviceName, Constants.DEFAULT_GROUP, instance);
}


@Override
public void registerInstance(String serviceName, String groupName, Instance instance) throws NacosException {

    if (instance.isEphemeral()) {
        // 组装心跳信息
        BeatInfo beatInfo = new BeatInfo();
        beatInfo.setServiceName(NamingUtils.getGroupedName(serviceName, groupName));
        beatInfo.setIp(instance.getIp());
        beatInfo.setPort(instance.getPort());
        beatInfo.setCluster(instance.getClusterName());
        beatInfo.setWeight(instance.getWeight());
        beatInfo.setMetadata(instance.getMetadata());
        beatInfo.setScheduled(false);
        long instanceInterval = instance.getInstanceHeartBeatInterval();
        beatInfo.setPeriod(instanceInterval == 0 ? DEFAULT_HEART_BEAT_INTERVAL : instanceInterval);

        // 1）发送心跳
        beatReactor.addBeatInfo(NamingUtils.getGroupedName(serviceName, groupName), beatInfo);
    }

    // 2）注册服务
    serverProxy.registerService(NamingUtils.getGroupedName(serviceName, groupName), groupName, instance);
}

这里有两个重要的点：

1、如果实例节点是临时节点的话（默认是临时的），会组装一个心跳信息，然后通过BeatReactor组件发送心跳到服务端，也就是服务续约；
2、调用ServerProxy组件注册服务到服务端，即服务上线。

在聊服务续约和服务注册之前，我们先看一下serviceName的组成，其实就是就是上面传递下来的groupName和serviceName用@@拼接起来作为新的serviceName，以达到Group层的数据隔离。

NamingUtils.getGroupedName(serviceName, groupName)

// NamingUtils
public static String getGroupedName(String serviceName, String groupName) {
        return groupName + Constants.SERVICE_INFO_SPLITER + serviceName;
    }

1）Client服务续约

即Nacos Client端定时发送心跳到服务端。

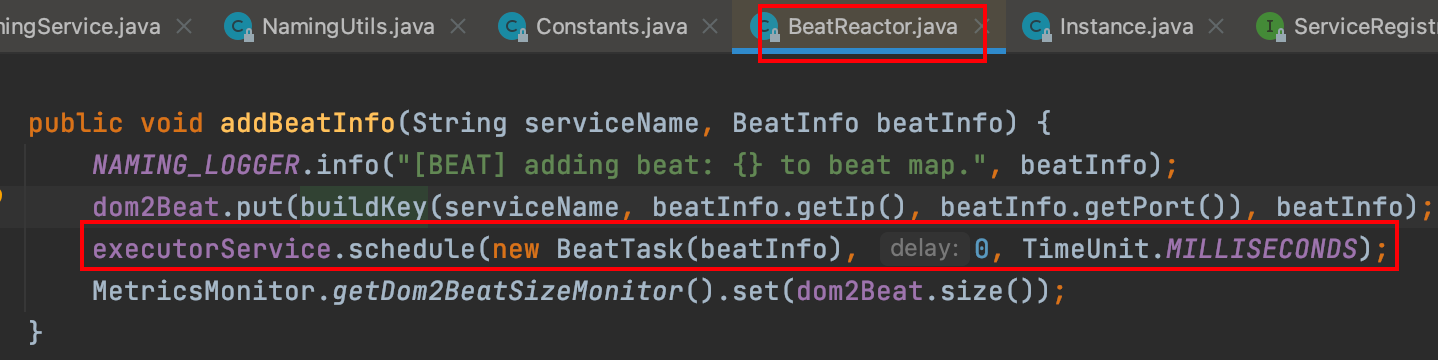

在BeatReactor#addBeatInfo()方法中，会启动一个定时任务，立即执行BeatTask这个任务。
在这里插入图片描述
我们接着来看BeatTask这个Runnable接口的实现类，是如何运行的？
在这里插入图片描述

我们可以看到它主要展现两个能力：

（1）调用NamingProxy向Nacos服务端发送心跳；
（2）再开启一个定时任务，延时5S再持续发送心跳到Nacos服务端，即默认每5s向Nacos服务端发送一次心跳。

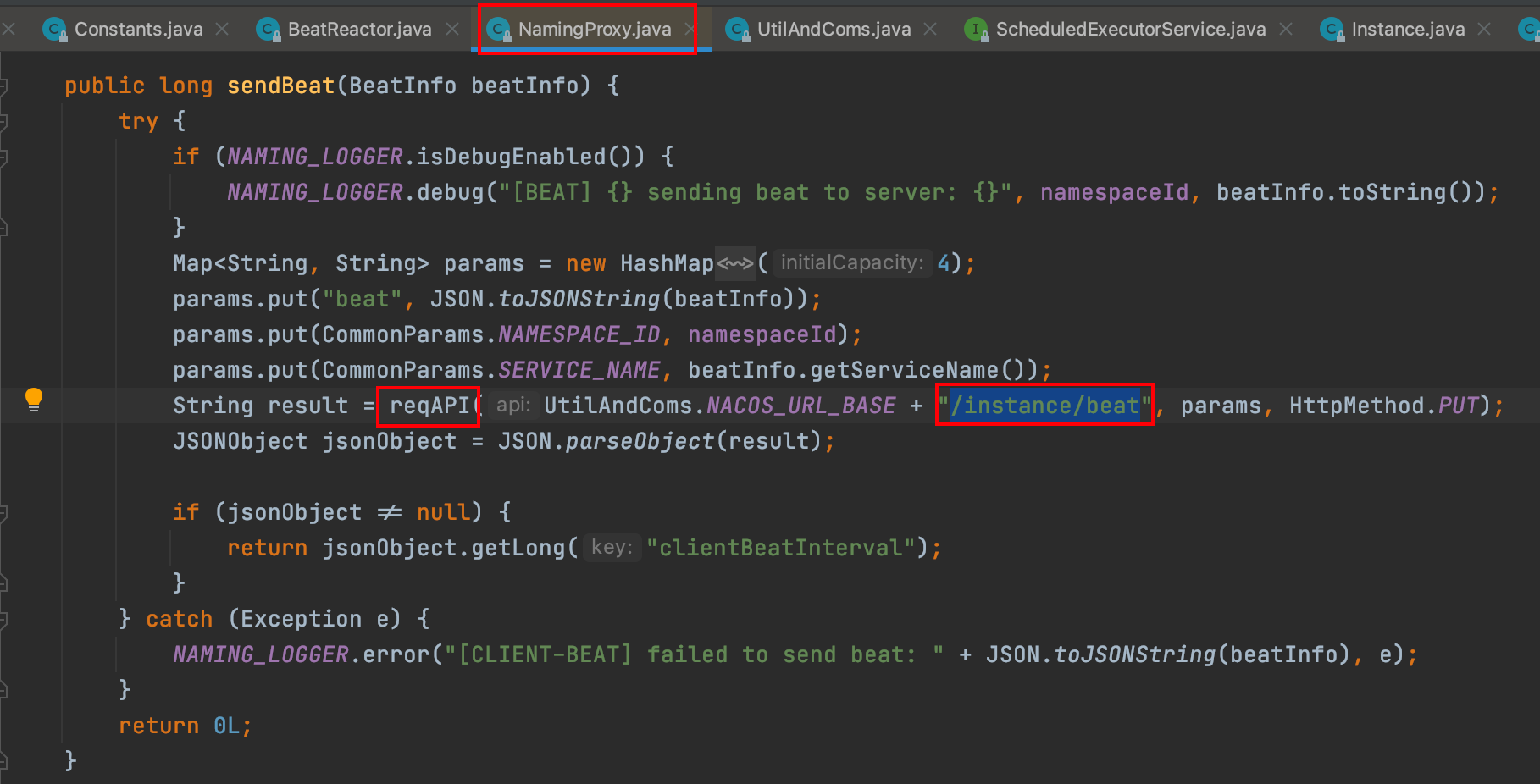

发送心跳就很简单了，直接采用HTTP接口调用的方式，调用服务端的/nacos/v1/ns/instance/beat接口。
在这里插入图片描述

2）Client服务注册

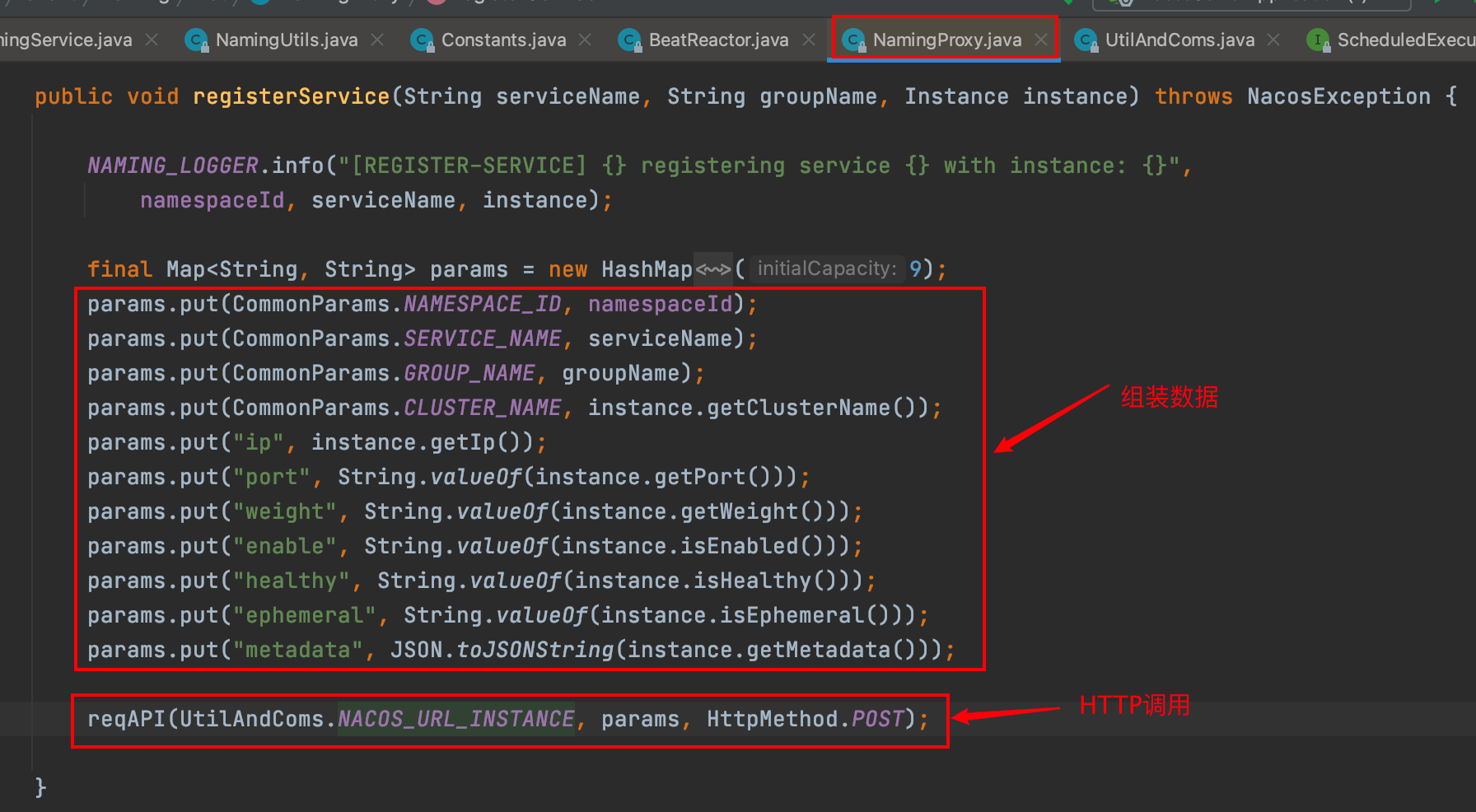

在NamingProxy#registerService()方法中直接做HTTP请求调用Nacos Server的接口/nacos/v1/ns/instance做服务注册：
在这里插入图片描述

public static String WEB_CONTEXT = "/nacos";

public static String NACOS_URL_BASE = WEB_CONTEXT + "/v1/ns";

public static String NACOS_URL_INSTANCE = NACOS_URL_BASE + "/instance";

5、Nacos Server端如何接收心跳、服务注册请求

上面我们聊到了Nacos Client端分别调用服务端的/nacos/v1/ns/instance/beat、/nacos/v1/ns/instance接口进行服务续约和服务注册，下面我们聊一下服务端对这个两个请求是如何处理的？

0）先找入口

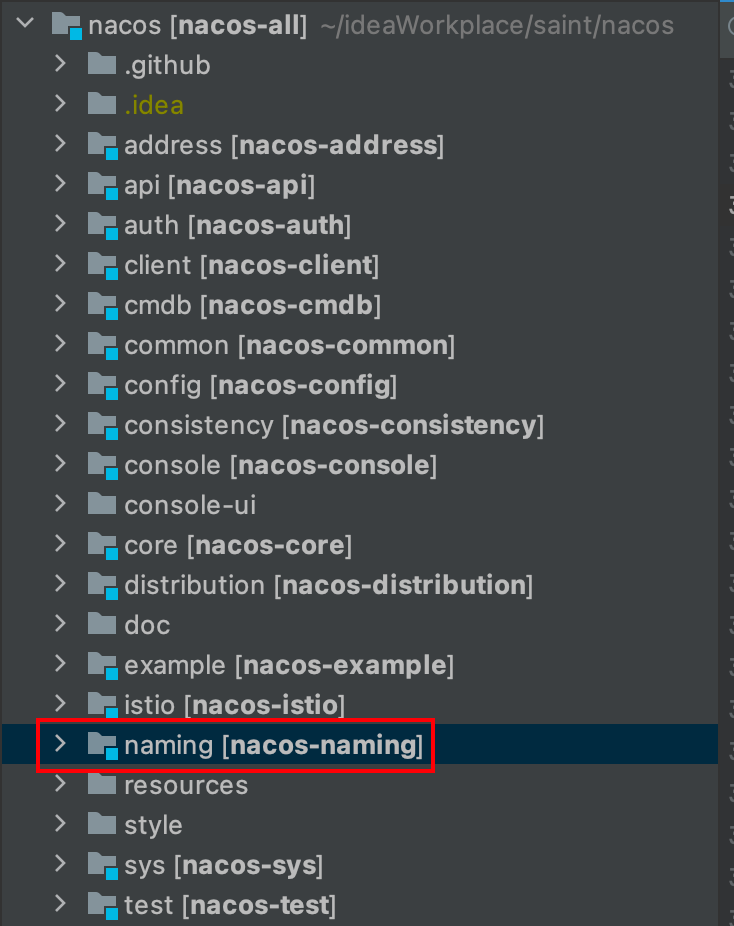

Nacos Client通过NamingProxy类调用Nacos Server，以开源框架的命名规范来看，Nacos Server的源码中应该有个和naming相关命名的模块；
在这里插入图片描述

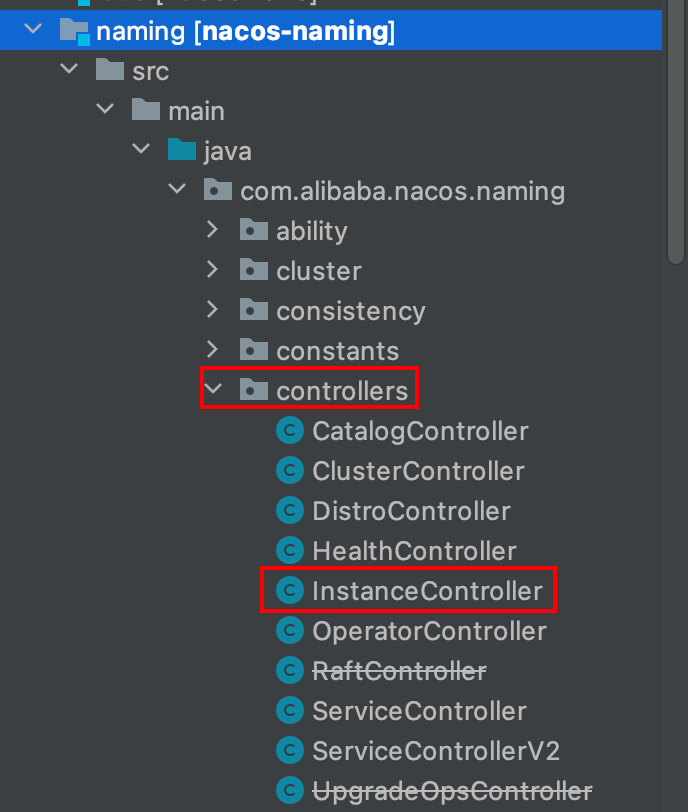

接着往下展开，找到controllers包下的InstanceController：
在这里插入图片描述

1）Server端接收服务注册请求

InstanceController#register()方法是Nacos Server接收服务注册请求的入口：

@CanDistro
@PostMapping
@Secured(parser = NamingResourceParser.class, action = ActionTypes.WRITE)
public String register(HttpServletRequest request) throws Exception {

    final String namespaceId = WebUtils
            .optional(request, CommonParams.NAMESPACE_ID, Constants.DEFAULT_NAMESPACE_ID);
    final String serviceName = WebUtils.required(request, CommonParams.SERVICE_NAME);
    NamingUtils.checkServiceNameFormat(serviceName);

    final Instance instance = HttpRequestInstanceBuilder.newBuilder()
            .setDefaultInstanceEphemeral(switchDomain.isDefaultInstanceEphemeral()).setRequest(request).build();
    // 真正注册服务的地方，serviceName为注册的服务名，namespaceId默认为public
    getInstanceOperator().registerInstance(namespaceId, serviceName, instance);
    return "ok";
}

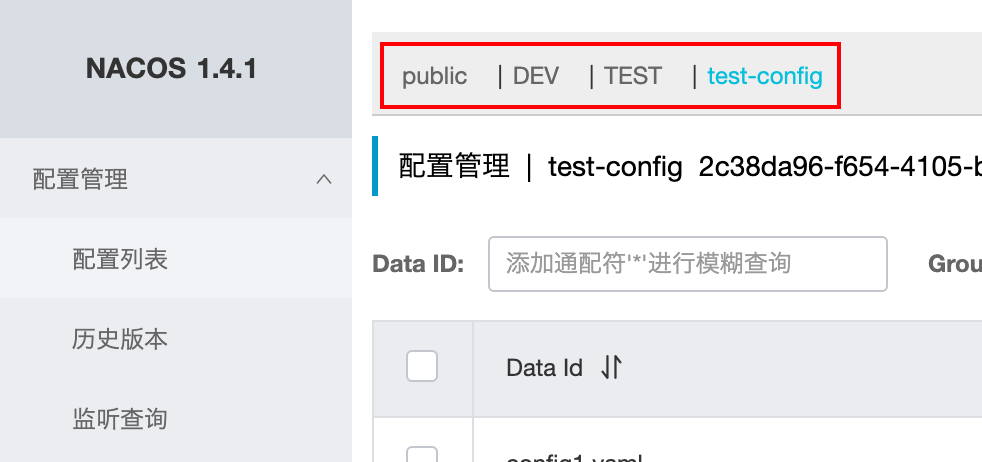

其中namespaceId可以做一层数据隔离；
在这里插入图片描述

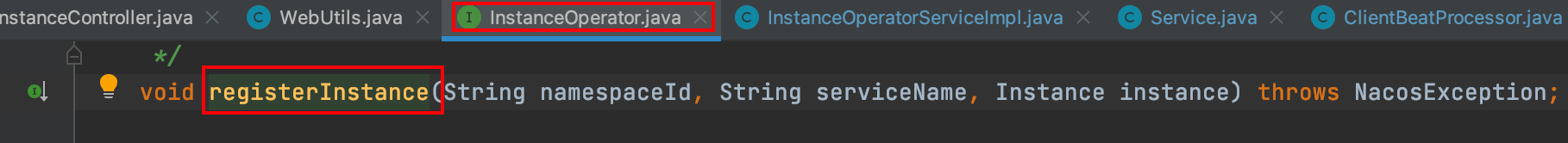

我们接着往里看getInstanceOperator().registerInstance()：
在这里插入图片描述
InstanceOperator接口有两个实现类，分别是：InstanceOperatorClientImpl，InstanceOperatorServiceImpl，由于我这里是作为服务端，我们关注InstanceOperatorServiceImpl；
在这里插入图片描述

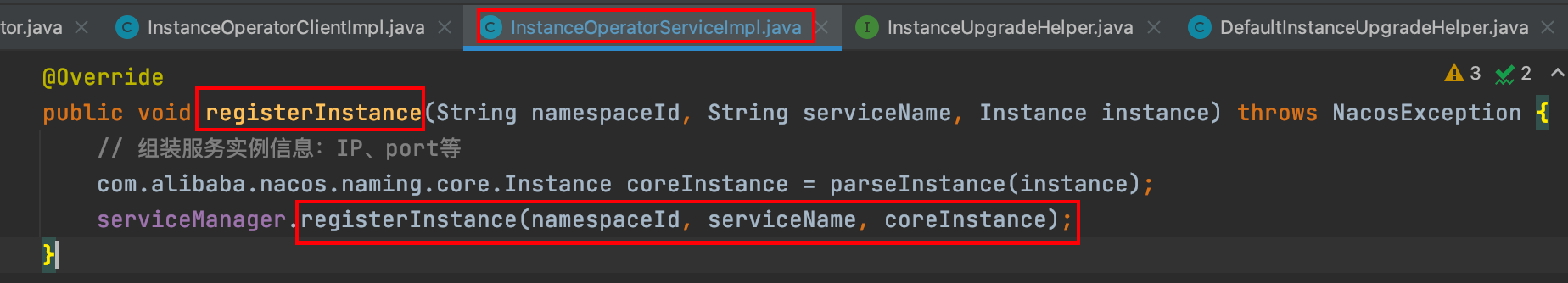

1、组装服务的实例信息，包含：IP、Port
2、调用ServiceManager的registerInstanc()方法，完成真正的服务注册操作。

在这里插入图片描述

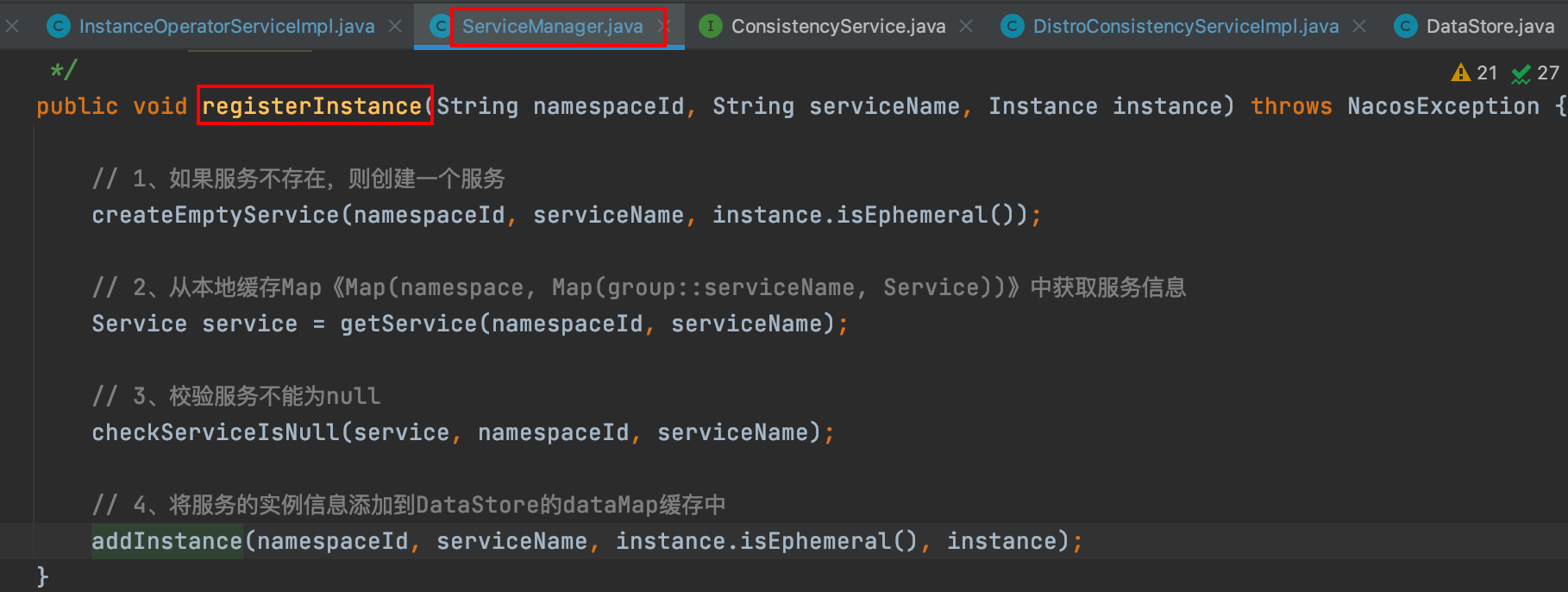

ServiceManager#registerInstanc()方法中主要做四件事：

1、如果服务不存在，则创建一个服务；
2、从本地缓存《Map(namespace, Map(group::serviceName, Service))》中获取服务信息；
3、校验服务不能为null；
4、将服务的实例信息添加到DataStore的dataMap缓存中

（1）创建服务

这里的操作也很简单，套娃套娃套娃，不对是封装、抽象。最终将服务信息保存到本地缓存serviceMap中。

public void createEmptyService(String namespaceId, String serviceName, boolean local) throws NacosException {
    createServiceIfAbsent(namespaceId, serviceName, local, null);
}

public void createServiceIfAbsent(String namespaceId, String serviceName, boolean local, Cluster cluster)
        throws NacosException {
    Service service = getService(namespaceId, serviceName);
    if (service == null) {

        Loggers.SRV_LOG.info("creating empty service {}:{}", namespaceId, serviceName);
        service = new Service();
        service.setName(serviceName);
        service.setNamespaceId(namespaceId);
        service.setGroupName(NamingUtils.getGroupName(serviceName));
        // now validate the service. if failed, exception will be thrown
        service.setLastModifiedMillis(System.currentTimeMillis());
        service.recalculateChecksum();
        if (cluster != null) {
            cluster.setService(service);
            service.getClusterMap().put(cluster.getName(), cluster);
        }
        service.validate();

        // 存储服务信息和初始化，点进去
        putServiceAndInit(service);
        if (!local) {
            addOrReplaceService(service);
        }
    }
}

private void putServiceAndInit(Service service) throws NacosException {
    putService(service);
    service = getService(service.getNamespaceId(), service.getName());
    // 服务初始化，会做健康检查
    service.init();

    // 添加两个监听器，使用Raft协议和 Distro协议维护数据一致性的，，包括：Nacos Client感知服务提供者实例变更
    consistencyService
            .listen(KeyBuilder.buildInstanceListKey(service.getNamespaceId(), service.getName(), true), service);
    consistencyService
            .listen(KeyBuilder.buildInstanceListKey(service.getNamespaceId(), service.getName(), false), service);
    Loggers.SRV_LOG.info("[NEW-SERVICE] {}", service.toJson());
}

// ”服务注册“操作，也就是将服务信息保存到本地缓存serviceMap中。
public void putService(Service service) {
    if (!serviceMap.containsKey(service.getNamespaceId())) {
        serviceMap.putIfAbsent(service.getNamespaceId(), new ConcurrentSkipListMap<>());
    }
    serviceMap.get(service.getNamespaceId()).putIfAbsent(service.getName(), service);
}

注意：在service.init()初始化服务时，会启动一个定时任务做不健康服务的服务剔除：

/**
 * Service#init()
 */
public void init() {
    // 开始一个定时任务，对不健康的服务实例做服务下线/剔除，点进去
    HealthCheckReactor.scheduleCheck(clientBeatCheckTask);
    for (Map.Entry<String, Cluster> entry : clusterMap.entrySet()) {
        entry.getValue().setService(this);
        entry.getValue().init();
    }
}

@JsonIgnore
private ClientBeatCheckTask clientBeatCheckTask = new ClientBeatCheckTask(this);

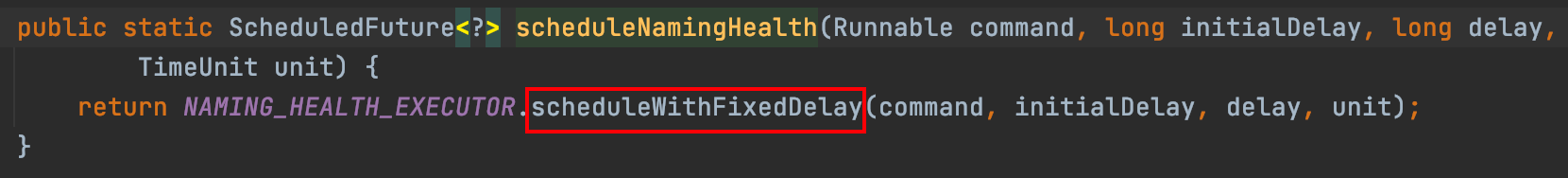

走到HealthCheckReactor.scheduleCheck()方法中，会延时5s开启一个固定延时5s的FixedDelay类型的定时任务执行服务剔除操作；
在这里插入图片描述
在这里插入图片描述

另外：由于ClientBeatCheckTask不是NacosHealthCheckTask的实现类，所以定时任务中执行的方法为ClientBeatCheckTask中的run()方法；
在这里插入图片描述

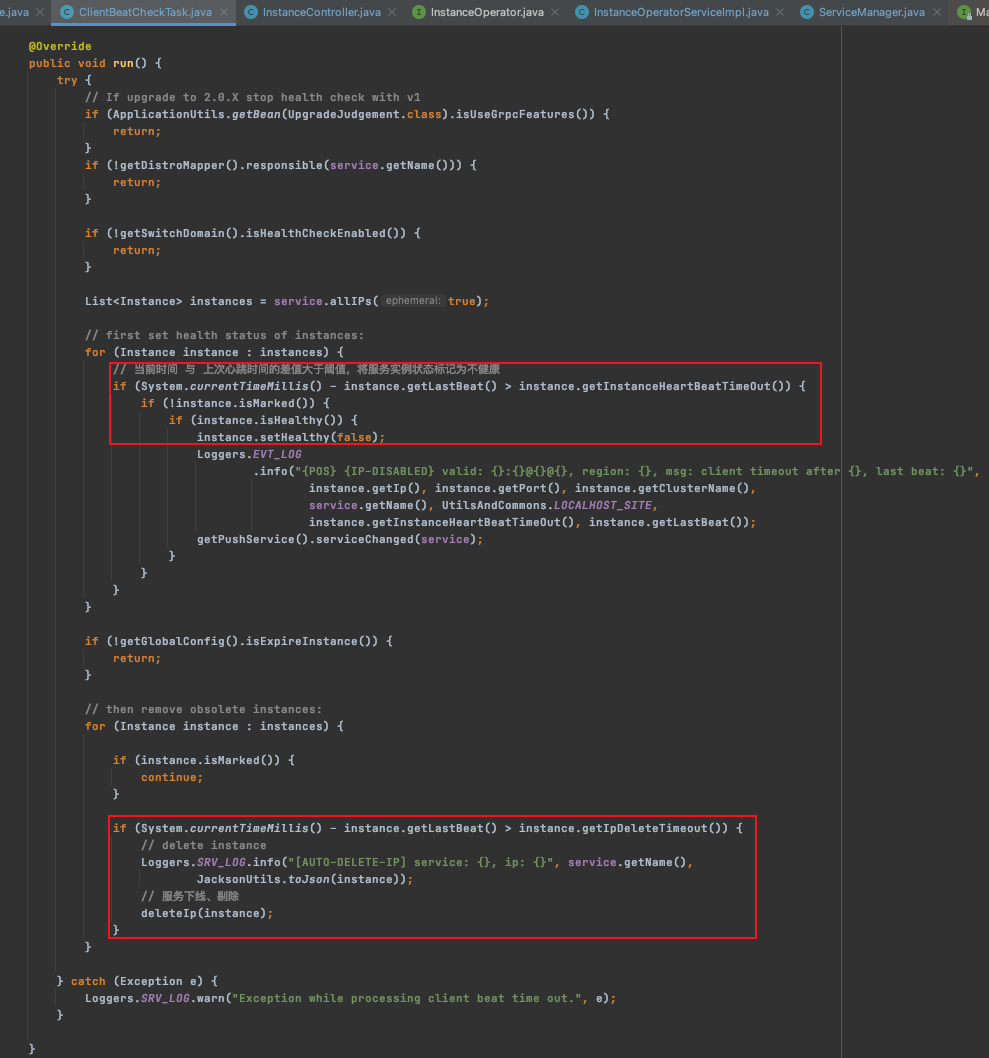

看一下ClientBeatCheckTask的run()方法：

通过判断当前时间和实例最后一次心跳时间的间隔是否大于阈值（默认15s），决定是否进行服务剔除/下线；
在这里插入图片描述

（2）从本地缓存Map中获取服务信息

从本地缓存serviceMap中获取服务信息，没别的啥操作

public Service getService(String namespaceId, String serviceName) {
   // 如果namespaceId没有的话
    if (serviceMap.get(namespaceId) == null) {
        return null;
    }
    // 点进去
    return chooseServiceMap(namespaceId).get(serviceName);
}

public Map<String, Service> chooseServiceMap(String namespaceId) {
    return serviceMap.get(namespaceId);
}

（3）校验服务不能为null

一个单纯的判空处理；

public void checkServiceIsNull(Service service, String namespaceId, String serviceName) throws NacosException {
    if (service == null) {
        throw new NacosException(NacosException.INVALID_PARAM,
                "service not found, namespace: " + namespaceId + ", serviceName: " + serviceName);
    }
}

（4）**服务实例信息"持久化"

将服务的相应实例信息保存到DataStore的serviceMap中；由于存在多个服务实例同时注册的场景，所以要加一个synchronized锁。

public void addInstance(String namespaceId, String serviceName, boolean ephemeral, Instance... ips)
        throws NacosException {

    String key = KeyBuilder.buildInstanceListKey(namespaceId, serviceName, ephemeral);

    Service service = getService(namespaceId, serviceName);

    synchronized (service) {
        List<Instance> instanceList = addIpAddresses(service, ephemeral, ips);

        Instances instances = new Instances();
        instances.setInstanceList(instanceList);

        // 保存服务信息，key为namespaceId和serviceName的结合体，点进去
        consistencyService.put(key, instances);
    }
}

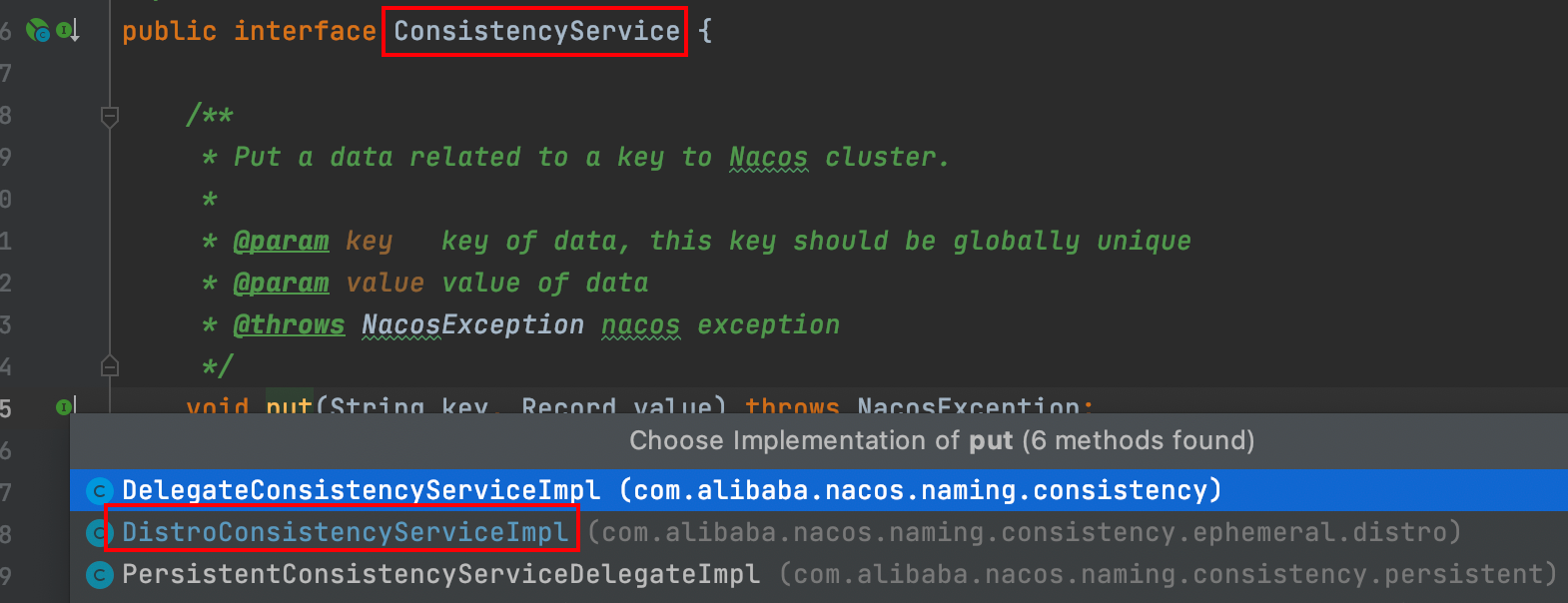

ConsistencyService是一个接口，由于我们默认是采用ephemeral方式（在聊Nacos Client时我们也有提到，服务端见Instance#isEphemeral() 或 SwitchDomain#isDefaultInstanceEphemeral()），所以以临时Client为例，我们看一下DistroConsistencyServiceImpl；如果是持久client，则关注RaftConsistencyServiceImpl。
在这里插入图片描述

@Override
public void put(String key, Record value) throws NacosException {
    // 服务实例信息持久化，点进去
    onPut(key, value);
    // If upgrade to 2.0.X, do not sync for v1.
    if (ApplicationUtils.getBean(UpgradeJudgement.class).isUseGrpcFeatures()) {
        return;
    }

    // Nacos集群间数据同步
    distroProtocol.sync(new DistroKey(key, KeyBuilder.INSTANCE_LIST_KEY_PREFIX), DataOperation.CHANGE,
            DistroConfig.getInstance().getSyncDelayMillis());
}

进入到DistroConsistencyServiceImpl类的onPut()方法：

public void onPut(String key, Record value) {

    if (KeyBuilder.matchEphemeralInstanceListKey(key)) {
        Datum<Instances> datum = new Datum<>();
        datum.value = (Instances) value;
        datum.key = key;
        datum.timestamp.incrementAndGet();
        // 往DataStore的dataMap中添加数据，点进去
        dataStore.put(key, datum);
    }

    // 如果listener中没有这个key的话直接返回，key是在创建Service时添加进去的，见ServiceManager#putServiceAndInit()方法
    if (!listeners.containsKey(key)) {
        return;
    }

    // 通知Nacos client服务端服务实例信息发生变更，这里是先添加任务；点进去
    notifier.addTask(key, DataOperation.CHANGE);
}
1. 往DataStore的dataMap中添加数据
@Component
public class DataStore {

    private Map<String, Datum> dataMap = new ConcurrentHashMap<>(1024);

    public void put(String key, Datum value) {
        // 单纯的往一个Map缓存放一下数据
        dataMap.put(key, value);
    }
}
2. 进入到Notifier类内部，通知服务实例信息变更

进入到DistroConsistencyServiceImpl的内部类Notifier，先看其addTask()方法：
在这里插入图片描述
在这里插入图片描述
最重要的一步将服务实例信息添加到tasks任务队列中，按常理来说到这也就结束了；但是添加到任务队列之后呢，怎么处理嘞？
我们注意到DistroConsistencyServiceImpl中有一个@PostConstruct修饰的init()方法，也就是说在DistroConsistencyServiceImpl类构造器执行之后会执行这个方法启动Notifier通知器:
在这里插入图片描述
在这里插入图片描述

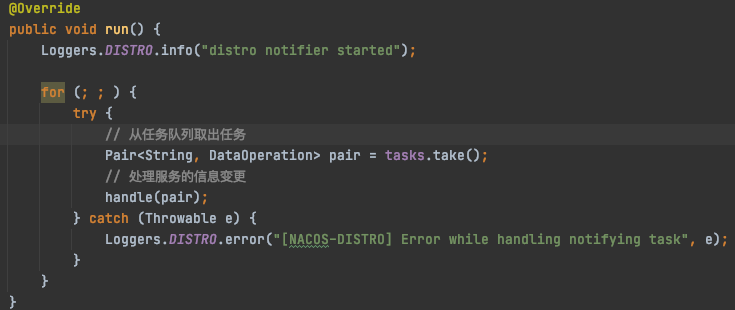

我们走入Notifer#run()方法：

首先从tasks任务丢列中取出任务，调用自己的handle()方法处理任务：
在这里插入图片描述

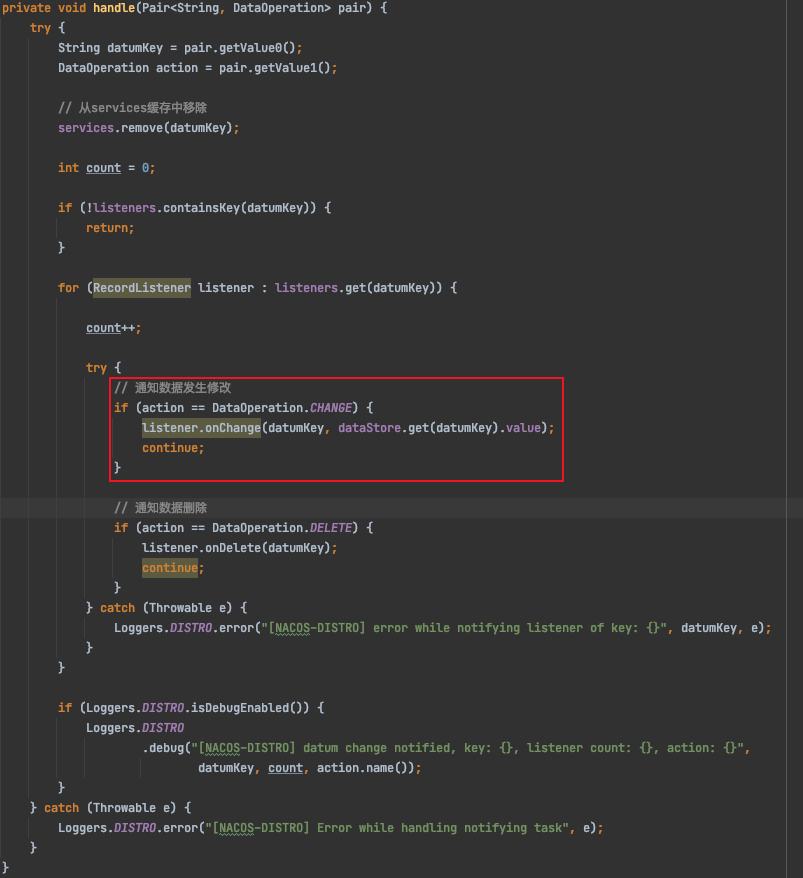

handle()方法中调用监听器listener的onChange()/onDelete()方法执行相应通知数据更新、删除的逻辑。
在这里插入图片描述
下面我着重看一下通知数据变更的onChange()方法：

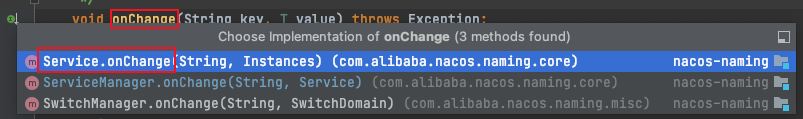

RecordListener是一个接口，它有三个实现，我们进入到它的实现类Service中；

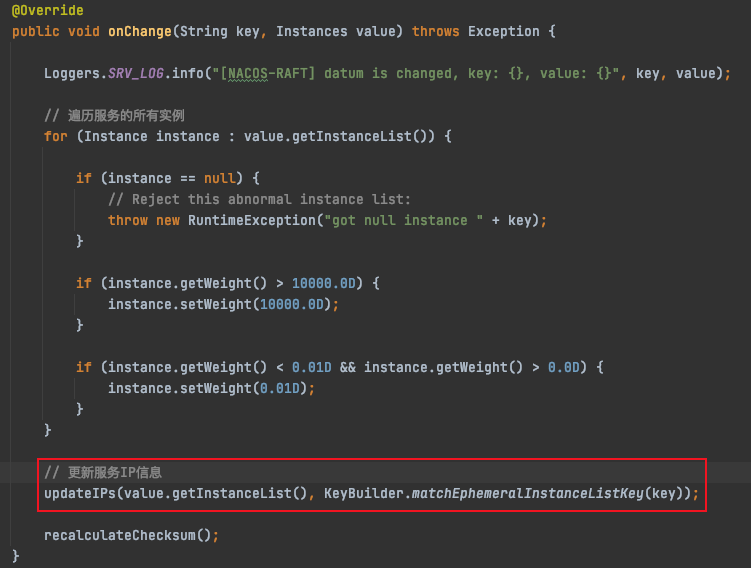

在这里插入图片描述

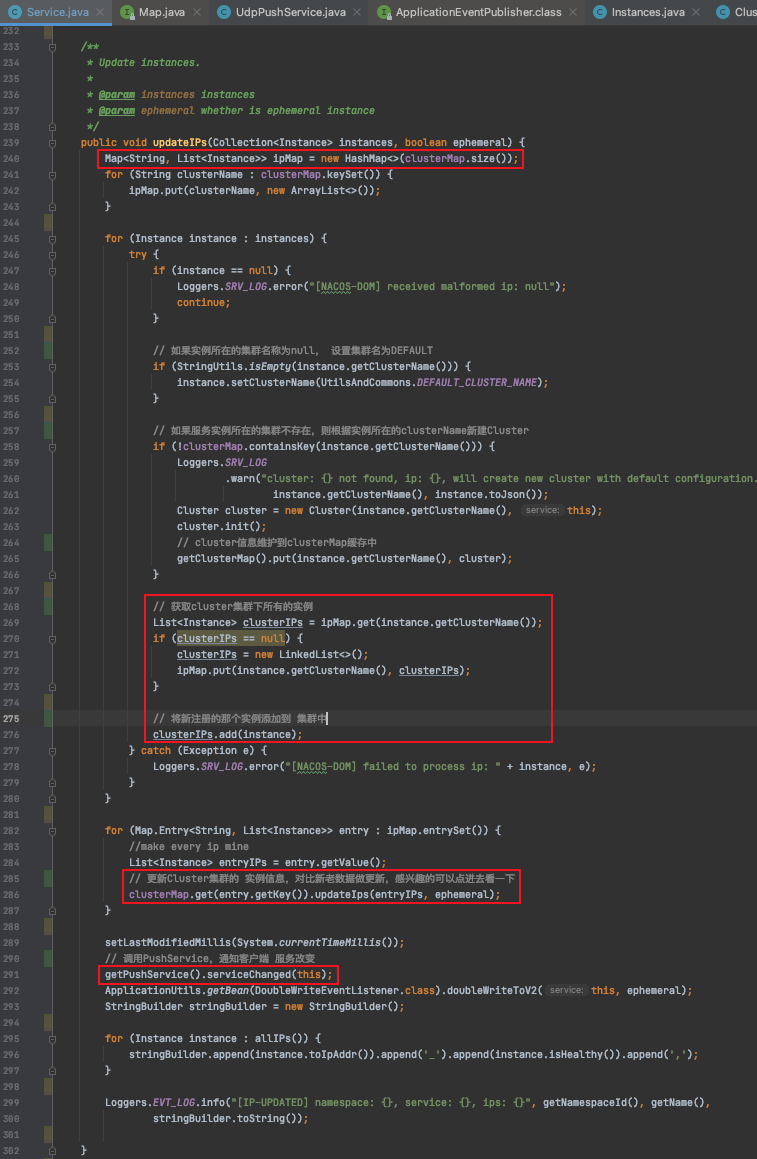

着重看一下updateIPs()方法，其他代码不涉及到主链路；
在这里插入图片描述
遍历要注册的instance集合，采用一个临时的Map记录clusterName和Instance实例的对应关系，然后更新clusterMap<clusterName, Cluster>：

维护Cluster中实例的代码大家感兴趣可以点进去看看，主要思想还是比对新老数据，找出新的instance，与挂掉的instance，最后更新 cluster对象里面的存放临时节点的集合 或 存放永久节点的集合。

最后调用PushService通知单客户端服务信息发生变更。
在这里插入图片描述

OK，fine！Nacos服务注册，服务端主要是将服务信息和服务的实例信息保存到两个Map（serviceMap、dataMap）中；启动一个延时5s执行的定时任务做服务剔除/下线；Notifier做普通服务集群实例信息维护，调用PushService通知客户端服务信息发生变更。

2）Server端接收心跳请求

InstanceController#beat()方法是Nacos Server接收心跳请求的入口：

其内部调用InstanceOperator接口的handleBeat()方法做心跳判断；
在这里插入图片描述

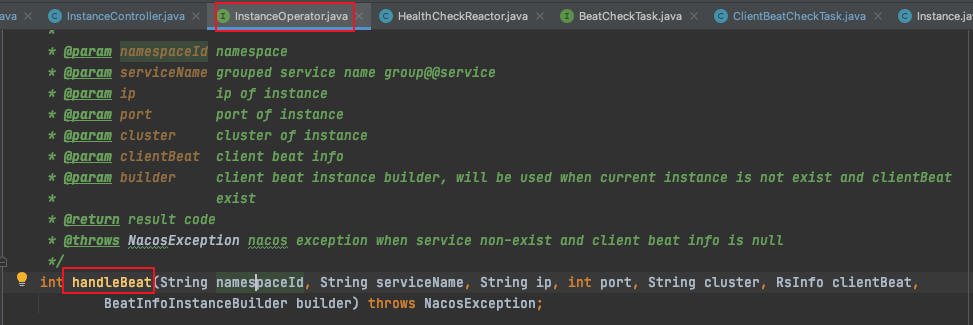

InstanceOperator有两个实现类，我们这里讨论的是服务端如何处理客户端的心跳请求，因此我们看InstanceOperatorServiceImpl类；
在这里插入图片描述
在这里插入图片描述

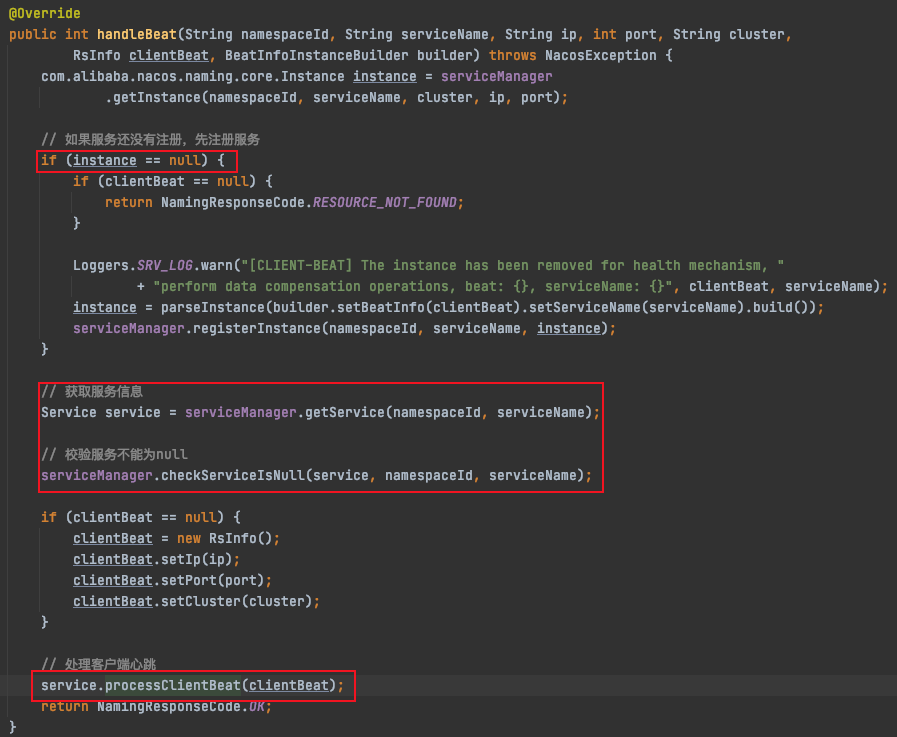

InstanceOperatorServiceImpl#handleBeat()：

1、如果服务还没有注册，就先注册；
2、接着获取服务信息，校验服务不能为null；
3、最后，调用Service#processClientBeat()处理客户端心跳；

在这里插入图片描述

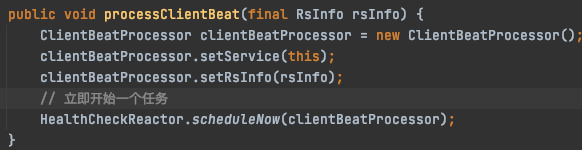

Service#processClientBeat()中启动一个只执行一次的任务：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

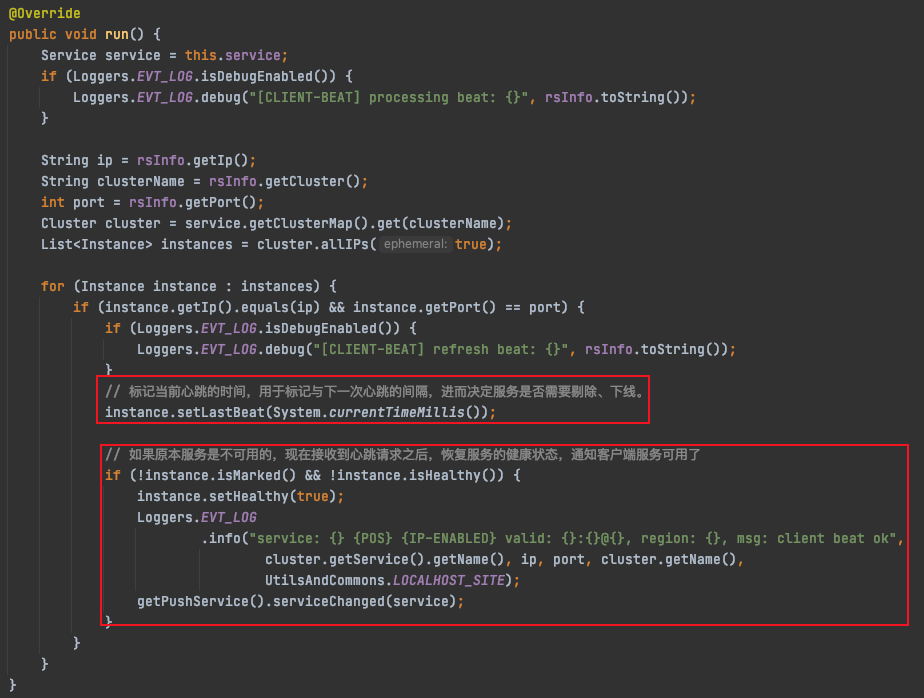

任务的逻辑体现在ClientBeatProcessor#run()方法中：

1、更新实例的最后一次心跳时间，进而决定服务是否需要下线/剔除；
2、如果服务之前是不可用的，则设置服务为可用的，并调用PushService通知客户端；

在这里插入图片描述

服务端对于心跳的处理，主要两件事：维护心跳的最后一次时间，如果服务变为可用状态则通知客户端；另外在服务注册创建Service服务时会启动一个固定延时5S执行的定时任务做服务的剔除，其中以心跳时间为根本逻辑。

最后

以上就是着急哈密瓜为你收集整理的图文详述Nacos服务注册源码分析一、Nacos服务注册流程图二、Nacos服务注册入口的全部内容，希望文章能够帮你解决图文详述Nacos服务注册源码分析一、Nacos服务注册流程图二、Nacos服务注册入口所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
点赞(42)

相关文章

OSD_SLOW_PING_TIME_BACK Long heartbeat ping times on back interface seen
OSD_SLOW_PING_TIME_BACK Long heartbeat ping times on back interface seen
Postgresql中TCP keepalive相关设置使用
Postgresql中TCP keepalive相关设置使用
Netty源码解析-ReadTimeoutHandler、WriteTimeoutHandler
Netty源码解析-ReadTimeoutHandler、WriteTimeoutHandler
Netty超时控制handler
Netty超时控制handler
图文详述Nacos服务注册源码分析一、Nacos服务注册流程图二、Nacos服务注册入口
图文详述Nacos服务注册源码分析一、Nacos服务注册流程图二、Nacos服务注册入口
Netty 如何实现心跳机制与断线重连？
Netty 如何实现心跳机制与断线重连？
【计算机网络】HTTP 协议详解1. HTTP 协议介绍2. HTTP 协议的工作过程3. Fiddler 抓包工具介绍4. HTTP 协议格式总览5. HTTP 请求（Request）6. HTTP 响应（Response）7. 通过 form 表单构造 HTTP 请求8. 通过 ajax 构造 HTTP 请求
【计算机网络】HTTP 协议详解1. HTTP 协议介绍2. HTTP 协议的工作过程3. Fiddler 抓包工具介绍4. HTTP 协议格式总览5. HTTP 请求（Request）6. HTTP 响应（Response）7. 通过 form 表单构造 HTTP 请求8. 通过 ajax 构造 HTTP 请求
NettyHttp协议解析实现
NettyHttp协议解析实现

评论列表共有 0 条评论

立即
投稿
返回
顶部
