当你会用手上的开发板，点个灯后，就可以学习时钟体系了。还不会或者有疑问的可以看看这篇

嵌入式Linux入门-从启动代码开始，真正从0开始点个灯

 嵌入式Linux学习系列全部文章：嵌入式Linux学习—从裸机到应用教程大全

我不喜欢上来就讲怎么写代码，怎么操作，那和嵌入式学习方法其实是相违背的。

学习嵌入式，读Datasheet（数据手册）的能力必不可少，特别是读英语原版手册。

所以呢，我们就从手册开始。

所用SOC：S3C2440，ARM架构。（再次说明，什么板子都差不多，关键在于学习流程和方法）

1. 了解时钟体系

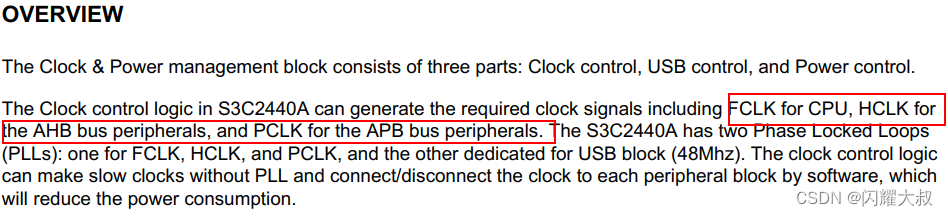

让我们翻开芯片手册，找到时钟那一章。开头就非常明确的说明了，什么时钟用在什么地方（红框部分）。

FCLK用于CPU，HCLK用于AHB外设，PCLK用于APB总线外设。

AHB(Advanced High Performance Bus),高级高性能总线。也就是速度比较快，比如sdram。

APB(Advanced Peripheral Bus)，外围总线的意思。速度相对慢，比如UART。

1.1 选择时钟源

我们接着往下看

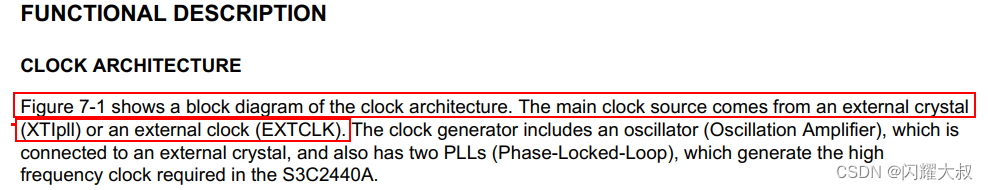

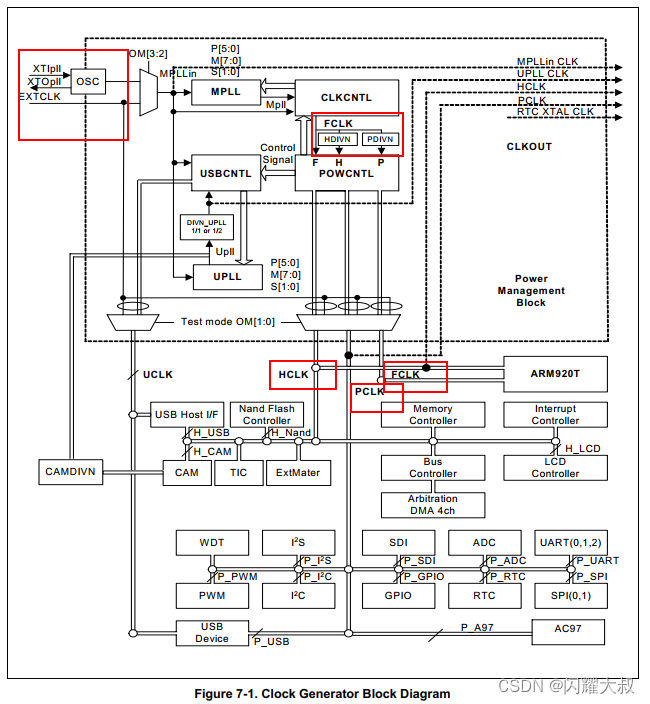

 这一段告诉我们：接下来有个框图，展示了时钟体系结构。主时钟来自外部晶振或者外部时钟。

从左上的入口开始看，可以看出时钟源有两种分别为 ：晶振(通过OSC进入)、外部时钟。(跟文字描述对上了)

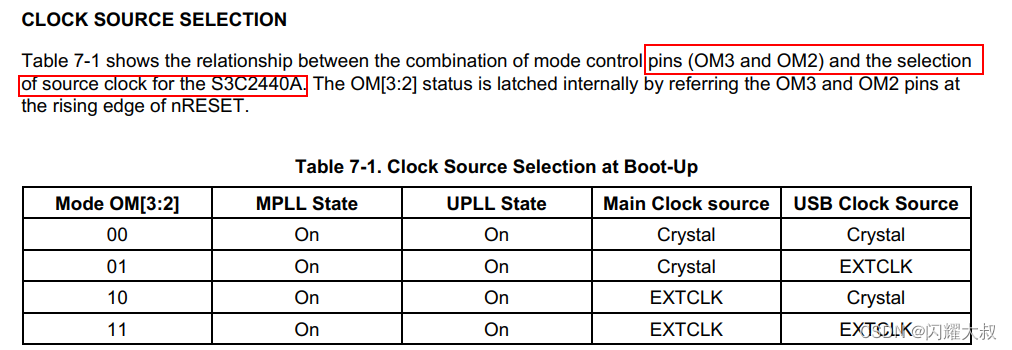

选择时钟源方法：通过设置OM3、OM2的引脚可以设置OM[3:2]的状态，来选择时钟源。

这是怎么知道的？框图上有，但是新手看框图可能看不明白，我们回到手册看

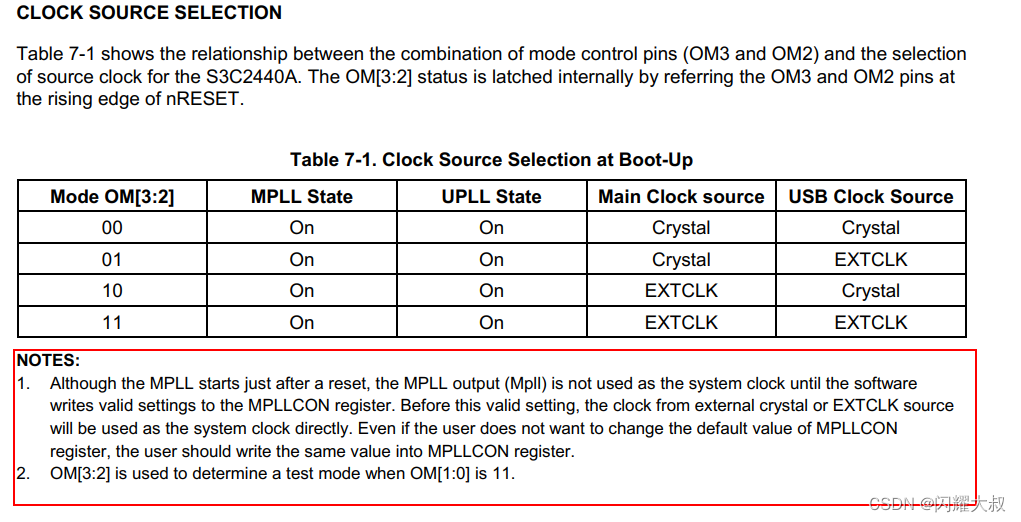

 文字描述很清晰地说明了，OM3和OM2引脚如何决定了选择时钟源。crystal就是晶振，EXTCLK就是external clock，外部时钟。

1.2 时钟频率的计算

接下来就看到了这里，这一段可能就比较模糊难懂了，不需要完全懂。

锁相环（PLL）就是用来使输入的时钟源产生不同频率的时钟的，我们结合之前的时钟体系大框图。

从入口看：通过OM的时钟源进入MPLL锁相环，MPLL直接提供给FCLK, FCLK通过HDIVN分频给HCLK，通过PDIVN分频给PCLK。

重要结论：FCLK=MPLL输出频率

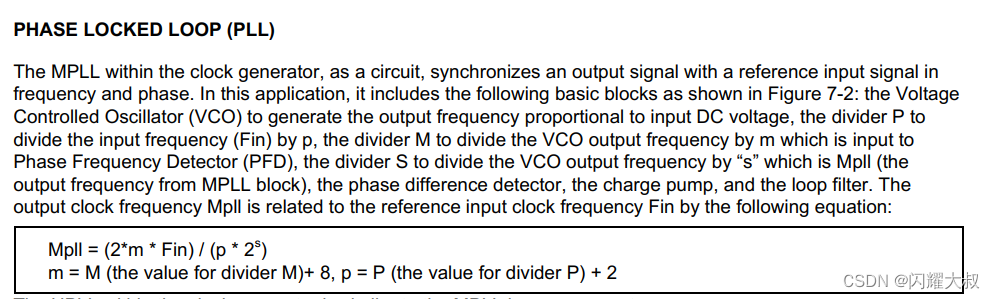

不能完全看懂上面的英文，但是可以看到MPLL的计算公式！这就够了。

重要结论：通过设置MPLLCON里的P、M、S 的值，可以设置PLL的输出频率(MPLL)。

 1.3 时序

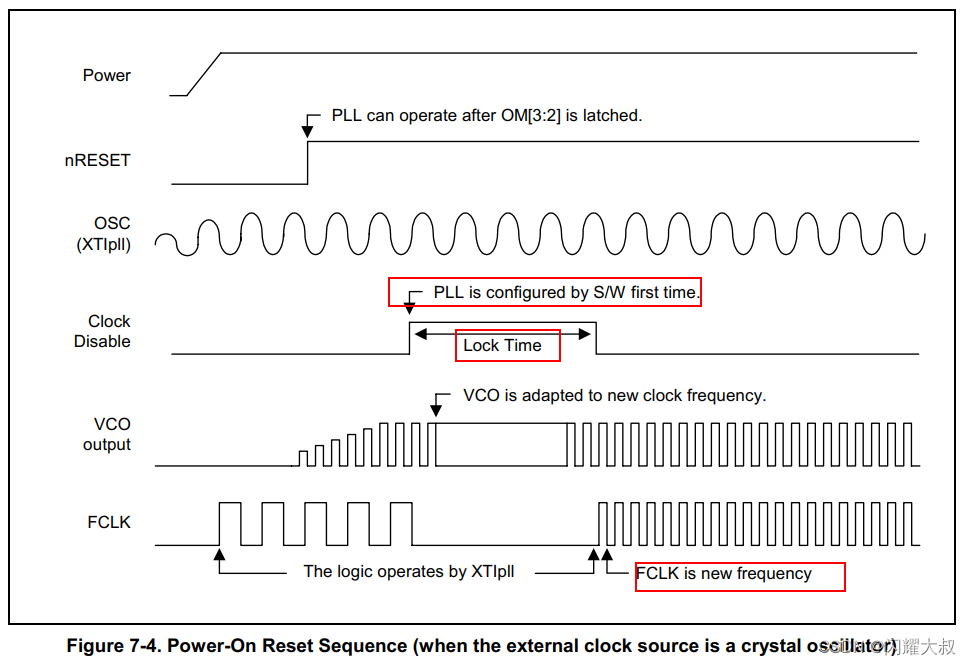

接着看会发现这样的图

通过上面时序图发现刚上电时FCLK就是外部晶振频率，12MHZ,但是运行一段时间后，通过程序改变其频率设置，但是会有一个锁定时间Lock Time，这个时间也是可以调节的，过来这个时间后FCLK才变成用户想要的频率。

其实仔细看手册的朋友，在看到这张图之前，就会发现前面早就有文字描述。

就是前文提到过的内容下面还有NOTES：注意：

虽然MPLL在复位后就启动，但直到软件将有效的设置写入MPLLCON寄存器时，才将MPLL输出(MPLL)作为系统时钟。在此有效设置之前，外部crystal或EXTCLK源的时钟将直接用作系统时钟。即使用户不想更改MPLLCON寄存器的默认值，也应该将相同的值写入MPLLCON寄存器。

重要结论：LOCKTIME可设置，MPLL设置要放在最后，因为设置完结果locktime，就启用新频率了。

归纳上文

以外部时钟源为晶振为例：
1 上电，复位。
2 FCLK根据OM[3:2]的值， FCLK=晶振。
3 等待晶振发出时钟稳定后，释放nRESET，PLL锁存OM[3:2]的值。
4 配置MPLL，进入lock time，等待配置完成。此时的FCLK无输出，CPU停止。
5 配置完成，lock time 时间到，然后FCLK输出按照新配置的频率，CPU运行。

2. 编程设置时钟

目的：使FCLK=400MHz，HCLK=100MHz，PLCK=50MHz
使用时钟源为12MHz的晶振

根据前面分析可得：

1.OM[3:2]的状态设置为00，即OM3 、OM2引脚都接地。

2.设置LOCKTIME
4.设置时钟分频控制（CLKDIVN）寄存器的HDIVN、PDIVN
3.设置MPLLCON寄存器的P、M、S

还是那句话，要实现什么功能，无非就是

1.设置相应控制寄存器，

2.设置相应数据寄存器。

我们看懂了前文，就知道，我们下一步就该去数据手册找相应寄存器的地址和如何配置了。

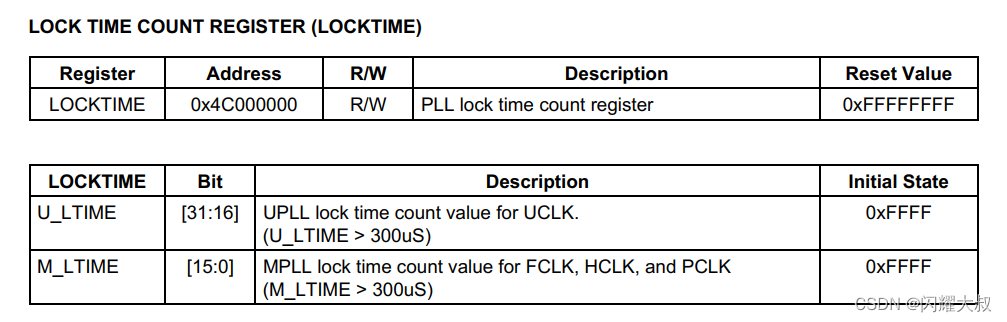

2.1 设置LOCKTIME

 LOCKTIME我们取默认值就行了，保险起见，通过程序设置一遍。

	ldr r0, =0x4C000000
	ldr r1, =0xFFFFFFFF
	str r1, [r0]

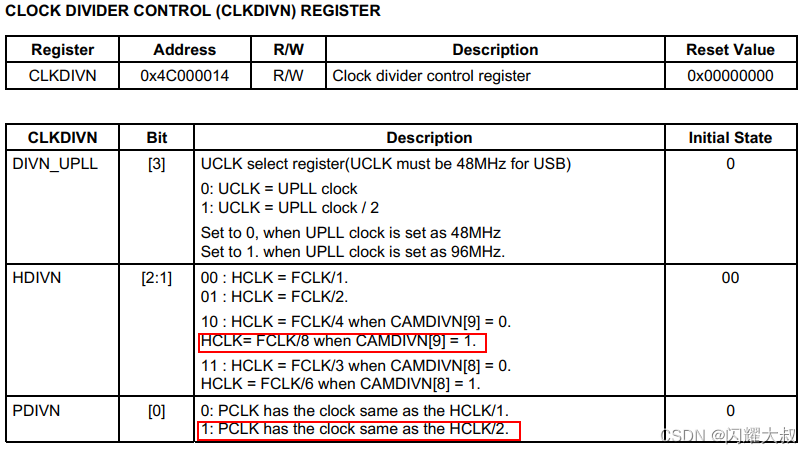

 2.2 设置CLKDIV

FCLK=400MHz，HCLK=100MHz，PLCK=50MHz

FCLK：HCLK：PLCK=8:2:1；当CAMDIVN[9]=1,HCLK=FCLK/8,查手册，发现默认值就是1，不用管。

因此：CLKDIVN地址为0x4C00014,值应当设置为0x5

	ldr r0, =0x4C000014
	ldr r1, =0x5
	str r1, [r0]

2.3 设置MPLL

Fin为晶振：12M，要想Mpll=400M，很简单，根据公式，凑一凑

      m = MDIV+8 = 92+8=100
      p = PDIV+2 = 1+2 = 3
      s = SDIV = 1
      FCLK = 2*m*Fin/(p*2^s) = 2*100*12/(3*2^1)=400M

MDIV=92，PDIV=1，SDIV=0.

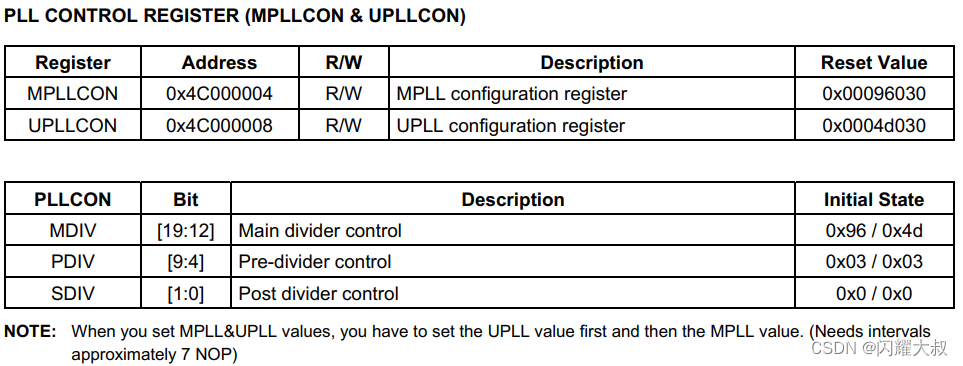

从芯片手册找到MPLLCON的地址0x4C000004.

	ldr r0, =0x4C000004
	ldr r1, =(92<<12)|(1<<4)|(1<<0)
	str r1, [r0]

2.3 找找有没有别的注意事项

到这一步，看似已经完成了，但是还得翻翻手册，看看有没有一些需要设置的地方。

还真的有！

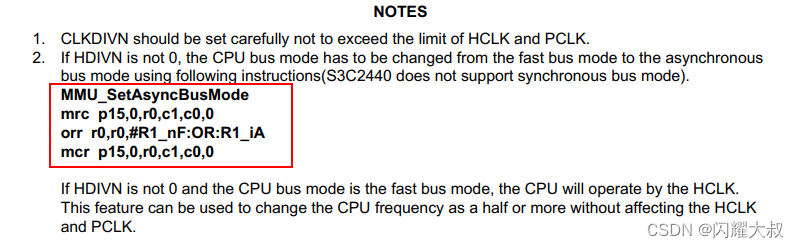

 如果HDIVN不是0, CPU总线模式必须按照如下指令从快速总线模式修改为异步总线模式(S3C2440不支持同步总线模式)。

手册把代码都给你了！直接用

	mrc p15,0,r0,c1,c0,0
	orr r0,r0,#0xc0000000   //R1_nF:OR:R1_iA
	mcr p15,0,r0,c1,c0,0

当然，通过时序图我们知道，MPLL设定好后就会进入LOCKTIME，所以这一步，应当放在设置MPLL之前.

3. 完整编程

3.1 启动代码

就是把上文中的连起来，前面加个关闭看门狗，后面加个设置栈，跳转就完事了。

.text
.global _start

_start:

	/* 关闭看门狗 */
	ldr r0, =0x53000000
	ldr r1, =0
	str r1, [r0]

	/* 设置MPLL, FCLK : HCLK : PCLK = 400m : 100m : 50m */
	/* LOCKTIME(0x4C000000) = 0xFFFFFFFF */
	ldr r0, =0x4C000000
	ldr r1, =0xFFFFFFFF
	str r1, [r0]

	/* CLKDIVN(0x4C000014) = 0X5, tFCLK:tHCLK:tPCLK = 1:4:8  */
	ldr r0, =0x4C000014
	ldr r1, =0x5
	str r1, [r0]

	/* 设置CPU工作于异步模式 */
	mrc p15,0,r0,c1,c0,0
	orr r0,r0,#0xc0000000   //R1_nF:OR:R1_iA
	mcr p15,0,r0,c1,c0,0

	/* 设置MPLLCON(0x4C000004) = (92<<12)|(1<<4)|(1<<0)
	 *  m = MDIV+8 = 92+8=100
	 *  p = PDIV+2 = 1+2 = 3
	 *  s = SDIV = 1
	 *  FCLK = 2*m*Fin/(p*2^s) = 2*100*12/(3*2^1)=400M
	 */
	ldr r0, =0x4C000004
	ldr r1, =(92<<12)|(1<<4)|(1<<0)
	str r1, [r0]

	/* 一旦设置PLL, 就会锁定lock time直到PLL输出稳定
	 * 然后CPU工作于新的频率FCLK
	 */

	/* 设置内存: sp 栈 */
	ldr sp, =4096  /* nand启动 */

	bl main

halt:
	b halt

3.2 C代码

一个让三个LED循环亮起来的小程序，时钟设置成功，运行速度快，就会循环得快。

#include <stdio.h>
void delay(volatile int d)
{
	while (d--);
}

int main(void)
{
	int val = 0;  /* val: 0b000, 0b111 */
	int tmp;
	unsigned int *GPFCON,*GPFDAT;
	GPFCON = 0x56000050;
	GPFDAT = 0x56000054;

	/* 设置GPFCON让GPF4/5/6配置为输出引脚 */
	*GPFCON &= ~((3<<8) | (3<<10) | (3<<12));
	*GPFCON |=  ((1<<8) | (1<<10) | (1<<12));

	/* 循环点亮 */
	while (1)
	{
		tmp = ~val;
		tmp &= 7;
		*GPFDAT &= ~(7<<4);
		*GPFDAT |= (tmp<<4);
		delay(100000);
		val++;
		if (val == 8)
			val =0;

	}

	return 0;
}

3.3 验证效果

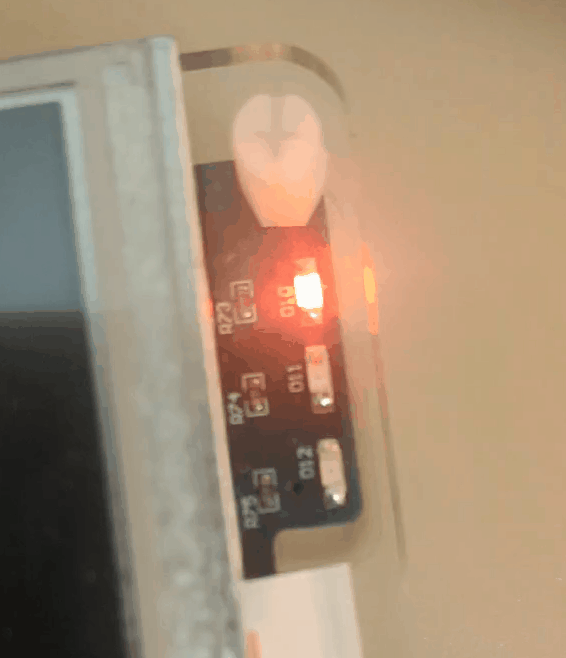

把上述启动代码，和C代码编译链接得到二进制文件，烧录。

 再来看看把下面这段没有设置时钟的启动代码和C代码连接是什么效果。

.text
.global _start
_start:
//关闭看门狗
	LDR r0,=0x53000000
	MOV r1,#0
	STR r1,[r0]
//初始化堆栈
	LDR SP,=4096
//跳转至main
	BL main
//无限循环
halt:
	B halt
