概述

在目标检测、目标跟踪领域，提取region proposal都是最基本环节。本文概述了从 sliding window 到 selective search，然后升级到 region proposal network的过程。核心在于理解 selective search算法和 region proposal network的设计思想。

1. 从sliding window 到 selective search 的候选区域提取

目标检测 vs. 目标识别

目标识别算法是指在一张给定的图像中识别出给定的物体。他将整张图像作为输入，然后输出类别的标签并给出图像中出现物体的概率。如上图，直接输入objection recognition算法中，算法会反馈图像的类别dog, confident score 0.9987.

目标检测任务不仅仅要返回图像中主要包含那些物体，而且还要返回该图像中包含了多少物体？他们在哪里（一般用BoundingBox进行标注）？

目标识别算法是所有目标检测算法的核心。假设我们已经拥有了非常强大的目标识别算法，但是该算法也仅仅能够告诉我们目标(如狗)是什么，却不能告诉我们目标在哪里？有多少个目标？

为了完成目标检测任务，我们需要选择一个更小的区域（sub-regions，patches）,然后利用目标识别算法去识别各个patches是否包含high confident score的objections。

因此，一个非常基础但很重要的环节在于：如何从一张图像中又快又好地提取出这样的patches?其实最直接的方法提取region proposal(候选区域)的方式就是采用滑窗方法。但是sliding window方法非常消耗时间，因此研究学者提出了基于selective search策略的区域候选算法。

note1：提取patches算法更学术一点叫做region proposal algorithm

note2：好，指的是patches中尽可能恰好包括objects

note3：快，指的是有效速度。因为不同目标之前存在位置和尺度差异，如果采用遍历法，明显就是不合理的。

Sliding window 滑窗技术

使用sliding window方法中，我们使用window对整幅图像进行遍历，然后利用目标识别算法所有的patches进行检查。这实际上就是一个穷举的过程。此外，在遍历搜索过程中，我们不仅仅要遍历单个尺度的window，还有对多尺度的window进行检测。因此，sliding window策略是非常消耗时间的。还有就是，sliding window算法对固定比例patches提取非常适合，但是由于projection的时间原因，固定的比例是很难保证的。如果要将不同比例考虑进去，sliding window的时间效益又将大打折扣。

region proposal algorithm

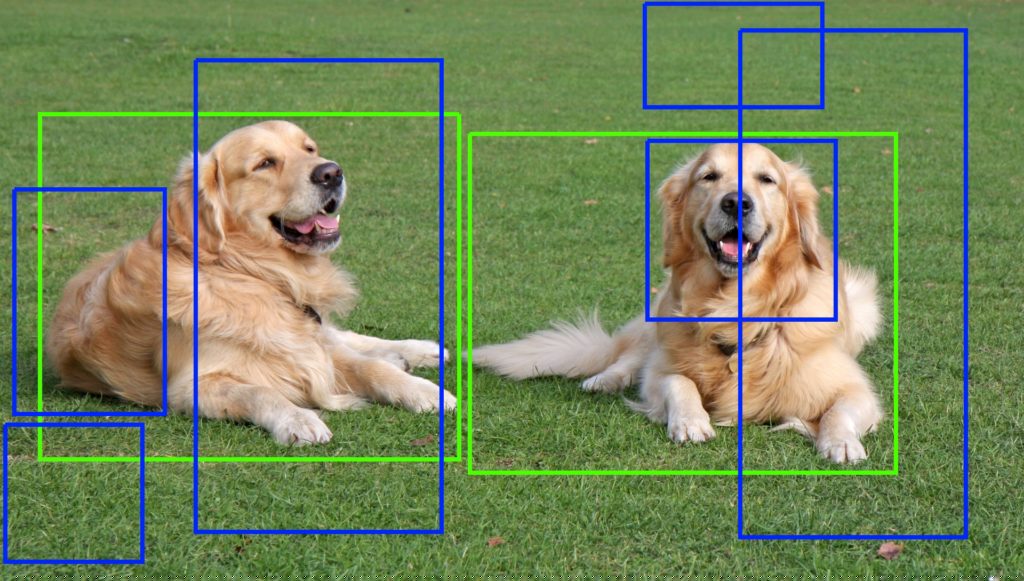

候选区域提取。绿框：真阳性 true positive 蓝框：假阳性 false positive

sliding window （受平移、尺度、比例影响）存在的根本问题就是漫无目的性的搜索，恰恰region proposal algorithm就是为了解决这个问题。候选区域提取算法将图像作为输入，并输出边界框BoundingBox，该边界框对应于图像中最有可能是对象的所有patches。这些BoundingBox可能存在噪声、重叠，也可能偏离了目标，但是大多数候选区域应该与图像中的目标非常接近。这样，我们在后面直接对这些BoundingBox进行目标识别就好了。在所有的region proposal algorithms中， selective search based 非常有代表性（快，有很高的召回率recall），进而提取BoundingBox。

selective search

原始的输入图像采用graph-based适当分割结果采用graph-based过分割结果

selective search最核心的点在于通过颜色、文理、形状或者大小等将原始的输入图像划分成等级区域(实质就是分割，如上图所示)。但是直接分割的图片不能用来做物体检测，原因有二：

1 大多数物体包含俩种以上的颜色（尤其受到光照影响，一个物体可能包含更丰富的颜色信息）

2 如果物体之间有重叠，这种方法无法处理，比如杯子放在盘子上的情况

为了更好地解决上面的两个问题，自然而然的我们想到了使用更好的分割方法，但是这并不是我们的目标（图像分割本来就是一个非常大的领域）。我们这里需要的是一个不错的分割结果就好，至少需要满足分割后的区域可以尽可能的覆盖原图像中的物体。所以，selective search中使用了[1]中的分割算法进行过分割（如上图所示）。selective search将过分割图像作为初始输入，并执行以下步骤：

step 1:根据论文[1]分割的图片画出多个框，把所有框放入列表Region中

step 2:根据相似程度（颜色，纹理，大小，形状等），计算Region中框之间的俩俩形似度，把相似度放入列表A中

step 3:从列表A中找出相似度最大的俩个框a,b并且合并

Step 4:把合并的框加入列表Region中，从A中删除和a，b相关的相似度，重复步骤2，直至清空A

最终只需要对Region中的框进行图片分类，就可以得到原图的检测结果。候选框从数十万降到几千（R-CNN中俩千左右）。

graph-base过分割后形成Hierarchy - bottom-up 策略。它显示了等级分割过程的初始、中间和最后一步
绿框：生成的真阳性边界框 true positive BoundingBox 蓝框：生成的假阳性边界框 false positive BoundingBox

selective search 区域归并

那么如何计算两个区域之间的相似性？ selective search运用了基于颜色、文理、形状、大小进行相似性度量。

颜色相似性：A color histogram of 25 bins is calculated for each channel of the image and histograms for all channels are concatenated to obtain a color descriptor resulting into a 25×3 = 75-dimensional color descriptor. 对于图像的每一个通道我们需要计算25bin的颜色直方图，然后每一个颜色通道的直方图拼接在一起，形成颜色描述子（75维）。

纹理相似性：对于图像的每个通道，利用高斯差分对8个方向进行计算提取纹理特征。对于每个颜色通道的每个方向，利用10-bin直方图进行表示，这样便形成了纹理描述子（10*8*3=240维）。

尺寸相似性：尺度相似性鼓励更小的区域早日合并。它确保在图像的所有部分形成所有尺度的候选区域。如果没有考虑这个相似度测度，那么一个区域会一个一个地吞噬所有较小的相邻区域，那么，多个比例的候选区域将只在特定的位置产生。

形状兼容性相似性：两个区域重合比例程度。

两个区域之间的最终相似度定义为上述4个相似点的线性组合。

Python+OpenCV的代码实现：https://download.csdn.net/download/shenziheng1/10751868。示例结果如下：

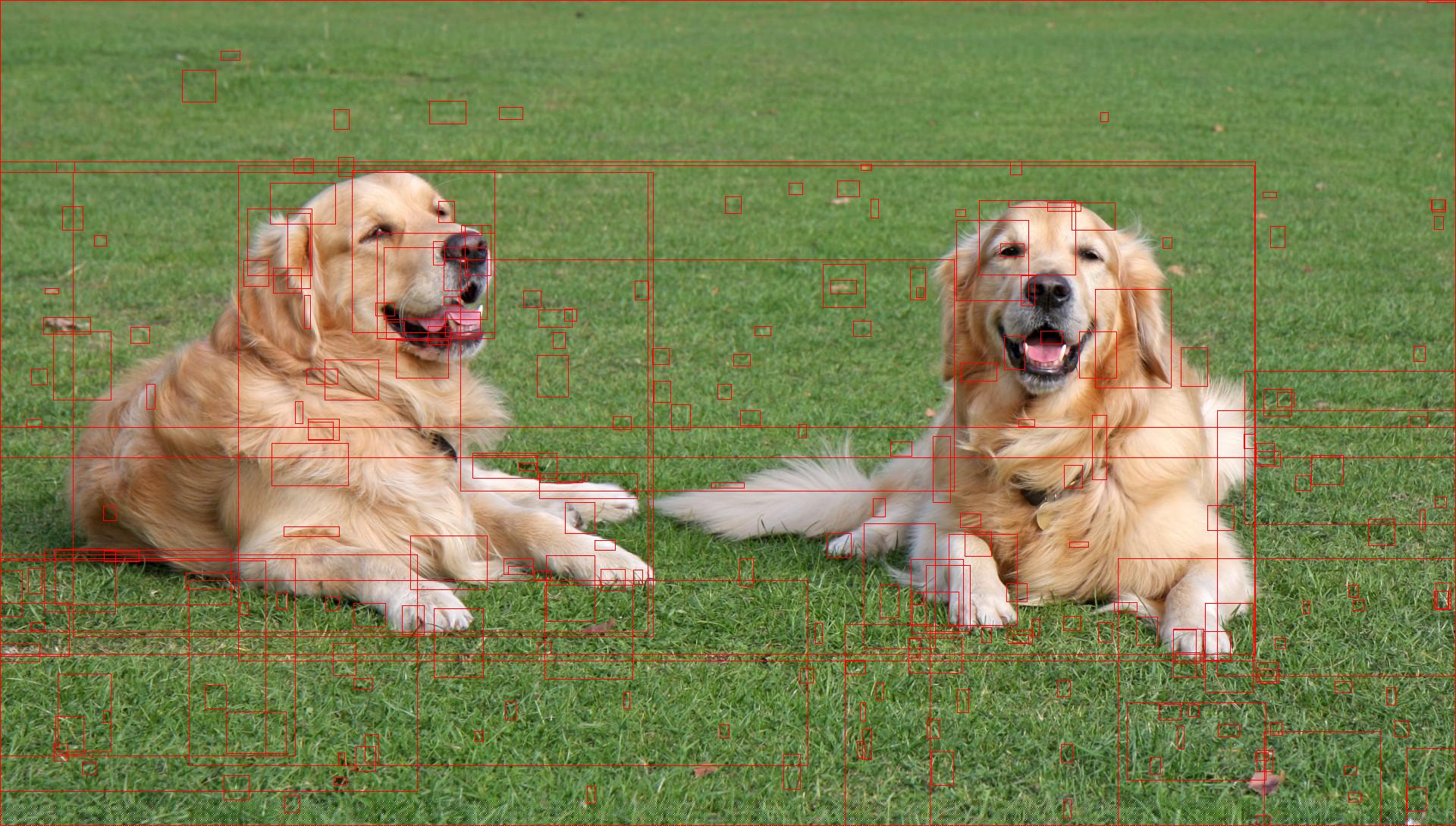

selective search采用graph-based过分割生成的候选区域（region proposal）: 降低了时间消耗，提升了候选区域的质量

2. 从selective search 到 region proposal network的候选区域提取

CNN对目标识别算法的革新

2012年论文[6]再次引燃神经网络并且开启以深度学习为主导的人工智能时代。[6]提出的AlexNet网络结构在ImageNet ILSVRC图片分类的比赛中夺得冠军，top-1的准确率达到57.1%,top-5 达到80.2%，突然之间手工设计的特征提取方法显得羸弱不堪，用卷积神经网络（CNN）来做特征提取成了大家的共识。受到AlexNet影响[7]把CNN引入物体检测的领域，为了方便，研究学者把[7]方法简称为regions with CNN features，也就是R-CNN。

Region-CNN 目标检测框架示意图
对输入的图片进行区域提取，文中用selective search。然后对每一块提取出来的区域缩放到统一的大小，输出CNN特征向量，用分类器（SVM，讨论了softmax的可行性）判断该区域是不是某类物体，接着对选出的区域做了框回归（bounding box regression）处理得到最后的结果：物体种类和框的位置。

这篇论文在当时也引起了轰动，主要在于两个方面：

1.利用CNN代替传统的手工特征，并证明了不同的CNN结构对检测效果很非常大的影响。如VGG-16的检测性能要比AlexNet效果好得多。

2.加入了根据CNN特征对边界框进行回归的方法。对比表明在SVM分类的结果上做框回归之后会把mAP再提高4个百分点。

网络训练采用的还是分段训练（这为后来的fast-RCNN 和 faster-RCNN提供了研究方向）：

1.在ImageNet上pre-train一个图片分类的CNN（也可以用别人提供的比如AlexNet）

2.替换训练好的CNN分类层，比如从AlexNet的1000 类物体换成VOC的20+1类，继续fine tune训练

3.针对每一类目标物体训练一个one vs rest的SVM

4.使用CNN的输出做输入，训练一组参数做bounding-box regressor修正位置

关于为什么用SVM而不是直接采用Softmax进行分类？作者是利用大量的实验进行证明，但是由于起初训练没有关注正负样本均衡，所以在后面的Fast-RCNN算法中，直接又用Softmax替代了SVM，性能更好。

BoundingBox回归

这里可能会好奇，讲了RCNN变更了目标识别算法，又讲到了BoundingBox回归网络，怎么还不讲Region Proposal Network？其实，算法领域都是基于一个baseline进行一步一步改进的。所以非常有必要理解一下BoundingBox优化。

如果不BoundingBox Regression，输出的位置就是selective search选出的那个区域的位置，实际中是会存在偏差的如下图所示：

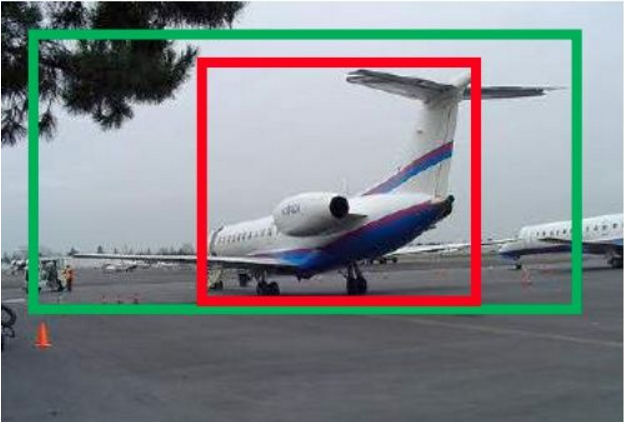

红框： selective search 提供的候选区域，该区域经过目标识别算法得到的置信值最大。绿框：我们期待的结果，也是真实标注与selective search之间的差别。改图说明了BoundingBox Regression模块的重要性。

selective search选出的可能是红色的框，ground truth是绿色的框，判断是否正确是用IoU的值来判断，输出红色框会影响到结果判断，但是已经把飞机检测出来了只要对红色框做线性变换（缩放+平移），就可以了。[7]认为，CNN输出的特征向量里包含了信息，所以在CNN输出的特征向量上做了一个loss计算，调整原来框的位置（相当于对原来的框加上缩放和平移操作）。所以每一个种类都设计了边界框回归BoundingBox Regression，只要设计一个好的loss函数，能学习到一组参数使loss收敛就可以啊。因此，loss的设计是关键。对于BoundingBox Regression 回归的具体做法，会单独研究。

RCNN的弊端和改进方案

通过上面分析，我们就会发现，RCNN和之前的目标检测方法相比已经取得了长足的发展，但是仍然存在模型训练不合理、检测速度慢弊端。对于这样一个新奇的策略，必定会引起很多研究学者跟进。紧跟着就出现了SSPNet和Fast-RCNN的改进算法。

SSPnet：很好的解决了不同尺寸图像的训练问题，但是很可惜，该网络不能反向传播，所以前面的特征提取层和后圈的全连接分类层都需要单独训练。所以，SPP Net的设计让特征提取的时间成百上千倍的加快，缺点就是训练步骤麻烦。

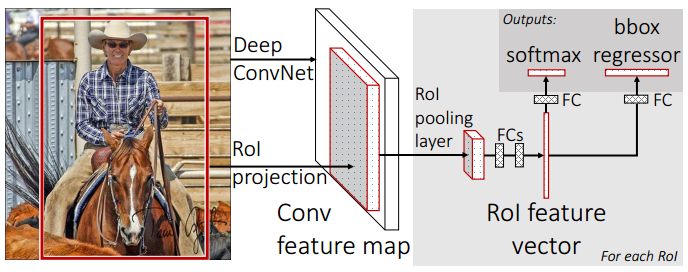

Fast R-CNN：主要在训练步骤上做了优化，主要是俩个方面：根据SPPNet 中的spp层改进设计了RoI Pooling，使用muti-task loss同时训练物体种类和位置。之前提到spp层不能进行反向传播，是由于金字塔的结构，Fast R-CNN就化用了SPPNet的方法，使用RoI Pooling，其实就是只用spp中金字塔的一层做池化，这样也能产生固定长度的特征向量，用来做分类。而且只用金字塔的一层做池化，就是一个池化操作了，那就可以做反向传播了。Fast R-CNN最大的贡献在于将目标分类和边界框回归一起做，用作者的观点就是：multi-task 。 核心还在如何设计 multi-task loss。分类直接在原来CNN的基础上加入FC层和softmax即可; 框回归是让CNN的输出直接是bounding box regressor需要的4个比例。

做到这里了，其实感觉已经很完美了。但是2015年，很多学者意识到 Most algorithms can benefit from end-to-end training. 其实这是很好理解的，深度学习本身就是基于数据驱动完成了算法的性能提升。如果算法框架是End-to-End的，那么各组分（诸如区域候选提取、特征提取、边界框回归等）应该耦合的更紧密。

回头看看，无论是SSP net 还是 Fast R-CNN改进，都没有对区域候选环节Region Proposal进行改变，都不约而同的采用了Selective search算法。以现在的眼光去比喻，有点像造好了一辆汽车(CNN)，但是在用马(selective search)拉着跑的感觉。因为selective search的计算太慢了，想让物体检测达到实时，就得改造候选框提取的方法。这都是Faster CNN要做的，统一区域候选提取、分类和边界框回归，实现检测算法的End-to-End.

锚点机制和区域候选网络设计

Faster RCNN[10]提出了一种方法，在网络中设计一个模块来提取候选框(region proposal networks)，为什么要用网络实现？因为最初作者就抱着和分类网络共用部分CNN的目的。[10]有个很重要的概念：锚点。理解RPN的关键也就在锚点上。

锚点，字面理解就是标定位置的固定的点。在提框机制中，是预先设定好一些固定的点(anchor)和框(anchor box)的意思。如下图所示：

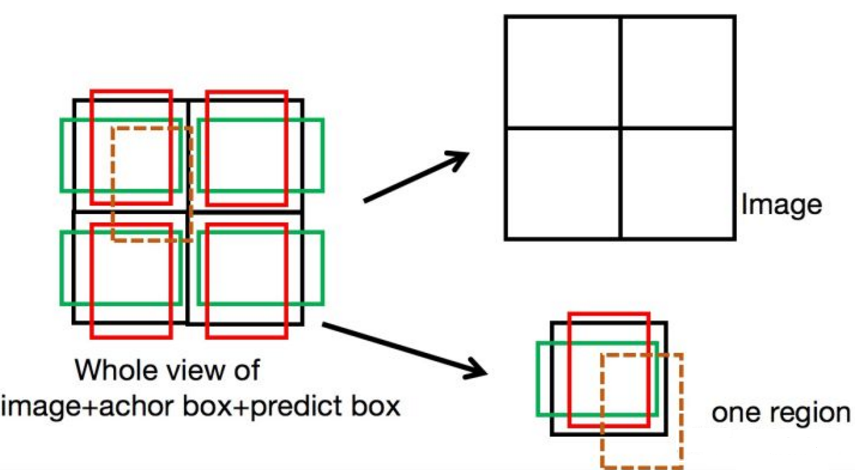

Faster R-CNN中anchor的解释：假设图像上设定4个锚点(2x2)，那么就可以看作2x2的格子，每个格子的中心叫做锚点。以锚点为中心，给定俩个宽高比(1:2, 2:1)，画俩个框。绿色和红色的框就是锚点框(anchor box)。也就是说，每一个锚点都可以产生俩个锚点框，这些框就是固定在这里存在的，不会变也不会动。
当模型输出的预测位置是棕色虚线框时，计算预测框和每一个锚点框的误差。方法是：首先用bounding box regression的方法计算每一个anchor box 到真值框的偏移量 t1，每一个scale的anchor box都需要bounding box regressor; 再计算预测框到每一个anchor box的偏移量 t2 , 最后使回归损失L1(t1-t2)最小。

这里可能会产生一个问题，为什么不直接计算预测框和真值框的误差，而是要通过anchor作为中间传导呢？这和模型的输出有关系，RPN的输出位置信息并不是框的位置（x, y, w, h），而是锚点框的偏移量 t2。因此需要学习 t2和 t1的误差最小。以上图为例，全图共4个锚点，每个锚点产生2个锚点框。所以一张图产生4×2=8个锚点框，RPN的输出是对每一个锚点框输出种类(前景后景)置信度 + 位置偏移量 t2，共8×(2+4)个值。

所以整个Fast R-CNN的算法流程为：

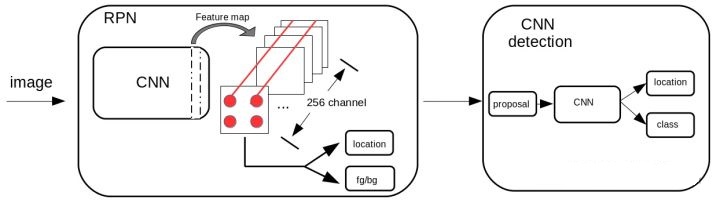

Faster R-CNN检测框架流图：整个网络分为两个部分RPN + Detection。1. 输入图像，用CNN提特征，在CNN输出的特征图(feature map)上做anchor处理。2. 假设特征图通道数是256。那么特征图的尺寸就相当于设定了多少个锚点。例如，特征图长宽是13x13, 那就有169个锚点，每一个锚点按照论文中的说法可以产生9个锚点框，这9个锚点框共用一组1×256的特征，即锚点所在位置上所有通道的数据，接一个1×1的卷积核控制维度， **做位置回归和前后景判断**，这就是RPN的输出。3. 在RPN的输出基础上，对所有anchor box的前景置信度排序， **挑选出前top-N的框作为预选框proposal**，继续CNN做进一步特征提取，最后再进行位置回归和物体种类判断。

Faster R-CNN的训练方法有好几种，主要分为拆分训练和端到端训练。

拆分训练：先训练RPN，从所有anchor box中随机挑选256个，保持正样本负样本比例1：1(正样本不够时用负样本补)；再从RPN的输出中，降序排列所有anchor box的前景置信度，挑选top-N个候选框叫做proposal, 做分类训练。

端到端训练：理论上可以做端到端的训练，但是由于anchor box提取的候选框中负样本占大多数，有的图中负样本和正样本的比例可以是1000：1, 导致直接训练难度很大。真正的端到端的目标检测网络还是有的，例如one-stage中代表的YOLO、SSD算法。速度很快，但是精度差了点。

Faster R-CNN最核心的工作在于在提取特征的过程中完成候选框提取的操作，大大加快了物体检测的速度。
