Python进阶(四十)应用matplotlib绘图实战

一、前言

matplotlib是基于Python语言的开源项目，旨在为Python提供一个数据绘图包。我将在这篇文章中介绍matplotlib API的核心对象，并介绍如何使用这些对象来实现绘图。实际上，matplotlib的对象体系严谨而有趣，为使用者提供了巨大的发挥空间。用户在熟悉了核心对象之后，可以轻易的定制图像。matplotlib的对象体系也是计算机图形学的一个优秀范例。即使你不是Python程序员，你也可以从文中了解一些通用的图形绘制原则。

matplotlib使用numpy进行数组运算，并调用一系列其他的Python库来实现硬件交互。matplotlib的核心是一套由对象构成的绘图API。

应毕业论文要求，分析互联网购药平台——“立马送药”中用户的购药规律，实现用户购药信息可视化。在学习完Python基础知识之后决定使用python结合matplotlib绘制折线图、柱形图和饼图，分别统计每个平台用户每月的购药量(折线图或柱形图-药品数量趋势)和药品种类(饼图)。现把相关知识整理如下：

二、环境准备

首先是需要下载安装相关的工具包，分别输入下面的代码进行安装：

    pip install numpy
    pip install matplotlib

三、绘图实战

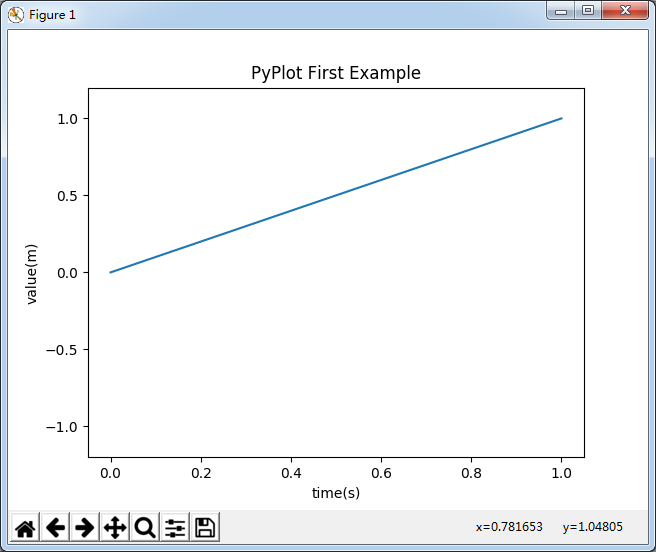

3.1 简单直线图

import numpy as np
import matplotlib.pyplot as plt

#设置x轴范围
x=[0,1]
#设置y轴范围
y=[0,1]
#创建绘图对象
plt.figure()
#创建绘图对象，figsize参数可以指定绘图对象的宽度和高度，单位为英寸，一英寸=80px
#plt.figure(figsize=(8,4))
#在当前绘图对象进行绘图，两个参数是x、y轴的数据
plt.plot(x,y)
#在当前绘图对象中画图（x轴,y轴,给所绘制的曲线的名字，画线颜色，画线宽度）
#plt.plot(x,y,label="$sin(x)$",color="red",linewidth=2)
#设置x轴标签
plt.xlabel("time(s)")
#设置y轴标签
plt.ylabel("value(m)")
#设置标题
plt.title("A simple plot")
#图表的标题
plt.title("PyPlot First Example")
#Y轴的范围
plt.ylim(-1.2,1.2)
#显示图示
plt.legend()
#显示图
plt.show()
#保存图像
plt.savefig("easyplot.png")

3.2 折线图

#在当前绘图对象绘图（X轴，Y轴，蓝色虚线，线宽度）
plt.plot(x,y,"b--",linewidth=1)

简单实现了一个给定数值的折线图的绘制，暂未实现python读取Excel数值的部分，因此代码比较繁琐。

#-*- coding: utf-8 -*-
from importlib import reload

import xlrd
from matplotlib import pyplot as plt
from matplotlib.ticker import  MultipleLocator

import numpy as np
import sys
reload(sys)
# sys.setdefaultencoding('utf-8')

plt.rcParams['font.sans-serif'] = ['SimHei']

data0 = xlrd.open_workbook('F:/11data.xlsx')
table0 = data0.sheets()[0]

source = []
# 每日日期 x值
source.extend(table0.col_values(0))
# 来源（无重复）
set1 = set(source)
# 存储来源及来源对应的数目
dict1 = {}

# 得到dict1
def getDict():
    for item in set1:
        dict1.update({item: source.count(item)})

    return dict1

group_labels = ['1日','2日','3日','4日','5日','6日','7日','8日','9日','10日','11日','12日','13日','14日','15日','16日','17日','18日','19日','20日','21日','22日','23日','24日','25日','26日','27日','28日','29日','30日']
#x=[u"1日",u"2日",u"3日",u"4日",u"5日",u"6日",u"7日",u"8日",u"9日",u"10日",u"11日",u"12日",u"13日",u"14日",u"15日",u"16日",u"17日",u"18日",u"19日",u"20日",u"21日",u"22日",u"23日",u"24日",u"25日",u"26日",u"27日",u"28日",u"29日",u"30日"]
getDict()
x=[1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28,29,30]
y=[26,23,24,24,6,11,34,32,33,28,56,28,16,36,51,44,35,40,2,32,56,63,70,76,60,11,11,58,65,55]
labels = dict1.keys()
sizes = dict1.values()     #y
plt.figure()
plt.plot(x,y,'-r')
plt.plot(x,y,'ro')
yminorLocator = MultipleLocator(5)
plt.xlabel("日期")
plt.ylabel("新闻数（条）")
plt.title("2016年11月新闻数")
#将y轴主刻度标签设置为0.5的倍数
ymajorLocator = MultipleLocator(10)
plt.xticks(x, group_labels, rotation=45)
# plt.xlim(0, max(x))
# plt.savefig(s)
plt.show()
plt.legend()
plt.show()

3.3 饼状图

画饼图用到的方法为： matplotlib.pyplot.pie() 参数为：

pie(x, explode=None, labels=None,
    colors=('b', 'g', 'r', 'c', 'm', 'y', 'k', 'w'),
    autopct=None, pctdistance=0.6, shadow=False,
    labeldistance=1.1, startangle=None, radius=None,
    counterclock=True, wedgeprops=None, textprops=None,
    center = (0, 0), frame = False )

参数说明：

• x(每一块)的比例，如果sum(x) > 1会使用sum(x)归一化
• labels (每一块)饼图外侧显示的说明文字
• explode (每一块)离开中心距离
• startangle 起始绘制角度,默认图是从x轴正方向逆时针画起,如设定=90则从y轴正方向画起 shadow 是否阴影
• labeldistance label绘制位置,相对于半径的比例
• shadow 是否阴影
• labeldistance label绘制位置,相对于半径的比例, 如<1则绘制在饼图内侧
• autopct 控制饼图内百分比设置,可以使用format字符串或者format
  function’%1.1f’指小数点前后位数(没有用空格补齐)
• pctdistance 类似于labeldistance,指定autopct的位置刻度
• radius 控制饼图半径

返回值:
如果没有设置autopct,返回(patches, texts)
如果设置autopct,返回(patches, texts, autotexts)
patches – list --matplotlib.patches.Wedge对象
texts autotexts – matplotlib.text.Text对象
完整代码：

# coding=utf-8
__author__ = 'leilu'

#2016年11月关于控烟的新闻的爬虫结果，新闻的主要媒体来源以饼图形式表现

import xlrd
from matplotlib import pyplot as plt
from fuzzywuzzy import fuzz
import numpy as np
import sys
#因为在sys加载后，setdefaultencoding方法被删除了，所以要通过重新导入sys来设置系统编码
reload(sys)
#将系统默认编码改为utf-8
sys.setdefaultencoding('utf-8')
#用来正常显示中文标签
plt.rcParams['font.sans-serif'] = ['SimHei']
#用来正常显示负号
plt.rcParams['axes.unicode_minus']=False
#有中文出现的情况，需要u'内容'
#读Excel工作簿
data0 = xlrd.open_workbook('F:/11.xlsx')
#读工作表
table0 = data0.sheets()[0]
source = []
# 所有新闻的来源
source.extend(table0.col_values(2))
# 来源（无重复）
set1 = set(source)
# 存储来源及来源对应的数目
dict1 = {}

# 得到dict1
def getDict():
    for item in set1:
        dict1.update({item: source.count(item)})
	#生成输出文档
    f = open("result.txt", 'wb')

    #把头两个字相同的新闻来源归为一种
    for i in dict1.keys():
        a = dict1.keys()
        if i in a:
            a.remove(i)
        else:
            continue
        # print dict1[i]
        for j in a:
            # print dict1[j]
            if i.upper()[:2] == j.upper()[:2]:
                if len(i) > len(j) and i in dict1.keys() and j in dict1.keys():
                    f.write(i + '->' + j + '  ')
                    print str(dict1[i]) + '->' + str(dict1[j])
                    dict1[j] += dict1[i]
                    dict1.pop(i)
                elif i in dict1.keys() and j in dict1.keys():
                    f.write(j + '->' + i + '  ')
                    print str(dict1[i]) + '<-' + str(dict1[j])
                    dict1[i] += dict1[j]
                    dict1.pop(j)

    f.close()

    dict1['其他'] = 0

    for i in dict1.keys():
	    #条目数小于5，则该来源归为其他
        if dict1[i] < 5:
            dict1['其他'] += dict1[i]
            dict1.pop(i)

    return dict1

getDict()

# 画饼图
labels = dict1.keys()
sizes = dict1.values()

patches, l_text, p_text = plt.pie(sizes, labels=labels,
labeldistance=1.2, autopct='%3.1f%%',shadow=False,startangle=90, pctdistance=1.08)

for t in l_text:
    t.set_size = (30)
for t in p_text:
    t.set_size = (20)
# 设置x，y轴刻度一致，这样饼图才能是圆的
plt.axis('equal')
plt.legend()
plt.show()

3.4 设置线条形状、颜色等

本文是学习《matplotlib for python developers》的一点笔记。plot画图时可以设定线条参数。包括：颜色、线型、标记风格。

3.4.1 控制颜色

颜色之间的对应关系为
b—blue c—cyan g—green k—-black
m—magenta r—red w—white y—-yellow

有三种表示颜色的方式:
a:用全名 b:16进制如：#FF00FF c：RGB或RGBA元组（1,0,1,1） d：灰度强度如：‘0.7’

3.4.2 控制线型

符号和线型之间的对应关系
- 实线
&– 短线
-. 短点相间线
： 虚点线

3.4.3 控制标记风格

标记风格有多种：

• . Point marker
• , Pixel marker
• o Circle marker
• v Triangle down marker
• ^ Triangle up marker
• < Triangle left marker

• Triangle right marker

• 1 Tripod down marker
• 2 Tripod up marker
• 3 Tripod left marker
• 4 Tripod right marker
• s Square marker
• p Pentagon marker
• Star marker
• h Hexagon marker
• H Rotated hexagon D Diamond marker
• d Thin diamond marker
• | Vertical line (vlinesymbol) marker
• _ Horizontal line (hline symbol) marker
• Plus marker
• x Cross (x) marker

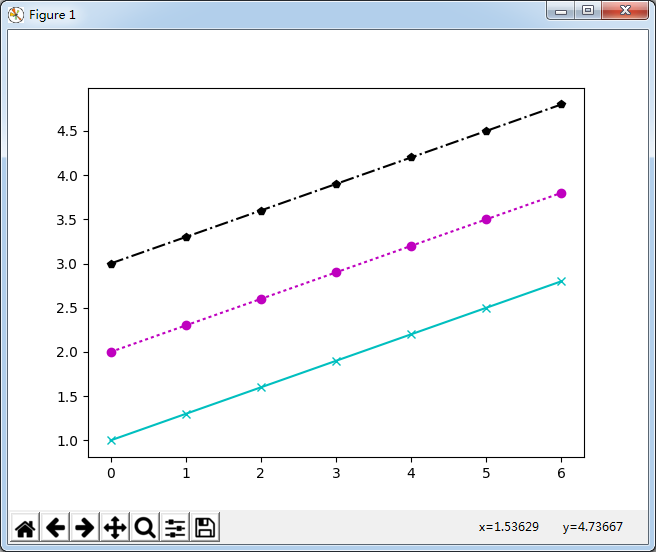

下面的实例集合以上三种：具体代码和效果如下所示:

import matplotlib.pyplot as plt
import numpy as np
y = np.arange(1, 3, 0.3)
plt.plot(y, ’cx–’, y+1, ‘mo:’, y+2, ‘kp-.’);
plt.show()

import matplotlib.pyplot as plt
import numpy as np
y = np.arange(1, 3, 0.3)
plt.plot(y, 'cx--', y+1, 'mo:', y+2, 'kp-.');
plt.show()

四、拓展阅读

• matplotlib官方文档
• 一个中文版的文档（不全）
• 三种图的绘制
• 多张图的绘制
• Matplot api
