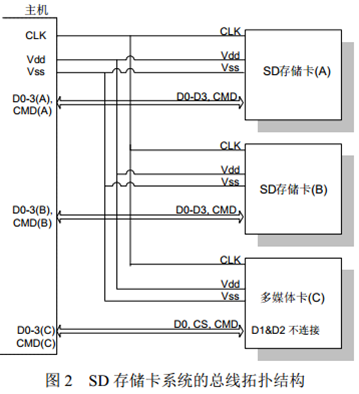

8.1 总线拓扑结构

8.1.1 SD总线

8.1.2 SPI总线

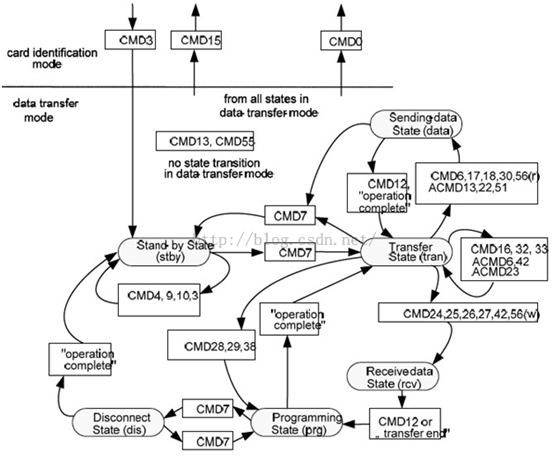

8.2 基于命令的总线协议

8.2.1 通信协议组件

8.2.2 操作类型

8.2.3 通信协议组件格式

8.3 体系结构图

8.4 内部寄存器

9. SD卡操作代码简析

9.1 Hsmmc_Init函数解析

9.1.1 GPIO配置

9.1.2 SD controller时钟源配置

9.1.3 复位SD/MMC controller

9.1.4 Hsmmc_SetClock函数分析

9.1.5 SD卡初始化流程

9.2 SD卡读写流程概述

---

1. Flash ROM简介

1.1 概述

Flash ROM是在EEPROM基础上发展而来，他即有ROM的非易失性特点，又有很高的读写速度，而且在标准电压下即可擦除和重写，目前已基本取代EEPROM

1.2 Nor & Nand Flash比较

根据存储单元的组合形式差异，Flash主要有两种类型：Nor Flash和Nand Flash

1.2.1 接口对比

① Nor Flash带有通用的RAM接口，可以挂接在SoC的地址 & 数据总线上，对SoC接口要求较低（注意，这是早期Nor Flash的特点，后文有说明）

而且Nor Flash支持片上执行（eXecute In Place，XIP），需要说明的是，XIP并不是说程序可以在Nor Flash上运行。对XIP的正确理解是CPU的取值模块能够直接从Nor Flash中把指令取出，供后面的译码和执行模块使用，而无需将指令拷贝到内存中运行

说明：正是基于这一特性，Nor Flash可以作为BIOS或iROM的存储介质

② Nand Flash并不使用SoC的地址 & 数据总线，而是使用独立的Nand接口实现与SoC的通信，由于Nand接口时序比较复杂，很多SoC都集成了NandFlash控制器

如果想用NandFlash作为系统的启动引导设备，就需要SoC具备特殊功能。以S5PV210为例，芯片启动后先运行iROM中的代码（BL0），这部分代码会将NandFlash中前16KB的内容（BL1）拷贝到iRAM中并继续运行。在BL1中就可以初始化内存和NF controller，并拷贝剩余代码至内存中继续运行（可参考OK210 uboot代码）

1.2.2 容量和成本对比

① NorFlash容量较小，常用为1 ~ 32MB；NandFlash容量较大，常用为256MB ~ 1GB

② NorFlash单位比特的成本高于NandFlash

1.2.3 可靠性对比

① NandFlash发生位反转错误的概率远高于NorFlash，因此在使用NandFlash时建议同时使用ECC等校验算法

② 正是因为这一特性，NorFlash适用于代码量小但是对可靠性要求高的场合，比如存储BIOS

1.2.4 使用寿命对比

① NandFlash中每个块的最大擦写次数为100万次；NorFlash的最大擦写次数为10万次

② Flash的使用寿命和文件系统的机制也有关，因此要求文件系统具备损耗平衡功能

1.2.5 硬件升级对比

① 因为不同容量NorFlash的地址线需求不一样，所以更换不同容量的NorFlash比较麻烦，通常会在电路板的地址线上使用跳接电阻来解决

② 由于不同容量NandFlash的接口相对固定（IO口数量可能变化），所以硬件升级相对简单

注意：Flash硬件升级后，软件也必须做相应的调整（e.g. 适配新NandFlash的页大小）

1.2.6 读写性能对比

① 任何Flash器件的写入操作只能在空或已擦除的单元内进行

② 擦除NorFlash以64 ~ 128KB的块进行，执行一次擦除/写入操作的时间约为5s

③ 擦除NandFlash以8 ~ 32KB的块进行，执行一次擦除/写入的时间约为4ms

小结：NorFlash相较于NandFlash，容量小、价格高、使用寿命短、读写性能弱，最大的优点就是可靠性高

1.3 SLC Nand & MLC Nand比较

1.3.1 概述

根据物理结构的不同，NandFlash分为如下两类，

① SLC（Single Level Cell）：单层式存储

SLC的每个存储单元只有两个阈电压，因此只能存储1位信息

② MLC（Multi Level Cell）：多层式存储

MLC的每个存储单元有4个阈电压，因此可以存储2位信息

1.3.2 价格比较

由于MLC采用了更高密度的存储方式，因此相同容量的MLC价格远低于SLC

1.3.3 访问速度比较

SLC的访问速度一般比MLC快3倍以上

1.3.4 使用寿命比较博文管理

SLC能进行10万次擦写，MLC能进行1万次

1.3.5 功耗比较

MLC功耗比SLC高15%左右

1.4 SPI Flash简介

1.4.1 SPI NorFlash

如上文所述，直接挂接在地址 & 数据总线的NorFlash硬件上不能兼容（地址线和数据线的数量不同），而且封装较大，后来逐渐被SPI NorFlash取代

由于采用统一的SPI接口，不同容量的NorFlash可以做到管脚兼容，而且可以采用更小的封装

出现原因：统一接口，减小封装

1.4.2 SPI NandFlash

NandFlash采用相对标准的Nand接口，因此硬件兼容性较强，但是一般需要SoC配备NF controller。为降低主控芯片成本，开始出现SPI NandFlash，相当于使用NandFlash + SPI controller替换NandFlash + NF controller

同时采用SPI接口的NandFlash芯片封装也更小

出现原因：降低成本，减小封装

2. NandFlash芯片分析

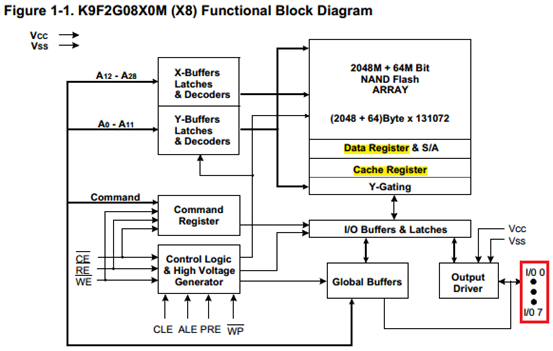

2.1 结构框图

说明1：此处分析的NandFlash芯片型号为三星的K9F2G08，其中

2G表示可存储的总位数为2G bit，即256MB

08表示IO数为8，即一次可以传输8bit信息（命令/地址/数据）

注1：相应的16 bit位宽NandFlash型号为K9F2G16

注2：该组NandFlash型号还可分为K9F2G08Q0M和K9F2G08U0M，其中Q / U用于区分不同的电压版本。Q为低电压版本（1.70 ~ 1.95V），U为高电压版本（2.7 ~ 3.6V）

说明2：Data register & Cache register

Data register和Cache register串联并且和存储阵列（memory cell array）相连，目的就是加快IO buffers与存储阵列之间的读写操作

提供多一级的Cache register可以实现Cache读写模式，即在将Data register中的数据烧写到存储阵列时，可以将数据写入Cache register，这可以大幅提升NandFlash的写入速度

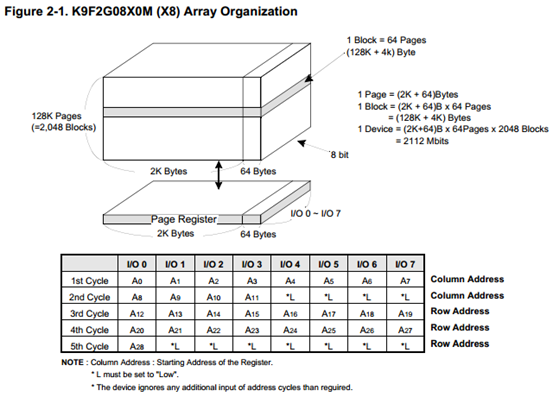

2.2 编址方式

说明1：分层结构

① NandFlash的基本操作单元为Page，64个Page构成一个Block，2048个Block构成整个Device

② NandFlash读写操作以Page为单位，擦除操作以Block为单位

K9F2G08芯片也支持随机读写（Random Read & Program），但实现时也是基于页读和页写

说明2：data area & spare area

每个Page包含2KB的data area（也叫main area）和64B的spare area，其中data area用于存储数据；spare area用于附加用途，比如存储坏块标志和ECC数据

说明3：页地址 & 页内偏移地址

K9F2G08芯片的每个Page包含2112B（2048B + 64B）数据，需要12位地址寻址一个Page内的某个字节；整个芯片包含131072（2^6 * 2 ^11 = 2^17）个Page，需要17位地址寻址一个Page。因此NandFlash的地址被区分为行地址（页地址/页号）和列地址（页内偏移地址），完整的地址传输需要5个周期（注意：并不是每个命令都要传输5 cycle的地址）

页内偏移地址先data area后spare area，此处列地址的0 ~ 2047为data area偏移地址，2048 ~ 2111为spare area偏移地址

说明4：地址传输的3个注意事项

① 先传输地址的低字节，后传输地址的高字节

② 传输地址时未用到的位必须是0

③ NandFlash芯片忽略多余的地址传输（某些操作仅需要3-cycle的行地址，此时多余的地址传输将被忽略）

说明5：block的构成

虽然 1 block = 64 pages，但是并不是任意64个连续的pages组成一个block，而是按序构成的，即第0 ~ 63个pages构成第0个block，依次类推

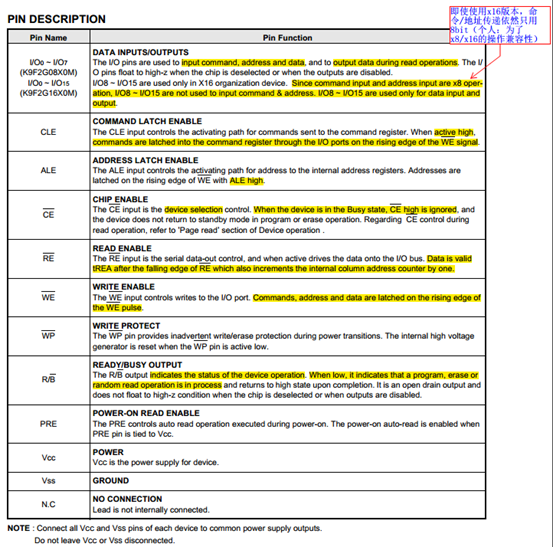

2.3 信号引脚

说明1：CLE & ALE信号实现IO口复用

由于命令 / 地址 / 数据都是通过IO口传输，因此要解决信号线复用的问题。通过CLE & ALE信号是否有效，就可以区别出当前信号线传输的是什么信息

CLE	ALE	IO传输内容
H	L	命令
L	H	地址
L	L	数据

说明2：NF controller的意义

NF接口 = 信号引脚 + 信号时序

从理论上说，SoC可以模拟NF时序要求直接通过GPIO与NF芯片通信，但是从上文可见Nand接口较为复杂且时序要求严格，因此一般的SoC都需要内嵌专门的NF controller来操作NF芯片

又由于NF controller的价格高于SPI controller，所以才出现了SPI NandFlash

说明3：IO8 ~ IO15仅用于数据传输

与本款NandFlash对应的位宽16 bit的版本中，命令 & 地址的传输只使用低8位IO口，IO8 ~ IO15仅用于数据传输

3. NandFlash操作流程

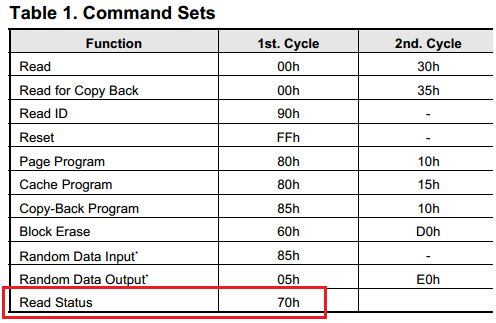

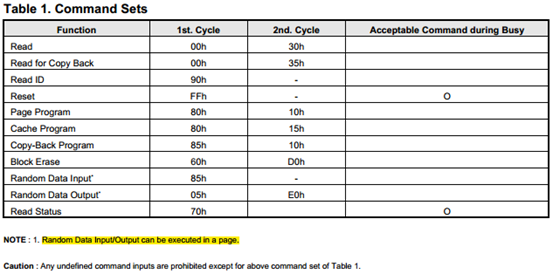

3.1 K9F2G08可接收的命令

说明1：随机读写需要在页读写过程中完成（详见后文）

说明2：命令周期

由上图可见，有些NandFlash CMD为单周期，有些为双周期。对于双周期命令，第1个周期为建立（setup），第2个周期为执行（execution）

说明3：Cache Program功能

Cache Program功能与Page Program相比，不是将数据写入Data Register中而是Cache Register中，然后再发出Cache写命令，此时数据才从Cache Register移动到Data Register中然后烧写到nand memory cell中。此时可以利用烧写的时间去准备下一次的数据，然后依次写入下一页数据

说明4：Copy-Back Program功能

在不将nand memory cell中的数据读取到内存的情况下，将一个page的数据烧写到另一个page（这个功能在进行block replacement时比较有用）

3.2 坏块检测流程

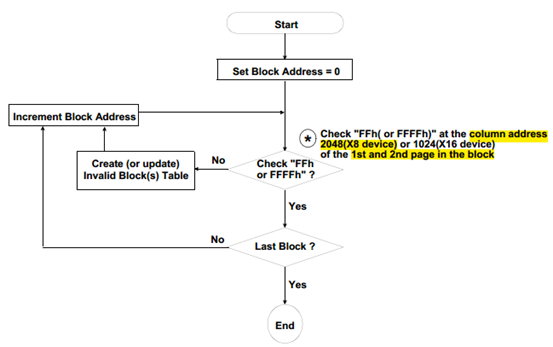

说明1：此处的坏块检测是指NF芯片第一次使用时的操作，软件需要识别出NF芯片中的坏块并记录坏块编号，在后续的操作中需要避开坏块

由于存储坏块信息的区域也可能被擦除，因此整块NF芯片在使用前需要基于original invalid information生成坏块表

说明2：读取坏块信息

① NF芯片出厂时，整个设备被擦除为全F，只有坏块不是全F

② 坏块信息状态被定义在spare area的第1个字节（在x8 device中即为第2048B）

③ K9F2G08确保坏块信息出现在每个Block的第1或第2个Page

综上，在坏块检测流程中读取每个Block的第1和第2Page的spare area的第1个字节进行验证

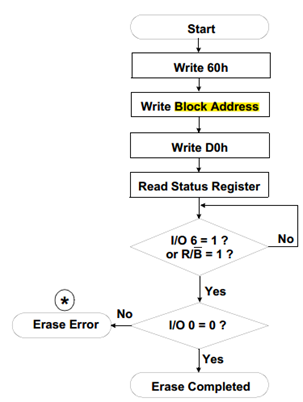

3.3 块擦除流程

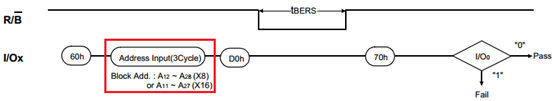

说明1：块地址（Block Address）的构成

进行块擦除时只需要3 cycle的块地址即可，而所谓块地址就是这个块的第1个page的页地址，所以

block address = block number * 64

此处可以理解为这是一个块对齐的地址

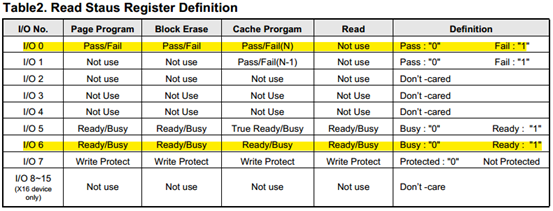

说明2：读取并判断Status Register

在本款NF操作中经常有判断I/O 6 或者R/B，这涉及2点，

① Read Status Register是NF支持的一条命令

② 读取的Status Register的I/O 6就是标志R/B状态

之所以要等待R/B状态，是因为NF完成数据缓冲区（Data Register）和存储介质的数据交互需要一定时间，这段时间Nand芯片不能再响应SoC发送过来的其他命令，所以SoC要等待NF接口电路完成操作才能认为刚才那页数据的读写已经完成（注意是完成不是成功，因为是否成功需要判断I/O 0的值）

在SoC的NF controller中，一般会将R/B管脚的状态转换为寄存器的值

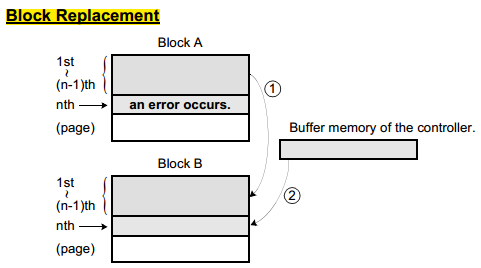

说明3：Erase Error的处理

在NF的块擦除 & 页写过程中如果出错（即操作完成后，status register I/O 0为1），可以进行块替换（block replace）操作

假设在写Block A的第n个page时出错，此时按如下步骤处理：

① 将Block A的第1 ~ (n - 1)个page拷贝到空闲可用Block B的对应位置

② 将写入出错的第n个page写入Block B的对应位置

③ 不要擦除或写入Block A，同时更新Invalid Block Table

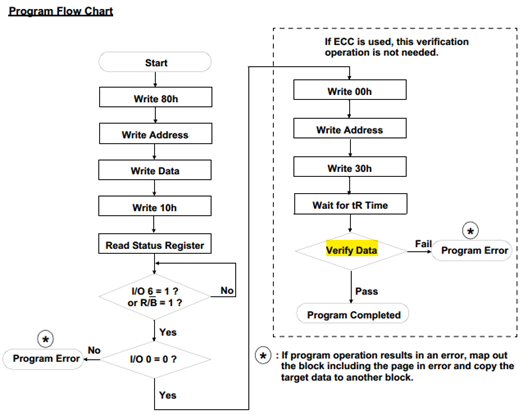

3.4 页写流程

说明1：写入数据校验

由于NF本身的不稳定特性（当然是相对而言，没有动荡的非常诡异~），在向NF写入数据后可对写入数据进行校验，

① 如果开启了硬件ECC校验，那么可以通过检查写入后产生的ECC值来判断

② 如果没有开启硬件ECC校验，可以参考框图中提供的校验方案，其实就是将写入的数据再从NF中读出，然后与写入的数据进行对比（注意：其实ECC校验不是这么用滴~~后文会有说明）

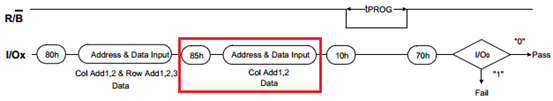

说明2：Random Data Input基于页写流程实现

本款NF支持Random Data Input操作，但实际上Random Data Input是基于页写流程实现的。在指定Random Data Input偏移时，只需要2 cycle的页内偏移地址即可（当然还有要写入的数据）

3.5 页读流程

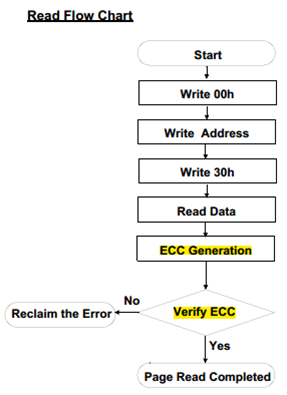

说明1：硬件ECC校验

在读取NF数据时，如果使能硬件ECC，则在页读的过程中硬件ECC会自动计算读进来的一页数据的ECC值并将之放到相应的寄存器中。然后我们读取spare area中原先写入时存入的ECC值，并将其与刚才计算得到的ECC值进行比较

说明2：Random Data Output基于页读流程实现

指定Random Data Output偏移时，也只需要2 cycle的页内偏移地址即可

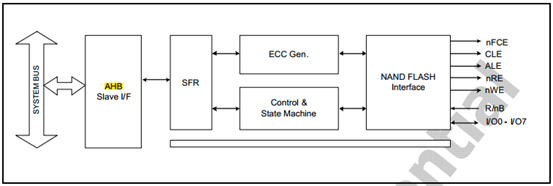

4. S5PV210 NandFlash控制器分析

4.1 概述

① 支持的page size：512B / 2KB / 4KB / 8KB

② 支持8 bit IO

③ 支持1/4/8/12/16-bit 硬件ECC

④ 支持SLC & MLC NandFlash

⑤ SFR接口支持对Data & ECC data寄存器的字节 / 半字 / 字访问（其余寄存器为字访问）

4.2 构成部件

① SFR

编程操作对象，对寄存器的操作最终转化为对NF芯片的操作时序

② Nand Flash interface

硬件接口，与NF芯片相应管脚连接

③ ECC生成器

如果使能硬件ECC功能，在读写数据时会自动生成ECC校验码，并存储在相应寄存器中；同时该模块还可以实现对ECC校验码的解析，进而判断发生的错误类型

4.3 NandFlash ECC校验简介

S5PV210 NF controller为main area和spare area分别设置了ECC校验单元，各自在读写时产生ECC校验码，以1-bit ECC校验为例，ECC校验可覆盖2046B的main area和32B的spare area

4.3.1 读写时生成ECC校验值

① 打开ECC功能锁

NF controller控制寄存器中的MainECCLock & SpareECCLock位用于控制是否在读写过程中生成ECC校验码，只有当相关位为0（unlock状态）时才使能该功能

② 读写过程中自动产生ECC校验值

当打开ECC功能锁后，在读写NandFlash的过程中会自动生成ECC校验码，其中，

读写main area时，main area ECC模块生成校验码存储在NFMECC0/1寄存器中

读写sparea area时，spare area ECC模块生成校验码存储在NFSECC寄存器中

③ 关闭ECC功能锁，将锁定上面生成的ECC校验码以及ECC状态寄存器中的值将被锁定

至此，就可以获得读写过程的ECC校验码，可以将其存储到spare area也可以用于校验位错误

4.3.2 进行ECC位错误校验

以校验页读之后的位错误为例，

① 页读过程中产生ECC校验码在NFMECC0/1寄存器中

② 从spare area中读取之前写入数据时存储的ECC校验码到NFMECCD0 & NFMECCD1寄存器中

③ 完成上述2步后，NFECCERR0 & NFECCERR1中将包含ECC校验信息

4.4 NandFlash锁简介

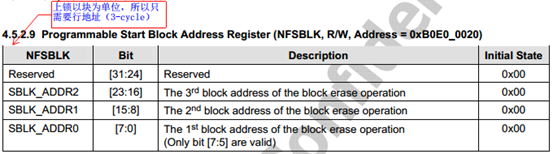

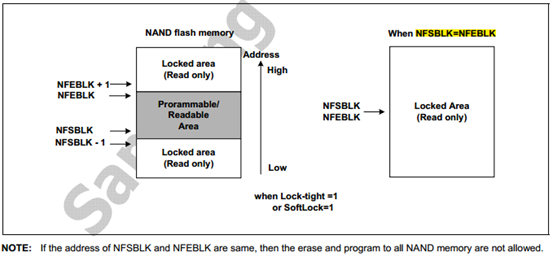

S5PV210的NF controller提供了一种访问控制机制，通过NFSBLK & NFEBLK寄存器指定可擦除 & 写入的block区域

4.4.1 以block为单位的锁定

依据手册，在NFSBLK & NFEBLK之间的block才可以擦除 & 写入，而整个控制是以block为单位的，所以在设置上述寄存器时只需要3 cycle的行地址

存疑：NFSBLK寄存器的设置问题

K9F2G08芯片的行地址为17位，NFSBLK中block address的可填充位为19位，但是填充的对应关系我尚未明了，SBLK_ADDR2字段究竟是对应哪个cycle的行地址（尚未找到范例）?

个人分析SBLK_ADDR0对应下表中的3rd Cycle，因为SBLK_ADDR0只有bit [7:5]有效，而block地址在当前NF芯片是以64对齐的

也就是说，S5PV210的NF controller最小支持32 page = 1 block的NF芯片，即SBLK_ADDR0的bit [4:0]被忽略，而2^5 = 32

4.4.2 三种锁定状态

NFSBLK & NFEBLK寄存器只是限定了可擦除 & 写入的block范围，但是是否使能NandFlash锁功能还需要在NFCONT寄存器中进行设置，S5PV210中有3中模式可配置

① Unlock mode

可以读写整个NandFlash

② Soft lock mode

可以读锁定区域，但是不能写，否则会触发illegal access error

③ Lock-tight mode

Lock-tight mode = Soft lock mode + 不能修改NFSBLK & NFEBLK寄存器及锁定设置

注意：LockTight位一旦设置，只有在reset或从睡眠中被唤醒才能清除，其他软件方式无法清除

4.5 核心寄存器解析

4.5.1 NFCONF

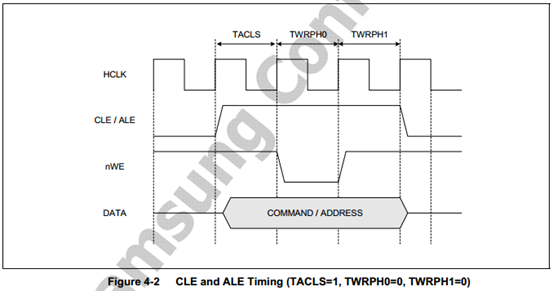

说明1：时序的设置

TACLS / TWRPH0 / TWRPH1这3个时序参数的设置要同时考虑3个条件，

① S5PV210手册

② NandFlash手册

③ NandFlash时钟频率

根据S5PV210手册，这3个参数含义如下，

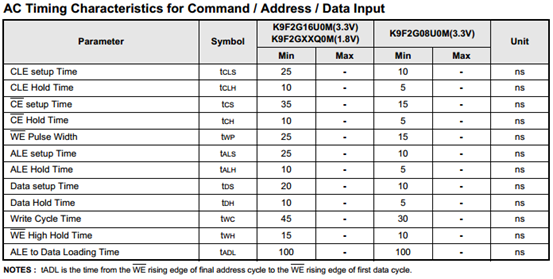

而NandFlash芯片手册则提供了各时序的具体要求，

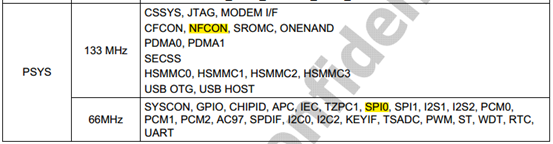

而要从时序时间换算到时钟数，还要考虑NandFlash使用的时钟频率。在S5PV210中，NF controller属于PSYS_HCLK，目前配置的时钟为133MHz，即每个CLK周期约为7.5ns

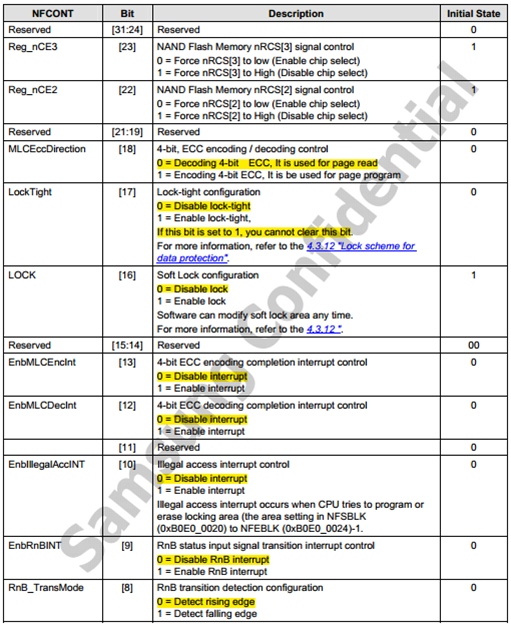

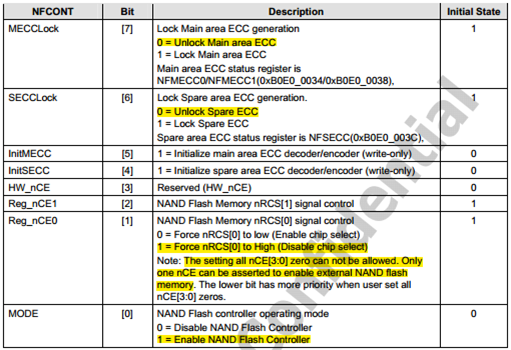

4.5.2 NFCONT

说明1：主要控制功能

NFcontroller使能 / 片选 / ECC / NF锁 / 中断源端中断使能

说明2：只能片选1片NF芯片

NF controller虽然提供了Reg_nCE0 ~ 3共4条片选线，但每次只能使能1片NF芯片，如果同时下发多个片选信号，那么编号小的优先级高

4.5.3 NFCMMD & NFADDR & NFDATA

对这3个寄存器的读写会被转换为对NF芯片的操作时序

写NFCMMD：NF command cycle

写NFADDR：NF address cycle

写NFDATA：NF write cycle

读NFDATA：NF read cycle

补充：读NFMECCD0 / NFMECCD1 / NFSECCD寄存器也会触发对NF芯片的read cycle（从中也可以大致感觉到NF controller对ECC校验值的使用方式）

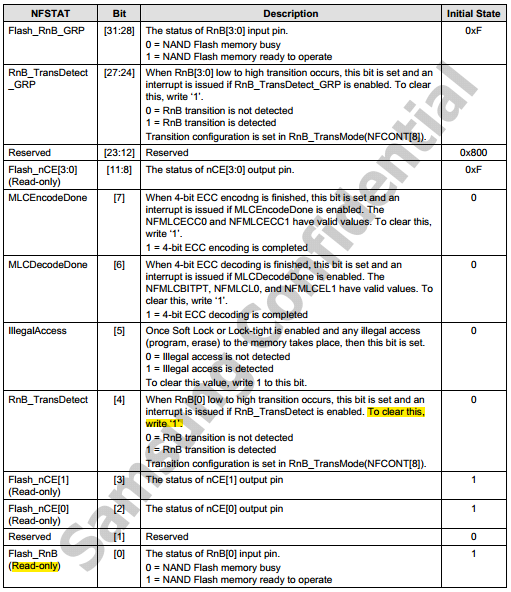

4.5.4 NFSTAT

说明1：BUSY位检测

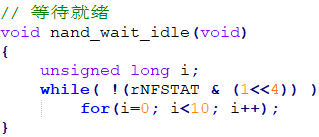

该NF controller将4路片选信号分为2组：0 & 1 ~3（估计1 ~ 3也不常用），目前代码中通过轮询bit 4，判断NF芯片是否处于BUSY状态

其实也可以轮询bit 0（OK210 uboot中就是如此）

5. S5PV210 NandFlash程序设计

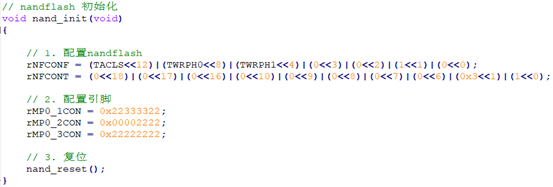

5.1 NandFlash初始化代码解析

NandFlash初始化分为3个步骤：

① 配置NF芯片参数配置NF controller

② 配置GPIO管脚（个人觉得先配置GPIO更好）

③ 复位NF芯片

说明1：reset是NF芯片可执行的一条命令，K9F2G08对应的命令码为0xff

说明2：清除RnB信号通过将NFSTAT寄存器的bit 4置1实现

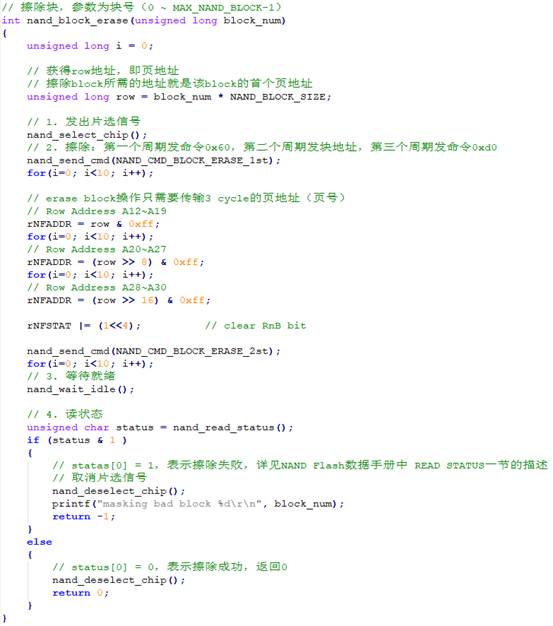

5.2 块擦除代码解析

说明1：块地址的传输

由于NF芯片的擦除以块为单位，所以nand_block_erase的参数为块号，然后根据每个块的大小（64 page）计算出该block首个page的地址

在向NF芯片发送块地址时先发送地址的低字节，后发送高字节

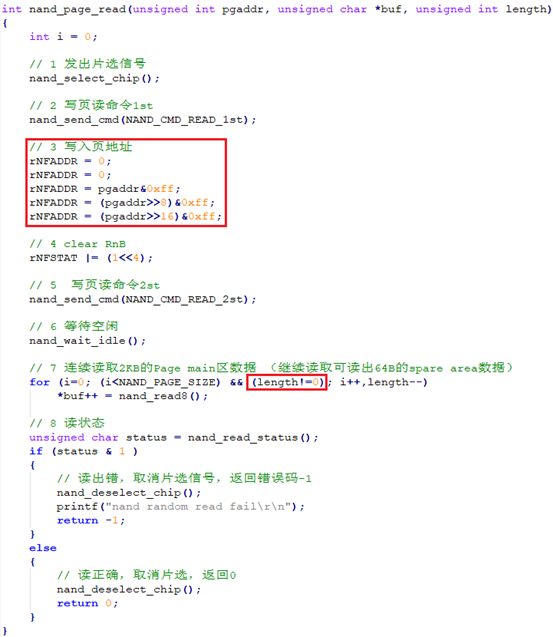

5.3 页读代码解析

说明1：页读时使用页对齐地址

即使传递给nand_page_read函数的pgaddr非页对齐，函数中也传递为0的2 cycle列地址，因此重要的是pgaddr地址所在的页号

说明2：虽然发起页读操作，但不一定要读取该页的所有内容，即并不是一定要读page size个字节

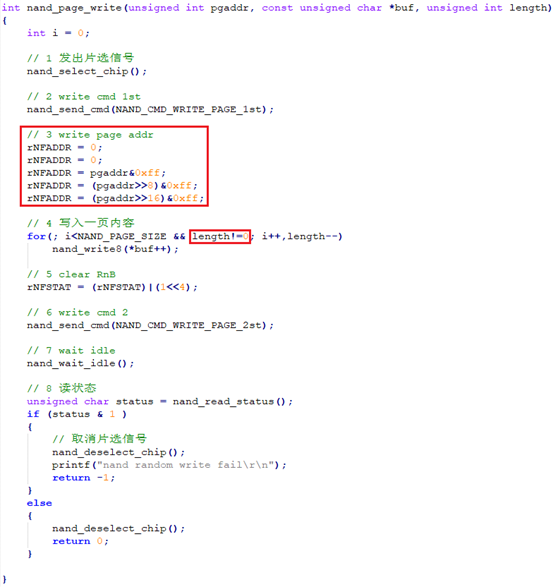

5.4 页写代码解析

附件：友善之臂NandFlash代码

补充：上面的代码均来自友善之臂smart210的裸机代码，其实现的可靠性并非很高，下面来分析下实际可用的OK210 uboot中从NandFlash拷贝uboot到内存中的函数

6. OK210 Uboot NandFlash拷贝函数分析

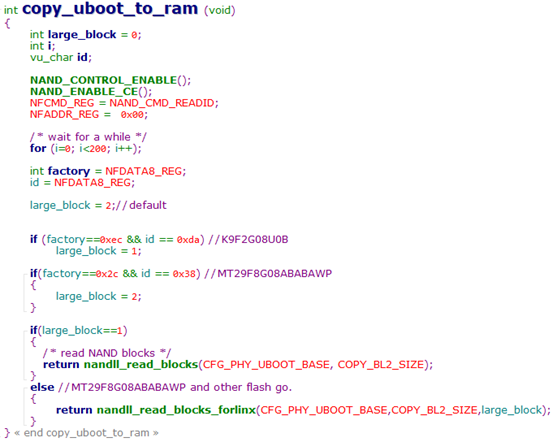

6.1 copy_uboot_to_ram函数功能

说明1：拷贝前准备

在实际将NandFlash上的uboot拷贝到内存之前，OK210完成了如下动作，

① 使能NandFlash controller

② 下发片选信号

③ 发送Read ID命令，获取NF芯片编号

后续我们会分析nandll_read_blocks函数

说明2：拷贝地址

nandll_read_blocks函数原型为，

static int nandll_read_blocks(ulong dst_addr, ulong size);

可见该函数只设置了作为拷贝目的的内存地址和要拷贝的uboot大小，并没有设置作为拷贝源的NandFlash地址，可见NandFlash地址是约定的（后续可见uboot从NandFlash的第0个page开始存储）

在本例中，

CFG_PHY_UBOOT_BASE = 0x2c800000

COPY_BL2_SIZE = 0x80000 (512KB)

6.2 nandll_read_blocks函数分析

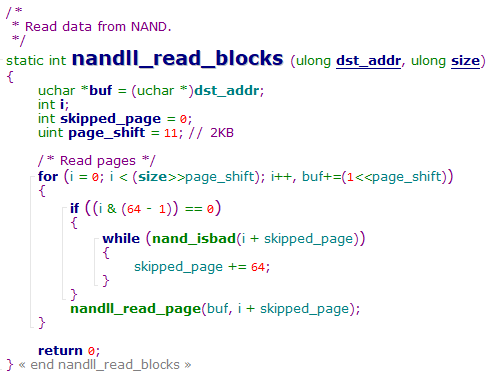

6.2.1 nandll_read_blocks函数流程

说明1：i 相当于页号

用于控制循环次数的变量i 取值范围如下，

起始值 = 0：从第0个page开始读，这也是约定的uboot存储地址

终止值 = (size / 2KB)的整数部分 - 1

也就是说整个循环运行 (size / 2KB)的整数部分次，如果size不是页对齐的，其实是有问题的

假设size = 512KB，那么循环运行256次（i从0 ~ 255），运行次数正确

假设size = 513KB，那么循环仍运行256次，运行次数不正确，实际少读取了部分内容

也就是说，在设计NF读写函数时，很多时候都默认操作的地址满足一定的地址对齐要求，所以不用抬杠~

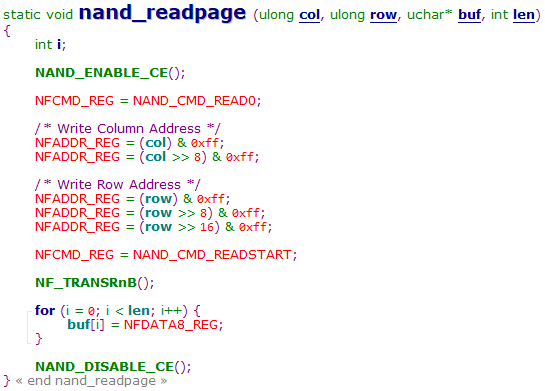

6.2.2 nand_readpage函数分析

nand_isbad & nandll_read_page函数最终都会调用nand_readpage函数实现页读，所以先分析该函数

说明1：地址传递方式

在nand_readpage函数中，2 cycle的列地址和3 cycle的行地址是分开传递的

说明2：轮询NF芯片BUSY的方式

之前友善之臂的范例中通过轮询NFSTAT寄存器的bit 4判断NF芯片是否处于工作状态，此处则是轮询bit 0，效果是一样的

6.2.3 nand_isbad函数分析

我们先来分析下这段逻辑~

目的：跳过坏块（计算跳过坏块要越过的页数）

原理：根据NF芯片手册，每个坏块信息出现在每个block的第1或第2个page的spare area的第1个字节（也就是x8 device的第2048B），而每个block由64个page组成

if ((i & (64 - 1)) == 0)就是判断出能够被64整除的页号，也就是每个block的起始页，然后通过读取该页的OOB（Out Of Band）数据判断该block是否是坏块

这段逻辑有2点值得注意：

① 正如之前所说，并不是任意64个连续的page构成1个block，而是从第0个page开始按序构成

② 使用if ((i & (64 - 1)) == 0)的方式判断是否能被64整除，比用 if ((i % 64) == 0)的效率高（位运算比算数运算效率高）

下面就可以来看下nand_isbad函数的实现~

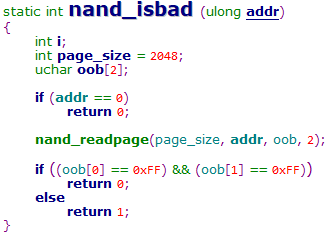

说明1：传递的参数仍为页号

根据之前的分析，传递给nand_isbad函数的参数是1个block的起始页地址

说明2：调用nand_readpage读取OOB

此处传递的列地址 & 行地址如下，

列地址：2048

行地址：1个block的起始页地址

而2048正是spare area的起始地址，所以此处读取1个block的起始页的spare area的前2个字节，判断是否为全0xFF，以此判断该block是否为坏块

此处帮助澄清了一个认识：NandFlash虽然以页为读写单位，但是页读 / 页写并不是一定要从一页的起始位置（即0字节）开始，此处就是直接从一页的第2048字节开始

其实如果每次都要从一页的起始地址读取，那列地址（页内偏移）也就没有意义了

6.2.4 nandll_read_page函数分析

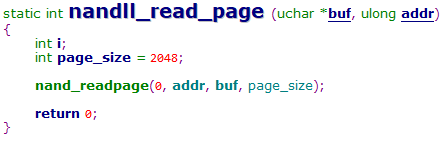

说明1：传递给nandll_read_page函数的就是一个可读页的页号

说明2：调用nand_readpage函数时传递的列地址为0，行地址为页号，读取长度为2KB，也就是读取一页数据

7. iNand概述

7.1 技术演进

从技术演进的时间关系上说，存储设备的出现时间如下，并最终从卡片化过渡到芯片化，

MMC --> SD --> Micro SD（TF） --> eMMC

说明1：MicroSD卡就是原先的TF卡，于2004年正式更名

说明2：MMC标准比SD标准早，SD标准兼容MMC标准（即MMC卡可以被SD读卡器读写，而SD卡不可以被MMC读卡器读写）

说明3：Mirco SD与SD的只是体积大小的区别，传输原理相同，相当于SD卡的小型化

说明4：iNand和eMMC的关联

eMMC是协议，iNand是Sandisk公司出品的符合eMMC协议的一种芯片系列名称（MoviNand为三星公司推出的符合eMMC协议的芯片）

7.2 iNand / eMMC与Nandflash对比

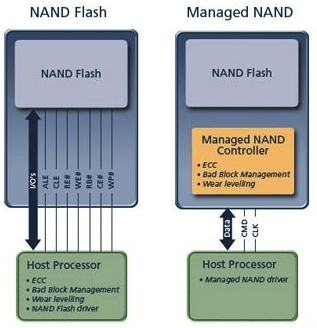

说明1：inand内部也是由存储系统和接口电路构成（和NandFlash结构特性类似，不同之处在于接口电路功能不同）

说明2：iNand的接口电路更复杂，功能更健全

① 提供符合eMMC协议的接口，与SoC的eMMC控制器通信

② 提供ECC校验相关功能，也就是说iNand芯片自身完成存储系统的ECC操作，SoC使用iNand时无需进行ECC相关操作，降低了SoC的编程难度

③ NandFlash分为SLC和MLC，SLC更稳定，但容量小价格高；MLC容易出错，但是容量大价格低。由于iNand内嵌了ECC模块，所以内部使用MLC颗粒，所以性价比很高

注：如果直接使用MLC的NandFlash需要软件实现ECC校验

④ iNand接口电路还提供了cache机制，所以iNand的操作速度很快

7.3 iNand / eMMC与SD卡对比

下面对比一下iNand与SD卡的接线原理图

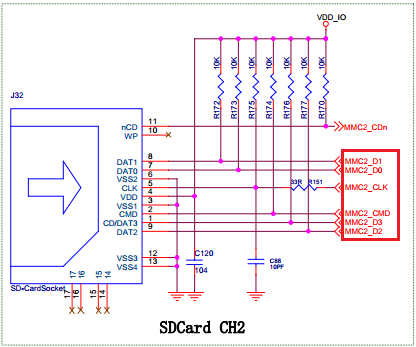

说明1：X210开发板目前支持从iNand或SD卡启动，其实iNand接在了S5PV210的SD/MMC0通道，SD卡接在了SD/MMC2通道（根据S5PV210手册，SD/MMC2通道作为芯片的second boot方式）

说明2：接线对比

iNand为8根数据线，1根CMD线，1根时钟线

SD卡4根数据线，1根CMD线，1根时钟线

所以两者几乎一致，区别就在于iNand的数据线更多

说明3：操作基本一致

① S5PV210中都是通过SD/MMC controller控制iNand和SD卡

注：S5PV210的SD/MMC controller支持1/4/8 bit的模式，所以可以操作emmc

② 在uboot中使用相同的iROM拷贝函数实现数据拷贝

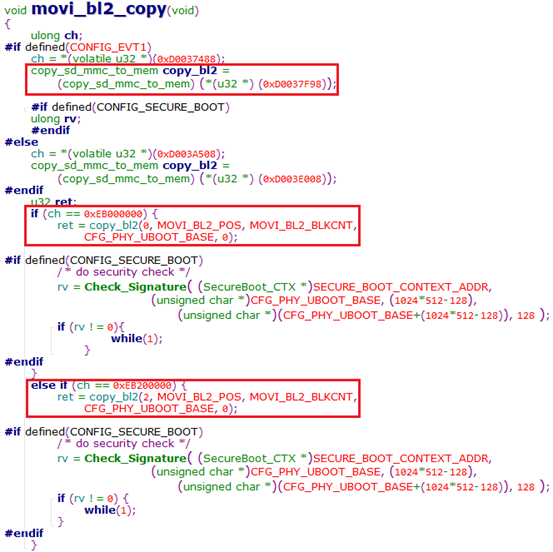

在上述uboot代码中，0xEB000000表示从SD/MMC0通道，也就是iNand拷贝BL2；0xEB200000表示从SD/MMC2通道，也就是SD卡拷贝BL2。可见二者使用的是相同的iROM拷贝函数

小结：iNand/eMMC可以理解为芯片化的SD/MMC卡，软件操作和SD卡几乎相同

8. SD卡物理层规范简介

8.1 总线拓扑结构

SD卡系统定义了两种通信协议：SD总线和SPI总线，主机可以选择其中一种模式，但是在后续的通信中只能使用已选择的模式

8.1.1 SD总线

说明1：总线信号

CLK：主机向SD卡发送时钟信号，说明SD卡 / iNand工作在同步模式

CMD：双向的命令 / 响应信号（主机 --> 卡发送命令，卡 --> 主机发送响应）

DAT0 ~ DAT3：4个双向的数据信号，SD卡支持1-bit / 4-bit模式

VDD / VSS1 / VSS2：电源和地信号

由拓扑架构可见，所有卡共用CLK、电源和地信号；CMD和DAT则是卡的专用信号

说明2：动态配置数据线数量

SD卡上电后默认只使用DTA0进行数据传输，但是SD总线允许动态配置数据线的数量，在初始化后主机可以修改数据总线宽度

说明3：SD卡的识别与寻址

在初始化过程中，命令被分别发送到各张SD卡，此时主机可以检测到卡并向物理卡槽分配逻辑地址（后续命令包中可提供该地址信息）

8.1.2 SPI总线

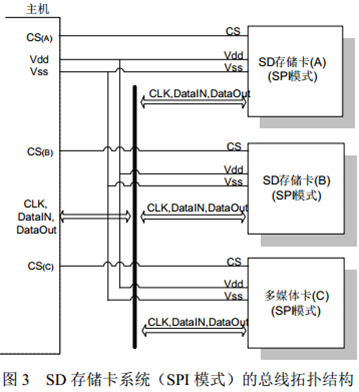

说明1：SPI总线特点

① 此时SoC作为SPI master，SD卡作为SPI slave

② 使用SPI总线使得SD卡可以通过SPI通道与市场上的很多微控制器通信，这降低了设计工作量，当然性能上也有损失（主要是数据总线宽度降低）

③ SPI标准只定义了物理链路而不是完整的数据传输协议（个人工作中深有体会），因此SD卡的SPI功能使用与SD模式相同的命令集

④ SPI的字节传输特性在SD卡上也能实现，因为所有数据令牌都是字节的整数倍

说明2：总线信号

CS：主机向SD卡发送片选信号

CLK：主机向SD卡发送时钟信号

DataIn：主机向SD卡发送数据信号

DataOut：SD卡向主机发送数据信号

可见DataIn & DataOut是站在SD卡的角度定义的

说明3：SD卡的识别与寻址

在使用SPI协议时，SD卡的识别和寻址由CS信号代替

小结：SD卡在SD协议和SPI协议下的信号线配置如下图所示

8.2 基于命令的总线协议

8.2.1 通信协议组件

① 命令

a. 命令是启动一项操作的令牌

b. 寻址命令从主机发送到一张SD卡；广播命令从主机发送到连接的所有SD卡

c. 命令在CMD信号线上传输

② 响应

a. 响应作为对接收到的命令的回答的令牌

b. 响应从被寻址的卡或所有连接的SD卡发送到主机

c. 响应在CMD信号线上传输

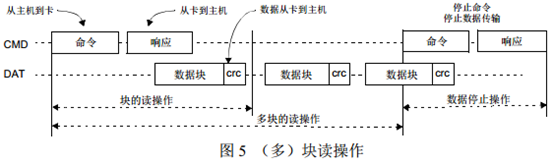

③ 数据

a. 数据可以在主机与SD卡之间相互传输

b. 数据通过数据信号线传输

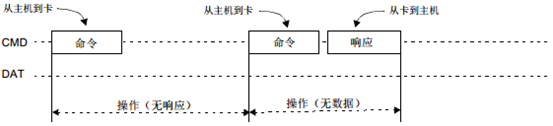

8.2.2 操作类型

① 有命令无响应 & 有命令有响应但无数据

无论何种操作类型，命令组件是一定有的

② 有命令有响应有数据

说明1：有数据的操作就一定有响应

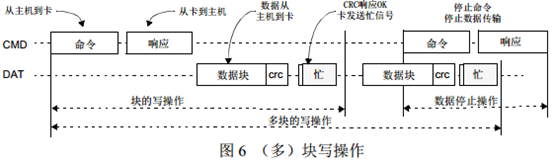

说明2：SD卡的数据传输以块为单位进行（不是简单的字节流），数据块后通常带有CRC信息

说明3：当进行SD卡写操作时，需要检查SD卡的BUSY信号。在SD协议中，不管块的写操作使用多少条数据线，他只使用DATA0数据线上的写操作忙信号

小结：SD协议实现定义了很多标准命令（e.g. CMD0 ...），每个命令都定义了作用、使用方法和对应的响应

SD卡工作就是由命令周期组合而成的，在一个命令周期中，主机SoC先发送CMD给SD卡，然后SD卡解析并执行该命令，最后SD卡根据执行结果回发主机SoC一个响应

8.2.3 通信协议组件格式

① 命令令牌

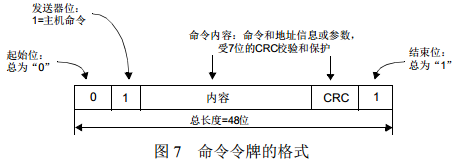

说明：命令令牌共48 bit，实际负载为38 bit（= 48 -1 -1 -7 -1）

② 响应令牌

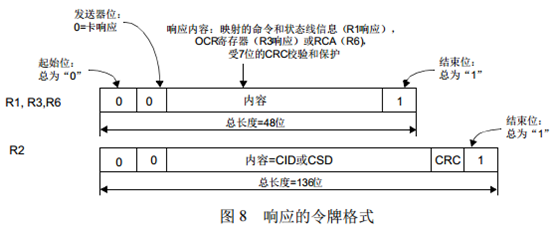

说明：响应令牌根据其内容（R1 / R2 / R3 / R6）共有2种编码格式

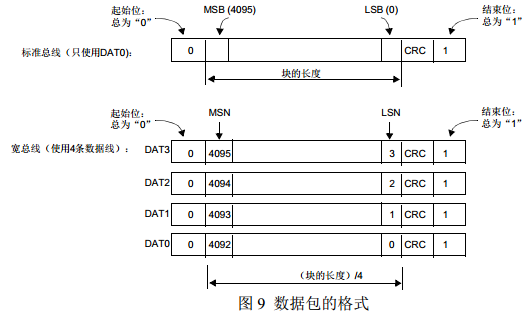

③ 数据令牌

说明1：当使用4-bit模式传输时，起始位 / 结束位  / CRC在每条数据线上传输（其中每条数据线分别计算并检查CRC）

但是CRC状态响应和忙指示信号只通过DAT0从SD卡向主机发送

注：上述各令牌的传输均从MSB开始

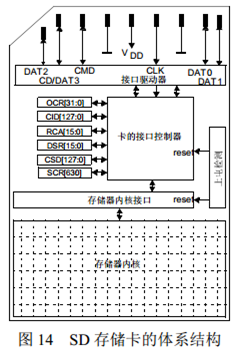

8.3 体系结构图

说明1：SD卡接口控制器

SD卡内部的接口控制器类似一个单片机，该控制器的功能就是遵循SD协议通过CMD线接收主机SoC发给SD卡的命令码，然后执行这个命令并且回发响应给主机SoC。

该控制器同时可以控制SD卡内部的存储单元，实现对存储单元的读写

说明2：SD卡内部有自己的上电检测电路，使SD卡在上电后无需外部复位信号就能进入定义的状态

8.4 内部寄存器

说明1：SD卡内部寄存器特点

此处的寄存器都是SD卡内部的寄存器，需要与SoC SD controller的寄存器区分。实际上很多外置芯片内部都设有寄存器，这些寄存器可以按照一定的规则访问，访问这些寄存器可以获取芯片的信息

说明2：RCA（Relative Card Address）寄存器功能

RCA寄存器保存了SD卡在识别过程中发布的器件地址，在SD卡识别后，主机利用该地址与SD卡进行通信

该寄存器仅在SD总线模式下才有效，SPI总线模式无效（因为SPI总线通过CS进行卡的识别~）

9. SD卡操作代码简析

9.1 Hsmmc_Init函数解析

9.1.1 GPIO配置

说明1：DATA线的配置

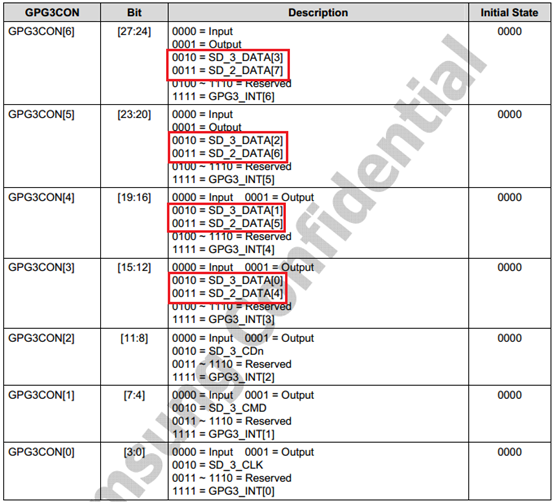

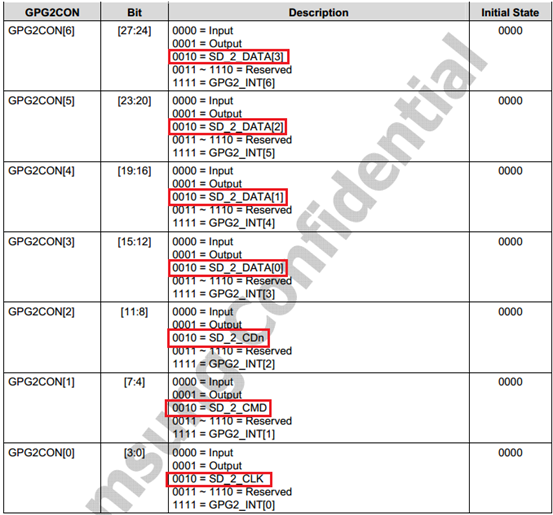

对照芯片手册，GPG2组GPIO正好配置一组4-bit SD卡接口，如果是用于连接8-bit eMMC，则需要借用GPG3组GPIO中的4位，作为SD channel 2的SD_2_DATA[4] ~ [7]

当然，此时SD channel 3就无法使用了，所以S5PV210的SD/MMC controller的配置是8-bit 2 channel 或 4-bit 4 channel

说明2：上下拉 & 驱动能力

代码中将SD相关GPIO均设置为上拉模式，驱动能力设为4x（可见带动SD卡还真有点儿费劲啊~）

9.1.2 SD controller时钟源配置

说明1：SD/MMC controller时钟结构

① HCLK Domain

SoC的ARM核通过AHB总线访问SD/MMC controller的寄存器，此外还要实现DMA传输

② BaseCLK

SD/MMC controller的工作时钟，同时SD/MMC controller据此生成SD卡的工作时钟

③ SDCLK Domain

SD/MMC controller通过分频得到的SD卡工作时钟，该时钟将通过SD接口的CLK线传输到SD卡

说明2：设置SD/MMC controller 48MHz的工作频率

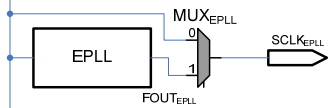

代码中选择EPLL的输出（96MHz）作为时钟源同时进行二分频，所以SD/MMC controller的BaseCLK  = SCLKEPLL / 2 = 96MHz / 2 = 48MHz

9.1.3 复位SD/MMC controller

说明：设置与轮询

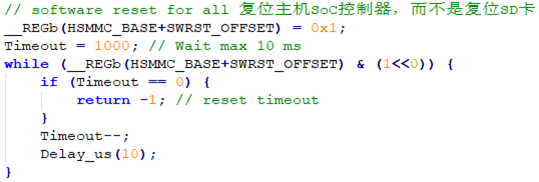

向SWRST寄存器的bit 0写1可以开启SD controller的复位流程，当复位完成后，SD controller会将该位清零。所以代码中需要轮询该位，直至复位完成

9.1.4 Hsmmc_SetClock函数分析

说明1：初始设置400KHz时钟

Hsmmc_SetClock函数会设置BaseCLK的时钟源并据此计算SDCLK，此处之所以设置较低频率的时钟是因为此时刚开始和SD卡通信，SD controller尚未获取SD卡版本及支持的速率，配置为低速率可以兼容各种SD卡的通信。当SD卡识别过程完成后，会根据获取的SD卡信息设置更为合适的SDCLK

说明2：内部时钟 & 外部时钟

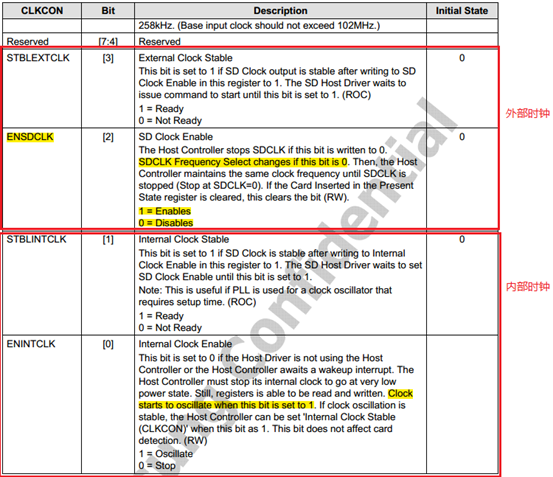

在CLKCON寄存器中有2组CLK使能 + CLK状态标志位，其中内部时钟指的就是SD controller的BaseCLK，外部时钟指的就是SDCLK。在使能上述时钟后，需要轮询状态标志位，直至CLK稳定

由于外部时钟是从内部时钟计算得到，所以设置的顺序肯定是先设置内部时钟，再设置外部时钟，在设置内部时钟时先关闭外部时钟

说明3：内部时钟的设置

BaseCLK的设置就是设置CONTROL2寄存器的bit [5:4]，即BaseCLK的时钟源

说明4：外部时钟的设置

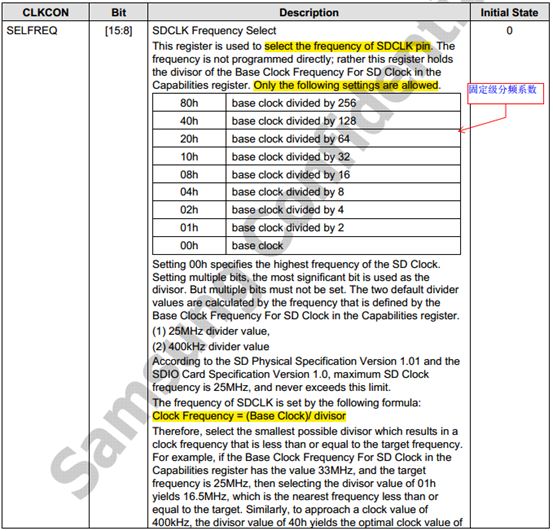

SDCLK的设置就是设置CLKCON寄存器的bit [15:8]，即对BaseCLK的分频系数

此处需要注意的是，SDCLK的分频系数是固定级的，所以得到的最终SDCLK是一个小于等于目标值的最接近结果

代码中的计算方法如下，

所以当要设置的目标SDCLK为400KHz时，在BaseCLK为48MHz的情况下，得到的SDCLK为375KHz（= 48000000 / 128）

9.1.5 SD卡初始化流程

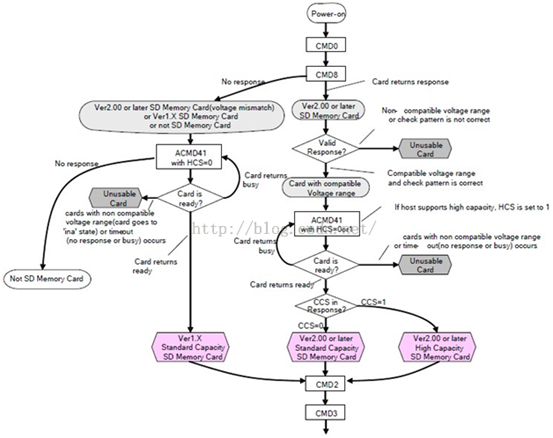

SD卡的初始化流程如下图所示，总体的工作流程就是发送CMD然后根据是否发送成功，或者根据SD卡的响应来判断SD卡的类型，并最终让SD卡进入Stand-by状态

说明1：CMD & ACMD

从上图中可见，SD卡的命令分为2种：CMD和ACMD

CMD为单命令，即写入一次CMDREG寄存器，发送一条命令给SD卡

ACMD为组合命令，即连续发送2个CMD，比如ACMD41 = CMD55 + CMD41

之所以会出现组合命令是因为SD协议中用6 bit来描述命令码，最多表示CMD0 ~ CMD63，因此设置了CMD55 + CMDxx的组合命令模式

说明2：Hmmc_IssueCommand函数分析

Hmmc_IssueCommand函数是SD controller向SD卡发送命令的核心函数，理解了这个函数，剩余的工作就是按照SD协议定义的流程进行交互

函数原型	int32_t Hsmmc_IssueCommand(uint8_t Cmd, uint32_t Arg, uint8_t Data, uint8_t Response)
参数	Cmd: 要发送的命令代码，最终写入CMDREG寄存器 Arg: 命令参数，最终写入ARGUMENT寄存器 Data: 标识要发送命令的交互是否用到DATA线（e.g. SD卡读写命令） Response: 标识要发送命令的响应类型
返回值	命令发送成功返回0；失败返回负数（可标识不同的错误原因）

Hmmc_IssueCommand函数的具体流程如下，

① 轮询CMD线是否可用

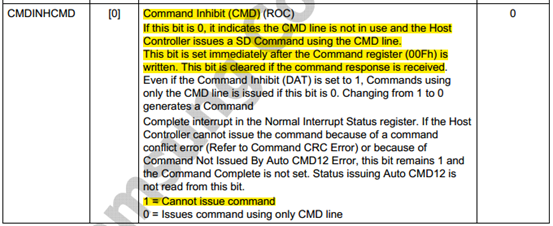

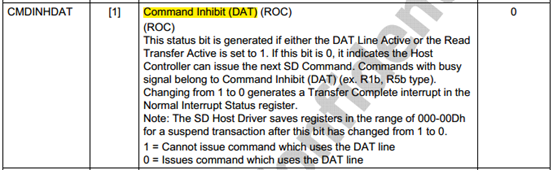

轮询PRNSTS寄存器的bit 0

② 如果要发送命令的响应类型为R1B，还要轮询DATA线是否可用

轮询PRNSTS寄存器的bit 1

注：响应类型分为R1 ~ R7 + R1B共8种，均有自身的规则，SD卡在特定状态下响应特定命令时的回复由SD协议规范

R1B响应需要轮询DATA线是否可用，是因为R1B响应还会通过DATA线反馈BUSY信息

③ 将Arg写入ARGUMENT寄存器

④ 根据参数构造写入CMDREG寄存器的值并写入

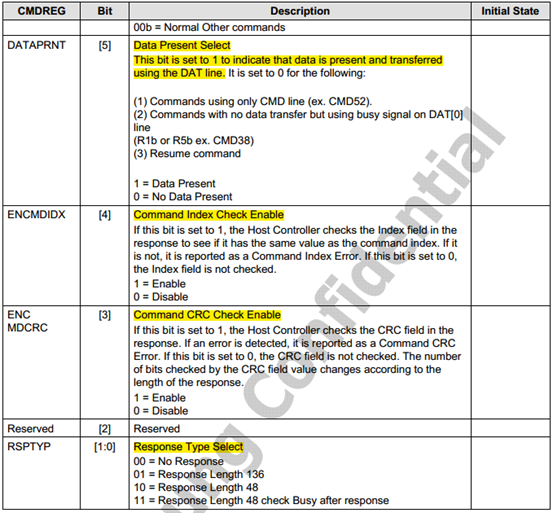

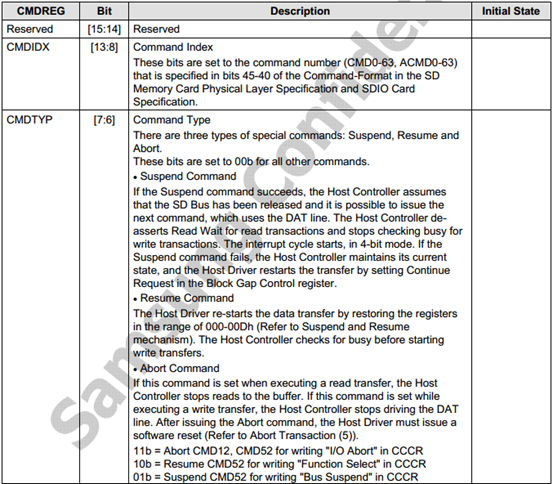

根据芯片手册，CMDREG寄存器中只有bit [13:8]用于标识命令编码，其余字段均用于设置该命令的相关属性（e.g. 命令类型 / 回复类型 / 是否有DATA传输 / 是否使能CRC检验等），这些属性的设置也均要遵循SD协议

⑤ 等待命令发送完成并获得发送状态

该步骤通过Hsmmc_WaitForCommandDone函数完成，其中

等待命令发送完成通过轮询NORINTSTS寄存器的bit 0，即command complete位

获得发送状态则是查询NORINTSTS寄存器的其他位

补充：想要理清所有细节必须研究SD协议 + SoC SD controller手册，当工作中有需要时我会把他搞定~

9.2 SD卡读写流程概述

在SD卡的初始化过程中，SD controller会向SD卡发送CMD3使SD卡进入Stand-by状态，后续的读写操作等操作则遵循上图的状态机实现

最后

以上就是知性石头为你收集整理的S5PV210体系结构与接口11：NandFlash & SD卡编程1. Flash ROM简介2. NandFlash芯片分析3. NandFlash操作流程4. S5PV210 NandFlash控制器分析5. S5PV210 NandFlash程序设计6. OK210 Uboot NandFlash拷贝函数分析7. iNand概述8. SD卡物理层规范简介9. SD卡操作代码简析的全部内容，希望文章能够帮你解决S5PV210体系结构与接口11：NandFlash & SD卡编程1. Flash ROM简介2. NandFlash芯片分析3. NandFlash操作流程4. S5PV210 NandFlash控制器分析5. S5PV210 NandFlash程序设计6. OK210 Uboot NandFlash拷贝函数分析7. iNand概述8. SD卡物理层规范简介9. SD卡操作代码简析所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。
