1.中继器

信号在传输过程中会不断衰减，为了不让信号衰减对通信产生影响，产生了中继器：仅做放大信号用，把信号传导偏远的地方

2.集线器

        试想，如果每个设备只有一个对外接口，那么意味着只能建立一对一的点到点的通信。为了能够让通信“一对多”，需要将信号复制广播，于是，产生了集线器：把一个端口的信息重复广播到其它7个端口上（假设是8口HUB）。HUB不具备交换机所具有的MAC地址表，所以它发送数据时都是没有针对性的，而是采用广播方式发送。

集线器的主要功能是对接收到的信号进行再生整形放大，以扩大网络的传输距离，同时把所有节点集中在以它为中心的节点上。它工作于OSI(开放系统互联参考模型)参考模型第一层，即“物理层”。集线器与网卡、网线等传输介质一样，属于局域网中的基础设备，采用CSMA/CD（一种检测协议）介质访问控制机制.


2.1集线器原理

基本上不具有类似于交换机的"智能记忆"能力和"学习"能力。它也不具备交换机所具有的MAC地址表，所以它发送数据时都是没有针对性的，而是采用广播方式发送。也就是说当它要向某节点发送数据时，不是直接把数据发送到目的节点，而是把数据包发送到与集线器相连的所有节点。

3.网桥

    现在，我们有了集线器，但是这带来一个问题，多个集线器连接在一起，但是由于是广播通信，互相冲突，所以我们现在需要一种设备，能够有效隔离子网。让广播通信仅仅在于一个局部：网桥。

    网桥也是数据链路层设备，把一个局域网一分为2，中间用网桥连接，这样A发给BCD的数据就不会再广播到EFGH了。

3.1网桥的工作原理

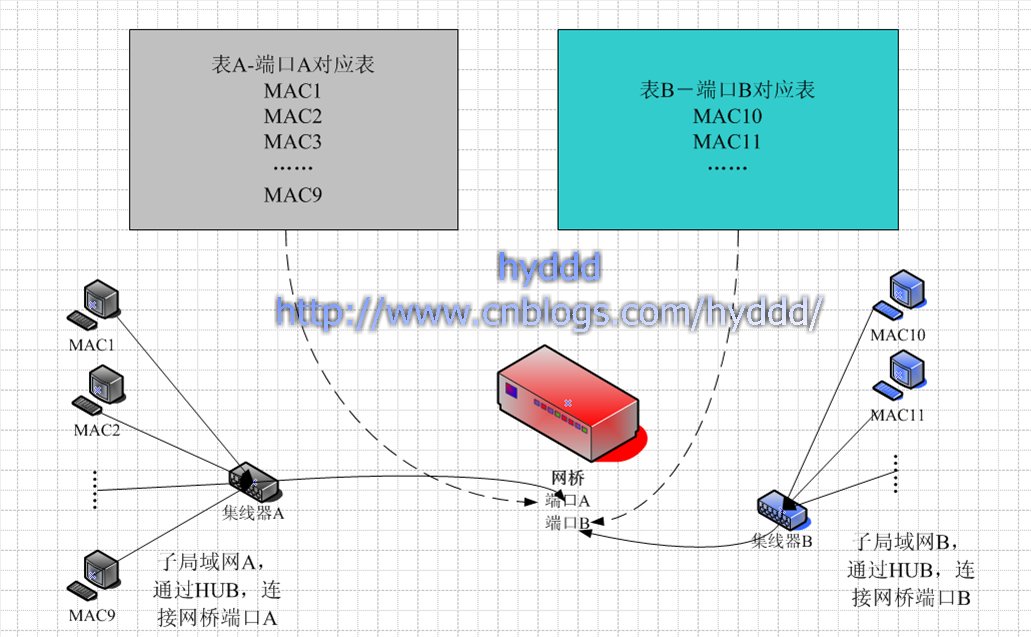

    上图是用一个网桥连接的两个网络，网桥的A端口连接A子网，B端口连接B子网，为什么网桥知道哪些数据包该转发，哪些包不该转发呢？那是因为它有两个表A和B，当有数据包进入端口A时，网桥从数据包中提取出源MAC地址和目的MAC地址。

    一开始的时候，表A和表B都是空的，没有一条记录，这时，网桥会把数据包转发给B网络，并且在表A中增加一条MAC地址(把源MAC地址记录表中)，说明这个MAC地址的机器是A子网的，同理，当B子网发送数据包到B端口时，网桥也会记录源MAC地址到B表。

    当网桥工作一段时候后，表A基本上记录了A子网所有的机器的MAC地址，表B同理，当再有一个数据包从A子网发送给网桥时，网桥会先看看数据包的目的MAC地址是属于A子网还是B子网的，如果从A表中找到对应则，抛弃该包（因为该包在HUB中已经被转发），如果不是，则转发给B子网，然后检查源MAC地址，是否在表中已经存在，如果不存在，在表A中增加一条记录。

    噢，或许你现在会问了，为什么需要两张表呢，一张表不行么？？嗯～刚才把表一分为二是为了便于理解，实际上，真正的网桥里面存的应该是一张表(当然有可能为了提速，或者其他原因，它也可能把信息存为多张表，这个得看它怎么实现了～)，如果是一张信息表，表里记录的应该是：MAC-PortNum，所以它是具有学习功能的。

    网桥相当于二层交换机它可以在Layer2“桥接”两个网段。它比HUB强一些的是，它分离了两个网段，不会把一个网段内部的packet广播到另一个网段。因此，两个网段之间不会产生不必要的信号冲突碰撞。举例：AB在桥东，CD在桥西，AB对话时，CD也可以对话。AC对话时，BD大致要避让。

4.交换机（同一网络内）

4.1交换机的产生：

    注意到，网桥只有两个端口。随着网络设备的发展，逐渐产生了多个端口的“网桥”，但是由于网桥是数据链路层的广播通信，A和G通信的时候，B和F就没法通信——一个桥上多个通信将产生冲突。为了能够实现多对多的通信，于是产生了交换机。

    在交换机中，A和B通信的同时，C和D也可以通信——因为它们分别占用不同的端口。这样，交换机渐渐替代了网桥，成为组建局域网的重要设备。

4.2交换机的原理

    交换机工作于OSI参考模型的第二层，即数据链路层。交换机内部的CPU会在每个端口成功连接时，通过ARP协议学习它的MAC地址，保存成一张ARP表。在今后的通讯中，发往该MAC地址的数据包将仅送往其对应的端口，而不是所有的端口。因此，交换机可用于划分数据链路层广播，即冲突域；但它不能划分网络层广播，即广播域。

    也就是说，交换机也有一张表，记录的是port-mac。

4.3交换机的分类：

    按照传输数据包的层次，交换机可以分为一、二.....七层交换机。

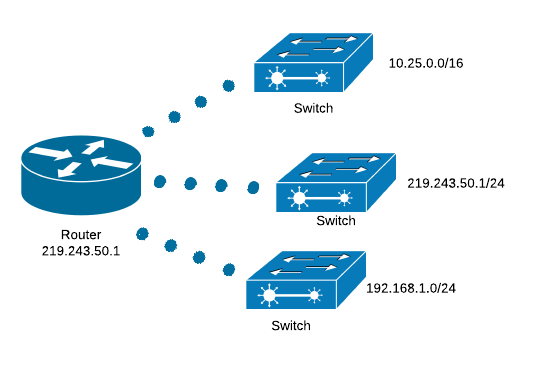

路由器（Router）（不同网络内）

是一种计算机网络设备，提供了路由与转送两种重要机制，可以决定数据包从来源端到目的端所经过 的路由路径（host到host之间的传输路径），这个过程称为路由；将路由器输入端的数据包移送至适当的路由器输出端(在路由器内部进行)，这称为转 送。路由工作在OSI模型的第三层——即网络层，例如网际协议。

路由器的一个作用是连通不同的网络，另一个作用是选择信息传送的线路。 路由器与交换器的差别，路由器是属于OSI第三层的产品，交换器是OSI第二层的产品(这里特指二层交换机)

网关(Gateway)

又称网间连接器、协议转换器。网关在网络层以上实现网络互连，是最复杂的网络互连设备，仅用于两个高层协议不同的网络互连。网关既可以用于广域网互连，也可以用于局域网互连

网关(Gateway)又称网间连接器、协议转换器。默认网关在网络层上以实现网络互连，是最复杂的网络互连设备，仅用于两个高层协议不同的网络互连。网关的结构也和路由器类似，不同的是互连层。网关既可以用于广域网互连，也可以用于局域网互连

那么网关到底是什么呢？网关实质上是一个网络通向其他网络的IP地址。比如有网络A和网络B，网络A的IP地址范围为“192.168.1.1~192. 168.1.254”，子网掩码为255.255.255.0；网络B的IP地址范围为“192.168.2.1~192.168.2.254”，子网掩码为255.255.255.0。在没有路由器的情况下，两个网络之间是不能进行TCP/IP通信的，即使是两个网络连接在同一台交换机（或集线器）上，TCP/IP协议也会根据子网掩码（255.255.255.0）判定两个网络中的主机处在不同的网络里。而要实现这两个网络之间的通信，则必须通过网关。如果网络A中的主机发现数据包的目的主机不在本地网络中，就把数据包转发给它自己的网关，再由网关转发给网络B的网关，网络B的网关再转发给网络B的某个主机（如附图所示）。网络A向网络B转发数据包的过程。

那么这个IP地址是哪台机器的IP地址呢？网关的IP地址是具有路由功能的设备的IP地址，具有路由功能的设备有路由器、启用了路由协议的服务器(实质上相当于一台路由器)、代理服务器(也相当于一台路由器)。
