（系统移植）3 U-boot顶层Makefile版本号MAKEFLAGS变量命令输出 V静默输出 S编译输出目录设置 O代码检查 C指定模块编译 M获取主机架构和系统设置目标架构、交叉编译器和配置文件调用 scripts/Kbuild.include中的一些必要变量交叉编译工具变量设置导出其他变量make xxx_defconfig ，生成.configmake过程总结MakeFile中的函数

78 阅读 0 评论
我是靠谱客的博主 爱撒娇火，最近开发中收集的这篇文章主要介绍（系统移植）3 U-boot顶层Makefile版本号MAKEFLAGS变量命令输出 V静默输出 S编译输出目录设置 O代码检查 C指定模块编译 M获取主机架构和系统设置目标架构、交叉编译器和配置文件调用 scripts/Kbuild.include中的一些必要变量交叉编译工具变量设置导出其他变量make xxx_defconfig ，生成.configmake过程总结MakeFile中的函数 ，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

资料来源：正点原子嵌入式linux

目录

版本号

MAKEFLAGS变量

命令输出 V

静默输出 S

编译输出目录设置 O

代码检查 C

指定模块编译 M

获取主机架构和系统

设置目标架构、交叉编译器和配置文件

调用 scripts/Kbuild.include中的一些必要变量

交叉编译工具变量设置

导出其他变量

make xxx_defconfig ，生成.config

1.scripts_basic 目标对应的命令

2.%config目标对应的命令

make xxx_defconfig 命令总结

make过程

MakeFile中的函数

filter

firstword

wildcard

patsubst



版本号

VERSION = 2016
PATCHLEVEL = 03
SUBLEVEL =
EXTRAVERSION =
NAME =

MAKEFLAGS变量

MAKEFLAGS如果不做unexport声明，默认传给子make

命令输出 V

ifeq ("$(origin V)", "command line") #origin用于返回V的来源，command line表示命令行，如果命令行中输入V，则ifeq成立
  KBUILD_VERBOSE = $(V)				 # KBUILD_VERBOSE==V的数值
endif
ifndef KBUILD_VERBOSE
  KBUILD_VERBOSE = 0
endif

ifeq ($(KBUILD_VERBOSE),1)  #如果KBUILD_VERBOSE==1
  quiet =
  Q =
else
  quiet=quiet_   			#
  Q = @						#Q==@，Q变量定义是否省略输出完整编译信息
endif

Makefile 中会用到变量  Q 来控制编译的时候是否在终端输出完整的命令，通过命令行输入V的值便可控制是否输出编译过程。quiet用来控制输出命令长短。

静默输出 S

make -s 实现静默输出，就是不打印编译过程

ifneq ($(filter 4.%,$(MAKE_VERSION)),)	# MAKE_VERSION表示编译器版本号，filter表示过滤匹配单词，匹配到版本4.%，则ifneq中第一个变量非空1，与空0不相等，条件成立
ifneq ($(filter %s ,$(firstword x$(MAKEFLAGS))),) #firstword用于取出text中第一个单词，MAKEFLAGS表示make后的指令序号，“make -s” -s就会作为函数返回（这里暂时哟点问题）
  quiet=silent_         #quiet表示命令输出格式，quiet 为空的话，整个命令都会输出。quiet 为“quiet_”的话，仅输出短版本。 quiet 为“silent_”的话，整个命令都不会输出。
endif
else					# make-3.8x
ifneq ($(filter s% -s%,$(MAKEFLAGS)),)
  quiet=silent_
endif
endif

export quiet Q KBUILD_VERBOSE   #导出变量quiet Q KBUILD_VERBOSE

编译输出目录设置 O

“make O=out”就是设置目标文件输出到 out 目录

ifeq ("$(origin O)", "command line")  #如果O来自命令行
  KBUILD_OUTPUT := $(O) #比如：make O=outfile ，KBUILD_OUTPUT=输出目录
endif

代码检查 C

命令“make C=1”使能代码检查，检查那些需要重新编译的文件。

“make C=2”用于检查所有的源码文件

#KBUILD_CHECKSRC代码检查
#KBUILD_CHECKSRC=1检查需要重新编译的文件
#KBUILD_CHECKSRC=2检查所有源码文件
ifeq ("$(origin C)", "command line")
  KBUILD_CHECKSRC = $(C)
endif
ifndef KBUILD_CHECKSRC
  KBUILD_CHECKSRC = 0
endif

指定模块编译 M

 uboot 中允许单独编译某个模块，使用命令“make M=dir”

#单独编译某个模块
ifdef SUBDIRS   #兼容老语法make SUBIDRS=dir
  KBUILD_EXTMOD ?= $(SUBDIRS)
endif
ifeq ("$(origin M)", "command line") # 新语法 make M=dir  ，判断命令行是否有M
  KBUILD_EXTMOD := $(M) #KBUILD_EXTMOD=M的值
endif

获取主机架构和系统

#获取主机架构与系统名
# |  表示管道，管道前的输出作为管道后的输入
#sed -e表示替换 ，uname —m表示获取主机架构x86_64，uname -s表示获取系统名称linux
HOSTARCH := $(shell uname -m |
	sed -e s/i.86/x86/
	    -e s/sun4u/sparc64/
	    -e s/arm.*/arm/
	    -e s/sa110/arm/
	    -e s/ppc64/powerpc/
	    -e s/ppc/powerpc/
	    -e s/macppc/powerpc/
	    -e s/sh.*/sh/)
# uname -s 获取主机OS  tr '[:upper:]' '[:lower:]' 表示将大写字母替换小写字母
HOSTOS := $(shell uname -s | tr '[:upper:]' '[:lower:]' |
	    sed -e 's/(cygwin).*/cygwin/')

export	HOSTARCH HOSTOS

设置目标架构、交叉编译器和配置文件

#编 译 uboot 的 时 候 需 要 设 置 目 标 板 架 构 和 交 叉 编 译 器 ，“ make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf-”就是用于设置 ARCH 和 CROSS_COMPILE
# set default to nothing for native builds
ifeq ($(HOSTARCH),$(ARCH))
CROSS_COMPILE ?=
endif

#配置默认编译工具可以省去每次都要在make后面设置HOSTARCH与ARCH
ARCH ?= arm
CROSS_COMPILE ?= arm-linux-gnueabihf-

KCONFIG_CONFIG	?= .config
export KCONFIG_CONFIG

调用 scripts/Kbuild.include中的一些必要变量



交叉编译工具变量设置


AS		= $(CROSS_COMPILE)as
# Always use GNU ld
ifneq ($(shell $(CROSS_COMPILE)ld.bfd -v 2> /dev/null),)
LD		= $(CROSS_COMPILE)ld.bfd
else
LD		= $(CROSS_COMPILE)ld
endif
CC		= $(CROSS_COMPILE)gcc
CPP		= $(CC) -E
AR		= $(CROSS_COMPILE)ar
NM		= $(CROSS_COMPILE)nm
LDR		= $(CROSS_COMPILE)ldr
STRIP		= $(CROSS_COMPILE)strip
OBJCOPY		= $(CROSS_COMPILE)objcopy
OBJDUMP		= $(CROSS_COMPILE)objdump

前面已经设置CROSS_COMPILE ?= arm-linux-gnueabihf-  所以这里可以用LD代替arm-linux-gnueabihf-ld.bfd

导出其他变量

export VERSION PATCHLEVEL SUBLEVEL UBOOTRELEASE UBOOTVERSION
export ARCH CPU BOARD VENDOR SOC CPUDIR BOARDDIR
export CONFIG_SHELL HOSTCC HOSTCFLAGS HOSTLDFLAGS CROSS_COMPILE AS LD CC
export CPP AR NM LDR STRIP OBJCOPY OBJDUMP
export MAKE AWK PERL PYTHON
export HOSTCXX HOSTCXXFLAGS DTC CHECK CHECKFLAGS

export KBUILD_CPPFLAGS NOSTDINC_FLAGS UBOOTINCLUDE OBJCOPYFLAGS LDFLAGS
export KBUILD_CFLAGS KBUILD_AFLAGS

make xxx_defconfig ，生成.config

在编译 uboot 之前要使用“make xxx_defconfig”命令来配置 uboot

编译脚本中有如下命令：

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- mx6ull_14x14_ddr512_emmc_defconfig

其中ARCH与CROSS_COMPILE用于设置目标架构、交叉编译器和配置文件，而后面的mx6ull_14x14_ddr512_emmc_defconfig就是配置config

Makefile中有代码段：

%config: scripts_basic outputmakefile FORCE  #FORCE强制执行
	$(Q)$(MAKE) $(build)=scripts/kconfig $@

make mx6ull_14x14_ddr512_emmc_defconfig匹配到该段，%config共有三个依赖，scripts_basic， outputmakefile， FORCE

1. 首先看FORCE：

PHONY += FORCE
FORCE:

FORCE总为新，所以%config总是重新生成，FORCE的作用就是强制执行本句代码

2. outputmakefile

outputmakefile:
ifneq ($(KBUILD_SRC),)   #KBUILD_SRC为空，所以outputmakefile无依赖命令，outputmakefile无效
	$(Q)ln -fsn $(srctree) source
	$(Q)$(CONFIG_SHELL) $(srctree)/scripts/mkmakefile
	    $(srctree) $(objtree) $(VERSION) $(PATCHLEVEL)
endif

KBUILD_SRC在前面代码段没有定义，那么outputmakefile相当于无效

3.scripts_basic

scripts_basic:
	$(Q)$(MAKE) $(build)=scripts/basic
	$(Q)rm -f .tmp_quiet_recordmcount

scripts_basic依赖共两句代码，其中build变量的值定义在 scripts/Kbuild.include

build=-f ./scripts/Makefile.build obj

所以执行后scripts_basic变为

@make -f ./scripts/Makefile.build obj=scripts/basic  //也可以没有@，视配置而定

@rm -f . tmp_quiet_recordmcount //也可以没有@



所以%config可以看作是代码段：

@make -f ./scripts/Makefile.build obj=scripts/basic  //也可以没有@，视配置而定

@rm -f . tmp_quiet_recordmcount //也可以没有@  #删除指令

@make -f ./scripts/Makefile.build obj=scripts/kconfig %config

所以在编译脚本中的make mx6ull_14x14_ddr512_emmc_defconfig会执行代码：

@make -f ./scripts/Makefile.build obj=scripts/basic                  #scripts_basic 目标对应的命令

@make -f ./scripts/Makefile.build obj=scripts/kconfig %config  # %config  目标对应的命令



1.scripts_basic 目标对应的命令

@make -f ./scripts/Makefile.build obj=scripts/basic                  #scripts_basic 目标对应的命令

命令中引用了./scripts/Makefile.build，在该文件中，有定义：

#默认目标
PHONY := __build
__build:

定义了默认目标__build，依赖代码为:

#@make -f ./scripts/Makefile.build obj=scripts/basic   没有指认目标，所以使用默认目标__build，
#在顶层 Makefile 中，KBUILD_BUILTIN 为 1，KBUILD_MODULES 为 0，
#__build展开后__build:$(builtin-target) $(lib-target) $(extra-y)) $(subdir-ym) $(always)
#                  @:
#__build五个依赖可以利用echo输出，输出后只有always有效，因此__build最后结果==always的值
#__build: scripts/basic/fixdep
#      @:
#所以scripts_basic 目标的作用就是编译出 scripts/basic/fixdep，编译所需要的makefile在前面kbuild-file包含
__build: $(if $(KBUILD_BUILTIN),$(builtin-target) $(lib-target) $(extra-y))
	 $(if $(KBUILD_MODULES),$(obj-m) $(modorder-target))
	 $(subdir-ym) $(always)
	@:

编译所需makefile由以下代码段包含:

#src=scripts/basic  srctree=. kbuild-dir展开后=$(if $(filter /%, scripts/basic), scripts/basic, ./scripts/basic)
#filter匹配筛选，无 / 开头的单词，$(filter /%, scripts/basic)为空，if 空，所以kbuild-dir=./scripts/basic
#kbuild-file展开后=$(if $(wildcard ./scripts/basic/Kbuild), ./scripts/basic/Kbuild, ./scripts/basic/Makefile)
# $(wildcard ./scripts/basic/Kbuild)中wildcard获取文件列表，由于./scripts/basic中没有Kbulid文件，所以值为空，那么if 空，kbuild-file=./scripts/basic/Makefile
kbuild-dir := $(if $(filter /%,$(src)),$(src),$(srctree)/$(src))
kbuild-file := $(if $(wildcard $(kbuild-dir)/Kbuild),$(kbuild-dir)/Kbuild,$(kbuild-dir)/Makefile)
include $(kbuild-file)  #include ./scripts/basic/Makefile

所以scripts_basic 目标的作用就是编译出 scripts/basic/fixdep。

其中生成的变量值：

src= scripts/kconfig
kbuild-dir = ./scripts/kconfig
kbuild-file = ./scripts/kconfig/Makefile
include ./scripts/kconfig/Makefile

2.%config目标对应的命令

@make -f ./scripts/Makefile.build obj=scripts/kconfig %config  # %config  目标对应的命令

可以看出在Makefile.build中会读取/scripts/kconfig/Makefile的内容。而在该makefile中，有如下：

#make mx6ull_14x14_ddr512_emmc_defconfig匹配这句

%_defconfig: $(obj)/conf  # scripts/kconfig/conf   conf是主机生成软件，不必纠结如何来的

    #slient=-s或者空  SRCARCH=..  Kconfig=Kconfig

    #展开后@ scripts/kconfig/conf --defconfig=arch/../configs/xxx_defconfig Kconfig

    $(Q)$< $(silent) --defconfig=arch/$(SRCARCH)/configs/$@ $(Kconfig)

make mx6ull_14x14_ddr512_emmc_defconfig匹配这句代码，寻找依赖 scripts/kconfig/conf，以来不存在，则使用下面的代码生成依赖，代码展开后：

scripts/kconfig/conf --defconfig=arch/../configs/xxx_defconfig Kconfig

上述命令用到了 xxx_defconfig 文件，比如 mx6ull_alientek_emmc_defconfig。这里会将
mx6ull_alientek_emmc_defconfig 中的配置输出到.config 文件中，最终生成 uboot 根目录下
的.config 文件。

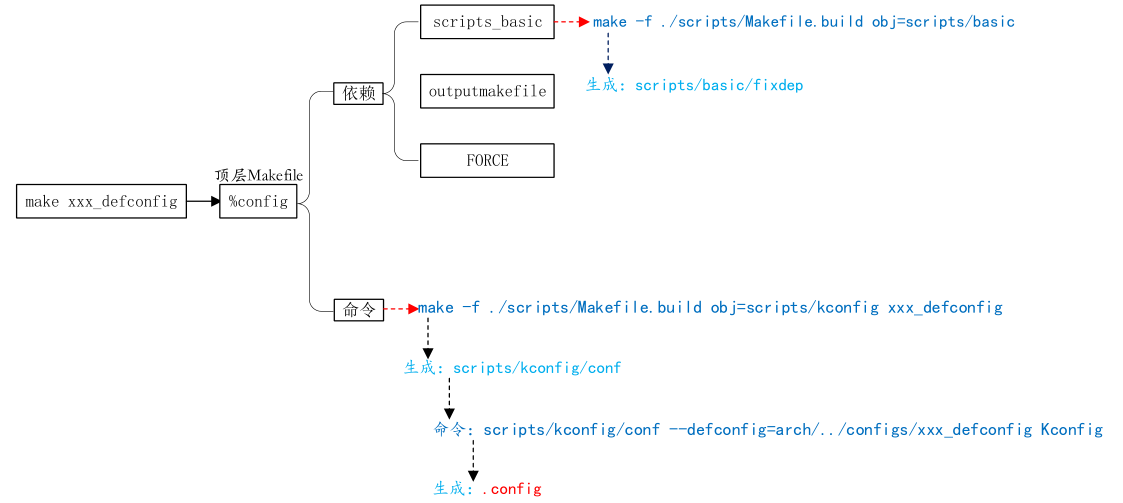

make xxx_defconfig 命令总结

make过程

默认目标

PHONY := _all

_all:

_all: all

all:   $(ALL-y)



ALL-y += u-boot.srec u-boot.bin u-boot.sym System.map u-boot.cfg binary_size_check



u-boot.bin: u-boot-nodtb.bin FORCE

       $(call if_changed,copy)



u-boot-nodtb.bin: u-boot FORCE

       $(call if_changed,objcopy)

       $(call DO_STATIC_RELA,$<,$@,$(CONFIG_SYS_TEXT_BASE))

       $(BOARD_SIZE_CHECK)



u-boot:   $(u-boot-init) $(u-boot-main) u-boot.lds FORCE

       $(call if_changed,u-boot__)



u-boot-init := $(head-y)

u-boot-main := $(libs-y)



head-y= arch/arm/cpu/armv7/start.o

libs-y=保存源码的目录

例：libs-y += lib/  替换-》 lib/built-in.o

相当于libs-y保存大量的built-in.o

这个规则就相当于将以 u-boot.lds 为链接脚本，将 arch/arm/cpu/armv7/start.o 和各个子目录下的 built-in.o 链接在一起生成 u-boot。

u-boot就是将start.o 和大量的built-in.o链接在一起。

关于 uboot 的顶层 Makefile 就分析到这里，重点是“make xxx_defconfig”和“make”这两个命令的执行流程：

make xxx_defconfig ：用于配置 uboot，这个命令最主要的目的就是生成.config 文件。
make：用于编译 uboot，这个命令的主要工作就是生成二进制的 u-boot.bin 文件和其他的一些与 uboot 有关的文件，比如 u-boot.imx 等等。



总结

make xxx_defconfig： 用于配置 uboot，这个命令最主要的目的就是生成.config 文件。
make：用于编译 uboot，这个命令的主要工作就是生成二进制的 u-boot.bin 文件和其他的一
些与 uboot 有关的文件，比如 u-boot.imx 等等



MakeFile中的函数

filter

$(filter <pattern...>,<text>)
filter 函数表示以 pattern 模式过滤 text 字符串中的单词，仅保留符合模式 pattern 的单词，可以有多个模式。函数返回值就是符合 pattern 的字符串。

firstword

$(firstword <text>)

firstword 函数用于取出 text 字符串中的第一个单词，函数的返回值就是获取到的单词。

wildcard

$(wildcard PATTERN…)

获取当前目录下所有格式文件，比如$(wildcard *.c)，获取当前目录下的所有的.c 文件，类似“%”。

patsubst

$(patsubst <pattern>,<replacement>,<text>)

此函数用于在 text 中查找符合 pattern 的部分，如果匹配的话就用 replacement 替换掉。pattenr 是可以包含通配符“%”，如果 replacement 中也包含通配符“%”，那么 replacement 中的这个“%”将是 pattern 中的那个“%”所代表的字符串。
