Storm上游数据源之Kakfa



StreamMessage：Java 数据流消息，用标准流操作来顺序的填充和读取。

MapMessage：一个Map类型的消息；名称为 string 类型，而值为 Java 的基本类型。

TextMessage：普通字符串消息，包含一个String。

ObjectMessage：对象消息，包含一个可序列化的Java 对象

BytesMessage：二进制数组消息，包含一个byte[]。

XMLMessage:  一个XML类型的消息。

最常用的是TextMessage和ObjectMessage。



1、Kafka整体结构图

Kafka名词解释和工作方式



1. Producer ：消息生产者，就是向kafka broker发消息的客户端。
2. Consumer ：消息消费者，向kafka broker取消息的客户端
3. Topic ：咋们可以理解为一个队列。
4. Consumer Group （CG）：这是kafka用来实现一个topic消息的广播（发给所有的consumer）和单播（发给任意一个consumer）的手段。一个topic可以有多个CG。topic的消息会复制（不是真的复制，是概念上的）到所有的CG，但每个partion只会把消息发给该CG中的一个consumer。如果需要实现广播，只要每个consumer有一个独立的CG就可以了。要实现单播只要所有的consumer在同一个CG。用CG还可以将consumer进行自由的分组而不需要多次发送消息到不同的topic。
5. Broker ：一台kafka服务器就是一个broker。一个集群由多个broker组成。一个broker可以容纳多个topic。
6. Partition：为了实现扩展性，一个非常大的topic可以分布到多个broker（即服务器）上，一个topic可以分为多个partition，每个partition是一个有序的队列。partition中的每条消息都会被分配一个有序的id（offset）。kafka只保证按一个partition中的顺序将消息发给consumer，不保证一个topic的整体（多个partition间）的顺序。
7. Offset：kafka的存储文件都是按照offset.kafka来命名，用offset做名字的好处是方便查找。例如你想找位于2049的位置，只要找到2048.kafka的文件即可。当然the first offset就是00000000000.kafka

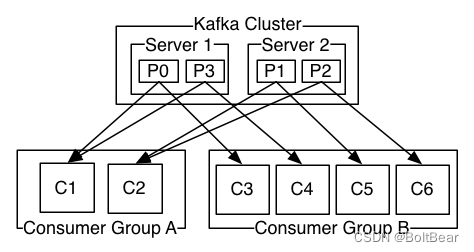

2、Consumer与topic关系

本质上kafka只支持Topic；

1. 每个group中可以有多个consumer，每个consumer属于一个consumer group；

通常情况下，一个group中会包含多个consumer，这样不仅可以提高topic中消息的并发消费能力，而且还能提高"故障容错"性，如果group中的某个consumer失效那么其消费的partitions将会有其他consumer自动接管。

1. 对于Topic中的一条特定的消息，只会被订阅此Topic的每个group中的其中一个consumer消费，此消息不会发送给一个group的多个consumer；

那么一个group中所有的consumer将会交错的消费整个Topic，每个group中consumer消息消费互相独立，我们可以认为一个group是一个"订阅"者。

1. 在kafka中,一个partition中的消息只会被group中的一个consumer消费(同一时刻)；

一个Topic中的每个partions，只会被一个"订阅者"中的一个consumer消费，不过一个consumer可以同时消费多个partitions中的消息。

1. kafka的设计原理决定,对于一个topic，同一个group中不能有多于partitions个数的consumer同时消费，否则将意味着某些consumer将无法得到消息。

kafka只能保证一个partition中的消息被某个consumer消费时是顺序的；事实上，从Topic角度来说,当有多个partitions时,消息仍不是全局有序的。

3、Kafka消息的分发

         Producer客户端负责消息的分发

1. 1. kafka集群中的任何一个broker都可以向producer提供metadata信息,这些metadata中包含"集群中存活的servers列表"/"partitions leader列表"等信息；
   2. 当producer获取到metadata信息之后, producer将会和Topic下所有partition leader保持socket连接；
   3. 消息由producer直接通过socket发送到broker，中间不会经过任何"路由层"，事实上，消息被路由到哪个partition上由producer客户端决定；

比如可以采用"random""key-hash""轮询"等,如果一个topic中有多个partitions,那么在producer端实现"消息均衡分发"是必要的。

1. 在producer端的配置文件中,开发者可以指定partition路由的方式。



Producer消息发送的应答机制

设置发送数据是否需要服务端的反馈,有三个值0,1,-1

0: producer不会等待broker发送ack

1: 当leader接收到消息之后发送ack

-1: 当所有的follower都同步消息成功后发送ack

         request.required.acks=0

4、Consumer的负载均衡

当一个group中,有consumer加入或者离开时,会触发partitions均衡.均衡的最终目的,是提升topic的并发消费能力，步骤如下：

1. 假如topic1,具有如下partitions: P0,P1,P2,P3
2. 加入group中,有如下consumer: C1,C2
3. 首先根据partition索引号对partitions排序: P0,P1,P2,P3
4. 根据consumer.id排序: C0,C1
5. 计算倍数: M = [P0,P1,P2,P3].size / [C0,C1].size,本例值M=2(向上取整)
6. 然后依次分配partitions: C0 = [P0,P1],C1=[P2,P3],即Ci = [P(i * M),P((i + 1) * M -1)]



5、kafka文件存储机制

5.1、Kafka文件存储基本结构

1. 在Kafka文件存储中，同一个topic下有多个不同partition，每个partition为一个目录，partiton命名规则为topic名称+有序序号，第一个partiton序号从0开始，序号最大值为partitions数量减1。
2. 每个partion(目录)相当于一个巨型文件被平均分配到多个大小相等segment(段)数据文件中。但每个段segment file消息数量不一定相等，这种特性方便old segment file快速被删除。默认保留7天的数据。



1. 每个partiton只需要支持顺序读写就行了，segment文件生命周期由服务端配置参数决定。（什么时候创建，什么时候删除）



数据有序的讨论？

         一个partition的数据是否是有序的？          间隔性有序，不连续

         针对一个topic里面的数据，只能做到partition内部有序，不能做到全局有序。

         特别加入消费者的场景后，如何保证消费者消费的数据全局有序的？伪命题。



只有一种情况下才能保证全局有序？就是只有一个partition。

5.2、Kafka Partition Segment

1. Segment file组成：由2大部分组成，分别为index file和data file，此2个文件一一对应，成对出现，后缀".index"和“.log”分别表示为segment索引文件、数据文件。



1. Segment文件命名规则：partion全局的第一个segment从0开始，后续每个segment文件名为上一个segment文件最后一条消息的offset值。数值最大为64位long大小，19位数字字符长度，没有数字用0填充。
2. 索引文件存储大量元数据，数据文件存储大量消息，索引文件中元数据指向对应数据文件中message的物理偏移地址。

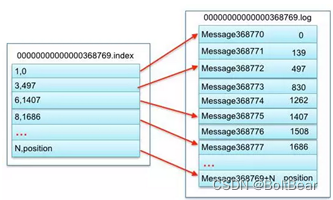

3，497：当前log文件中的第几条信息，存放在磁盘上的那个地方



上述图中索引文件存储大量元数据，数据文件存储大量消息，索引文件中元数据指向对应数据文件中message的物理偏移地址。

其中以索引文件中元数据3,497为例，依次在数据文件中表示第3个message(在全局partiton表示第368772个message)、以及该消息的物理偏移地址为497。



1. segment data file由许多message组成， qq物理结构如下：





5.3、Kafka 查找message

读取offset=368776的message，需要通过下面2个步骤查找。







5.3.1、查找segment file

00000000000000000000.index表示最开始的文件，起始偏移量(offset)为0

00000000000000368769.index的消息量起始偏移量为368770 = 368769 + 1

00000000000000737337.index的起始偏移量为737338=737337 + 1

其他后续文件依次类推。

以起始偏移量命名并排序这些文件，只要根据offset **二分查找**文件列表，就可以快速定位到具体文件。当offset=368776时定位到00000000000000368769.index和对应log文件。

5.3.2、通过segment file查找message

当offset=368776时，依次定位到00000000000000368769.index的元数据物理位置和00000000000000368769.log的物理偏移地址

然后再通过00000000000000368769.log顺序查找直到offset=368776为止。

1、Redis概述

1. Redis是一个开源，先进的key-value存储，并用于构建高性能，可扩展的应用程序的完美解决方案。
2. Redis从它的许多竞争继承来的三个主要特点：
3. Redis数据库完全在内存中，使用磁盘仅用于持久性。
4. 相比许多键值数据存储，Redis拥有一套较为丰富的数据类型。String，List,set,map,sortSet
5. Redis可以将数据复制到任意数量的从服务器。

2、Redis 优势

1. 异常快速：Redis的速度非常快，每秒能执行约11万集合，每秒约81000+条记录。
2. 支持丰富的数据类型：Redis支持字符串、列表、集合、有序集合散列数据类型，这使得它非常容易解决各种各样的问题。
3. 操作都是原子性：所有Redis操作是原子的，这保证了如果两个客户端同时访问的Redis服务器将获得更新后的值。----计数器
4. 多功能实用工具：Redis是一个多实用的工具，可以在多个用例如缓存，消息，队列使用(Redis原生支持发布/订阅)，任何短暂的数据，应用程序，如Web应用程序会话，网页命中计数等。

3、Redis安装部署

3.1、Redis下载、编译、安装

1. 下载redis3.0.5

                  wget http://download.redis.io/releases/redis-3.0.5.tar.gz

1. 解压文件，并创建软件连接

                  tar -zxvf  redis-3.0.5.tar.gz -C /export/servers/

                  ln  –s  redis-3.0.5/  redis

1. 编译redis源码

                  cd /export/servers/redis

                  make（先安装gcc）

1. 将编译后的可执行文件安装到/user/local/redis

                  make PREFIX=/usr/local/redis install

3.2、启动Redis

1. 启动方式一：Redis前台默认启动

进入redis安装目录，并启动Redis服务

                            cd /usr/local/redis/bin/

                            ./redis-server

1. 启动方式二：Redis使用配置文件启动

拷贝源码中的redis.conf文件到redis的安装目录

                           cp /export/servers/redis/redis.conf        /usr/local/redis/

修改redis.conf的属性

                           daemonize no  è daemonize yes

启动redis服务

                            cd  /usr/local/redis

                             bin/redis-server    ./redis.conf

3.3、日志文件及持久化文件配置

1. 修改生成默认日志文件位置

                  logfile "/usr/local/redis/logs/redis.log"

1. 配置持久化文件存放位置

                 dir /usr/local/redis/data/redisData

3.4、Redis客户端使用

         <dependency>

         <groupId>redis.clients</groupId>

         <artifactId>jedis</artifactId>

         <version>2.8.0</version>

         </dependency>





4、Redis持久化

有两种持久化方案：RDB和AOF

1. RDB方式按照一定的时间间隔对数据集创建基于时间点的快照。

                  2）AOF方式记录Server收到的写操作到日志文件，在Server重启时通过回放这些写操作来重建数据集。该方式类似于MySQL中基于语句格式的binlog。当日志变大时Redis可在后台重写日志。

1. AOF持久化配置

                  1）修改redis.config配置文件，找到appendonly。默认是appendonly no。改成appendonly yes

                  2）再找到appendfsync 。默认是 appendfsync everysec

                            appendfsync always

                           #每次收到写命令就立即强制写入磁盘，最慢的，但是保证完全的持久化，不推荐使用

                            appendfsync everysec

                             #每秒钟强制写入磁盘一次，在性能和持久化方面做了很好的折中，推荐

                            appendfsync no

                            #完全依赖os，性能最好,持久化没保证

1. RDB持久化配置

         默认情况下，Redis保存数据集快照到磁盘，名为dump.rdb的二进制文件。可以设置让Redis在N秒内至少有M次数据集改动时保存数据集，或者你也可以手动调用SAVE或者BGSAVE命令。
例如，这个配置会让Redis在每个60秒内至少有1000次键改动时自动转储数据集到磁盘

         save 60 1000

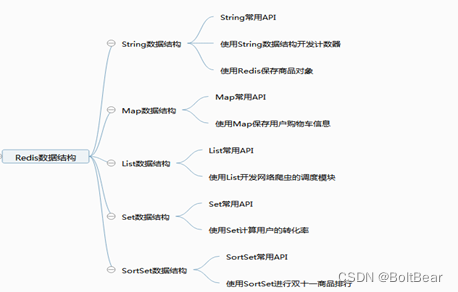

5、Redis数据结构
