概述

访问控制列表（ACL）

ACL概述

访问控制列表（Access Control List,ACL）是应用在路由器接口的指令列表，就是用来告诉路由器哪些数据可以接收，哪些数据不能接收，哪里来的数据可以接收，哪里来的数据不能接收。

ACL原理主要分为两个方向

出：已经过路由器的处理，正离开路由器接口的数据包
入：已经到达路由器接口的数据包，将被路由器处理

ACL的分类

标准ACL：根据数据包的源IP地址来允许或拒绝数据包（列表号为：1-99）

扩展ACL：根据数据包的源IP地址、目的IP地址、指定地址、端口和标志来允许或拒绝数据包（列表号为100-199）

命名ACL：允许在标准和扩展ACL中使用名称代替列表号

标准ACL的配置

（这里红色的命令都是不变的，蓝色的命令都是要去改变的参数）

1.创建ACL 2.指定ACL列表号 3.满足通过或拒绝的条件

Router（config）#access-lsit access-list-number {permit|deny} source [source-wildcard]

Router（config）#access-list+表号 {permit/deny} +源地址+反码

比如：允许来自网络192.168.1.0/24和主机192.168.2.2的流量通过

Router(config)#access-lsit 1 permit 192.168.1.0 0.0.0.255(网络段的子网掩码为255.255.255.0）
Router(config)#access-lsit 1 permit 192.168.2.2 0.0.0.0（PC的子网掩码为255.255.255.255）

注：后面跟的是子网掩码的反码，反码就是用255.255.255.255减去子网掩码

host和any关键字

比如拒绝192.168.2.2的主机发送数据包，其他的都允许

Router(config)#access-lsit 1 deny host 192.168.2.2

Router(config)#access-lsit 1 permit any

假如允许192.168.2.2的访问发送数据包其他的都拒绝

Router(config)#access-lsit 1 permit host 192.168.2.2

Router(config)#access-lsit 1 deny any

删除命令：Router（config）# access-list 1（删除列表1的访问控制列表）

ACL用于接口就要进入接口去删除

Router（config）# no ip access-group 1 in|out（删除应用于接口上列表1的in或者out）

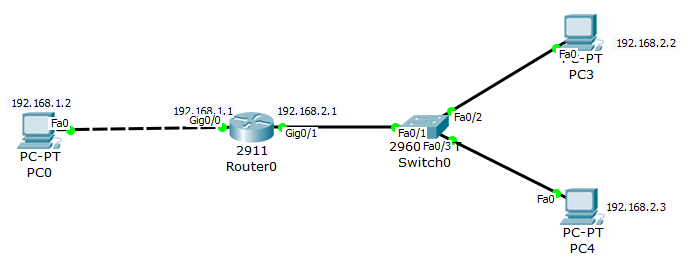

实例如下图：

拒绝192.168.2.2访问192.168.1.2，其他的都可以访问，192.168.1.2也可以访问192.168.2.2

1.首先设置好三台的pc的IP地址还有路由器两个端口的IP地址（全部都标示在图上了）

2.配置路由器的访问控制列表

Router(config)#access-lsit 1 deny host 192.168.2.2

Router(config)#access-lsit 1 permit any

再到Gig0/1端口配置进入的控制

Router(config)#intface g0/1

Router(config-if)#ip access-group 1 in

注：因为这里192.168.2.2的数据包是从g0/1这个接口传进去的，当然也可以设置在g0/0的出口位置，但是那样的话，相当于路由器还得处理传进来的数据进行解析脱衣服，最后还要穿衣服，所以这里设置在了g0/0的进入口

这个时候你用pc3去ping pc0会发现ping不通，pc4去ping pc0就可以ping通，pc0也可以ping通pc3和pc4

扩展ACL的配置

（这里红色的命令都是不变的，蓝色的命令都是要去改变的参数）

Router（config）# access-list access-list-number {permit/deny} protocol {source source-wildcard destination destination-wildcard} {lt|gt|eq|neq} 端口号

Router（config）# access-list+编号+{permit/deny} +协议类型+ 源IP地址+源反码+目的码+目的反码 + {lt（小于）、gt（大于）、eq（等于）、neq（不等于）}+端口号

协议类型：IP、TCP、UDP、ICMP

比如：允许网络192.168.1.0/24访问192.168.2.0/24的IP流量通过，而拒绝其他任何流量

Router（config）# access-list 101 permit ip host 192.168.1.0 host 192.168.2.0

Router（config）# access-list 101 deny any any

比如：拒绝网络192.168.1.0/24访问FTP服务器192.168.2.2/24的IP流量通过而允许其他任何流量（FTP服务器端口为21）

Router（config）# access-list 101 deny tcp 192.168.1.0 0.0.0.255 host 192.168.2.2 eq 21

Router（config）# access-list 101 permit ip any any

注：将ACL应用到接口上和删除建立的ACL和标准ACL一样，命令也一摸一样

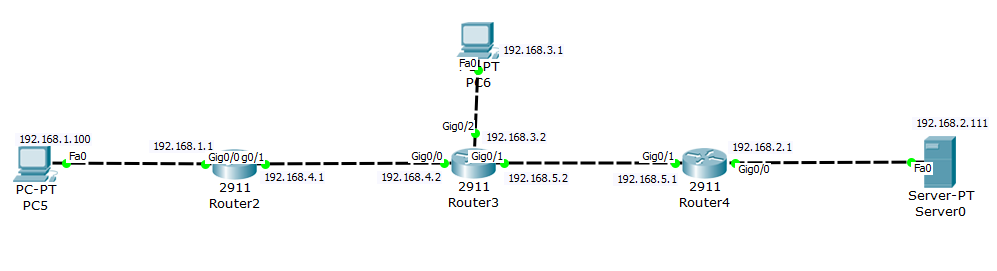

实例如下图：

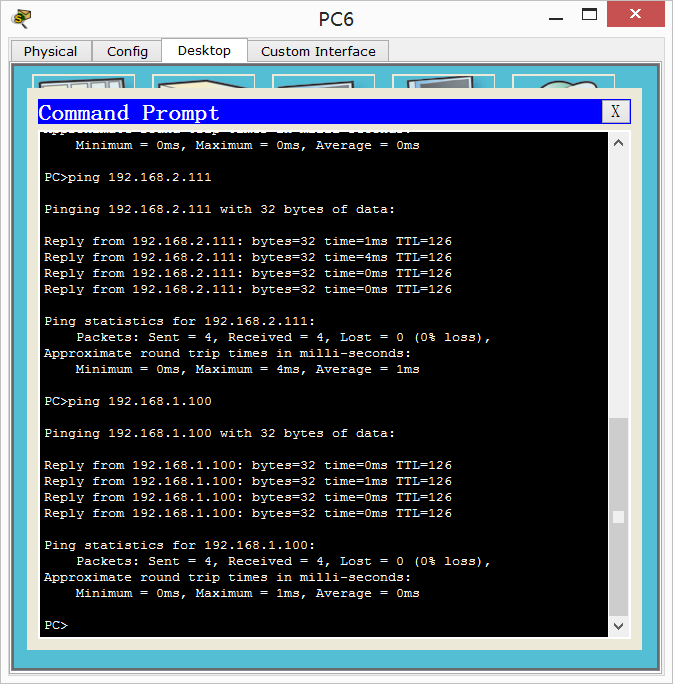

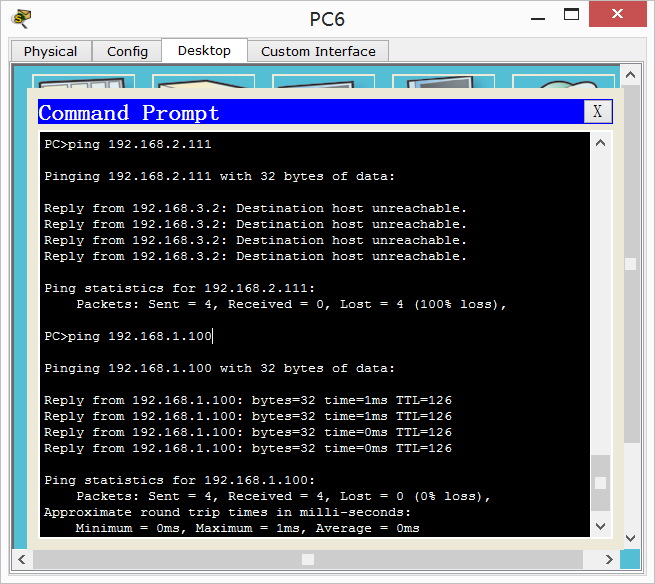

允许pc对server0服务器进行ping或者发送请求但是拒绝pc5访问server0服务器的网站服务，拒绝pc6（192.168.3.1）对服务器server0进行ping，但是可以对pc5进行ping，pc5也可以对他进行ping

思考：pc5对pc6和server0服务器进行访问都会经过Router2路由器，如果把ACL设置在3和4的路由器上数据发送过程前面就会经过更多的路由器，路由器还要对数据包进行拆分解析，再包装，过程会影响数据发送的效率所以选择在Router2路由器上去设置，因为pc5发送数据出去从路由器的g0/0方向发送，再思考如果把ACL设置在路由器的g0/1接口数据出去的方向数据就还是会经过路由器对数据包进行拆分再包装，所以就把ACL放在路由器的g0/0接口的in

1.设置好pc和服务器的IP地址在路由器上配置好IP地址以及路由表（IP地址信息都在图上）

2.首先先创建ACL列表设置过滤的条件

Router(config)#access-list 101 deny tcp host 192.168.1.100 host 192.168.2.111 eq 80

Router(config)#access-list 101 permit ip any any

3.进入到g0/0接口设置ACL的过滤方向为进来的数据包进行控制

Router(config)#int g0/0

Router(config-if)#ip access-group 101 in

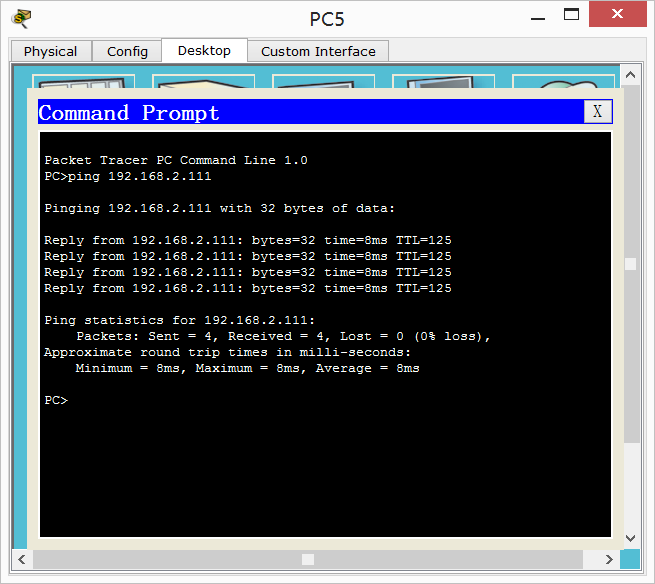

在R1中设置ACL之前：网页能够打开设置了ACL之后：网页打不开用pc5去ping服务器能够ping通
