概述

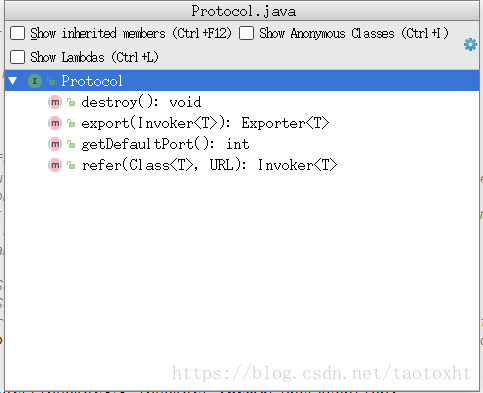

protocol 结构图

这里写图片描述
方法说明：

export 将方法暴露出去。

refer 引用一个远程service。

destroy 销毁全部的 invoker（service 和refer）。

AbstractProtocol 分析

属性分析：

 Map<String, Exporter<?>> exporterMap :

 key是 监听 address （ip：port）。
 Exporter<?> 主保留了暴露service 应用，提供unexport 。

方法分析：

destroy : 遍历 exporterMap 和 invokers 分别 unexport 和destory。

DubboProtocol 的分析

DubboProtocol 是默认的protocol实现。我们重点看下它的创建和使用。

service 端作用

主要作用在：

com.alibaba.dubbo.config.ServiceConfig#doExportUrlsFor1Protocol 方法。

调用 protocol.export方法暴露服务。

     public <T> Exporter<T> export(Invoker<T> invoker) throws RpcException {
        URL url = invoker.getUrl();

        // export service.
        String key = serviceKey(url);
        //  exporter 只是添加了Invoker key 的引用，方便 unexport
        DubboExporter<T> exporter = new DubboExporter<T>(invoker, key, exporterMap);
        exporterMap.put(key, exporter);

        //export an stub service for dispatching event
        Boolean isStubSupportEvent = url.getParameter(Constants.STUB_EVENT_KEY, Constants.DEFAULT_STUB_EVENT);
        Boolean isCallbackservice = url.getParameter(Constants.IS_CALLBACK_SERVICE, false);
        if (isStubSupportEvent && !isCallbackservice) {
            String stubServiceMethods = url.getParameter(Constants.STUB_EVENT_METHODS_KEY);
            if (stubServiceMethods == null || stubServiceMethods.length() == 0) {
                if (logger.isWarnEnabled()) {
                    logger.warn(new IllegalStateException("consumer [" + url.getParameter(Constants.INTERFACE_KEY) +
                            "], has set stubproxy support event ,but no stub methods founded."));
                }
            } else {
                stubServiceMethodsMap.put(url.getServiceKey(), stubServiceMethods);
            }
        }
        // 创建 服务端 端口监听
        openServer(url);
        // Optimizing the serialization process for Kryo, FST
        optimizeSerialization(url);
        return exporter;
    }

openServer：

根据当前URL （拿到address （ip:port））判断是否已经创建server。没有则创建(调用createServer)加入到serverMap 。

createServer源码：

    private ExchangeServer createServer(URL url) {
        // send readonly event when server closes, it's enabled by default
        url = url.addParameterIfAbsent(Constants.CHANNEL_READONLYEVENT_SENT_KEY, Boolean.TRUE.toString());
        // enable heartbeat by default
        url = url.addParameterIfAbsent(Constants.HEARTBEAT_KEY, String.valueOf(Constants.DEFAULT_HEARTBEAT));
        String str = url.getParameter(Constants.SERVER_KEY, Constants.DEFAULT_REMOTING_SERVER);

        if (str != null && str.length() > 0 && !ExtensionLoader.getExtensionLoader(Transporter.class).hasExtension(str))
            throw new RpcException("Unsupported server type: " + str + ", url: " + url);

        url = url.addParameter(Constants.CODEC_KEY, DubboCodec.NAME);
        ExchangeServer server;
        try {
            // 这里开始 启动监听端口，requestHandler包含了具体处理请求的通信协议
            server = Exchangers.bind(url, requestHandler);
        } catch (RemotingException e) {
            throw new RpcException("Fail to start server(url: " + url + ") " + e.getMessage(), e);
        }
        str = url.getParameter(Constants.CLIENT_KEY);
        if (str != null && str.length() > 0) {
            Set<String> supportedTypes = ExtensionLoader.getExtensionLoader(Transporter.class).getSupportedExtensions();
            if (!supportedTypes.contains(str)) {
                throw new RpcException("Unsupported client type: " + str);
            }
        }
        return server;
    }

说明：

Exchangers 是一个工具类包含 bind 和connect方法。
ExchangeClient 和 ExchangeServer 其实也都实现了 Client 和Server。为什么不直接使用低层的 nettyServer 和nettyClient，我觉得这里 ExchangeXXX在这里是一个装饰模式。
還有一個需要關注的是 java 对象在远程传输序列化实现。
dubboprotocol 采用的是 DubboCodec 继续跟踪发现
Serialization s = CodecSupport.getSerialization(channel.getUrl(), proto);
里面默认采用的 hessian2

ps：

dubbo url 样例：

dubbo://10.62.0.117:20880/com.alibaba.dubbo.demo.DemoService?anyhost=true&application=demo-provider&bind.ip=10.62.0.117&bind.port=20880&channel.readonly.sent=true&codec=dubbo&dubbo=2.0.0&generic=false&heartbeat=60000&interface=com.alibaba.dubbo.demo.DemoService&methods=sayHello&pid=14232&qos.port=22222&side=provider&timestamp=1523155912417
