tc流量控制原理和实现

备注:部分内容和图片来源于网络，侵删~

一、概念

TC (traffic control), linux基于ip的流量限制

二、原理

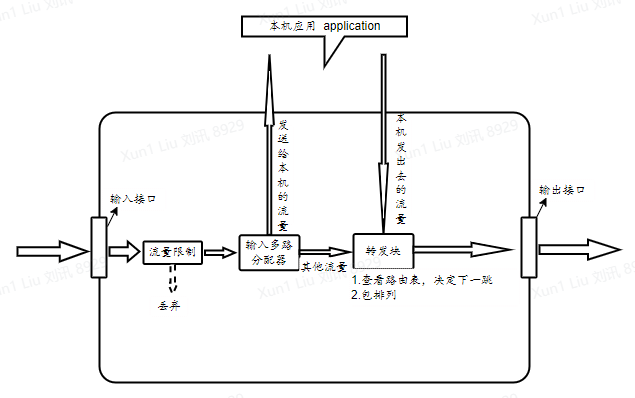

2.1 原理图

三、规则

3.1 流量控制方式

流量控制包括以下几种方式：

• SHAPING(限制)： 当流量被限制，它的传输速率就被控制在某个值以下。限制值可以大大小于有效带宽，这样可以平滑突发数据流量，使网络更为稳定。shaping（限制）只适用于向外的流量。
• SCHEDULING(调度)： 通过调度数据包的传输，可以在带宽范围内，按优先级分配带宽。SCHEDULING(调度)也只适于向外的流量。
• POLICING(策略)：用于处理接收到的数据包。
• DROPPING(丢弃)： 如果流量超过某个设定的带宽，就丢弃数据包，不管是向内还是向外。

3.2 流量控制处理对象

流量的处理由三种对象控制，它们是：

• qdisc（排队规则）
• class（类别）
• filter（过滤器）

2.2.1 qdisc（排队规则）

QDisc(排队规则)是queueing discipline的简写，它是理解流量控制(traffic control)的基础。无论何时，内核如果需要通过某个网络接口发送数据包，它都需要按照为这个接口配置的qdisc(排队规则)把数据包加入队列。然后，内核会尽可能多地从qdisc里面取出数据包，把它们交给网络适配器驱动模块。最简单的QDisc是pfifo它不对进入的数据包做任何的处理，数据包采用先入先出的方式通过队列。不过，它会保存网络接口一时无法处理的数据包。

qdisc的类别如下：

• CLASSLESS QDisc(无类QDisc)
• • [p|b]fifo：
  • 使用最简单的qdisc，纯粹的先进先出。只有一个参数：limit，用来设置队列的长度,pfifo是以数据包的个数为单位；bfifo是以字节数为单位。
  • pfifo_fast：
  • 在编译内核时，如果打开了高级路由器(Advanced Router)编译选项，pfifo_fast就是系统的标准QDISC。它的队列包括三个波段(band)。在每个波段里面，使用先进先出规则。而三个波段(band)的优先级也不相同，band 0的优先级最高，band 2的最低。如果band0里面有数据包，系统就不会处理band 1里面的数据包，band 1和band 2之间也是一样。数据包是按照服务类型(Type of Service,TOS)被分配多三个波段(band)里面的。
  • red：
  • red是Random Early Detection(随机早期探测)的简写。如果使用这种QDISC，当带宽的占用接近于规定的带宽时，系统会随机地丢弃一些数据包。它非常适合高带宽应用。
  • sfq：
  • sfq是Stochastic Fairness Queueing(随即公平队列)的简写。它按照会话(session--对应于每个TCP连接或者UDP流)为流量进行排序，然后循环发送每个会话的数据包。
  • tbf：
  • tbf是Token Bucket Filter(令牌桶过滤器)的简写，适合于把流速降低到某个值。
• 无类qdisc配置： 如果没有可分类QDisc，不可分类QDisc只能附属于设备的根。它们的用法如下：

tc qdisc add dev DEV root QDISC QDISC-PARAMETERS

要删除一个不可分类QDisc，需要使用如下命令：

tc qdisc del dev DEV root

一个网络接口上如果没有设置QDisc，pfifo_fast就作为缺省的QDisc。

• CLASSFUL QDISC(分类QDisc):
• 可分类的qdisc包括：
  • CBQ： CBQ是Class Based Queueing(基于类别排队)的缩写。它实现了一个丰富的连接共享类别结构，既有限制(shaping)带宽的能力，也具有带宽优先级管理的能力。带宽限制是通过计算连接的空闲时间完成的。空闲时间的计算标准是数据包离队事件的频率和下层连接(数据链路层)的带宽。
  • HTB： HTB是Hierarchy Token Bucket(分层令牌筒)的缩写。通过在实践基础上的改进，它实现了一个丰富的连接共享类别体系。使用HTB可以很容易地保证每个类别的带宽，它也允许特定的类可以突破带宽上限，占用别的类的带宽。HTB可以通过TBF(Token Bucket Filter)实现带宽限制，也能够划分类别的优先级。
  • PRIO： PRIO QDisc不能限制带宽，因为属于不同类别的数据包是顺序离队的。使用PRIO QDisc可以很容易对流量进行优先级管理，只有属于高优先级类别的数据包全部发送完毕，才会发送属于低优先级类别的数据包。为了方便管理，需要使用iptables或者ipchains处理数据包的服务类型(Type Of Service,ToS)。

2.2.2 class（类）

某些QDisc(排队规则)可以包含一些类别，不同的类别中可以包含更深入的QDisc(排队规则)，通过这些细分的QDisc还可以为进入的队列的数据包排队。通过设置各种类别数据包的离队次序，QDisc可以为设置网络数据流量的优先级。

2.2.3 filter（过滤器）

Filter(过滤器)用于为数据包分类，决定它们按照何种QDisc进入队列。无论何时数据包进入一个划分子类的类别中，都需要进行分类。分类的方法可以有多种，使用fileter(过滤器)就是其中之一。使用filter(过滤器)分类时，内核会调用附属于这个类(class)的所有过滤器，直到返回一个判决。如果没有判决返回，就作进一步的处理，而处理方式和QDISC有关。需要注意的是，filter(过滤器)是在QDisc内部，它们不能作为主体。

3.3 执行过程

类(Class)组成一个树，每个类都只有一个父类，而一个类可以有多个子类。某些QDisc(例如：CBQ和HTB)允许在运行时动态添加类，而其它的QDisc(例如：PRIO)不允许动态建立类。允许动态添加类的QDisc可以有零个或者多个子类，由它们为数据包排队。此外，每个类都有一个叶子QDisc，默认情况下，这个叶子QDisc使用pfifo的方式排队，我们也可以使用其它类型的QDisc代替这个默认的QDisc。而且，这个叶子QDisc有可以分类，不过每个子类只能有一个叶子QDisc。 当一个数据包进入一个分类QDisc，它会被归入某个子类。

我们可以使用以下三种方式为数据包归类，不过不是所有的QDisc都能够使用这三种方式：

• tc过滤器(tc filter)： 如果过滤器附属于一个类，相关的指令就会对它们进行查询。过滤器能够匹配数据包头所有的域，也可以匹配由ipchains或者iptables做的标记。
• 服务类型(Type of Service)： 某些QDisc有基于服务类型（Type of Service,ToS）的内置的规则为数据包分类。
• skb->priority： 用户空间的应用程序可以使用SO_PRIORITY选项在skb->priority域设置一个类的ID。
• 树的每个节点都可以有自己的过滤器，但是高层的过滤器也可以直接用于其子类。
• 如果数据包没有被成功归类，就会被排到这个类的叶子QDisc的队中。相关细节在各个QDisc的手册页中。

3.4 命名规则

所有的QDisc、类和过滤器都有ID。ID可以手工设置，也可以有内核自动分配。ID由一个主序列号和一个从序列号组成，两个数字用一个冒号分开。

• QDISC：

一个QDisc会被分配一个主序列号，叫做句柄(handle)，然后把从序列号作为类的命名空间。句柄采 用象10:一样的表达方式。习惯上，需要为有子类的QDisc显式地分配一个句柄。

• class：

在同一个QDisc里面的类分享这个QDisc的主序列号，但是每个类都有自己的从序列号，叫做类识别 符(classid)。类识别符只与父QDisc有关，和父类无关。类的命名习惯和QDisc的相同。

• filter：

过滤器的ID有三部分，只有在对过滤器进行散列组织才会用到。详情请参考tc-filters手册页。

3.5 单位

A、区别

1、带宽:比特/秒（bps）：100M=100Mbps；

2、网速:字节/秒（B/s KB/s MB/s ， 1MB/s=1024KB/s ；1KB/s=1024B/s。

3、流量:字节（Byte）；

比特是信息的最小单位：1字节=8比特（1B=8bit或者1B=8b）；1字节/秒=8比特/秒（1B/s=8bps）

B、如何换算

我们这里来用实例看下：比如200M宽带下载速度是多少？

首先，运营商所说的200M宽带光纤，完整单位是200Mbps，而我们电脑中所说的下载速度单位是：MB。因此200M宽带下载速度并不代表下载速度就是200Mb/s，而是需要按照如下公式进行换算：

1Mbps=1024Kbps=1024/8KBps=128KB/s

也就是说 1M 的宽带下载速度不会超过 128KB/s ，也就是理论上1秒钟，可以下载128K的内容，实际上1M宽带，下载速度100k/s就属于正常，毕竟理论值不一定能达到。

200M宽带的下载速度理论上为：128KB/s x 200 = 25600 KB/s = 25.6MB/s

正常的下载速度是：25M；当然，这是理论上的下载速度，在实际使用的过程中，可能会略低于/高于25M，一般来说上下浮动1M都属于正常的，即24-26都属于正常的。

如果你家网速测试小于25M太多的话，要么是连的假200M带宽，要么就是其它的路由器、光猫没有使用千兆的。

三、参数

tc可以使用以下命令对QDisc、类和过滤器进行操作：

• add：
• 在一个节点里加入一个QDisc、类或者过滤器。添加时，需要传递一个祖先作为参数，传递参数时既可以使用ID也可以直接传递设备的根。如果要建立一个QDisc或者过滤器，可以使用句柄(handle)来命名；如果要建立一个类，可以使用类识别符(classid)来命名。
• remove：
• 删除有某个句柄(handle)指定的QDisc，根QDisc(root)也可以删除。被删除QDisc上的所有子类以及附属于各个类的过滤器都会被自动删除。
• change：
• 以替代的方式修改某些条目。除了句柄(handle)和祖先不能修改以外，change命令的语法和add命令相同。换句话说，change命令不能移动节点的位置。
• replace：
• 对一个现有节点进行近于原子操作的删除/添加。如果节点不存在，这个命令就会建立节点。
• link：
• 只适用于DQisc，替代一个现有的节点。

四、应用

Linux流量控制主要分为建立队列、建立分类和建立过滤器三个方面。

4.1 步骤：

• 针对网络物理设备（如以太网卡eth0）绑定一个队列QDisc；
• 在该队列上建立分类class；
• 为每一分类建立一个基于路由的过滤器filter；
• 最后与过滤器相配合，建立特定的路由表。

4.2 应用：

参见网页https://cloud.tencent.com/developer/article/1409664

https://www.zhihu.com/question/21053403 【看应用部分】

常用关键字汇总:

avpkt 1000 包平均大小为1000字节

cell 8 包间隔发送单元的大小为8字节

mpu 64 最小传输包的大小为64字节

rate 10Mbit 带宽大小，所有子类的和必须小于父类

ceil 10Mbit 最大能得到的带宽值为10Mbit

[sfq] perturb 10 10s后重新配置一次散列算法

bandwitch 10Mbit 物理网口设备接口的实际带宽

maxburst 20 可接收冲突的发送最长包数目为20

allot 1514 最大传输单元加MAC头的大小为1514字节

weight 1Mbit 相应于实际带宽的加权速率为1Mbit

split 1:0 分类分离点

bounded 不可借用未使用的带宽

flowid 1:10 流向的子类

burst 15k 令牌桶大小

handle 为队列命名或指定某队列

realm 4 归为过滤器4

rate和bandwidth的区别

fw classid 10:3和flowid 10:3

default 1

r2q 1：在规则中的作用是用来分配剩余带宽的全局变量，它的默认值为10，此时最实用的规则的速度为15KBps（120kbit）。

quantum与r2q的关系为quantum=rate/r2q，quantum的值必须在1500到60000之间，值越小越好

每个规则的quantum的值就是从父类借用带宽的因子（也就是每个子类每次可以从父类借用空闲带宽的大小）也可以说是与其他子类同时从父类借带宽的比例。

TC命令参数

一个CBQ qdisc类的根有如下参数：

parent major:minor | root

这个命令的参数决定这个CBQ实例所在的位置，或者是在一个网络接口的根（root），或者位于一个现有的类里面。

handle major:

和其他的qdisc一样，CBQ qdisc也可以指定一个句柄。句柄只能包含主识别号（major number）和一个冒号。数字的选择是随意的，不过如果在这个qdisc里面会继续分类，这个数字非常有用。

allot bytes

这个参数用于分配的带宽，决定数据包传输的时间表。qdisc的allot参数和类的allot参数略有不同。数字bytes是任意的。缺省是一个根据avpkt得到的数字。

avpkt bytes

数据包的平均大小，它用于计算最大空闲时间（maxidle），也用于确认allot参数的值是安全的。

bandwidth rate

为了决定空闲时间（idle time），CBQ必须知道底层物理接口的带宽，或者父qdisc的带宽。这是一个极为重要的参数。

cell time

time的值决定进行数据包传输时间计算的时间间隔。使用缺省值是比较明智的。

mpu bytes

一个大小为0的数据包仍然会消耗时间来传输。用这个参数设置小于bytes个字节的数据包在进行传输时间的计算忽略不计，缺省值是0。

ewma log

在CBQ需要测量平均空闲使劲啊，它会使用加权指数移动平均算法来平滑测量的值，得到一个移动平均值。log决定平滑印子的大小。这个数值介于0到31之间，数字越小敏感度越大。默认值是5。

一个CBQ qdisc只需要知道底层连接的大小，实际的带宽限制由其子类完成。

CLASS的参数：

parent major:minor

确定父qidsc的位置，把这个类加入到树状结构中。如果它是直接附属于一个qdisc，而且这个qdisc没有其他的类，minor可以被忽略。

classid major:minor

和qdisc一样，类也可以命名。主识别号（major number）必须等于其父qdisc的主识别号。这个参数是可选的，只有它还需要细分才需要。

weight weight

在从队列中取出数据包通过网络接口向外发送时，CBQ会采用轮转的方式轮流从队列中取出属于不同分类的数据包。weight设置每个类的权重。权重越高，在每个循环CBQ取出的数据包也就越多。一个类中所有的权重都会被换算成与rate参数设定值的百分比。

allot bytes

这个参数设置每个循环可以有多少个字节出队。这个值最小为avpkt的2/3。这个参数是必须的。

avpkt bytes

rate rate

设置这个类可以达到的最大速率，以及所有子类速率总和可以达到的值。这个参数是必须的。

bandwidth rate

这个参数不同于建立CBQ时的bandwidth参数。只有在决定maxidle和offtime时才有用，在设置maxburst或者minburst时，CBQ会使用maxidle和offtime进行计算。如果需要设置最大突发（maxburst）或者最小突发（minburst），这个参数是必须的。

maxburst

这个参数设置的数字用于计算maxidle，以便avgidle的值等于maxidle时，在avgidle达到0之前，允许设定的数据包突发性地通过。这个数字越大，对于突发流量的适应性越好。你不能直接设置maxidle，只能通过这个参数来设置。

minburst

在限制溢出（overlimit）情况下，CBQ需要调低带宽。为了避免这种情况的出现，比较理想的解决方案是精确地空闲某个时间，然后放行一 个数据包。然而，对于UNIX内核来说，很难对时间间隔小于10ms的时间进行调度，因此只好把等待时间放长，接着突发性地放行多个数据包。等待时间叫做offtime。minburst的值越高，在一个较长时间内进行的带宽限制越准确，但是也会导致更大的突发流量。可选参数。

minidle

如果avgidle小于0，需要等待avgidle增加到一个足够大的值才能发送一个数据包。为了避免在一个长期处于关闭状态下的连接出现突发流 量，如果avgidle太低就会被复位为minidle参数设置的数值minidle的单位是负微秒，10表示avgidle不能低于-10微秒。可选参数。

bounded

这个类的带宽不外借。

isolated

这个累的带宽不愿意外借。

split major:minor & defmap bitmap[/bitmap]

如果附属于这个类的过滤器不能判断数据包所属类别，CBQ也可以根据数据包的优先级为它们分类。优先级共有8个，范围是0到7。defmap设置这个类接受具备哪些优先级的数据包，接受的优先级使用bitmap来计算，CBQ用bitmap和数据包的优先级域进行and运算。最低有效位（least significant bit）对应优先级0。split告诉CBQ需要做出决定的类，参数应该是其父类。

BUGS

底层链路的带宽可能是无法预知的。CBQ对于主要的带宽配置错误有很大的弹性，代价可能就是带宽固定（shaping）精度降低。 默认情况下，内核依靠粗糙的计时信息进行带宽固定。在一个较长的时间段内，可以维持很好的精度，但是在以秒为单位进行计量的时间段内，其结果就不准确了。

五、参考

tc命令man原理【看tc命令参数部分】
