使用threejs简单Web3D效果

119 阅读 0 评论 79 点赞

我是靠谱客的博主可爱美女，这篇文章主要介绍使用threejs简单Web3D效果，现在分享给大家，希望可以做个参考。

1. threejs介绍

2. thresjs的使用

3. 组件介绍

4. threejs的动画

5. 参考资料

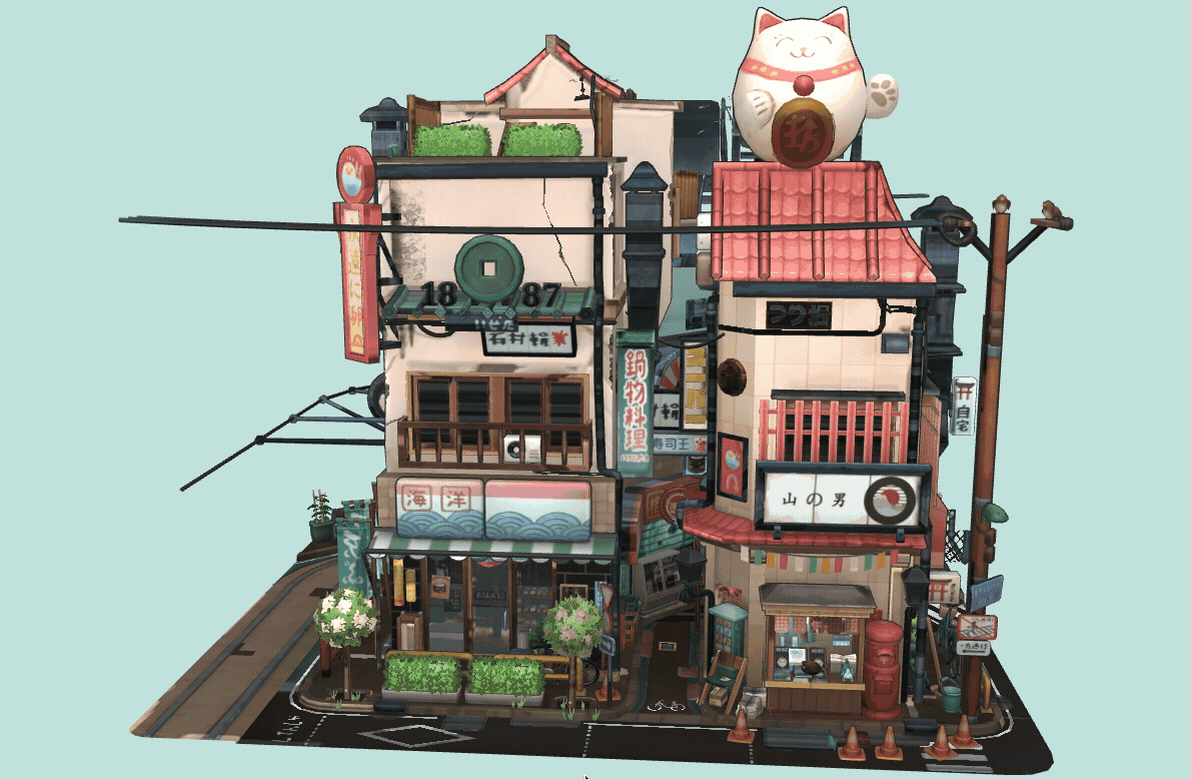

前几天在网上看到一个threejs的实现的web 3d的动画，很炫酷，所以特地去了解了一下threejs。我们首先看下官方使用threejs实现的效果：

1. threejs介绍

threejs是基于原生WebGL API和着色器封装得到的3D引擎，也就是一个.js库。直接通过原生WebGL直接编写程序，会比较麻烦，所以threejs就对WebGL做了一层封装，这样方便web开端的去开发web 3d的应用。

所以WebGL是threejs的基础，简单的项目一般也用不到底层WebGL知识，不过学习WebGl有助于深入理解threejs，如果使用Three.js开发项目需要自定义着色器的时候，肯定也是要学习底层WebGL和着色器GLSL知识。

2. thresjs的使用

首先我们看下我们实现的示例效果，实现一个可以鼠标操作的圆柱体：

代码实现：

复制代码

<!DOCTYPE html>
<html>
<head>
    <meta charset="utf-8">
    <title>My first three.js app</title>
    <style>
        body { margin: 0; }
    </style>
</head>
<body>
<script src="js/three.js"></script>
<script src="js/OrbitControls.js"></script>
<script>

/**
     * 场景对象创建
     */
    const scene = new THREE.Scene();

    /**
     * 立方体几何对象Geometry
     */
    const geometry = new THREE.BufferGeometry(); //创建一个Buffer类型几何体对象
    //类型数组创建顶点数据
    const vertices = new Float32Array([
        0, 0, 0,        //顶点1坐标
        50, 0, 0,       //顶点2坐标
        0, 100, 0,      //顶点3坐标
        0, 0, 10,       //顶点4坐标
        0, 0, 100,      //顶点5坐标
        50, 0, 10,      //顶点6坐标
    ]);
    // 创建属性缓冲区对象
    const attribue = new THREE.BufferAttribute(vertices, 3); //3个为一组，表示一个顶点的xyz坐标
    // 设置几何体attributes属性的位置属性
    geometry.attributes.position = attribue;

/**
     * 材质对象
     */
    const material = new THREE.MeshBasicMaterial({
        color: 0x0000ff,            //三角面颜色
        side: THREE.DoubleSide      //两面可见
    });

/**
     * 网格模型对象Mesh，通过几何对象和几何对象的材质构造
     */
    const cube = new THREE.Mesh(geometry, material);
    scene.add( cube );

    /**
     * 辅助坐标系  参数250表示坐标系大小，可以根据场景大小去设置
     */
    var axisHelper = new THREE.AxesHelper(250);
    scene.add(axisHelper);

/**
     * 光源设置
     */
    //点光源1
    var point = new THREE.PointLight(0xffffff);
    point.position.set(400, 200, 300); //点光源位置
    scene.add(point); //点光源添加到场景中
    // 点光源2  位置和point关于原点对称
    var point2 = new THREE.PointLight(0xffffff);
    point2.position.set(-400, -200, -300); //点光源位置
    scene.add(point2); //点光源添加到场景中
    //环境光
    var ambient = new THREE.AmbientLight(0x444444);
    scene.add(ambient);

/**
     * 相机设置
     * @type {PerspectiveCamera}
     */
    var width = window.innerWidth;              //窗口宽度
    var height = window.innerHeight;            //窗口高度
    var k = width / height;                     //窗口宽高比
    var s = 500;                                //三维场景显示范围控制系数，系数越大，显示的范围越大
    //创建相机对象
    const camera = new THREE.OrthographicCamera(-s * k, s * k, s, -s, 1, 1000);
    // const camera = new THREE.PerspectiveCamera( 75, window.innerWidth / window.innerHeight, 0.1, 1000 );
    camera.position.set(200, 300, 200);             //设置相机位置
    camera.lookAt(scene.position);                  //设置相机方向(指向的场景对象)
    // camera.position.z = 5;

/**
     * 渲染器
     */
    /* WebGLRender */
    const renderer = new THREE.WebGLRenderer();
    renderer.setSize( window.innerWidth, window.innerHeight );
    renderer.setClearColor(0xb9d3ff, 1); //设置背景颜色
    document.body.appendChild( renderer.domElement );

/**
     * 手动操作
     * */
    function render(){
        renderer.render(scene,camera);
    }

render()

var controls = new THREE.OrbitControls(camera, renderer.domElement);
    controls.addEventListener('change', render);//监听鼠标、键盘事件
</script>
</body>
</html>

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
<!DOCTYPE html>
<html>
<head>
    <meta charset="utf-8">
    <title>My first three.js app</title>
    <style>
        body { margin: 0; }
    </style>
</head>
<body>
<script src="js/three.js"></script>
<script src="js/OrbitControls.js"></script>
<script>

    /**
     * 场景对象创建
     */
    const scene = new THREE.Scene();

    /**
     * 立方体几何对象Geometry
     */
    const geometry = new THREE.BufferGeometry(); //创建一个Buffer类型几何体对象
    //类型数组创建顶点数据
    const vertices = new Float32Array([
        0, 0, 0,        //顶点1坐标
        50, 0, 0,       //顶点2坐标
        0, 100, 0,      //顶点3坐标
        0, 0, 10,       //顶点4坐标
        0, 0, 100,      //顶点5坐标
        50, 0, 10,      //顶点6坐标
    ]);
    // 创建属性缓冲区对象
    const attribue = new THREE.BufferAttribute(vertices, 3); //3个为一组，表示一个顶点的xyz坐标
    // 设置几何体attributes属性的位置属性
    geometry.attributes.position = attribue;

    /**
     * 材质对象
     */
    const material = new THREE.MeshBasicMaterial({
        color: 0x0000ff,            //三角面颜色
        side: THREE.DoubleSide      //两面可见
    });

    /**
     * 网格模型对象Mesh，通过几何对象和几何对象的材质构造
     */
    const cube = new THREE.Mesh(geometry, material);
    scene.add( cube );

    /**
     * 辅助坐标系  参数250表示坐标系大小，可以根据场景大小去设置
     */
    var axisHelper = new THREE.AxesHelper(250);
    scene.add(axisHelper);

    /**
     * 光源设置
     */
    //点光源1
    var point = new THREE.PointLight(0xffffff);
    point.position.set(400, 200, 300); //点光源位置
    scene.add(point); //点光源添加到场景中
    // 点光源2  位置和point关于原点对称
    var point2 = new THREE.PointLight(0xffffff);
    point2.position.set(-400, -200, -300); //点光源位置
    scene.add(point2); //点光源添加到场景中
    //环境光
    var ambient = new THREE.AmbientLight(0x444444);
    scene.add(ambient);

    /**
     * 相机设置
     * @type {PerspectiveCamera}
     */
    var width = window.innerWidth;              //窗口宽度
    var height = window.innerHeight;            //窗口高度
    var k = width / height;                     //窗口宽高比
    var s = 500;                                //三维场景显示范围控制系数，系数越大，显示的范围越大
    //创建相机对象
    const camera = new THREE.OrthographicCamera(-s * k, s * k, s, -s, 1, 1000);
    // const camera = new THREE.PerspectiveCamera( 75, window.innerWidth / window.innerHeight, 0.1, 1000 );
    camera.position.set(200, 300, 200);             //设置相机位置
    camera.lookAt(scene.position);                  //设置相机方向(指向的场景对象)
    // camera.position.z = 5;

    /**
     * 渲染器
     */
    /* WebGLRender */
    const renderer = new THREE.WebGLRenderer();
    renderer.setSize( window.innerWidth, window.innerHeight );
    renderer.setClearColor(0xb9d3ff, 1); //设置背景颜色
    document.body.appendChild( renderer.domElement );

    /**
     * 手动操作
     * */
    function render(){
        renderer.render(scene,camera);
    }

    render()

    var controls = new THREE.OrbitControls(camera, renderer.domElement);
    controls.addEventListener('change', render);//监听鼠标、键盘事件
</script>
</body>
</html>

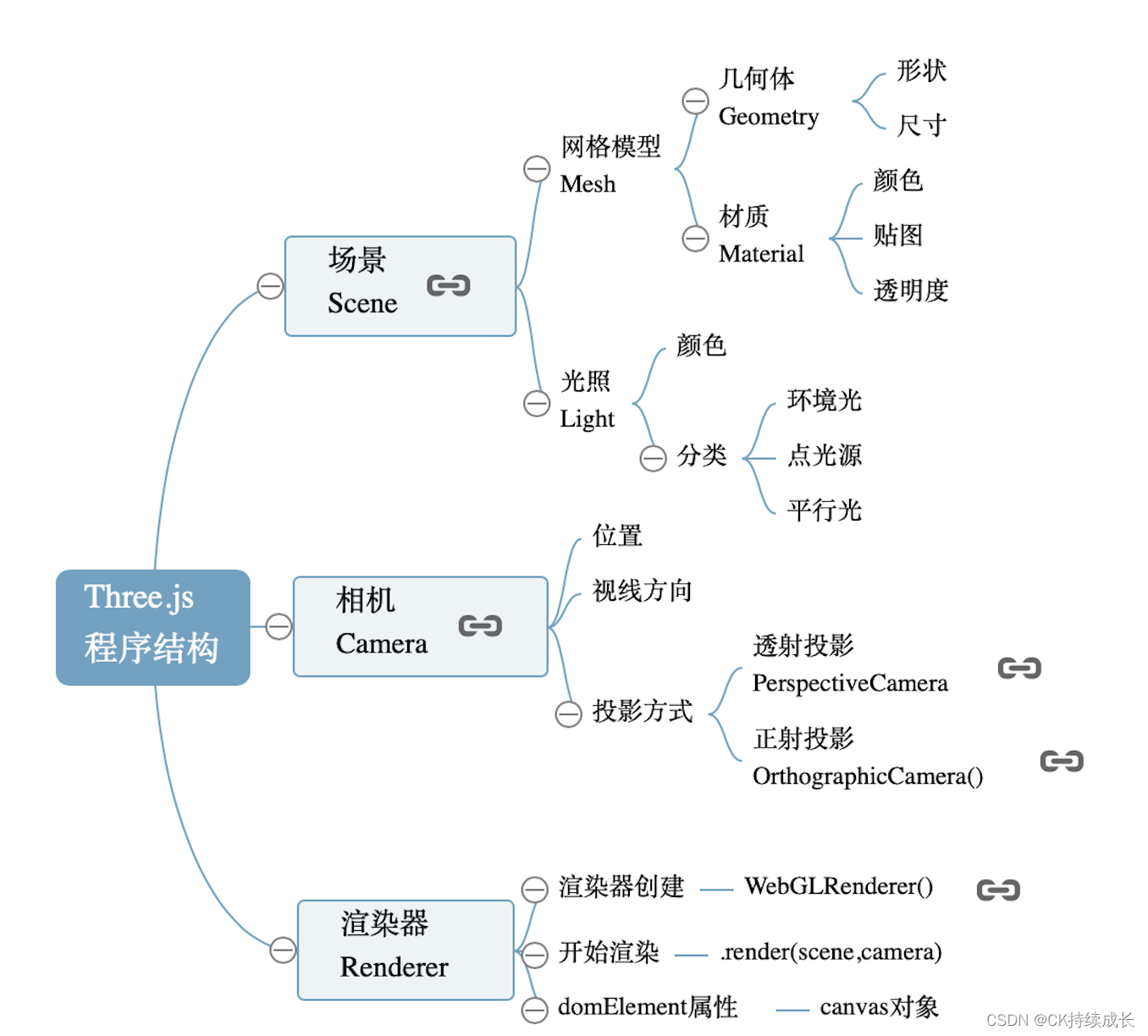

代码中已经添加了很详细的注释，我们主要说一下主要的构成：

1. 场景(Scene)构成：场景主要分网格模型(Mesh)和光源(Light)。网格模型主要是用来构造场景中几何体结构的，我们可是用各种几何题搭建一个整个的框架结构，而材料则是更像web中的样式，给几何去构建颜色，透明度等。另外一个是光源，光源就相当于我们给上述网格模型来增加明暗程度, 当我们给他增加更强的光源时，它应该就变的更亮了。在3D结构中，不同的光照有不同的明暗阴影效果，才能显示空间立体感。代码中我们通过创建了相应的网格模型Mesh和光源(Light),添加到Scene的对象来构建
相机(Camera)：相机主要为场景中的机构提供一种视角。场景已经构建为3D的模型，而3D结构是三位的立体场景，人眼直线也看不到每个面的情况，所以这里提供的Camera是提供了一个观看的视角，通过不同的相机的视角，我们可以从不同的位置，不同的视线方向去看到三维立体结构的不同方位，不同距离做产生的效果。这个就像我们实际使用相机差不多，我们要拍一个图片，就需要选择不同的位置和角度。
渲染器(Render): 通过上面的场景和相机我们已经构建出了虚拟的三位立体场景，相机的位置和角度也设置好了，那么剩下就是拍照了。拍照就相当于是在二维的web平面上去展示3D的立体效果在某个视角的一个图片效果。当我们换一个视角，渲染器也不会有不同的投影效果。

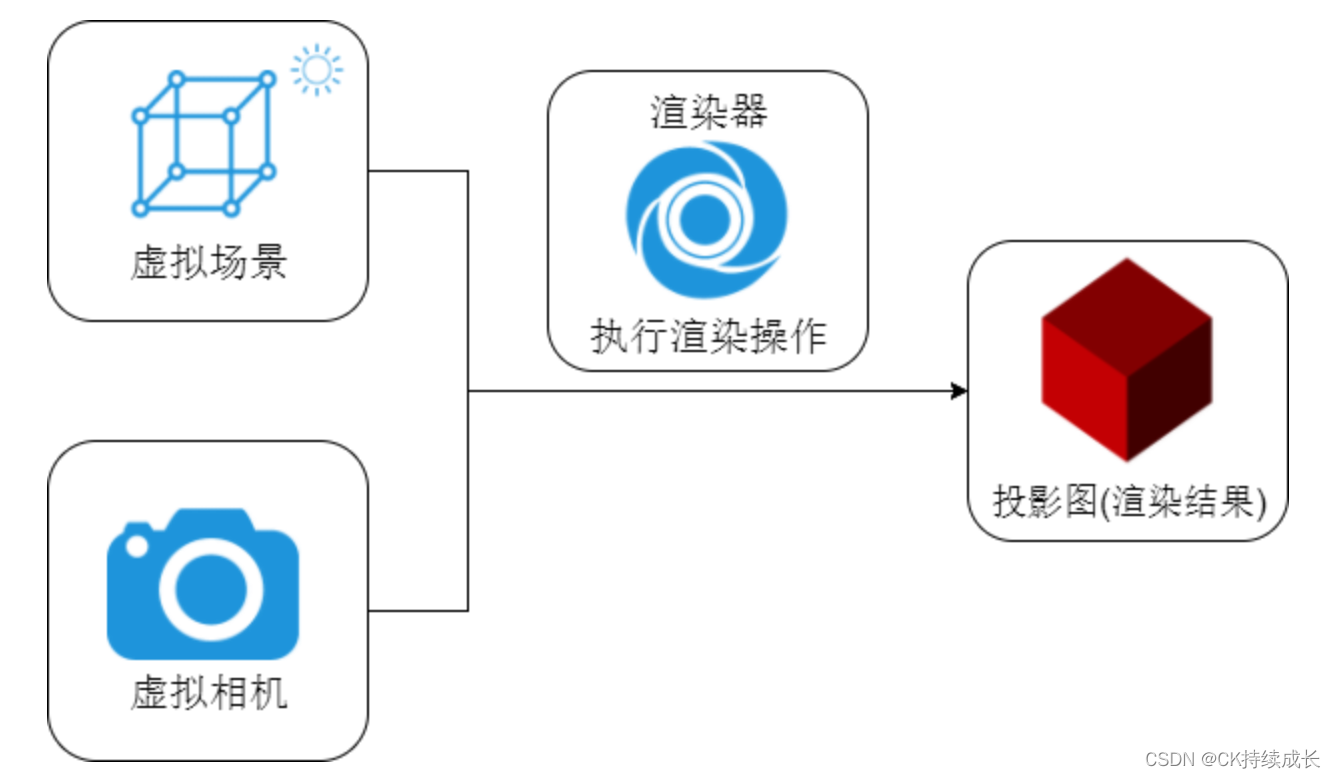

参考一下文末资料的渲染过程图：
