单片机高级裸机编程（一）-- 数据驱动程序

124 阅读 0 评论 82 点赞

我是靠谱客的博主风中小海豚，这篇文章主要介绍单片机高级裸机编程（一）-- 数据驱动程序，现在分享给大家，希望可以做个参考。

我理解的所谓数据驱动程序的方法，简单而言：将数据与程序分析，将代码逻辑的组织转换成数字规律的统计。即将数据作为一个要处理的脚本（当做数据库），然后程序作为解释器，将脚本的内容用代码逻辑解释出来，实现编程功能。

这就要求我们将代码逻辑分解出其内在数据关系，这样我们就可以写出与数据无关的函数，这样的函数通用性很大，利于复用，耦合性也比较低，利于修改，且修改后不易出错。

这样的方法也有坏处，就是可读性变差，解决的办法就是多写点关于逻辑的注释。

下面举个例子：（来自书籍--单片机编程魔法师之高级裸编程思想，挺好的一本书，可以看看，可以去下载下载链接处，待有缘人！）

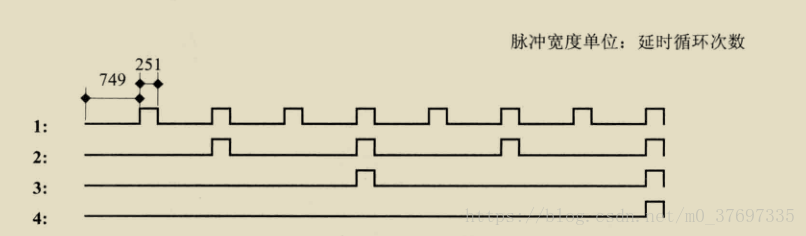

（1）要实现如下波形：

（2）我们一般的实现方法：将上面分成16段（依据是波形存在不一样的时候作为分界点），每段单独分析。代码如下（使用51单片机实现）。

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
#include <reg51.h>

sbit P10=P1^0;
sbit P11=P1^1;
sbit P12=P1^2;
sbit P13=P1^3;

void delay(unsigned char d, unsigned int t)
{
	unsigned int i;

	P1 = P1 & 0xF0 | d;
	for(i=0; i<t; i++);
}

main(void)
{
	while(1)
	{
		delay(0x00, 749);		// 阶段1
		delay(0x01, 251);		// 阶段2

		delay(0x00, 749);		// 阶段3
		delay(0x03, 251);		// 阶段4

		delay(0x00, 749);		// 阶段5
		delay(0x01, 251);		// 阶段6

		delay(0x00, 749);		// 阶段7
		delay(0x07, 251);		// 阶段8

		delay(0x00, 749);		// 阶段9
		delay(0x01, 251);		// 阶段10

		delay(0x00, 749);		// 論僇11
		delay(0x03, 251);		// 論僇12

		delay(0x00, 749);		// 阶段13
		delay(0x01, 251);		// 阶段14

		delay(0x00, 749);		// 阶段15
		delay(0x0F, 251);		// 阶段16
	}
}

（3）而采用数据驱动程序的方法：将每个阶段分离出数据，然后用一个函数统一处理。本例中使用数组来存储代表各个阶段的逻辑的数据，接着用一段代码就可解决，来代码如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
#include <reg51.h>

sbit P10=P1^0;
sbit P11=P1^1;
sbit P12=P1^2;
sbit P13=P1^3;

#define STAGES		16
unsigned char code P1_1234[] = {0, 1, 0, 3, 0, 1, 0, 7, 0, 1, 0, 3, 0, 1, 0, 15};
unsigned int code Dts[] = {749, 251, 749, 251, 749, 251, 749, 251, 749, 251, 749, 251, 749, 251, 749, 251};

void delay(unsigned char d, unsigned int t)
{
	unsigned int i;

	P1 = P1 & 0xF0 | d;
	for(i=0; i<t; i++);
}

main(void)
{
	int i;

	while(1)
	{
		for(i=0; i<STAGES; i++)
			delay(P1_1234[i], Dts[i]);
	}
}

（4）好处：似乎没有看出了，牺牲了易读性，有得必有失，我们会的得到什么？

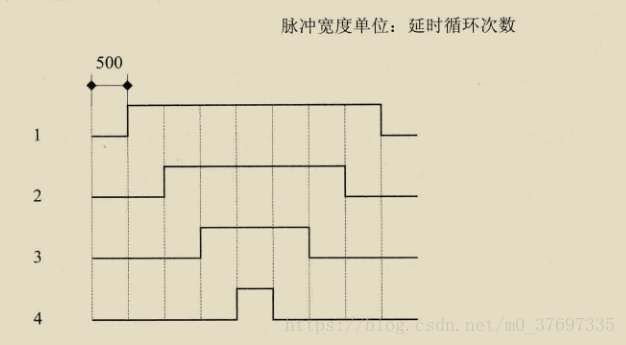

再举几个例子：实现以下波形。对于这个波形，如果我们不采用数据驱动程序的方法，那么相当于重写（重新分阶段，不难但是繁琐），而使用这种高阶的方法后，解释器代码一个字母都不用改变。

数据驱动程序的代码如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
#include <reg51.h>

sbit P10=P1^0;
sbit P11=P1^1;
sbit P12=P1^2;
sbit P13=P1^3;

#define STAGES		8
unsigned char code P1_1234[] = {0, 1, 3, 7, 15, 7, 3, 1};

void delay(unsigned char d, unsigned int t)
{
	unsigned int i;

	P1 = P1 & 0xF0 | d;
	for(i=0; i<t; i++);
}

main(void)
{
	int i;

	while(1)
	{
		for(i=0; i<STAGES; i++)
			delay(P1_1234[i], 500);
	}
}
