3---不严谨的分析下FPGA设计中的截位—Truncate和Rounding

Note: 以下分析内容很可能是错误的，仅供参考，可以直接查看结论，结论会比较靠谱一点

目前搜集到的截位的方法有下面几种

负数直接截位后+1
Truncate：直接截位
Rounding：舍入截位

如果将截位截掉的部分看做小数部分，截掉之后剩下的部分看做整数部分的话，我们可以得到如下表的对应关系。

如对16位的0000 0000 0001 1000直接截掉后4位得到1，可将0000 0000 0001看做整数，1000看做小数，4bit位宽的取值范围为0 ~ 15，则本次截掉的数为8/16 = 0.5。如果按照四舍五入的方式的话，后4个bit是0 ~ 7就舍掉，8 ~ 15就截掉之后整数部分+1，这里因为截掉的部分为8，所以整数部分需要加1，最终结果为2，这就是Rounding。

1. 绝对值误差分析

这个分析基于的原理是，对于一个模值$|X|$，对$\pm |X|$进行同样位宽的截位后得到的两个模值应当是相同的。分析的过程如下：

• 1. 生成位宽为16长度为N的一个整数数组 DEC
• 2. 对这个DEC中的每一个数据取相反数得到converse_DEC = - DEC
• 3. 分别对DEC和converse_DEC进行直接截位得到truncate_DEC和converse_truncate_DEC
• 4. 计算error_rate = sum(abs(truncate_DEC+converse_truncate_DEC))/N
• 5. 循环3、4步获得截位位宽1 ~ 15的error_rate
• 6. 重复3、4、5步得到负数截位后加1和Rounding的结果

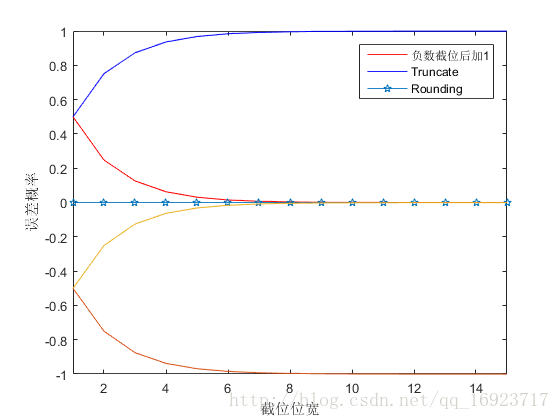

得到的结果如下图所示，可以看到随着截位位宽的增加，Truncate的误差概率接近于1，负数截位后加1的误差概率接近于0。而Rounding的误差概率一直都为0.

在截掉的部分为0时，负数截位后加1和Truncate会出现特殊情况，如表中的±2.0。此时Truncate的精度与Rounding一样，而负数截位后加1的方式出现了偏差。这是因为负数的二进制补码的特殊性引起的，在截掉的部分不全为0的情况下，直接截位时会将二进制补码转换时加的1截掉，而当截掉的部分全为0时，这个1因为进位而进入到了高位，直接截位不会将其删除。所以才出现了图中那个奇怪的现象，因为只有当截掉的部分全部为0时，Truncate得到的两个模值才会相等，而负数截位加1的两个模值也只有在这个时候才会不等。N个bit出现全为0的概率是$p=\frac{1}{2^N}$，所以如果画出下面两个曲线的话，它们是会跟前两种截位方式的曲线完全重合的。

plot(2.^(-(1: 15))), hold on
plot(1 - 2.^(-(1: 15)))

为了对比，将它们统一减去一个1，得到下图

plot(2.^(-(1: 15)) - 1), hold on
plot(1 - 2.^(-(1: 15)) - 1)

从上面分析结果来看，负数截位加1的方式在截位位宽大于8位后，其误差就接近0了，而Rounding方式更夸张，不管截多少位，误差都是0. 但事实上，上面分析的误差的参考值的选取是不对的，它忽略了信号是一个整体的事实，各采样点之间是相互关联的。所以这个分析基本上是没有什么意义的，把它贴上来的原因是这个分析花了好长时间，不贴上来对不起辛勤的劳动，而且也可以作为反面参考教材，也是有意义的吧？？

2. 线性缩放分析

这个分析基于的原理是，认为理想的截位是信号整体的缩小和放大，而实际截位时具体到每一个采样点上的缩放倍数是不一致的，所以基于这一点进行了下面的误差分析。

• 随机产生$10^5$个位宽为16 的有符号整数 x，x ≠ 0
• 用三种方式截掉低4位得到 y，（截掉低4位相当于x除以16）
• 得到 z = y ÷ x
• 得到 d = abs(z - $\frac{1}{16}$)

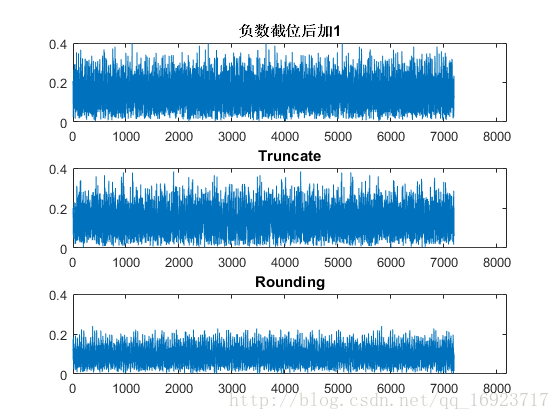

• 分析z的频谱如图所示，可以看到Truncate和负数截位后加1两种方式的高频部分的功率都超过了0.2，而Rounding的明显低于0.2，说明Rounding的效果是最好的。注意这里低频是没有画出来的，因为z基本上还是在$\frac{1}{16}$附近波动，所以低频信号功率很大，且三种方式基本一致。


• plot(d)如图所示，可以看到Rounding的波动最小，与真实倍数$\frac{1}{16}$差别最小，而负数截位后加1和Truncate的结果还是基本一致。

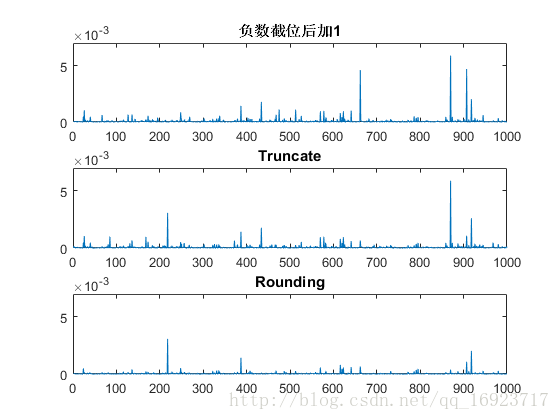

• 取前1000个数据
  _

  _

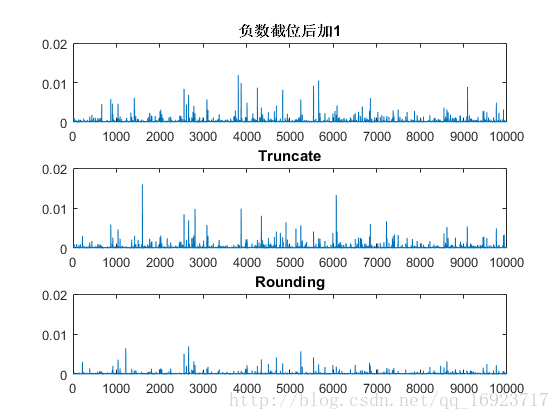

• 取前10000个数据
  _

  _

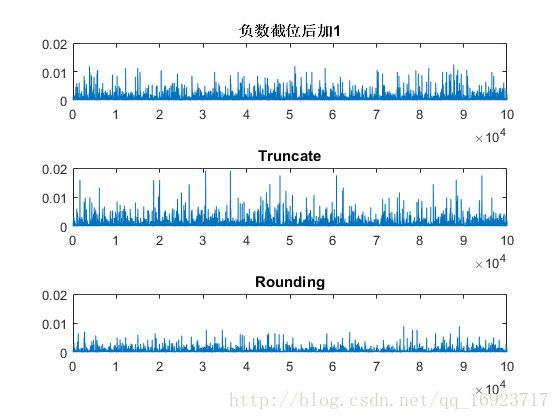

• 取前100000个数据
  _


注意：在plot之前去掉了一些不具参考价值的结果，如对0000 0000 0000 1000截位后的结果为0或者1，得到的倍数结果就是0或者$\frac{1}{8}$，与$\frac{1}{16}$相差太远，不利于分析其他结果。

3. 总结

其实上面都是我胡乱分析的，分析的方法本身可能就是错误的。
不过，经过这些折腾还是得到了一个有用的结论：

一般情况下我们对信号进行直接截位（Truncate）就行了，如果对截位精度要求较高，则采用舍入截位（Rounding）方式，如果还不够（不是特殊领域的话应该都够了吧？？），那么可能就要研究一下Dither方法了。**不建议采用负数截位后+1的方式，**因为有可能该方式的精度与Truncate是一样的，并且即使是它的精度介于Truncate和Rounding之间，使用它也不如使用Rounding，因为Rounding消耗的资源和代码量也仅仅比它多一点点，并且在对精度要求很高的应用中，FPGA的规模应当也是相当大的，这一点点资源是可以忽略不计的。而且Xilinx和Altera的数字信号处理的部分IP核中也只提供了Truncate和Rounding的选项。

《数字信号处理过程中信号截位误差抑制方法研究》-- 郭连平 田书林 王志刚
这篇论文里研究了Dither方法的性能，也可查看其参考文献

另外舍入截位有个更方便的实现方法，如截N位的过程：

• 判断数据的符号，正或负；
• 正数 + $2^{N-1}$
• 负数 + $2^{N-1}-1$
• 截掉N位

这种方法其实是利用了补码截位时正数取floor，负数取cell的特性，上面的操作过程相当于是正数截位之前加了个0.5，而负数截位之前对其绝对值减了个0.5.

// round 截位
// 对10bit位宽的 x 截位6bit
assign x1 = x + 10'd32 - {9'd0, x[9]};     // 这里做了3步
assign x2 = x1[9:6];                       // 截掉6位

注意：上面的代码还不能直接使用，需要考虑正数+10’d32之后的溢出问题

该方法参考于论文：《数字信号截位影响分析》-- 焦庆君，解剑
.
.
.
.
.
.
.
.
