理解:16QAM是指包含16种符号的QAM调制方式。

16QAM 是用两路独立的正交 4ASK 信号叠加而成,4ASK 是用多电平信号去键控载波而得到的信号。它是 2ASK 体制的推广,和 2ASK 相比,这种体制的优点在于信息传输速率高。

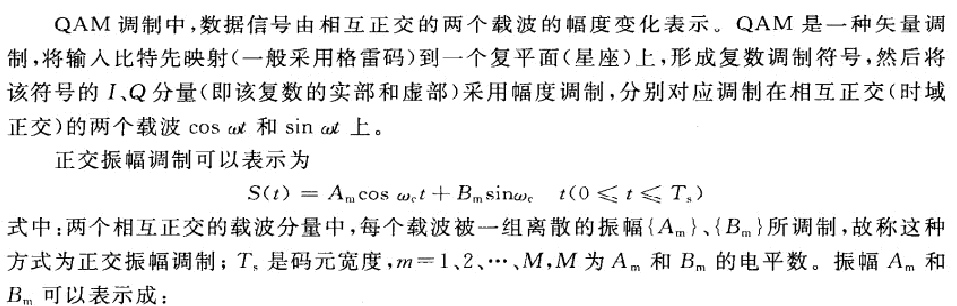

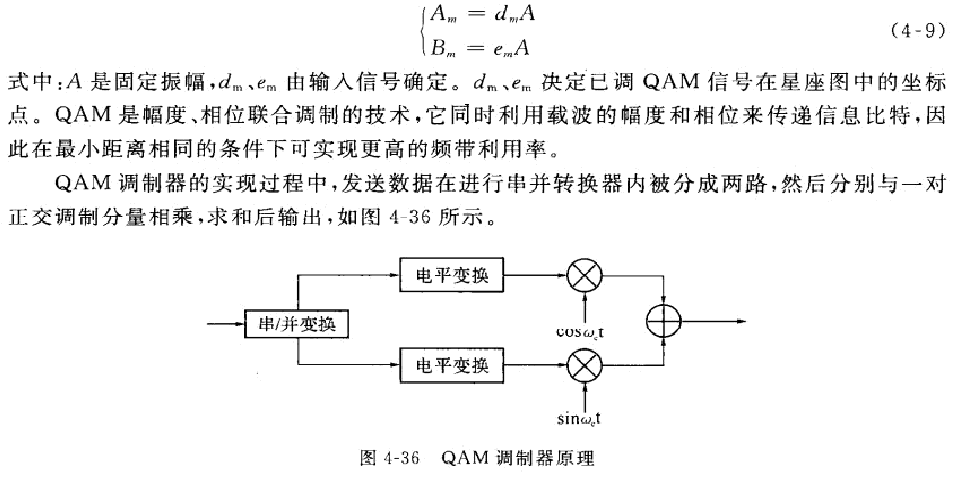

正交幅度调制是利用多进制振幅键控(MASK)和正交载波调制相结合产生的。
16 进制的正交振幅调制是一种振幅相位联合键控信号。16QAM 的产生有 2 种方法:
(1)正交调幅法,它是有 2 路正交的四电平振幅键控信号叠加而成;
(2)复合相移法:它是用 2 路独立的四相位移相键控信号叠加而成。

通信系统中的常见调制方式:

BPSK:Binary Phase Shift Keying  二相相移键控,一个符号代表1bit

QPSK:Quadrature Phase Shift Keying   四相相移键控,一个符号代表2bit

8PSK:8 Phase Shift Keying   八相相移键控,一个符号代表3bit

16QAM:16 Quadrature Amplitude Modulation  16正交幅相调制,一个符号代表4bit

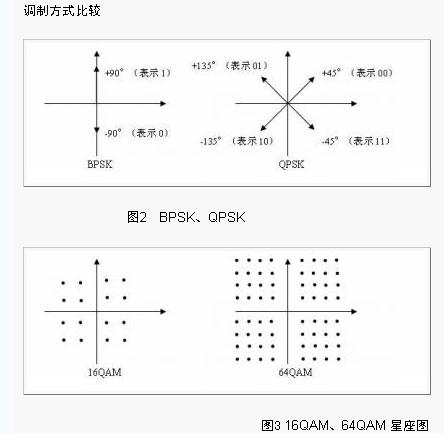

64QAM:64 Quadrature Amplitude Modulation   64正交幅相调制,一个符号代表6bitPSK是相移键控(Phase Shift Keying),是通过相位的变化代表“0”和“1”的。BPSK中的B是“Binary”的意思,也就是有两个变化状态,比如说相位上的“+90°(代表1)、-90°(代表0)”,一个状态代表的就是一个比特。QPSK的“Q”是“Quadrature”的意思,有四个变化状态,如相位上的“+45°(代表00)、-45°(代表11)、+135°(代表10)、-135°(代表01)”,那么一个状态就代表两个比特的信息,如图2所示。同理8PSK的一个状态代表三个比特。
     等到QAM调制方式的时候,由于要描述的状态多了,只靠相位区分状态就不够了(相互区别起来有些困难了),需要加入幅度的变化来表示一个状态,就像我们用手指的方向“上下左右”表示“北南东西”的时候,我们同时加上了胳膊伸的长度表示远近,胳膊全伸开表示很远,胳膊伸一半,表示较近。眼神不好的人还真看不出来。所以说对接收机的要求比较高了。16QAM就是状态空间为16,每个状态是4个比特的信息;而64QAM的状态空间是64,每个状态是6个比特的信息,如图3所示。我们看到64卦中,每一卦都是由6个“爻”(爻分阴阳,就像比特最小单位0和1一样)组成

https://file2.kaopuke.com:8081/files_image/2023052811/202305281117577587991.jpg

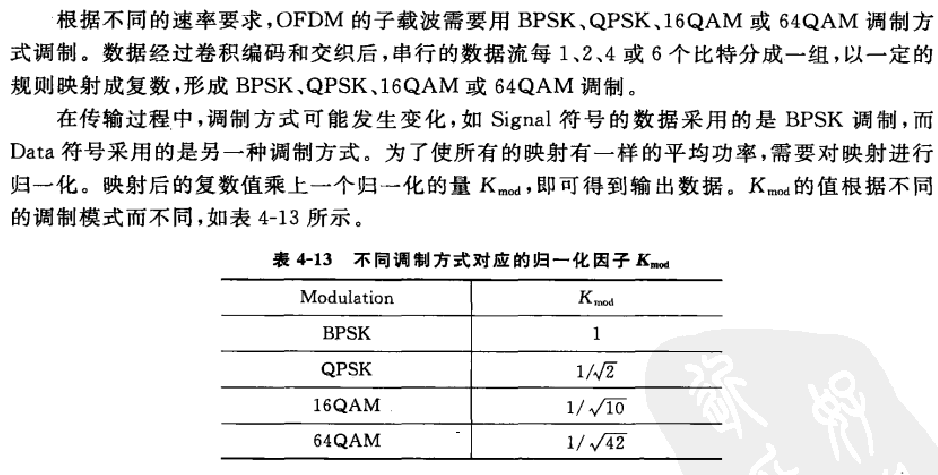

4.6.1 OFDM中的调制

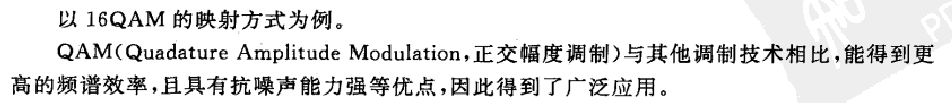

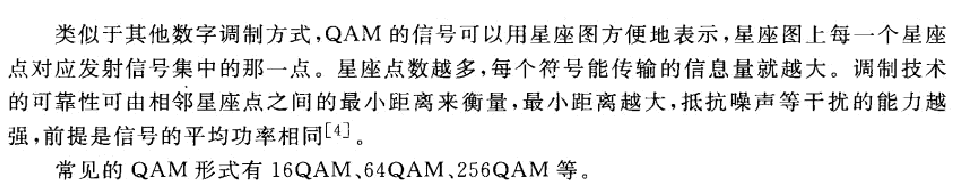

4.6.2 QAM正交幅度调制



 4.6.3 16QAM

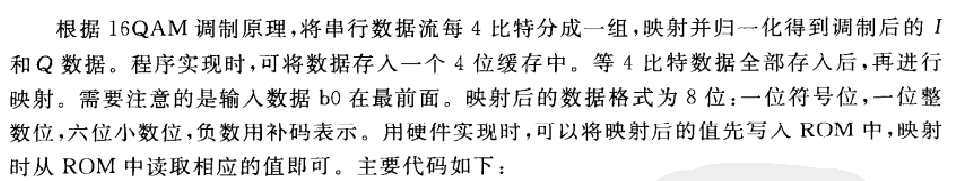

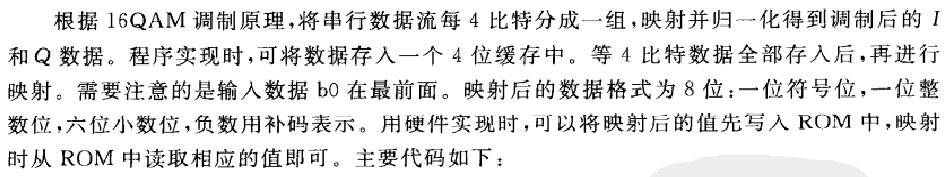

4.6.4 模块实现

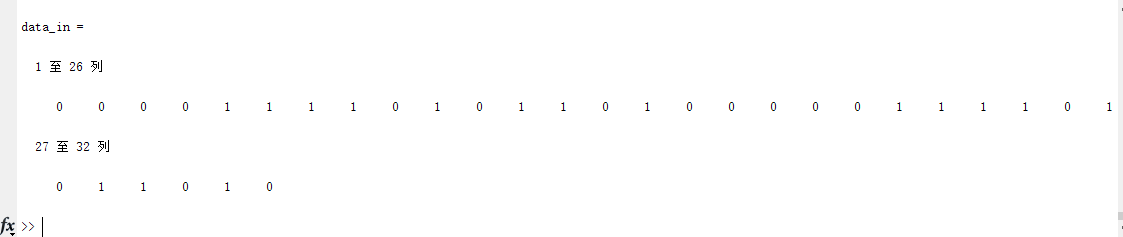

matlab:

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48

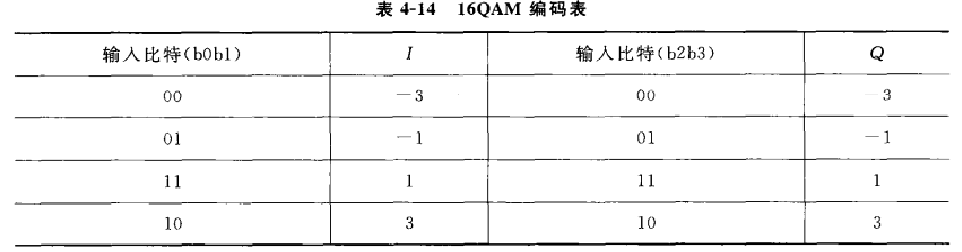

function [data_outI,data_outQ]=QAM16_modulation(data_in) %16QAM调制,符合802.11a标准 %%data_in为输入数据 %data_outI,data_outQ为映射后的星座数据 % Input bits (b0 b1) I-out Input bits (b2 b3) Q-out % 00 –3 00 –3 % 01 –1 01 –1 % 11 1 11 1 % 10 3 10 3 Kmod=sqrt(10);%归一化量 L=length(data_in)/4;%I,Q支路输出的长度 %IQ初始化 data_outI=zeros(1,L); data_outQ=zeros(1,L); %星座映射 for k=1:L switch [(data_in(4*k-3))*2+data_in(4*k-2)] %data_outI case 0 %00 data_outI(k)=-3; case 1 %01 data_outI(k)=-1; case 3 %11 data_outI(k)=1; case 2 %10 data_outI(k)=3; otherwise ; end switch [(data_in(4*k-1))*2+data_in(4*k)] %data_outQ case 0 %00 data_outQ(k)=-3; case 1 %01 data_outQ(k)=-1; case 3 %11 data_outQ(k)=1; case 2 %10 data_outQ(k)=3; otherwise ; end end %归一化 data_outI=data_outI/Kmod; data_outQ=data_outQ/Kmod;

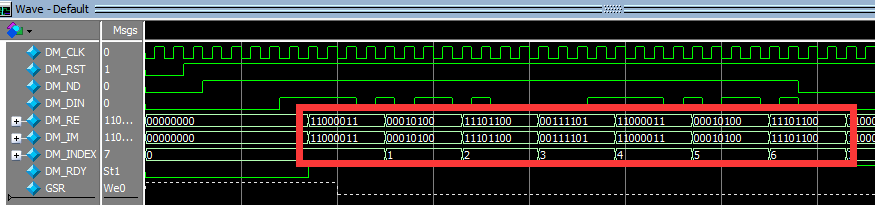

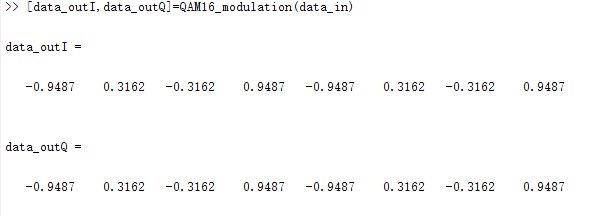

换一种说法:

data_outI=11000011  00010100  11101100  00111101   11000011 00010100  11101100

data_outQ=11000011 00010100 11101100  00111101   11000011 00010100  11101100



fpga代码:

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116

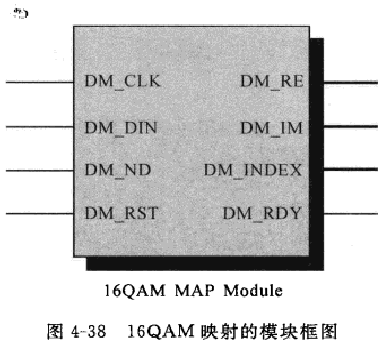

module DATA_16QAM_mapper(DM_DIN,DM_ND,DM_RST,DM_CLK,DM_RE,DM_IM,DM_INDEX, DM_RDY); input DM_DIN; //输入信号 input DM_CLK; //脉冲 input DM_ND; //来自上一模块的信号提示 input DM_RST; //复位信号 output[7:0] DM_RE; //输出16QAM调制的实部,八位,一位符号位,一位整数位,六位小数位 output[7:0] DM_IM; //输出16QAM调制的虚部 output[5:0] DM_INDEX;//输出标号 output DM_RDY; //输出信号提示 reg[7:0] DM_RE; reg[7:0] DM_IM; reg DM_RDY; reg[7:0] RE_TEMP; //输出实部暂存 reg[7:0] IM_TEMP; //输出虚部暂存 reg[3:0] STOR; //由于四个输入信号对应一个星座点,因此需要四位的存储器存放 reg MAPEN; reg[5:0] DM_COUNT; reg[5:0] DM_INDEX; reg OUTEN; //使Q_RDY比输入四个信号中最后一个晚一个脉冲的过渡,保证转换完成 reg[1:0] counter; //四个输入信号的计数 reg[1:0] OUT_COUNT; always @(negedge DM_RST or posedge DM_CLK) //Q_RST高电平异步清零 if(!DM_RST) begin MAPEN<=1'b0; DM_RE[7:0]<=8'b00000000; DM_IM[7:0]<=8'b00000000; DM_COUNT[5:0]<=6'b000000; DM_INDEX[5:0]<=6'b000000; DM_RDY<=0; RE_TEMP[7:0]<=8'b00000000; IM_TEMP[7:0]<=8'b00000000; STOR[3:0]<=4'b0000; OUTEN<=0; counter[1:0]<=2'b00; OUT_COUNT<=2'b00; end else begin if(DM_ND) //16QAM encoding begin counter<=counter+1; case(counter) 2'b00:STOR[0]<=DM_DIN; 2'b01:STOR[1]<=DM_DIN; //存入输入数值 2'b10:STOR[2]<=DM_DIN; 2'b11:STOR[3]<=DM_DIN; endcase end else begin counter[1:0]<=2'b00; STOR[3:0]<=4'b0000; end if (counter==2'b11) // MAPEN 标记四个信号是否已经存入 MAPEN<=1'b1; else MAPEN<=1'b0; if(MAPEN) begin case(STOR[1:0]) 2'b00:RE_TEMP[7:0]<=8'b11000011;// 2'b10:RE_TEMP[7:0]<=8'b11101100;// 2'b01:RE_TEMP[7:0]<=8'b00111101;//b1b0,b0在低位,映射电平为3,计算 //3/sqrt(10)=0.9487,2^-1+2^-2+2^-3+2^-4+2^-6=0.9531 2'b11:RE_TEMP[7:0]<=8'b00010100;//电平为1,0.3125 endcase case(STOR[3:2]) 2'b00:IM_TEMP[7:0]<=8'b11000011; 2'b10:IM_TEMP[7:0]<=8'b11101100; 2'b01:IM_TEMP[7:0]<=8'b00111101; 2'b11:IM_TEMP[7:0]<=8'b00010100; endcase OUTEN<=1; end else begin OUTEN<=0; RE_TEMP[7:0]<=8'b00000000; IM_TEMP[7:0]<=8'b00000000; end if(OUTEN) // 输出 begin DM_RE<=RE_TEMP; DM_IM<=IM_TEMP; DM_COUNT<=DM_COUNT+1; DM_INDEX<=DM_COUNT; DM_RDY<=1'b1; end if (DM_INDEX==47) OUT_COUNT<=OUT_COUNT+1; else OUT_COUNT<=0; if (OUT_COUNT==2'b11) begin DM_RE[7:0]<=8'b00000000; DM_IM[7:0]<=8'b00000000; DM_INDEX[5:0]<=6'b000000; DM_COUNT[5:0]<=6'b000000; DM_RDY<=0; end end endmodule

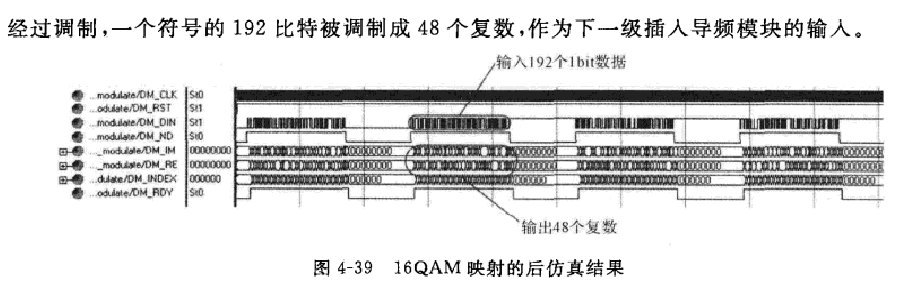

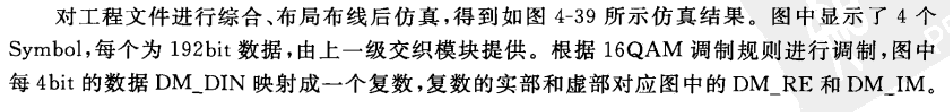

 tb:

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
`timescale 1ns/1ns module DATA_16QAM_mapper_tb(); reg DM_DIN; //输入信号 reg DM_CLK; //脉冲 reg DM_ND; //来自上一模块的信号提示 reg DM_RST; //复位信号 wire[7:0] DM_RE; //输出16QAM调制的实部,八位,一位符号位,一位整数位,六位小数位 wire[7:0] DM_IM; //输出16QAM调制的虚部 wire[5:0] DM_INDEX;//输出标号 wire DM_RDY; //输出信号提示 DATA_16QAM_mapper DATA_16QAM_mapper_inst( .DM_DIN(DM_DIN), .DM_ND(DM_ND), .DM_RST(DM_RST), .DM_CLK(DM_CLK), .DM_RE(DM_RE), .DM_IM(DM_IM), .DM_INDEX(DM_INDEX), .DM_RDY(DM_RDY) ); integer i=0; integer j=0; initial begin DM_DIN = 0; DM_CLK = 0; DM_ND = 0; DM_RST = 0; #20.1 DM_RST = 1; for (j=0; j<2;j=j+1) #1000 begin for (i=0;i<192;i=i+1) begin #10 DM_ND = 1; DM_DIN = {$random}%2; end DM_ND = 0; end #100000 $stop; end always #5 DM_CLK=~DM_CLK; endmodule
