Linux网络协议栈 / 多队列网卡原理

有疑问或深入讨论可加qq： 2542956244

1. LVS故障：

       背景： 近日因公司大促， mysql从服务器前端共享的一台LVS因流量跑到2Gps 而出现 LVS丢包， Client端代码不停抛出mysql connect failed异常.

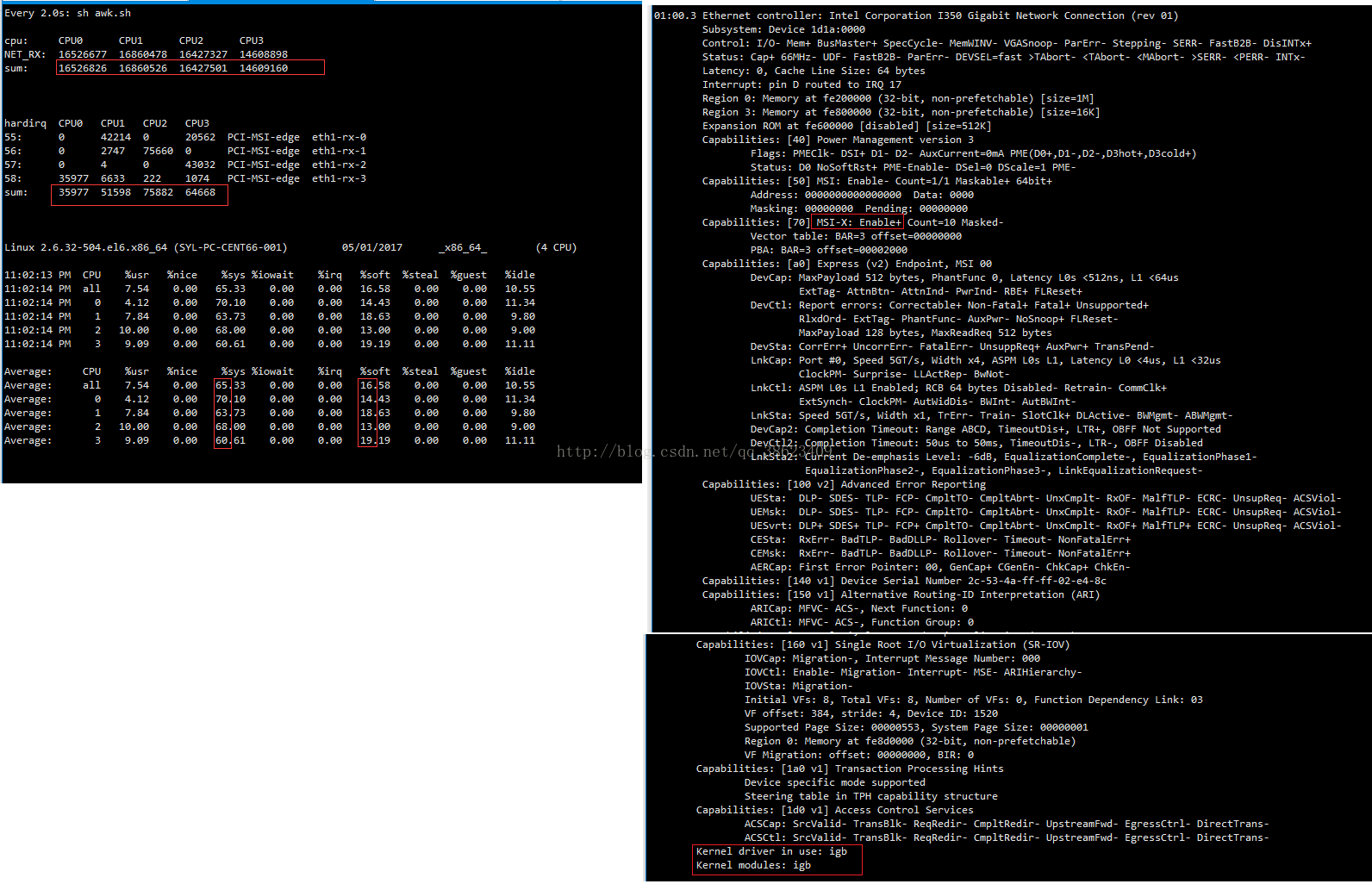

        故障特征：大流量时为LVS的CPU其中一个core使用率100%， 其他23个core使用率小于10% ； 明显地

        根本原因： LVS使用Linux内核为2.6.18， kernel处理入站数据包时全部交给一个核心处理；

        解决方法： 升级OS为kernel 2.6.32以上版本, 使用支持MSI-X网卡（现市面大部分机型如Dell R730、HP DL580都支持）, LVS软件调优

        优化效果： top的si%（软中断）平均分布到所有核心， 单机承载力上升400%， new_connection处理能力从3w上升到20w, 流量承载力从700M上升到1500M.

2. 网络协议栈数据流程（MSI-X多队列网卡）:

    2.1  网卡预先在ram分配多个Ring_buffer队列, 每队列绑定一个CPU(/proc/irq/${IRQ}/smp_affinity

    2.2  网卡收到数据包, 保存在 NIC的 internal buffer(64k),

    2.3  网卡根据hash算法, 通过DMA将skb保存到多个Ring_buffer队列中的一个(假设此队列绑定IRQ为IRQ100, 绑定cpu核心为 core-03),

    2.4 网卡使用IRQ100 中断号hardirq通知core-03（irq-handler）ring的数据就绪.

    2.5 core-03（driver）启动NAPI处理Ring内数据(skb), 此过程为软中断

    2.6 NAPI将处理后的skb交给网络协议栈（ip_rcv，tcp_rcv处理）, 且保存在socket_buffer区

    2.7 应用程序用read方法读取socket_buffer区就绪的数据包.

    关键信息：

        收包流程： frame -> 网卡 -> Ring_buffer -> 硬中断(IRQ-Handler) -> 软中断处理(NAPI) -> 网络协议栈(ip_rcv/tcp_rcv) -> application

3. 名词解析：

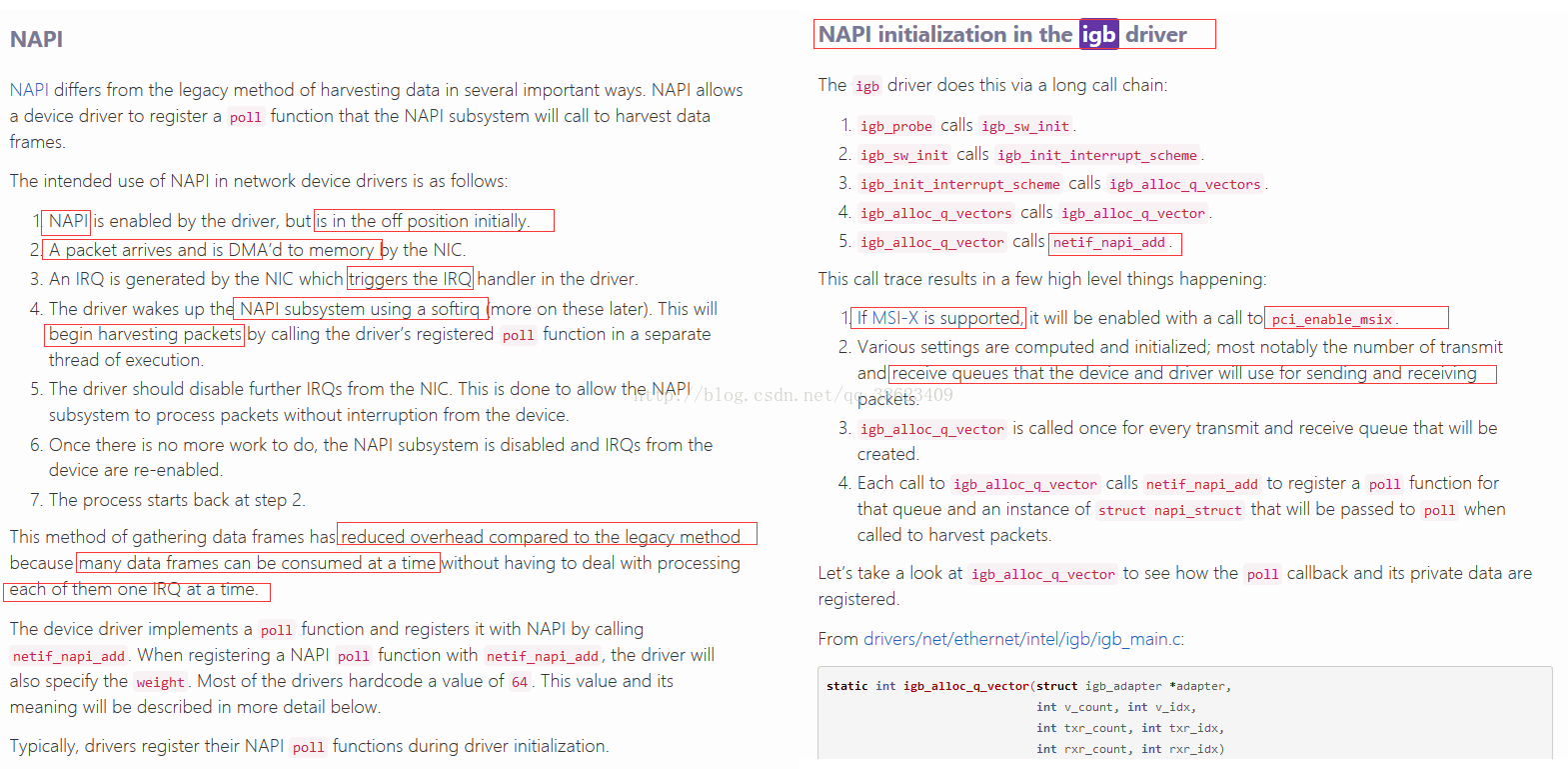

    NAPI:  2.5内核版本引入的网络子系统， 提供给Driver的接口；

        优点： 传统intterrupt每个数据要中断一次CPU， NAPI改为一次中断消费n个数据包(budget)， 大大减少中断数量;

        适用场景： 大量小包的环境.
