概述

STM32复习笔记(十三) —— ADC(多通道)采集电压

1.本例程软件设计思路

1)使用 ADC1 扫描检测三个通道引脚上被施加的电压值
2)经过 ADC 转换完成后，通过 DMA 传输到存储器中
3)再由串口打印显示

注意：此处测量的电压范围仅适用于 0 - 3.3V，不得高于 3.3V

2.代码编写

于 main.c 中编写代码

#include "stm32f10x.h"
#include "dr_usart.h"

/* 用于读取转换后的AD值 */
uint16_t ADC_CurrentValue[3] = {0};

/* 用于计算出真实值 */
float ADC_RealValue[3] = {0.0, 0.0, 0.0};

/* 粗略延时 */
static void delay_(uint32_t count);

void ADC1_GPIO_Config(void)
{
	/* 开启 GPIOA 时钟 */
	RCC->APB2ENR |= ((uint16_t)0x01 << 2);

	/* 配置 PA1 PA2 PA3 模拟输入，作为 ADC1_IN1 IN2 IN3 */
	GPIOA->CRL &= ~((uint32_t)0x0fff << 4);
}

static void ADC1_DMA_Config(void)
{
	/* 开启 DMA1 时钟 */
	RCC->AHBENR |= ((uint16_t)0x01 << 0);

	/* 清除 CCR 寄存器，DMA_Channel1 对应 ADC1 */
	DMA1_Channel1->CCR &= ((uint32_t)0xFFFF8000);

	/* 外设到存储器模式 */
	DMA1_Channel1->CCR &= ~((uint32_t)0x01 << 14);

	/* 通道优先级 中 */
	DMA1_Channel1->CCR |= ((uint32_t)0x01 << 12);

	/* 存储器数据宽度 16位 */
	DMA1_Channel1->CCR |= ((uint32_t)0x01 << 10);

	/* 外设数据宽度 16位 */
	DMA1_Channel1->CCR |= ((uint32_t)0x01 << 8);

	/* 存储器地址递增 */
	DMA1_Channel1->CCR |= ((uint32_t)0x01 << 7);

	/* 外设地址固定 */
	DMA1_Channel1->CCR &= ~((uint32_t)0x01 << 6);

	/* 循环操作 */
	DMA1_Channel1->CCR |= ((uint32_t)0x01 << 5);

	/* 从外设读 */
	DMA1_Channel1->CCR &= ~((uint32_t)0x01 << 4);

	/* 传输数量 */
	DMA1_Channel1->CNDTR = ((uint32_t)3);

	/* 外设地址 */
	DMA1_Channel1->CPAR = ((uint32_t)(ADC1_BASE + 0x4C));

	/* 存储器地址 */
	DMA1_Channel1->CMAR = ((uint32_t)ADC_CurrentValue);

	/* 开启通道 */
	DMA1_Channel1->CCR |= ((uint32_t)0x01 << 0);
}

void ADC1_Config(void)
{
    /* ADC GPIO 配置 */
    ADC1_GPIO_Config();

	/* ADC DMA 配置 */
    ADC1_DMA_Config();

    /* 开启 ADC1 时钟 */
    RCC->APB2ENR |= ((uint16_t)0x01 << 9);

    /* 独立模式 */
    ADC1->CR1 &= ~((uint32_t)0x0f << 16);

    /* 使用扫描模式 */
    ADC1->CR1 |= ((uint32_t)0x01 << 8);

    /* 软件触发模式 */
    ADC1->CR2 |= ((uint32_t)0x0F << 17);

    /* 数据右对齐 */
    ADC1->CR2 &= ~((uint32_t)0x01 << 11);

    /* 连续转换模式 */
    ADC1->CR2 |= ((uint32_t)0x01 << 1);

    /* 转换3个通道 */
    ADC1->SQR1 |= ((uint32_t)0x02 << 20);

    /* 配置 ADC 时钟8分频 */
    RCC->CFGR |= ((uint32_t)0x03 << 14);

	/* 采样时间均为239.5周期 */
	ADC1->SMPR2 |= ((uint32_t)0x01FF << 3);

	/* 转换顺序 IN1 -> IN2 -> IN3 */
	ADC1->SQR3 |=  ((uint32_t)0x0C41 << 0);

    /* 使用 DMA 模式 */
	ADC1->CR2 |= ((uint32_t)0x01 << 8);

	/* 开启ADC并启动转换 */
	ADC1->CR2 |=  ((uint32_t)0x01 << 0);

	/* 初始化校准寄存器 */
	ADC1->CR2 |= ((uint32_t)0x01 << 3);

	/* 等待初始化完成 */
	while(0 != (ADC1->CR2 & ((uint32_t)0x01 << 3)));

	/* 开始校准 */
	ADC1->CR2 |= ((uint32_t)0x01 << 2);

	/* 等待校准完成 */
	while(0 != (ADC1->CR2 & ((uint32_t)0x01 << 2)));

  /* 使用软件触发 ADC 开始转换 */
	ADC1->CR2 |= ((uint32_t)0x01 << 22);
}

int main(void)
{
	User_Init(); /* Group Priority and USART1 */

	/* 配置 ADC1 */
	ADC1_Config();

	while(1)
	{
		/* 转换成模拟值 */
		ADC_RealValue[0] = (float)ADC_CurrentValue[0]/4096*3.3 + 0.005;

		/* 转换成模拟值 */
		ADC_RealValue[1] = (float)ADC_CurrentValue[1]/4096*3.3 + 0.005;

		/* 转换成模拟值 */
		ADC_RealValue[2] = (float)ADC_CurrentValue[2]/4096*3.3 + 0.005;

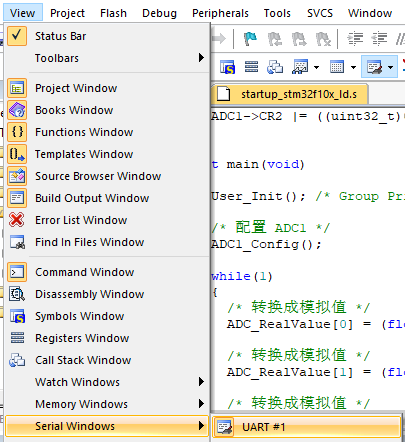

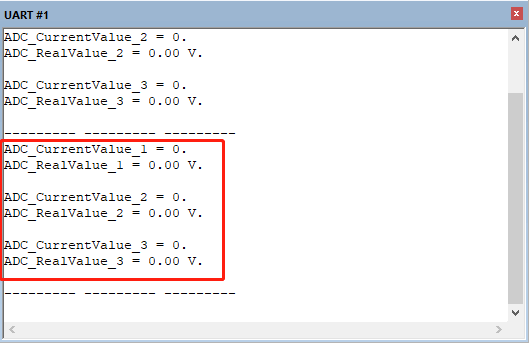

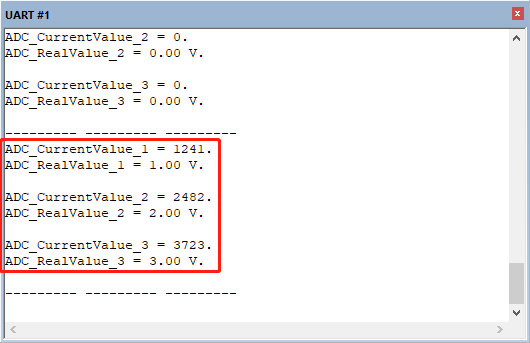

		/* 通过串口输出 */
		printf("ADC_CurrentValue_1 = %d.rn", ADC_CurrentValue[0]);

		/* 通过串口输出 */
		printf("ADC_RealValue_1 = %.2f V.rnrn", ADC_RealValue[0]);

		/* 通过串口输出 */
		printf("ADC_CurrentValue_2 = %d.rn", ADC_CurrentValue[1]);

		/* 通过串口输出 */
		printf("ADC_RealValue_2 = %.2f V.rnrn", ADC_RealValue[1]);

		/* 通过串口输出 */
		printf("ADC_CurrentValue_3 = %d.rn", ADC_CurrentValue[2]);

		/* 通过串口输出 */
		printf("ADC_RealValue_3 = %.2f V.rnrn", ADC_RealValue[2]);

		/* 换行 */
		printf("--------- --------- ---------rn");

		/* 延时一段时间 */
		delay_(500);
	}
}

/* 粗略延时 */
static void delay_(uint32_t count)
{
	__IO uint32_t delay_count = (12000 * count);

	while(delay_count--);
}
