USART串口通信出现乱码的解决方案

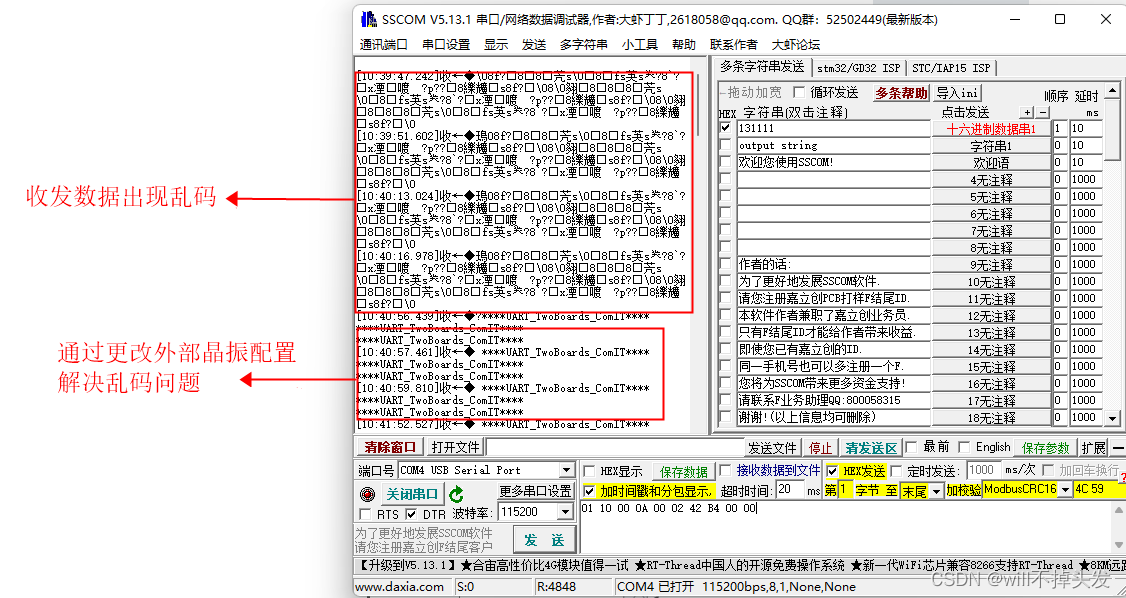

前言：在调试485通信的过程，出现能够收发数据但数据乱码的问题，初步考虑是通信双方波特率不对或者外部晶振配置的问题。

出现问题的原因所在：一些官方的函数库默认使用8MHz晶振，可以通过更改宏配置12MHZ或者16MHz晶振。

运行环境：

硬件：STM32F407VET6（外部晶振16M）

软件：KEIL5、SSCOM串口调试助手

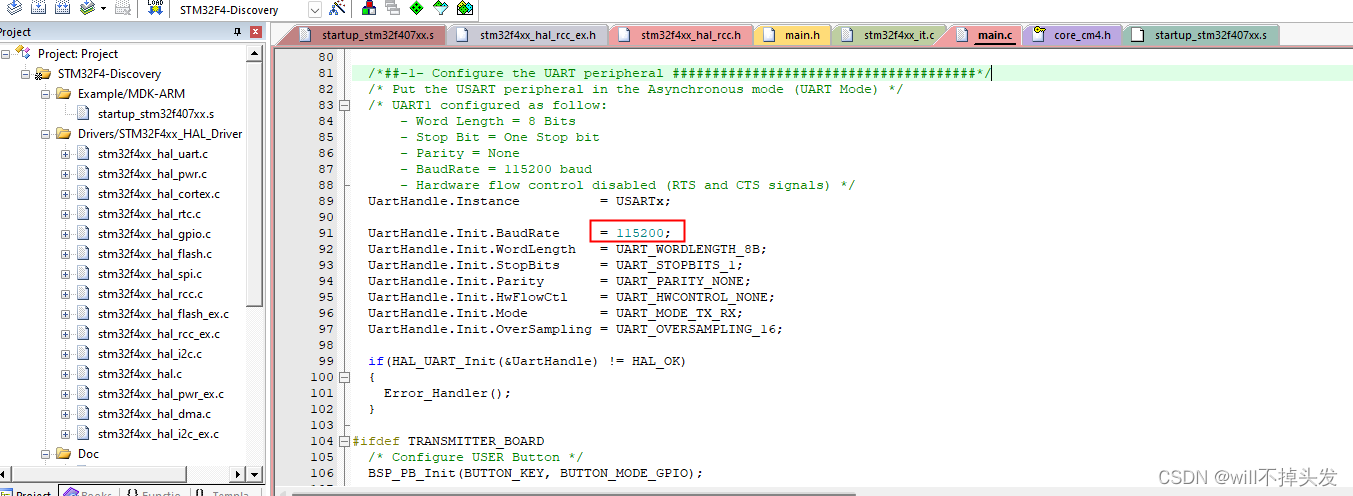

通信配置

- Word Length = 8 Bits

- Stop Bit = One Stop bit

- Parity = None

- BaudRate = 115200 baud

1、波特率设置问题

首先，可以通过示波器抓取数据收发引脚的数据信号，计算其波特率是否与配置的波特率是否大概一致。

简单点的话可以试着降低波特率改成9600和4800但问题依旧没有解决，接着如下处理：

2、外部晶振配置问题

第一步：修改外部晶振的值HSE_VALUE

将宏定义 #define  HSE_VALUE       ((uint32_t)8000000)  修改为  #define  HSE_VALUE     ((uint32_t)16000000)

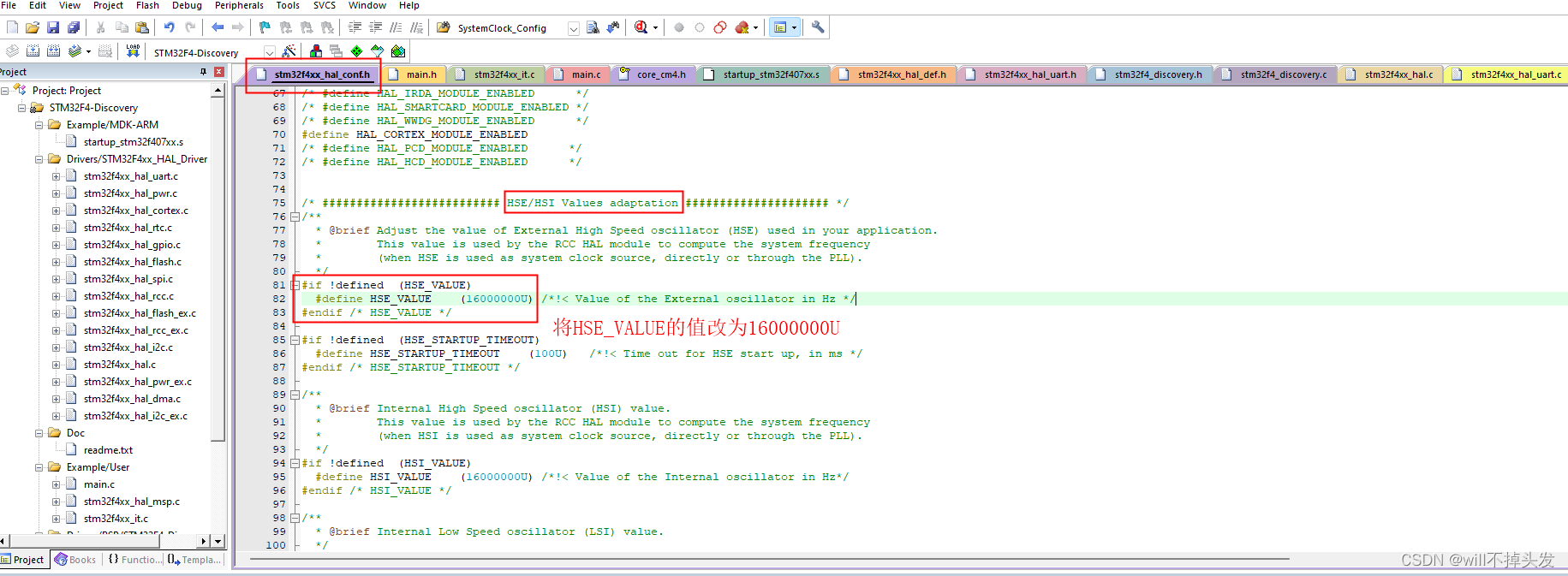

修改的文件在 stm32f4xx_hal_conf.h，如下图：

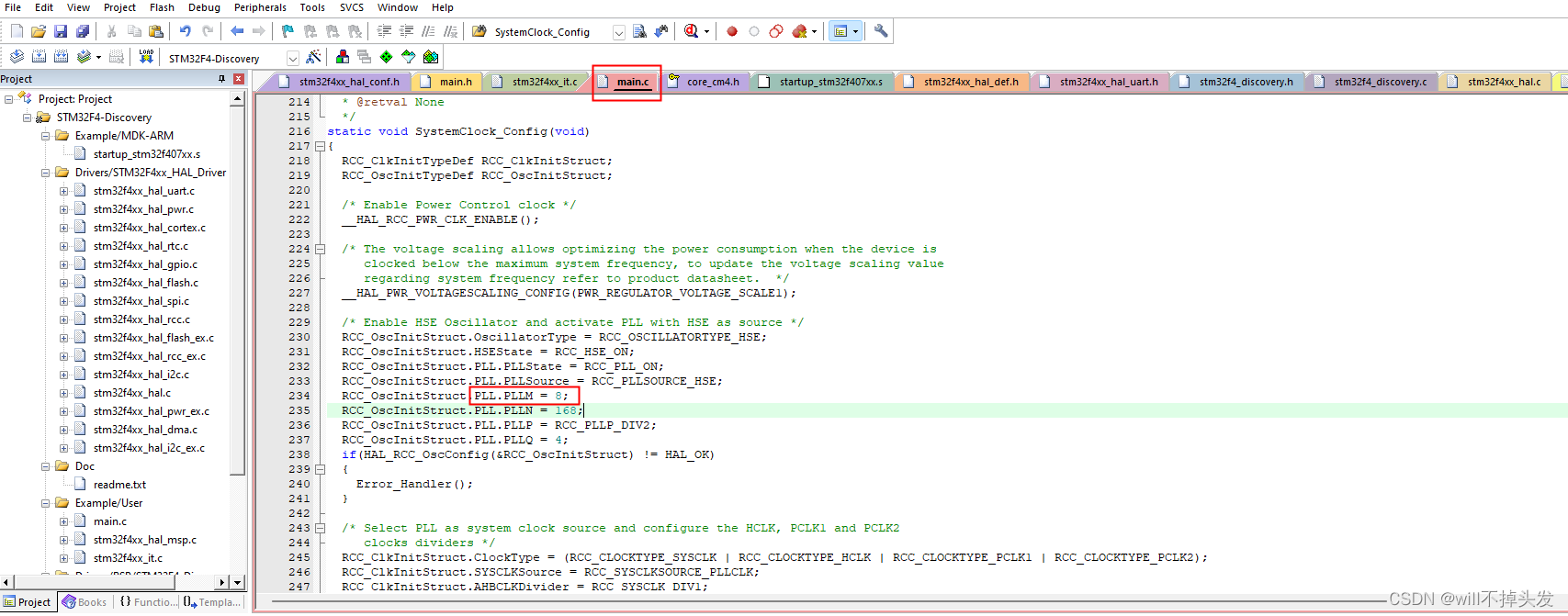

第二步：修改PLLM

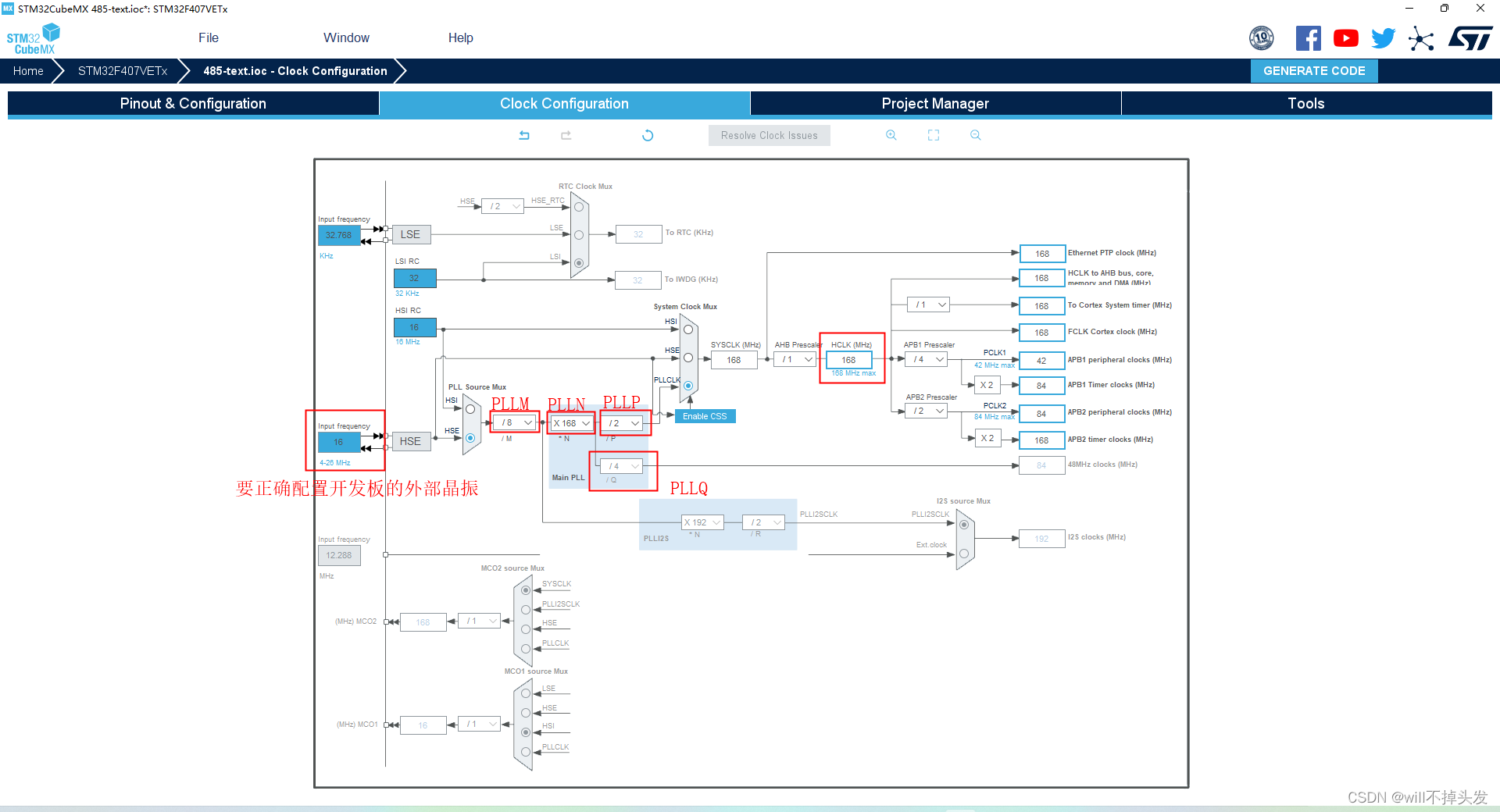

具体的配置根据开发板的时钟配置进行更改，如下图：

 参考链接：

(20条消息) STM32F407修改程序将外部25M晶振修改为8M（标准库、HAL库）_xiaozhou.的博客-CSDN博客_f407晶振
