一、STFT基本介绍

本专栏之前的三篇文章中，详细介绍了如何使用Chisel快速搭建FFT流水线电路。同时在这几篇文章中，所提到的对音频信号进行预处理的过程，其中有一步是对数据进行短时傅里叶变换(short-time Fourier transform，STFT)。因此，我们可以考虑在该FFT电路上对其进行拓展开发，以实现STFT功能。

STFT思想是：选择一个时频局部化的窗函数，假定分析窗函数g(t)在一个短时间间隔内是平稳（伪平稳）的，移动窗函数，使f(t)g(t)在不同的有限时间宽度内是平稳信号，从而计算出各个不同时刻的功率谱。短时傅里叶变换使用一个固定的窗函数，窗函数一旦确定了以后，其形状就不再发生改变，短时傅里叶变换的分辨率也就确定了。如果要改变分辨率，则需要重新选择窗函数。

在本实验中，结合KWS-SoC开发中实际的应用。我们选择对单帧音频数据进行短时傅里叶变换，其中单帧为320个数据点，其中数据点数是可以配置的，只需要用户在生成IP核的时候设置对应的参数，并且重新生成窗函数对应的权值点即可。

在之前的两篇文章（[1](格斯：用Chisel快速搭建FFT流水线电路)，[2](格斯：用Chisel快速搭建FFT流水线电路（续篇）—— 开源工程和使用教程)）中，我们对如何使用Chisel快速搭建FFT流水线电路的基本方法进行了简要介绍，且在开源地址

https://github.com/IA-C-Lab-Fudan/Chisel-FFT

对相应的代码和工程进行了开源。

本实验最终的工程同样开源于以上工程的STFT分支中。

二、设计流程

简单分析下音频预处理流程中的HLS源码，我们可以将STFT划分成以下三个大步骤，如图所示：

为了提高数据处理的效率，我们把三个模块划分为三级流水线，模块之间通过valid/ready进行握手传输。

需要注意的是，在原FFT工程中，FFT顶层模块的输入握手信号是突发式握手的，也就是说data_in每次握手一次，需要连续传输FFT_LENGTH个信号。因此，我们需要对第一级Hanning模块的输出握手信号进行修订，使其满足FFT突发握手的需求。

1. Hanning block

STFT的第一步是对信号加窗，在KWS_SoC中所用到的是汉宁窗，其窗函数如下所示：

为了减少计算量，我们提前计算好cos的值，将Frame_Length个离散的权值点存入IP核中，运算时直接相乘。为了实现这一步骤，需要单独定义一个传输cos值的接口，此外，需要定义Signal_in信号的输入和Hanning窗的输出。

值得注意的是，KWS_SoC中单帧的数据有320个，我们需要对其进行补0到512个点。因此整个流程可以用三个状态表示：接受数据加窗，补零，空闲

通过Chisel的Enum非常方便定义状态机状态，并且用switch或者when语句实现三段式状态机:

//FSM transfer signal

对于握手信号的处理，由于FFT模块使用的是突发握手，所以我们在本模块之后添加一个深度为2 * FFTLength的 FIFO，每次FIFO的当前数据大于FFT_length，将o_valid拉高

然后等待与FFT的i_ready握手一次，将o_valid拉低，并且从FIFO中连续读出FFT_length个数据，然后再等待FIFO数据量大于FFT_length,以此重复。

2. FFT block

该部分我们直接调用的FFT工程中的FFT package，FFT_Length配置为512。在输入512个时域实部数据以后，将在512个周期后输出频域变换的结果，返回类型是复数定点类型，握手方式为单次握手。

3. Spectrogram block

这部分我们先在Butterfly.scala中定义了一个求复数能量的函数：

class

由于最终我们只需要输出FFT_LENGTH/2 + 1个点，通过设置一个counter，每次握手向该模块的FIFO内写入单个数据，将对应前FFT_LENGTH/2 + 1能量发送出去。对于该模块的ready信号，除了

取决于下一级的i_ready信号，还需要该级输出队列FIFO中有足够的容量可以写入，具体逻辑可以参考开源工程中的源码。

三、测试流程

1. 单独测试

在src/test/scala/STFT下，提供了单独测试每个模块的脚本样例。在测试中，我们用到了chisel的tester2特性。生成好的波形在./test_run_dir下，读者可以通过运行每个测试脚本，然后用gtkwave生成波形进行调试与测试。

2. 联合测试

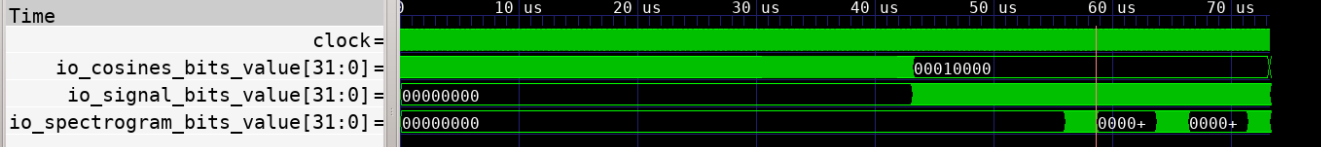

对顶层STFT模块进行测试，可以看到，首先传输720个cos权重值，这里我们只会用到前320个点，然后通过数据端口连续发送多组数据。再经过一段时间后，spectrogram模块输出最终257个结果：

突发传输握手的波形如下所示

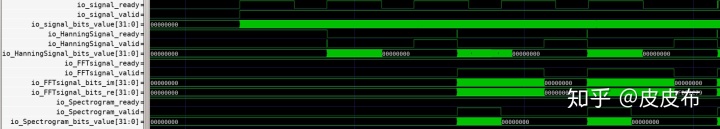

三个模块流水线运行的波形如下图所示

四、FPGA评估

通过修改vivado的tcl脚本fft.tcl中的参数，包括文件路径等，我们按照之前帖子的方法，用verilog emmiter脚本生成好STFT顶层模块的代码后，创建Vivado工程，添加时钟IP，对该模块进行评估（ FPGA元件为v7xc7vx485tffg1761-2，频率为50MHz）

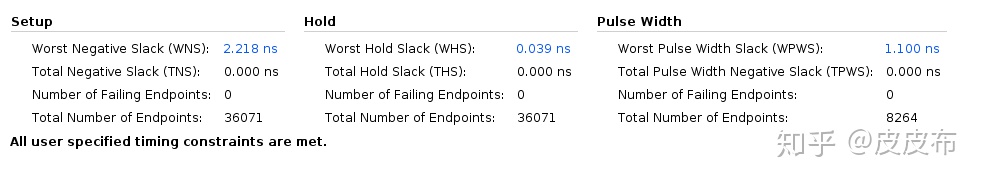

1. 时序报告

此模块在50Mhz的工作频率下，S/H时序满足要求

2. 资源报告

此模块具体的资源消耗如下表所示

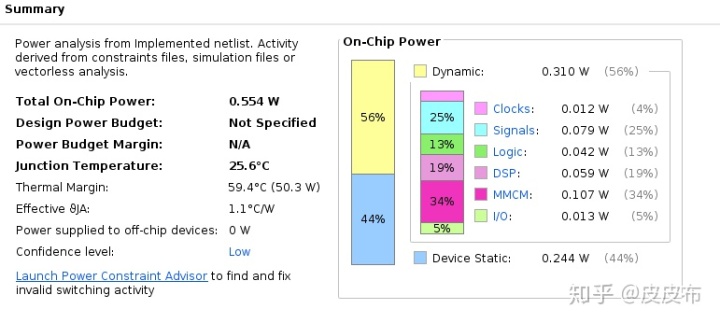

3. 功耗报告

此模块的功耗分析如下所示

五、 结语

本文基于IA-C-Lab-Fudan中的Chisel-FFT进行拓展开发，实现了短时傅里叶变换的功能。此功能在KWS-SoC中已经提及到，作为预处理过程很重要的一个流程，并且在VIVADO HLS中难以优化且费时的一环，这里通过简单地对FFT IP核进行拓展，实现了其功能，并且有流水线执行的特点。除了加快了处理速度，其生成的verilog代码的可读性以及用户对具体硬件的控制性相对HLS生成 的方式有着很大的优势。

另外，我们在本实验的探索过程中，也体验到Chisel相对与verilog的优势： 举个例子，比如在每个模块的输出口，我们需要定义一个FIFO来暂存输出数据，在HLS中，我们的写法是添加HLS STREAM参数变成流对象：

#pragma HLS STREAM variable=output depth=2*FFTLength

对于verilog而言，要实现这个功能，需要添加冗长的verilog代码来例化这个FIFO，同时需要考虑读写信号的连线问题

FIFO

同时需要添加FIFO的实现代码，容易出错且复杂。

而对于Chisel而言，其提供了Queue类

val

仅需要提供该队列的输入信号类型和深度，就可以生成我们需要的FIFO，这种FIFO的输出输出端口具备Chisel的DecoupledIO特性（这种特性将信号包装成valid,ready,bits的握手组信号，相对于 verilog，用户也可以直接定义这种类型的型号，将握手信号封装，代码更加简洁）。可以看到，这种类型相对于verilog已经大大简化，只需要一句就可以实现FIFO的定义。

总而言之，Chisel作为硬件设计语言的先进形态，既继承了verilog/system verilog的优势，又有自己独特的优势，比如高度封装、软硬协同测试便捷等特点，也是未来硬件设计语言的发展方向。
