一、网络拓扑图

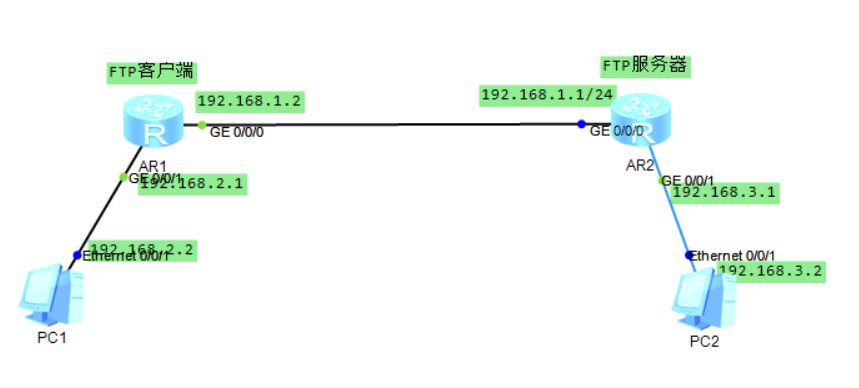

(图1.网络拓扑图)
网络拓扑如上图所示,现在目的是希望通过配置静态路由实现pc1和pc2的互通。基本端口配置如上图所示。 在不进行任何配置的情况下,pc1是无法ping通PC2的
二、只配置AR1的静态路由
首先配置AR1到AR2的静态路由。
[AR1]ip route-static 192.168.3.0 24 192.168.1.1
此时我们查看路由表,发现已经有到达192.168.3.0/24的路由。
[AR1]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
Destinations : 11 Routes : 11
Destination/Mask Proto Pre Cost Flags NextHop Interface
127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
127.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0
192.168.1.0/24 Direct 0 0 D 192.168.1.2 GigabitEthernet
0/0/0
192.168.1.2/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/0
192.168.1.255/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/0
192.168.2.0/24 Direct 0 0 D 192.168.2.1 GigabitEthernet
0/0/1
192.168.2.1/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/1
192.168.2.255/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/1
192.168.3.0/24 Static 60 0 RD 192.168.1.1 GigabitEthernet
0/0/0
255.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0
[AR1]
(图2、AR1路由表)
此时我们没有在AR2进行任何路由配置,我们用pc1 ping pc2,通过对pc2进行抓包发现,pc收到了pc1的request报文,并给出了reply报文如图4,但是由于reply报文在返回PC1时,从AR2中找不到相应的路由,所有reply报文无法返回pc1如图5,从而导致pc1出现request timeout的超时相应如图3。

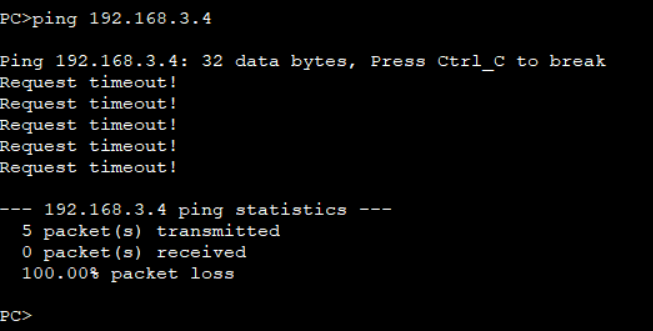

(图3.只配置AR1路由时pc1ping pc2结果)

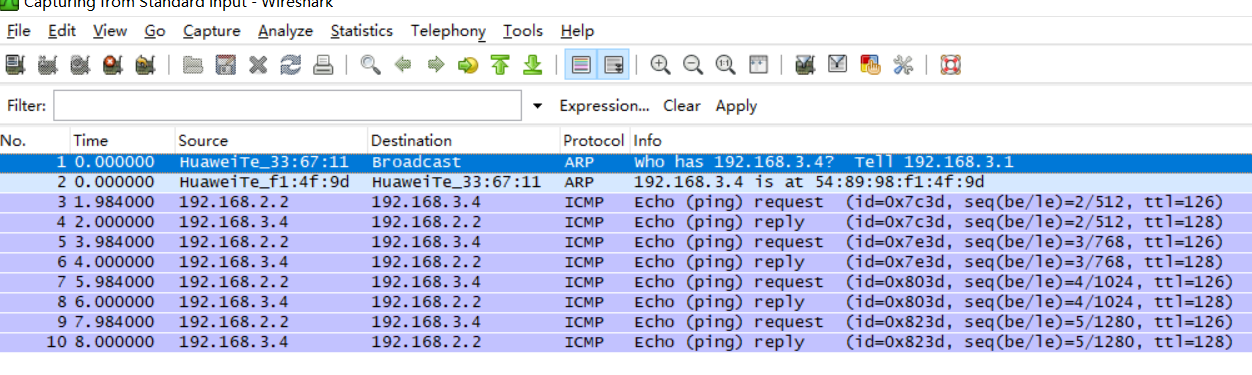

(图4.在只配置AR1时PC2的抓包)

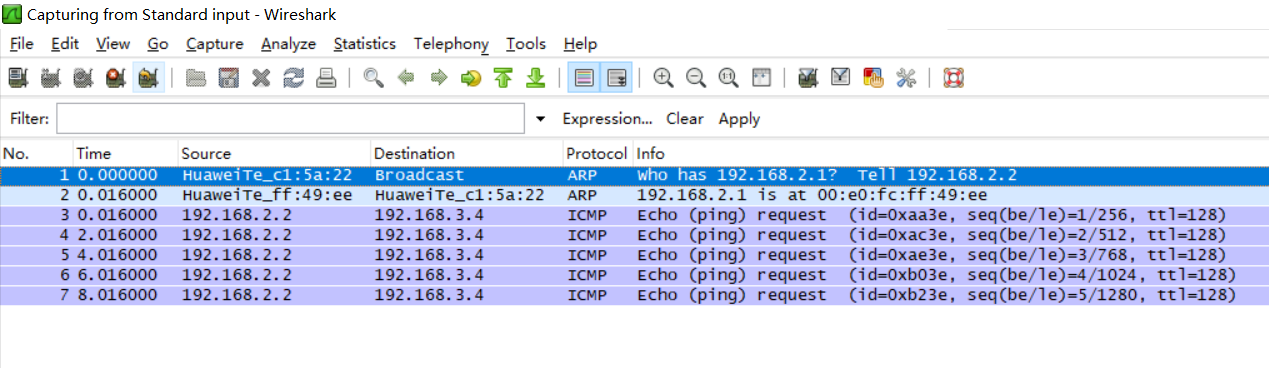

由于只有PC1到PC2的理由,PC收到了PC1的request包,并给出了reply包,但是由于AR2没有设置路由,reply包无法到达PC1(如图5),从而导致图3的pc1出现timeout的超时。
(图5)
三、配置AR2静态路由
[AR2]ip route-static 192.168.2.0 24 192.168.1.2
在AR2添加到pc1的静态路由后,此时,我们使用pc1 ping pc2来看一下效果图。

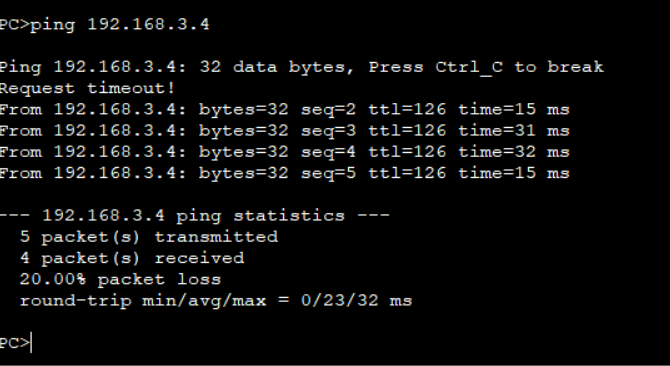

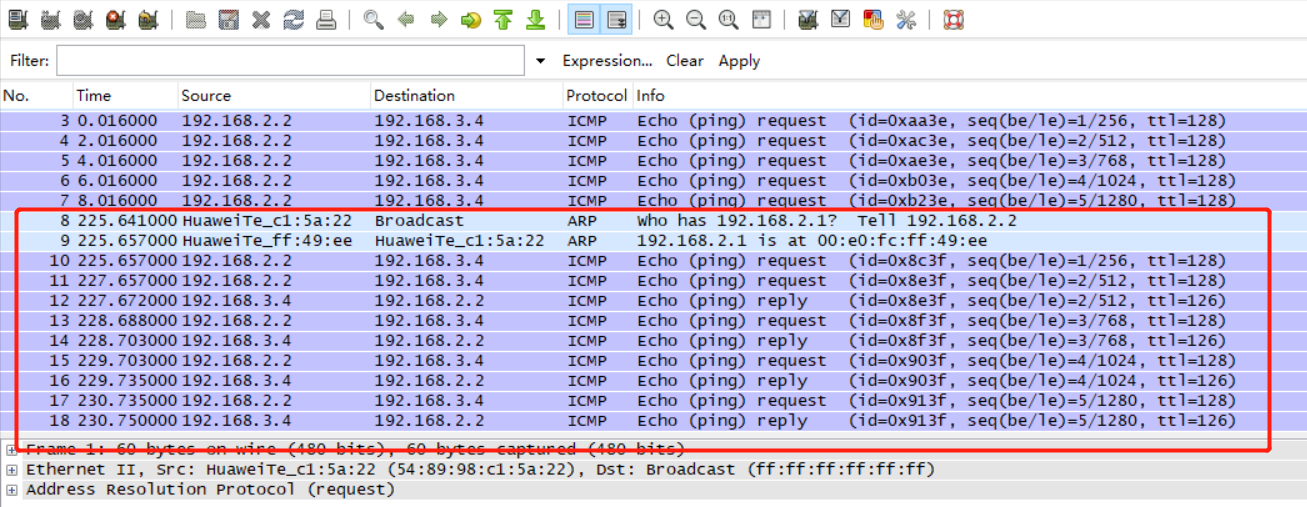

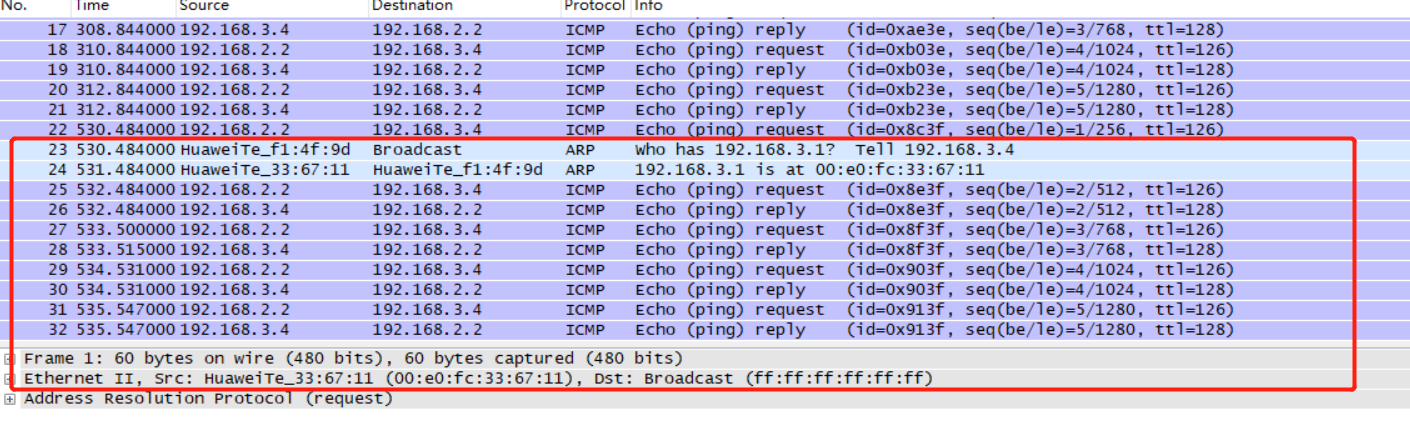

如图6,可以看到pc1可以ping通pc2,pc1的抓包如图7,pc2的抓包如图8
(图6)
(图7)
(图8)
四、总结
在配置路由时,如果要使A能和B实现连通性,不光要有A到B的路由,同样要有B到A的理由。
在我们使用A设备ping B设备时,如果能ping通说明,A的request包到达了B,B的reply包返回了A,也就是说只有A到B和B到A的路由都有时,才能ping成功,否则会报request timeout.
