概述

存储器。

1. rom，ram，flash，ddr，sram，dram，mram..列举并解释一下这些名词。

2. 用verilog实现一个深度为16，位宽8bit的单端口SRAM。搭建一个仿真环境，完成初始化，读取，写入的操作。

3. 接第2题，如果同时对一个地址进行读和写操作，会怎样?实际中应该如何处理?

4. 使用单端口SRAM构造一个双端口同步FIFO。

解答：

1. rom，ram，flash，ddr，sram，dram，mram..列举并解释一下这些名词。

ROM、PROM、EPROM、EEPROM、RAM、SRAM、DRAM的区别

ROM内部的资料是在ROM的制造工序中，在工厂里用特殊的方法被烧录进去的，其中的内容只能读不能改，一旦烧录进去，用户只能验证写入的资料是否正确，不能再作任何修改。如果发现资料有任何错误，则只有舍弃不用，重新订做一份。ROM是在生产线上生产的，由于成本高，一般只用在大批量应用的场合。

由于ROM制造和升级的不便，后来人们发明了PROM（Programmable ROM，可编程ROM）。最初从工厂中制作完成的PROM内部并没有资料，用户可以用专用的编程器将自己的资料写入，但是这种机会只有一次，一旦写入后也无法修改，若是出了错误，已写入的芯片只能报废。PROM的特性和ROM相同，但是其成本比ROM高，而且写入资料的速度比ROM的量产速度要慢，一般只适用于少量需求的场合或是ROM量产前的验证。

EPROM（Erasable Programmable ROM，可擦除可编程ROM）芯片可重复擦除和写入，解决了PROM芯片只能写入一次的弊端。EPROM芯片有一个很明显的特征，在其正面的陶瓷封装上，开有一个玻璃窗口，透过该窗口，可以看到其内部的集成电路，紫外线透过该孔照射内部芯片就可以擦除其内的数据，完成芯片擦除的操作要用到EPROM擦除器。

鉴于EPROM操作的不便，后来出的主板上的BIOS ROM芯片大部分都采用EEPROM（Electrically Erasable Programmable ROM，电可擦除可编程ROM）。EEPROM的擦除不需要借助于其它设备，它是以电子信号来修改其内容的，而且是以Byte为最小修改单位，不必将资料全部洗掉才能写入，彻底摆脱了EPROM Eraser和编程器的束缚。

FLASH ROM则属于真正的单电压芯片，在使用上很类似EPROM，因此，有些书籍上便把FLASH ROM作为EPROM的一种。事实上，二者还是有差别的。FLASH ROM在擦除时，也要执行专用的刷新程序，但是在删除资料时，并非以Byte为基本单位，而是以Sector（又称Block）为最小单位，Sector的大小随厂商的不同而有所不同；只有在写入时，才以Byte为最小单位写入；FLASH ROM芯片的读和写操作都是在单电压下进行，不需跳线，只利用专用程序即可方便地修改其内容；FLASH ROM的存储容量普遍大于EPROM，约为512K到至8M KBit，由于大批量生产，价格也比较合适，很适合用来存放程序码，近年来已逐渐取代了EPROM，广泛用于主板的BIOS ROM，也是CIH攻击的主要目标。

随机访问内存（RAM）相当于PC机上的移动存储，用来存储和保存数据的。在任何时候都可以读写，RAM通常用作操作系统或其他正在运行的程序的临时存储介质（可称作系统内存）。不过，当电源关闭时时RAM不能保留数据，如果需要保存数据，就必须把它们写入到一个长期的存储器中（例如硬盘）。正因为如此，有时也将RAM称作"可变存储器"。RAM内存可以进一步分为静态RAM（SRAM）和动态内存（DRAM）两大类。

静态随机存取存储器（Static Random-Access Memory，SRAM）是随机存取存储器的一种。所谓的“静态”，是指这种存储器只要保持通电，里面储存的数据就可以恒常保持。相对之下，动态随机存取存储器（DRAM）里面所储存的数据就需要周期性地更新。然而，当电力供应停止时，SRAM储存的数据还是会消失（被称为volatile memory），这与在断电后还能储存资料的ROM或闪存是不同的。

SRAM不需要刷新电路即能保存它内部存储的数据。而DRAM（Dynamic Random Access Memory)每隔一段时间，要刷新充电一次，否则内部的数据即会消失，因此SRAM具有较高的性能，但是SRAM也有它的缺点，即它的集成度较低，功耗较DRAM大，相同容量的DRAM内存可以设计为较小的体积，但是SRAM却需要很大的体积。同样面积的硅片可以做出更大容量的DRAM，因此SRAM显得更贵。

参考文献：百度百科

2. 用verilog实现一个深度为16，位宽8bit的单端口SRAM。搭建一个仿真环境，完成初始化，读取，写入的操作。

方式一：手写代码

参考：Verilog极简教程

module mini_sp_ram #(
    parameter ADDR_BITS=4
)(
    input             clk,
    input      [ 7:0] addr,
    input      [ 7:0] din,
    input             ce,
    input             we,
    output reg [ 7:0] dout
);

localparam MEM_DEPTH= 1<<ADDR_BITS;

reg [7:0] mem[MEM_DEPTH-1:0];

// synopsys_translate_off
integer i;
initial begin
    for(i=0; i<MEM_DEPTH;i=i+1) begin
        mem[i] = 8'h00;
    end
end
// synopsys_translate_on

always @(posedge clk) begin
    if(ce & we) begin
        mem[addr] <= din;
    end
end

always @(posedge clk) begin
    if(ce && (!we)) begin
        dout <= mem[addr];
    end
end

endmodule

这段代码有一段：

// synopsys_translate_off
integer i;
initial begin
for(i=0; i<MEM_DEPTH;i=i+1) begin
mem[i] = 8'h00;
end
end
// synopsys_translate_on

可能会让人疑惑，这能综合吗？

后来特意查了下，原来是我等太为浅薄：

引导语句“// synopsys translate_off”

以前一直没弄懂，以为就是个简单的注释完事，原来还可以用来引导综合过程：

设计者在写设计代码时，有时可能针对仿真写一些语句，这些语句可能是不为DC所接受，也不希望DC接受；设计者如果不对这些语句进行特殊说明，DC读入设计代码时就会产生语法错误。

另一种情况是，设计者在写设计代码，有些设计代码是为专有的对象写的（如公司内部），这些专有的设计代码可能不希望被综合。

Synopsys提供了引导语句，设计者可以使用这些引导语句控制DC综合的对象。
在设计代码中，引导语句“// synopsys translate_off”后直到“// synopsys translate_on”之间的语句被DC忽略。

参考链接：引导语句“// synopsys translate_off”

测试文件（参考：https://halftop.github.io/post/verilog-day13/）：

`timescale 1ns / 1ps
//
// Company:
// Create Date: 2019/05/16 21:04:57
// Design Name:
// Module Name: SRAM_tb
//


module sram_tb(
    );


	reg [3 : 0] addr;
	reg [7 : 0]data_in;
	reg clk;
	reg we;
	reg ce;
	wire [7 : 0] data_out;
	integer i;

	//clock generation
	initial begin
		clk = 0;
		forever
			#4 clk = ~clk;
	end



	initial begin
		ce = 1'b0;
		we = 1'b0;
		addr = 4'd0;
		data_in = 8'h00;
		#20
		@(negedge clk)//read
		ce = 1'b1;

		for (i = 0; i<16; i=i+1) begin
			@(negedge clk)
				addr = i;
		end

		@(negedge clk)//write
			we = 1'b1;
		for (i = 0; i<16; i=i+1) begin
			@(negedge clk) begin
				addr = i;
				data_in = data_in + 'h01;
			end
		end
		@(negedge clk)//read
			we = 1'b0;
		for (i = 0; i<16; i=i+1) begin
			@(posedge clk)
				addr = i;
		end

		@(negedge clk)
			ce = 1'b0;

		 //#100 $finish;
		#100 $stop;
	end





	sram #( .ADDR_BITS(4) ) u_sram(
	.clk(clk),
	.ce(ce),
	.we(we),
	.addr(addr),
	.din(data_in),
	.dout(data_out)

	);



endmodule

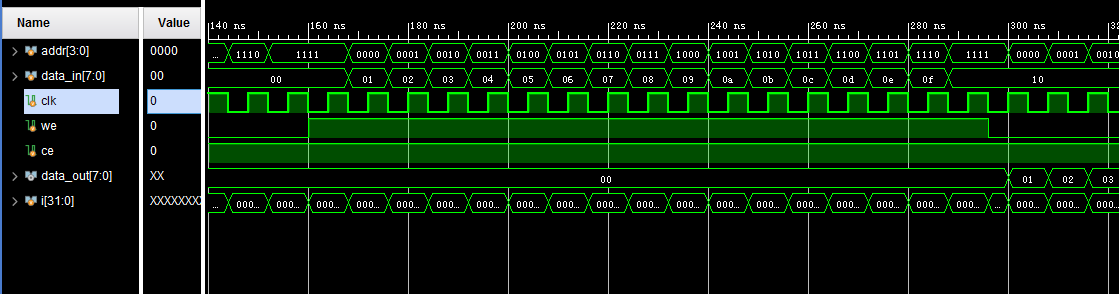

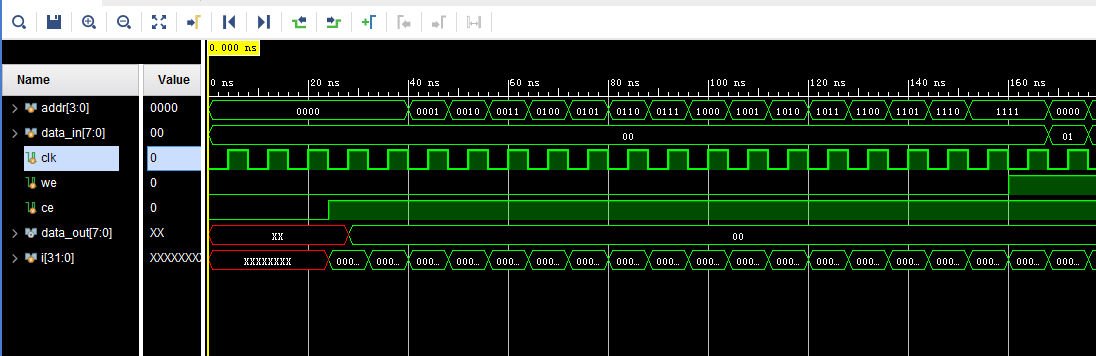

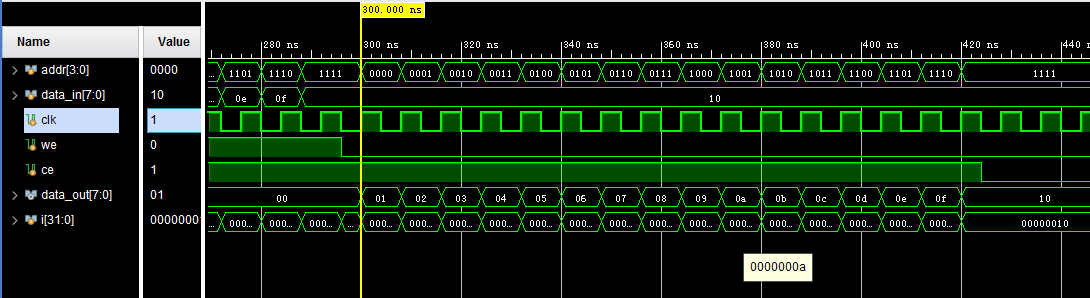

行为仿真时序图：

方式二（用FPGA的IP核生成）：

可以采用Distributed RAM以及Block RAM生成，这里采用Distributed RAM生成：

生成的模板：

SRAM your_instance_name (
.a(a), // input wire [3 : 0] a
.d(d), // input wire [7 : 0] d
.clk(clk), // input wire clk
.we(we), // input wire we
.spo(spo) // output wire [7 : 0] spo
);

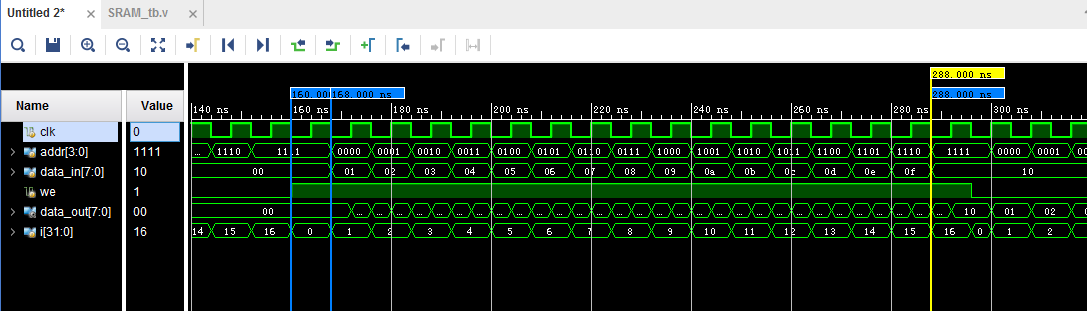

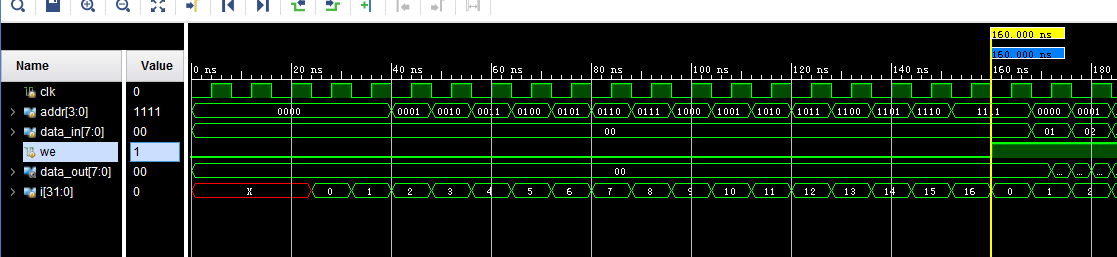

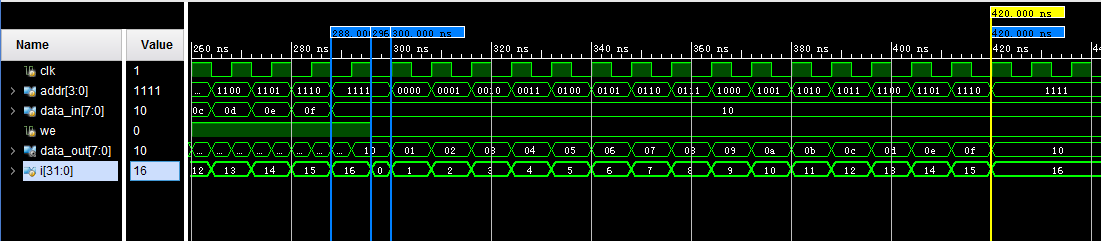

仿真文件：

`timescale 1ns / 1ps
//
// Company:
// Create Date: 2019/05/16 21:04:57
// Design Name:
// Module Name: SRAM_tb
//


module SRAM_tb(
    );


	reg [3 : 0] addr;
	reg [7 : 0]data_in;
	reg clk;
	reg we;
	wire [7 : 0] data_out;
	integer i;

	//clock generation
	initial begin
		clk = 0;
		forever
			#4 clk = ~clk;
	end



	initial begin
		we = 1'b0;
		addr = 4'd0;
		data_in = 8'h00;
		#20
		@(negedge clk)//read
			for (i = 0; i<16; i=i+1) begin
				@(negedge clk)
					addr = i;
			end
		@(negedge clk)//write
			we = 1'b1;
		for (i = 0; i<16; i=i+1) begin
			@(negedge clk) begin
				addr = i;
				data_in = data_in + 'h01;
			end
		end
		@(negedge clk)//read
			we = 1'b0;
		for (i = 0; i<16; i=i+1) begin
			@(posedge clk)
				addr = i;
		end

		// #100 $finish;
		#100 $stop;
	end





	SRAM U0_SRAM (
  .a(addr),      // input wire [3 : 0] a
  .d(data_in),      // input wire [7 : 0] d
  .clk(clk),  // input wire clk
  .we(we),    // input wire we
  .spo(data_out)  // output wire [7 : 0] spo
);


endmodule
