一、概述

二、简单独立动画

2.1 简单线性动画

2.2 高级动画控制

2.3 关键帧动画

2.4 特殊的关键帧

2.5 路径动画

三、场景

一、概述

动画的本质就是在一个时间段内对象位置、角度、颜色、透明度等属性值的连续变化。这些属性种，有些是对象自身的单属性，有些是图形变形的属性。WPF规定，可以用来制作动画的属性必须是依赖属性。

简单的动画由一个元素来完成就可以了，就像一个演员的独角戏，WPF吧简单动画称为AnimationTimeline。复杂的动画就需要UI上的多个元素协同完成，就像电影中的一段场景。复杂动画的协同包括有哪些UI元素参与动画、每个元素的动画行为是什么、动画何时开始何时结束等。WPF把一组协同的动画也称为Storyboard。

二、简单独立动画

动画就是“会动的画”，而这个会动值得就是能够让UI元素或元素变形的某个属性值产生连续变化。任何一个属性都有自己的数据类型，比如UIElement的With和Height属性为Double类型、Window的Title属性为String类型。几乎针对每个可能的数据类型，WPF的动画子系统都为其准备了相应的动画类，这些动画类均派生自AnimationTimeline。3种具体动画，即简单动画、关键帧动画、沿路径运动的动画。例如：DoubleAnimationbase,它完整地派生了3个具体动画：DoubleAnimation、DoubleAnimationUsingKeyFrames和DoubleAnimationUsingPath，分别是简单动画、关键帧动画、沿路径运动的动画。

在WPF中，Double类型的属性用的最多，只讲这个类，其他亦可触类旁通。

2.1 简单线性动画

简单线性动画指仅有变化起点、变化终点、变化幅度、变化时间4个要素构成的动画。

变化时间（Duration 属性）：必须指定，动画的时长多少

变化终点（To 属性）：变化终点，如果没有则采用上一次动画的终点或默认值

变化幅度（By 属性）：变化幅度，变化的规律，使用时不可使用变化终点

变化起点（From 属性）：变化起点，如果没有指定则以目标属性的当前值为起点。

让我们分析一个简单的实例。例子的XAML代码如下：

复制代码

1
2
3
4
5
6
7
8
9
<Grid>
        <Button Width="60" Height="60" Content="Move" Click="Button_Click_1"
                HorizontalAlignment="Left" VerticalAlignment="Top">
            <Button.RenderTransform>
                <TranslateTransform x:Name="tt" X="30" Y="30"/>
                </Button.RenderTransform>
        </Button>
    </Grid>
</Window>

用户界面上只包含一个Button，这个Button的RenderTransform属性值是一个名为tt的TranslateTransform对象，改变这个对象的X和Y值就会让Button的显示位置变化。Button的Click事件处理器代码如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
private void Button_Click(object sender, RoutedEventArgs e)
        {
            DoubleAnimation daX = new DoubleAnimation();
            DoubleAnimation daY = new DoubleAnimation();
            //指定起点
            daX.From = 30;
            daY.From = 30;
            //指定终点
            Random r = new Random();
            daX.To = r.NextDouble() * 300;
            daY.To = r.NextDouble() * 300;
            //指定时长
            Duration duration = new Duration(TimeSpan.FromMilliseconds(300));
            daX.Duration = duration;
            daY.Duration = duration;
            //动画的主题是TranslateTransform变形，而非Button
            this.tt.BeginAnimation(TranslateTransform.XProperty, daX);
            this.tt.BeginAnimation(TranslateTransform.YProperty, daY);
        }

因为TranslateTransform的X、Y属性均为Double类型，所以选用DoubleAnimation来产生变化。代码中声明了daX和daY两个DoubleAnimation变量并分别创建引用实例。接下来的代码一次为它们设置了起始值、终止值、变化时间。最后调用DoubleAnimation方法，让daX作用在TranslateTransform的XProperty依赖属性上、让daY作用在TranslateTransform的YProperty依赖属性上。

每次单击按钮，按钮都会从起始位置向右下长宽不超过300像素的矩形内的某点运动，完成运动的时长是300毫秒。

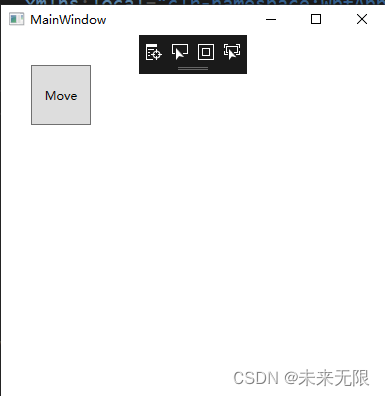

效果：

如果把事件处理器的代码改变成这样：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
private void Button_Click(object sender, RoutedEventArgs e)
        {
            DoubleAnimation daX = new DoubleAnimation();
            DoubleAnimation daY = new DoubleAnimation();
            //指定幅度
            daX.By= 100D;
            daY.By = 100D;
            //指定时长
            Duration duration = new Duration(TimeSpan.FromMilliseconds(300));
            daX.Duration = duration;
            daY.Duration = duration;
            //动画的主题是TranslateTransform变形，而非Button
            this.tt.BeginAnimation(TranslateTransform.XProperty, daX);
            this.tt.BeginAnimation(TranslateTransform.YProperty, daY);
        }

每次单击按钮，按钮都会向窗体的右下角移动。

2.2 高级动画控制

使用From、To、By、Duration几个属性进行组合就可以制作很多不同效果的动画了，然而WPF动画系统提供的控制属性远不止这些。

属性	描述	应用举例
AccelerationRatio	加速速率（ 0.0 - 1.0）与DecelerationRatio之和不大于1.0	模拟汽车启动
DecelerationRatio	减速速率（ 0.0 - 1.0）与AccelerationRatio 之和不大于1.0	模拟汽车刹车
SpeedRatio	动画实际播放速度与正常速度的比值	快进播放、慢动作
AutoReverse	是否以相反的动画方式从终点值返回到起始值	倒退播放
RepeatBehavior	动画的重复行为，取0为不播放，使用double类性值可控制循环播放次数，取Forever为永远循环	循环播放
BeginTime	正式开始播放前的等待时间	多个动画之前的协同
EasingFunction	缓冲式渐变	乒乓球弹跳效果

在这些属性中，EasingFunction是一个扩展性非常强的属性。它取值是IEasingFunction接口类型，而IEasingFunction派生类就有十几种，每个派生类都能产生不同的结束效果。比如BounceEase可以产生乒乓球弹跳的效果。

如果把前面的例子的代码改成这样：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
private void Button_Click(object sender, RoutedEventArgs e)
        {
            DoubleAnimation daX = new DoubleAnimation();
            DoubleAnimation daY = new DoubleAnimation();
            //设置反弹
            BounceEase be = new BounceEase();
            be.Bounces = 3;//弹跳3次
            be.Bounciness = 3;//弹性程度，值越大反弹越低
            daY.EasingFunction = be;
            //指定终点
            Random r = new Random();
            daX.To = r.NextDouble() * 300;
            daY.To = r.NextDouble() * 300;
            //指定时长
            Duration duration = new Duration(TimeSpan.FromMilliseconds(2000));
            daX.Duration = duration;
            daY.Duration = duration;
            //动画的主题是TranslateTransform变形，而非Button
            this.tt.BeginAnimation(TranslateTransform.XProperty, daX);
            this.tt.BeginAnimation(TranslateTransform.YProperty, daY);
        }

产生乒乓球弹跳的效果。

2.3 关键帧动画

动画是UI元素属性连续改变所产生的视觉效果。属性每次细微的变化都会产生一个新的画面，每个新画面就称为一“帧”，帧的连续播放就产生动画的效果。关键帧动画允许程序员为一段动画设置几个里程碑，动画执行到里程碑所在的时间点时，被动画所控制的属性值也必须达到设定的值，这些时间线上的里程碑就是关键帧。

实例：

一个Button在单击后用900毫秒的时长从左上角移动到右下角，但移动路线不是直接移动而是走“Z”字形。

我们只需创建两个DoubleAnimationUsingKeyFrames实例，一个控制TranslateTransform的X属性，一个控制TranslateTransform的Y属性。每个DoubleAnimationUsingKeyFrames各拥有三个关键帧用于指明X或Y在三个时间点（两个拐点和终点）应该达到什么样的值。

程序的XAML代码如下：

复制代码

1
2
3
4
5
6
7
8
<Grid>
        <Button Width="60" Height="60" Content="Move" Click="Button_Click"
                HorizontalAlignment="Left" VerticalAlignment="Top">
            <Button.RenderTransform>
                <TranslateTransform x:Name="tt" X="30" Y="30"/>
                </Button.RenderTransform>
        </Button>
    </Grid>

Button的Click事件处理器代码如下：

复制代码

private void Button_Click(object sender, RoutedEventArgs e)
        {
            DoubleAnimationUsingKeyFrames dakX = new DoubleAnimationUsingKeyFrames();
            DoubleAnimationUsingKeyFrames dakY = new DoubleAnimationUsingKeyFrames();
            // 设置动画总时长
            dakX.Duration = new Duration(TimeSpan.FromMilliseconds(900));
            dakY.Duration = new Duration(TimeSpan.FromMilliseconds(900));
            // 创建关键帧
            LinearDoubleKeyFrame x_kf_1 = new LinearDoubleKeyFrame();
            LinearDoubleKeyFrame x_kf_2 = new LinearDoubleKeyFrame();
            LinearDoubleKeyFrame x_kf_3 = new LinearDoubleKeyFrame();
            //设置关键帧
            x_kf_1.KeyTime = KeyTime.FromTimeSpan(TimeSpan.FromMilliseconds(300));
            x_kf_1.Value = 200;
            x_kf_2.KeyTime = KeyTime.FromTimeSpan(TimeSpan.FromMilliseconds(600));
            x_kf_2.Value = 0;
            x_kf_3.KeyTime = KeyTime.FromTimeSpan(TimeSpan.FromMilliseconds(900));
            x_kf_3.Value = 200;
            //添加关键帧
            dakX.KeyFrames.Add(x_kf_1);
            dakX.KeyFrames.Add(x_kf_2);
            dakX.KeyFrames.Add(x_kf_3);

            LinearDoubleKeyFrame y_kf_1 = new LinearDoubleKeyFrame();
            LinearDoubleKeyFrame y_kf_2 = new LinearDoubleKeyFrame();
            LinearDoubleKeyFrame y_kf_3 = new LinearDoubleKeyFrame();
            y_kf_1.KeyTime = KeyTime.FromTimeSpan(TimeSpan.FromMilliseconds(300));
            y_kf_1.Value = 0;
            y_kf_2.KeyTime = KeyTime.FromTimeSpan(TimeSpan.FromMilliseconds(600));
            y_kf_2.Value = 180;
            y_kf_3.KeyTime = KeyTime.FromTimeSpan(TimeSpan.FromMilliseconds(900));
            y_kf_3.Value = 180;
            dakY.KeyFrames.Add(y_kf_1);
            dakY.KeyFrames.Add(y_kf_2);
            dakY.KeyFrames.Add(y_kf_3);

//执行动画
            this.tt.BeginAnimation(TranslateTransform.XProperty, dakX);
            this.tt.BeginAnimation(TranslateTransform.YProperty, dakY);
        }

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
private void Button_Click(object sender, RoutedEventArgs e)
        {
            DoubleAnimationUsingKeyFrames dakX = new DoubleAnimationUsingKeyFrames();
            DoubleAnimationUsingKeyFrames dakY = new DoubleAnimationUsingKeyFrames();
            // 设置动画总时长
            dakX.Duration = new Duration(TimeSpan.FromMilliseconds(900));
            dakY.Duration = new Duration(TimeSpan.FromMilliseconds(900));
            // 创建关键帧
            LinearDoubleKeyFrame x_kf_1 = new LinearDoubleKeyFrame();
            LinearDoubleKeyFrame x_kf_2 = new LinearDoubleKeyFrame();
            LinearDoubleKeyFrame x_kf_3 = new LinearDoubleKeyFrame();
            //设置关键帧
            x_kf_1.KeyTime = KeyTime.FromTimeSpan(TimeSpan.FromMilliseconds(300));
            x_kf_1.Value = 200;
            x_kf_2.KeyTime = KeyTime.FromTimeSpan(TimeSpan.FromMilliseconds(600));
            x_kf_2.Value = 0;
            x_kf_3.KeyTime = KeyTime.FromTimeSpan(TimeSpan.FromMilliseconds(900));
            x_kf_3.Value = 200;
            //添加关键帧
            dakX.KeyFrames.Add(x_kf_1);
            dakX.KeyFrames.Add(x_kf_2);
            dakX.KeyFrames.Add(x_kf_3);

            LinearDoubleKeyFrame y_kf_1 = new LinearDoubleKeyFrame();
            LinearDoubleKeyFrame y_kf_2 = new LinearDoubleKeyFrame();
            LinearDoubleKeyFrame y_kf_3 = new LinearDoubleKeyFrame();
            y_kf_1.KeyTime = KeyTime.FromTimeSpan(TimeSpan.FromMilliseconds(300));
            y_kf_1.Value = 0;
            y_kf_2.KeyTime = KeyTime.FromTimeSpan(TimeSpan.FromMilliseconds(600));
            y_kf_2.Value = 180;
            y_kf_3.KeyTime = KeyTime.FromTimeSpan(TimeSpan.FromMilliseconds(900));
            y_kf_3.Value = 180;
            dakY.KeyFrames.Add(y_kf_1);
            dakY.KeyFrames.Add(y_kf_2);
            dakY.KeyFrames.Add(y_kf_3);

            //执行动画
            this.tt.BeginAnimation(TranslateTransform.XProperty, dakX);
            this.tt.BeginAnimation(TranslateTransform.YProperty, dakY);
        }

2.4 特殊的关键帧

DoubleAnimationUsingKeyFrames 的KeyFrames 属性的数据类型是DoubleKeyFrameCollection，此集合类可接收的类型为 DoubleKeyFrame。DoubleKeyFrame 是一个抽象类，它的所有派生类如下：

LinearDoubleKeyFrame：线性变化关键帧，目标属性值的变化时是直线性的、均匀的，即变化速率不变。

DiscreteDoubleKeyFrame：不连续变化关键帧，目标属性值的变化是跳跃性的、跃迁的。

SplineDoubleKeyFrame：样条函数式变化关键帧，目标属性的变化速率是一条贝塞尔曲线。

EasingDoubleKeyFrame：缓冲式变化关键帧，目标属性以某种缓冲形式变化。

4个派生类中最常用的是SplineDoubleKeyFrame。可以非常方面的制作非匀速动画，因为他使用一条贝塞尔曲线来控制目标属性值的变化速率。这条用于控制变化速率的贝塞尔曲线的起点是（0,0）和（1,1），分别映射着目标属性的变化起点和变化终点，意思是目标属性值由0%变化到100%。这条曲线的有两个控制点ControlPoint1和ControlPoint2，意思是曲线从起点出发先向ControlPoint1的方向前进、再向ControlPoint2的方向前进、最后到达终点，形成一条平滑的曲线。如果设置ControlPoint1和ControlPoint2的横纵坐标值相等，这是曲线成为一条直线，SplineDoubleKeyFrame和LinearDoubleKeyFrame是等价的。

下面是SplineDoubleKeyFrame的实例

程序的XAML代码如下：

复制代码

1
2
3
4
5
6
7
8
<Grid>
        <Button Width="60" Height="60" Content="Move" Click="Button_Click"
                HorizontalAlignment="Left" VerticalAlignment="Top">
            <Button.RenderTransform>
                <TranslateTransform x:Name="tt" X="30" Y="30"/>
                </Button.RenderTransform>
        </Button>
</Grid>

Button的Click事件处理器代码如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
 private void Button_Click(object sender, RoutedEventArgs e)
        {
            // 创建动画
            DoubleAnimationUsingKeyFrames dakX = new DoubleAnimationUsingKeyFrames();
            dakX.Duration = new Duration(TimeSpan.FromMilliseconds(1000));
            //创建、添加关键帧
            SplineDoubleKeyFrame kf = new SplineDoubleKeyFrame();
            kf.KeyTime = KeyTime.FromPercent(1);
            kf.Value = 400;
            //设置速率
            KeySpline ks = new KeySpline();
            ks.ControlPoint1 = new Point(0, 1);
            ks.ControlPoint2 = new Point(1, 0);
            kf.KeySpline = ks;
            dakX.KeyFrames.Add(kf);
            //执行动画
            this.tt.BeginAnimation(TranslateTransform.XProperty, dakX);
        }

关键帧动画会控制Button的位置变形、让Button横向移动。整个动画只有一个关键帧，这个关键帧使用的是SplineDoubleKeyFrame，变化速率控制曲线的两个控制点分别是（0,1）（1,0）,目标属性会以“快-慢-快”的形式变化。

2.5 路径动画

如何让目标对象沿着一条给定的路径移动呢？答案是使用DoubleAnimationUsingPath类。DoubleAnimationUsingPath需要一个PathGeometry来指明移动路径，PathGeometry的数据信息可以用XAML的Path语法书写。PathGeometry的另一个重要属性是Source，Source属性的数据类型是PathAnimationSource枚举，枚举值可取X（关注曲线上每一点横坐标的变化）、Y（关注曲线上每一点纵坐标的变化）或Angle关注曲线上每一点处切线方向的变化。

实例：

让Button沿着一条贝塞尔曲线做波浪形运动。程序XAML代码如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
<Grid>
        <Grid x:Name="LayoutRoot">
            <!--移动路径-->
            <Grid.Resources>
                <PathGeometry x:Key="movingPath"
            	Figures="M 0,150 C 300,-100 300,400 600,120"/>
            </Grid.Resources>
            <Button Content="Move" HorizontalAlignment="Left" VerticalAlignment="Top"
                Width="80" Height="80" Click="Button_Click">
                <Button.RenderTransform>
                    <TranslateTransform x:Name="tt" X="0" Y="0"/>
                </Button.RenderTransform>
            </Button>
        </Grid>
</Grid>

Button的Click事件处理器代码如下：

复制代码

private void Button_Click(object sender, RoutedEventArgs e)
        {
            // 查找资源
            PathGeometry pg = this.LayoutRoot.FindResource("movingPath") as PathGeometry;
            Duration duration = new Duration(TimeSpan.FromMilliseconds(600));// 设置动画时间
            // 创建动画
            DoubleAnimationUsingPath dapX = new DoubleAnimationUsingPath();
            dapX.PathGeometry = pg;
            dapX.Source = PathAnimationSource.X;
            dapX.Duration = duration;

DoubleAnimationUsingPath dapY = new DoubleAnimationUsingPath();
            dapY.PathGeometry = pg;
            dapY.Source = PathAnimationSource.Y;
            dapY.Duration = duration;

//设置来回循环效果
            dapX.AutoReverse = true;
            dapX.RepeatBehavior = RepeatBehavior.Forever;
            dapY.AutoReverse = true;
            dapY.RepeatBehavior = RepeatBehavior.Forever;
            //执行动画
            this.tt.BeginAnimation(TranslateTransform.XProperty, dapX);
            this.tt.BeginAnimation(TranslateTransform.YProperty, dapY);
        }

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
private void Button_Click(object sender, RoutedEventArgs e)
        {
            // 查找资源
            PathGeometry pg = this.LayoutRoot.FindResource("movingPath") as PathGeometry;
            Duration duration = new Duration(TimeSpan.FromMilliseconds(600));// 设置动画时间
            // 创建动画
            DoubleAnimationUsingPath dapX = new DoubleAnimationUsingPath();
            dapX.PathGeometry = pg;
            dapX.Source = PathAnimationSource.X;
            dapX.Duration = duration;

            DoubleAnimationUsingPath dapY = new DoubleAnimationUsingPath();
            dapY.PathGeometry = pg;
            dapY.Source = PathAnimationSource.Y;
            dapY.Duration = duration;

            //设置来回循环效果
            dapX.AutoReverse = true;
            dapX.RepeatBehavior = RepeatBehavior.Forever;
            dapY.AutoReverse = true;
            dapY.RepeatBehavior = RepeatBehavior.Forever;
            //执行动画
            this.tt.BeginAnimation(TranslateTransform.XProperty, dapX);
            this.tt.BeginAnimation(TranslateTransform.YProperty, dapY);
        }

三、场景

场景就是并行执行的一组动画。

先是把一组独立的动画组织在一个Storyboard元素中、安排好他们的协作关系，然后制定哪个动画由哪个UI元素、哪个属性负责完成。Storyboard设计好后，你可以为他选择一个恰当的触发时机，比如按钮按下或下载开始时。一旦触发条件被满足，动画产经就会开始执行。

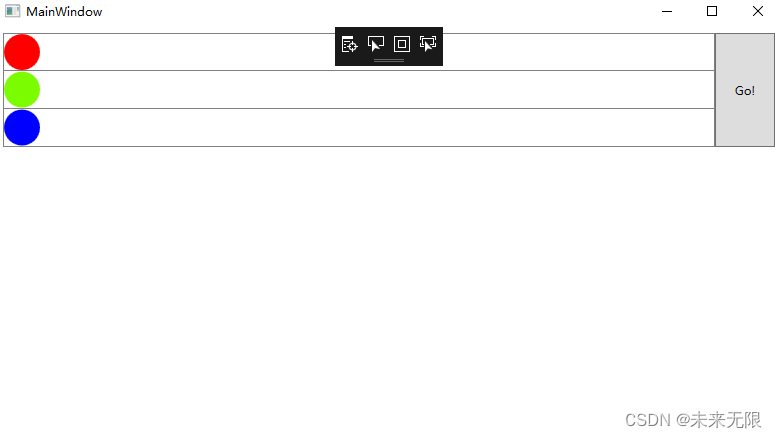

实例：

程序XAML代码如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
<Grid Margin="6">
        <!--布局控制-->
        <Grid.RowDefinitions>
            <RowDefinition Height="38"/>
            <RowDefinition Height="38"/>
            <RowDefinition Height="38"/>
        </Grid.RowDefinitions>
        <Grid.ColumnDefinitions>
            <ColumnDefinition Width="*"/>
            <ColumnDefinition Width="60"/>
        </Grid.ColumnDefinitions>
        <!--跑道红-->
        <Border BorderBrush="Gray" BorderThickness="1" Grid.Row="0">
            <Ellipse x:Name="ballR" Height="36" Width="36" Fill="Red"
                     HorizontalAlignment="Left">
                <Ellipse.RenderTransform>
                    <TranslateTransform x:Name="ttR"/>
                </Ellipse.RenderTransform>
            </Ellipse>
        </Border>
        <!--跑道绿-->
        <Border BorderBrush="Gray" BorderThickness="1,0,1,1" Grid.Row="1">
            <Ellipse x:Name="ballG" Height="36" Width="36" Fill="LawnGreen"
                     HorizontalAlignment="Left">
                <Ellipse.RenderTransform>
                    <TranslateTransform x:Name="ttG"/>
                </Ellipse.RenderTransform>
            </Ellipse>
        </Border>
        <!--跑道蓝-->
        <Border BorderBrush="Gray" BorderThickness="1,0,1,1" Grid.Row="2">
            <Ellipse x:Name="ballB" Height="36" Width="36" Fill="Blue"
                     HorizontalAlignment="Left">
                <Ellipse.RenderTransform>
                    <TranslateTransform x:Name="ttB"/>
                </Ellipse.RenderTransform>
            </Ellipse>
        </Border>
        <!--按钮-->
        <Button Content="Go!" Grid.Column="1" Grid.RowSpan="3">
            <!--按钮触发-->
            <Button.Triggers>
                <EventTrigger RoutedEvent="Button.Click">
                    <BeginStoryboard>
                        <Storyboard Duration="0:0:0.6">
                           <!--红色小球动画-->
                            <DoubleAnimation Duration="0:0:0.6" To="400"
                                 Storyboard.TargetName="ttR"
                                 Storyboard.TargetProperty="X"/>
                            <!--绿色小球动画-->
                            <DoubleAnimationUsingKeyFrames Duration="0:0:0.6"
                        Storyboard.TargetName="ttG" Storyboard.TargetProperty="X">
                                <SplineDoubleKeyFrame KeyTime="0:0:0.6" Value="400"
                                          KeySpline="0,1,1,0"/>
                            </DoubleAnimationUsingKeyFrames>
                            <!--蓝色小球动画-->
                            <DoubleAnimationUsingKeyFrames Duration="0:0:0.6"
                        Storyboard.TargetName="ttB" Storyboard.TargetProperty="X">
                                <SplineDoubleKeyFrame KeyTime="0:0:0.6" Value="400"
                                          KeySpline="1,0,0,1"/>
                            </DoubleAnimationUsingKeyFrames>
                        </Storyboard>
                    </BeginStoryboard>
                </EventTrigger>
            </Button.Triggers>
        </Button>
    </Grid>
