前言

授人以鱼不如授人以渔，笔者没有直接给出MCU的源码，而是希望读者能够触类旁通，能在仿真软件中搭建硬件的机制，又能根据硬件的特性编程出SVPWM。
笔者写下此文的目的，另一方面也是为了记录在MCU中实现七段式SVPWM最简单最高效率的计算方法，所以本文并不会把重点放在理解SVPWM上，而是适当推导，利用最终结论，并结合STM32的硬件场景，去编写SVPWM算法。
若您的重点是在于理解SVPWM的由来和始末，相信其他文章能够讲得比笔者更好。

一、扇区判断

我们需要知道电机转子当前所在的扇区，下一步才能生成与转子形成一定相位差的定子磁场，吸引转子以最大的力矩旋转。这时候需要利用到两相静止坐标轴(2s)的电压值 Vα和Vβ.

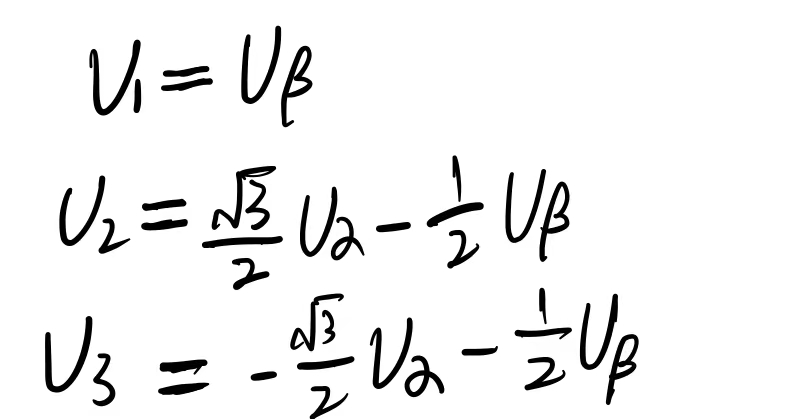

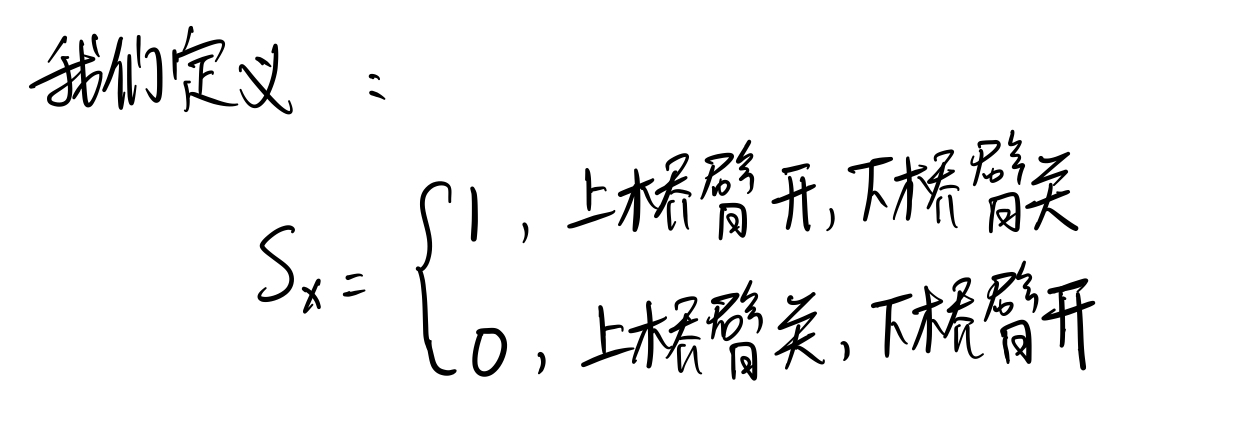

我们定义：

不难发现，U1+U2+U3=0。在芯片中编程时，可以使用这个关系对U2或者U3的表达式进行简化，从而避免更多的乘除法运算(因为更耗时)。
再定义：
若U1>0,A=1;否则A=0；
若U2>0,B=1;否则B=0；
若U3>0,C=1;否则C=0；
存在关系式： N=4C+2B+A
真值表：

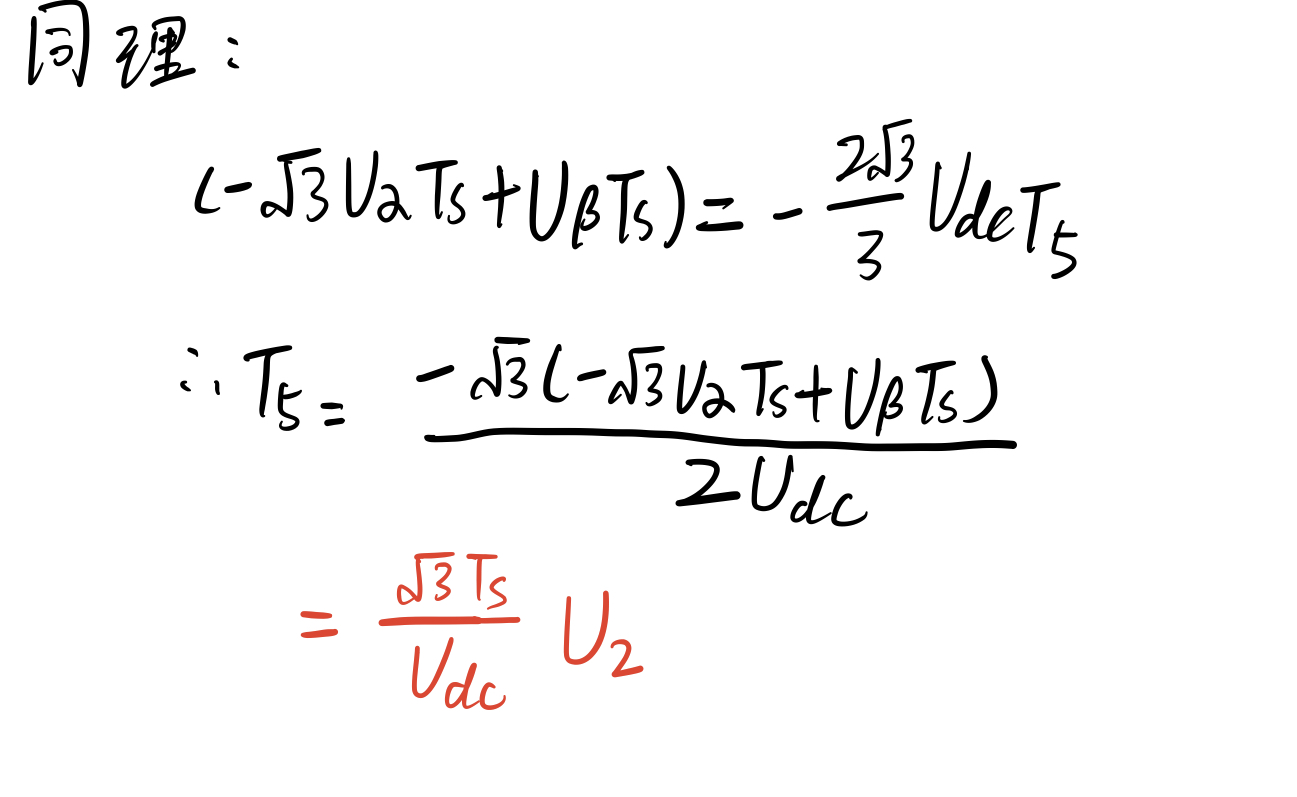

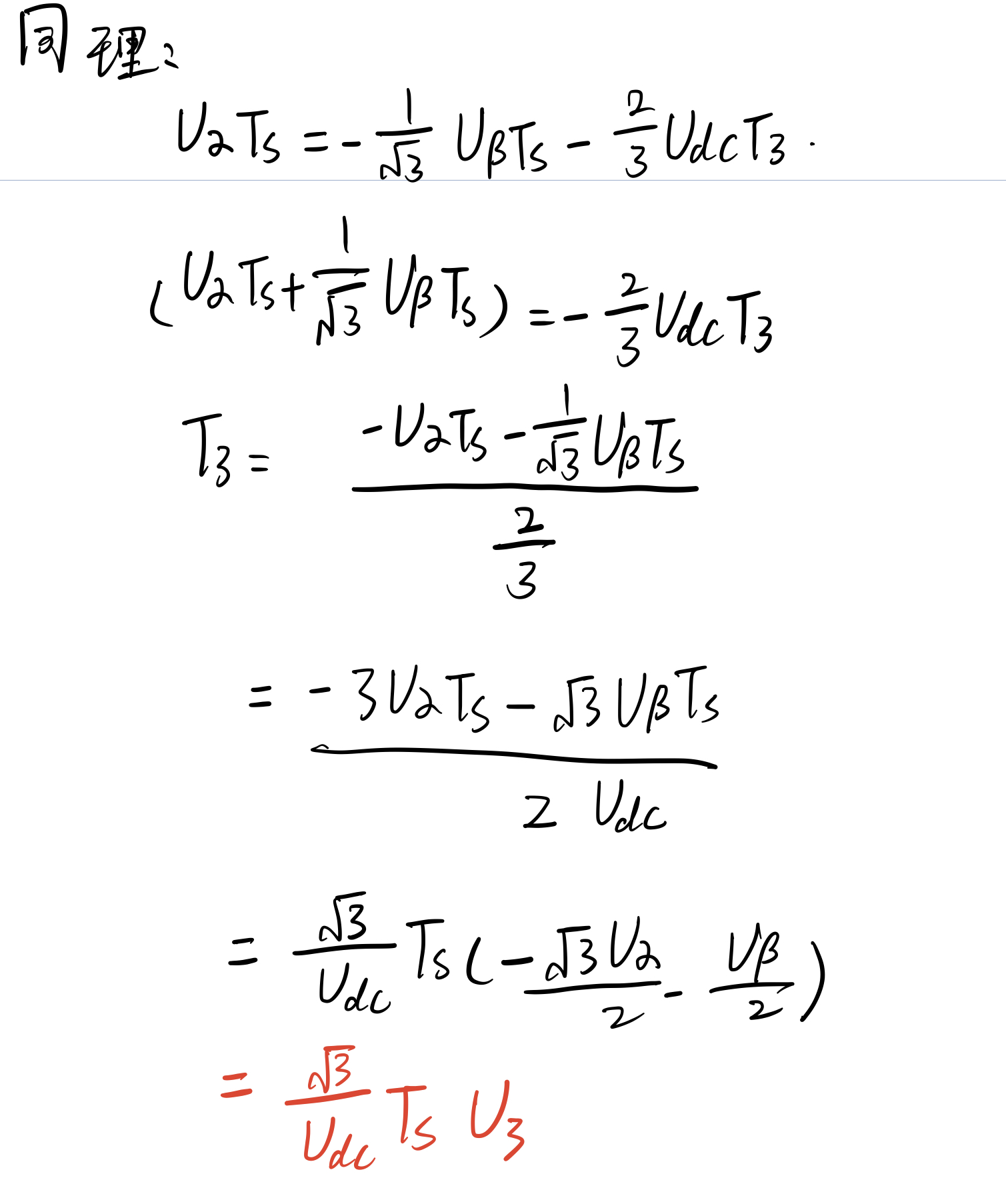

二、各扇区基础矢量作用时间的计算

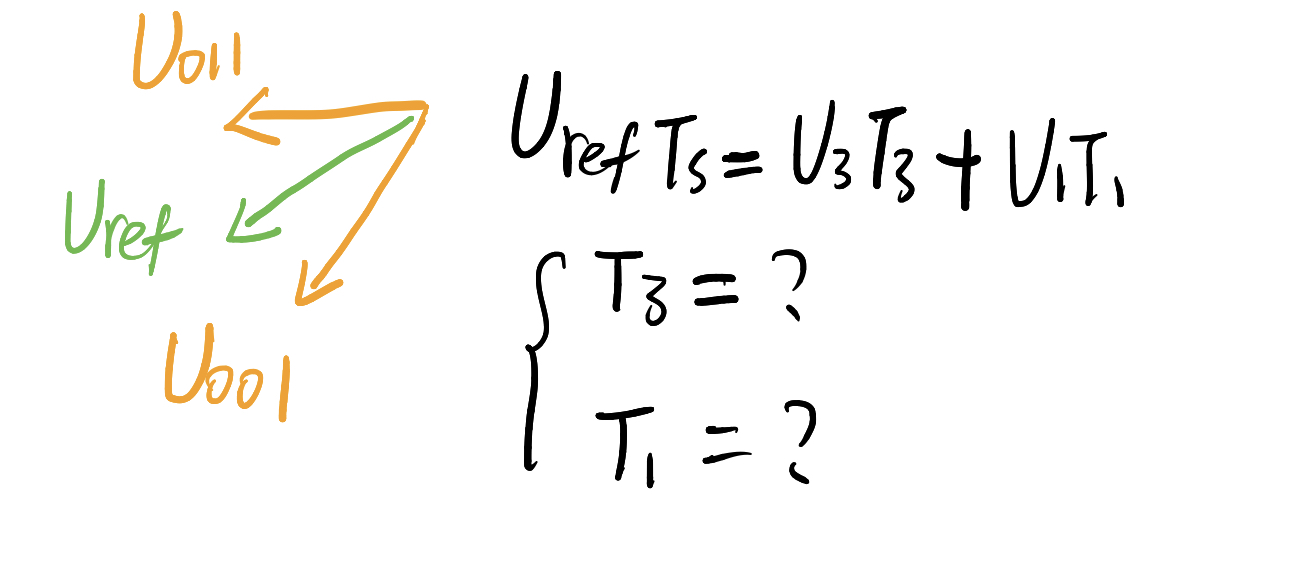

对于矢量，都是可以合成的。定义Uref为合成矢量，Ts为一个作用周期(也就是一个中心对称的互补PWM对的周期):

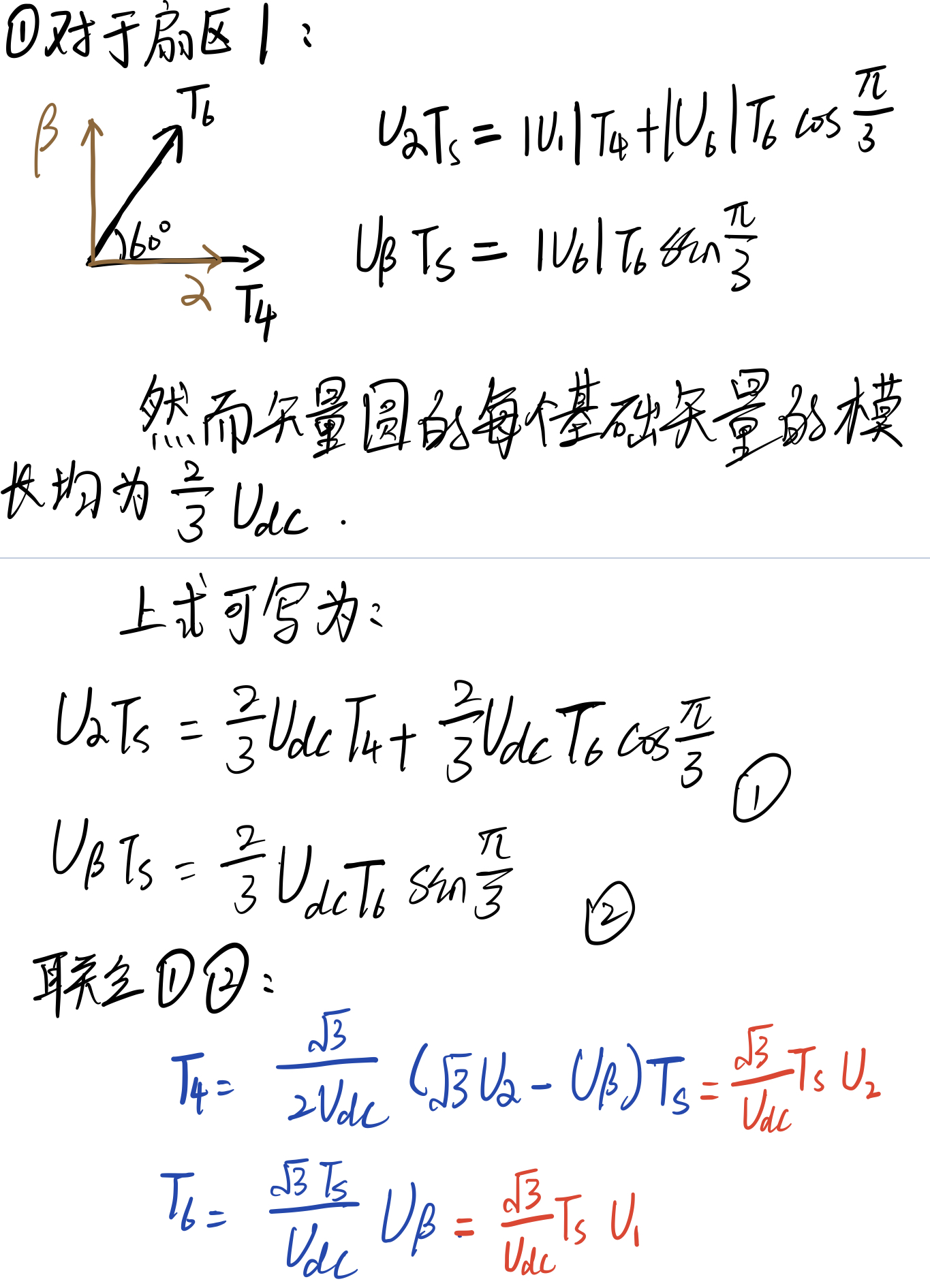

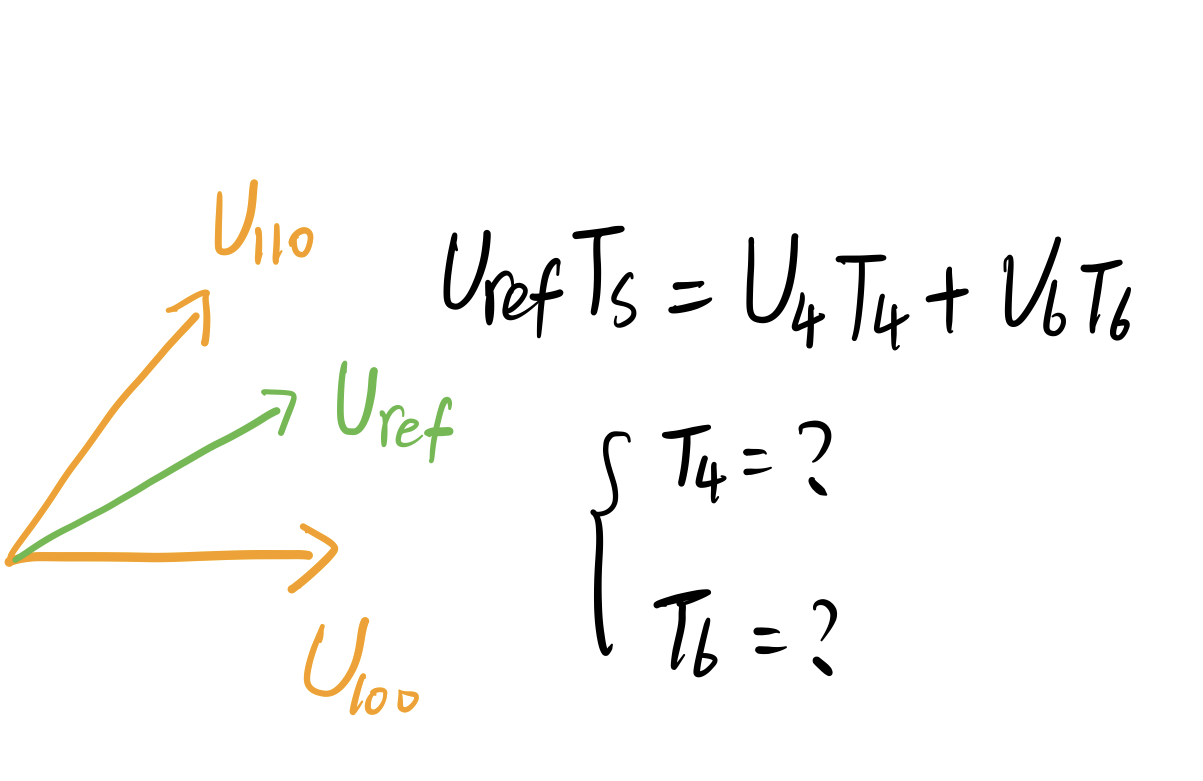

1.若处于扇区I

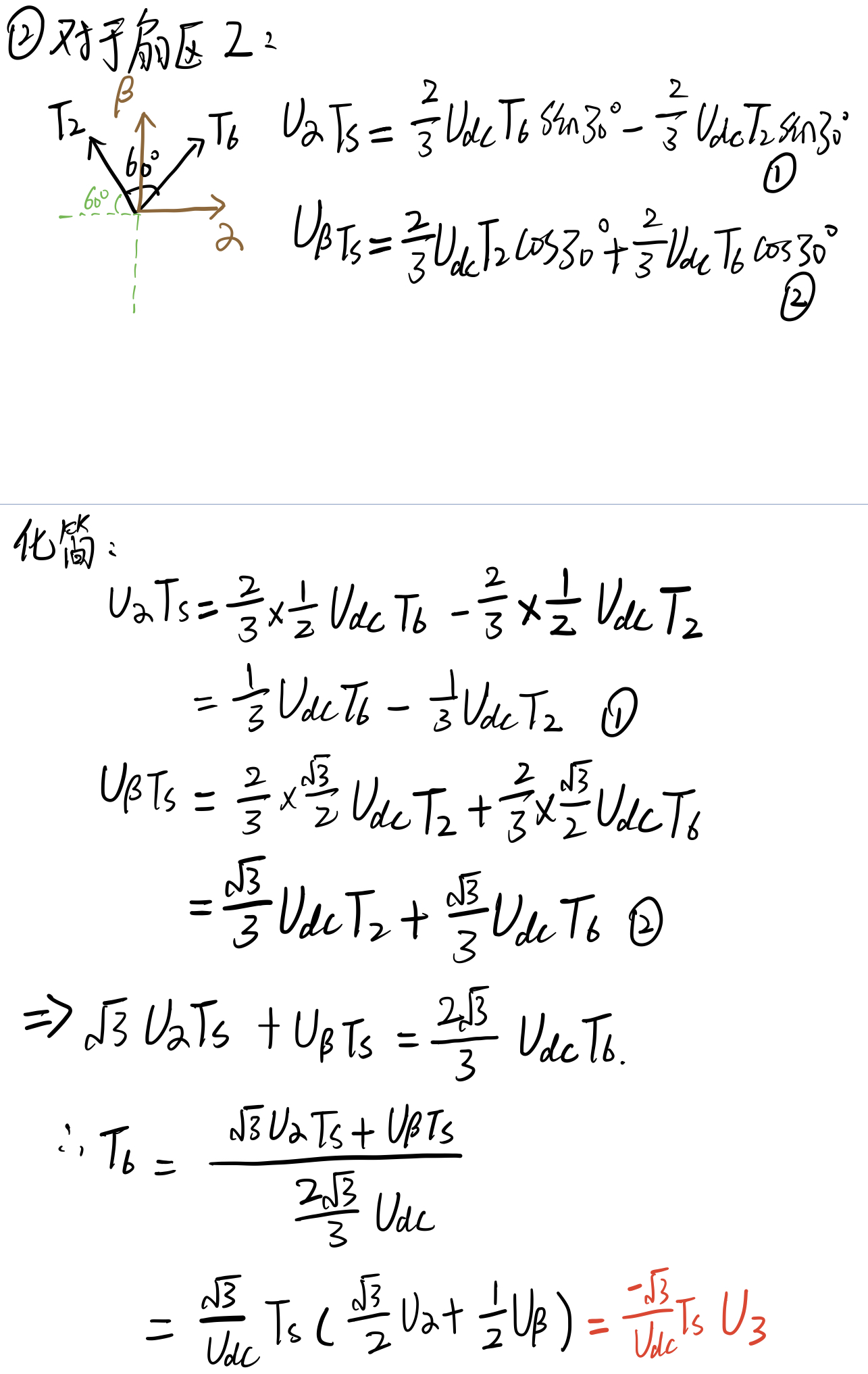

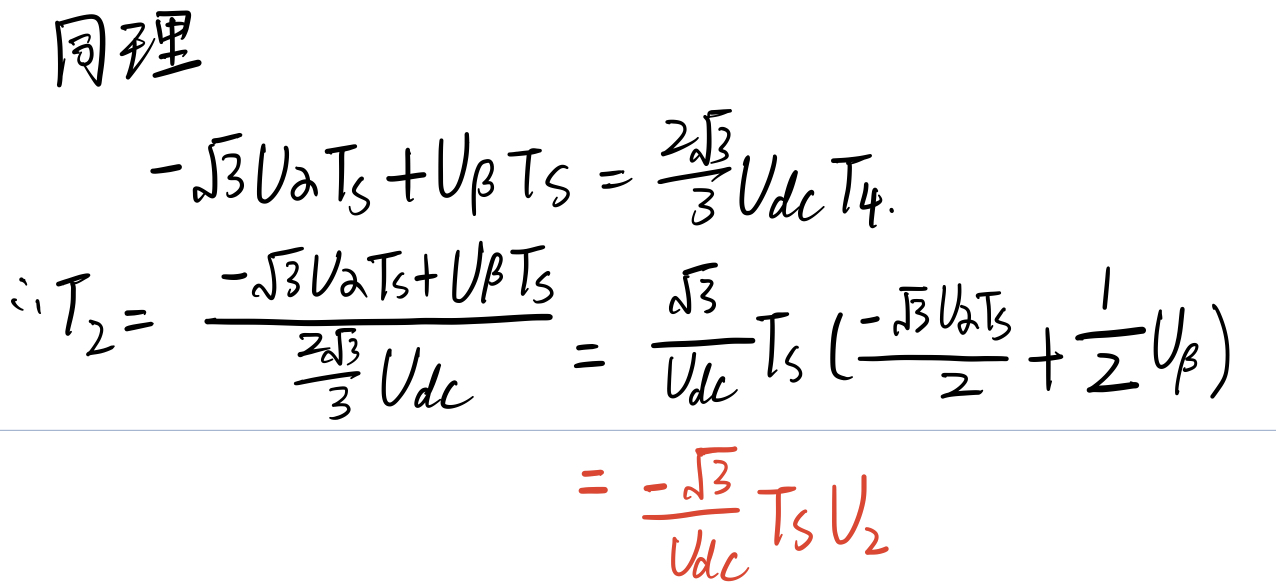

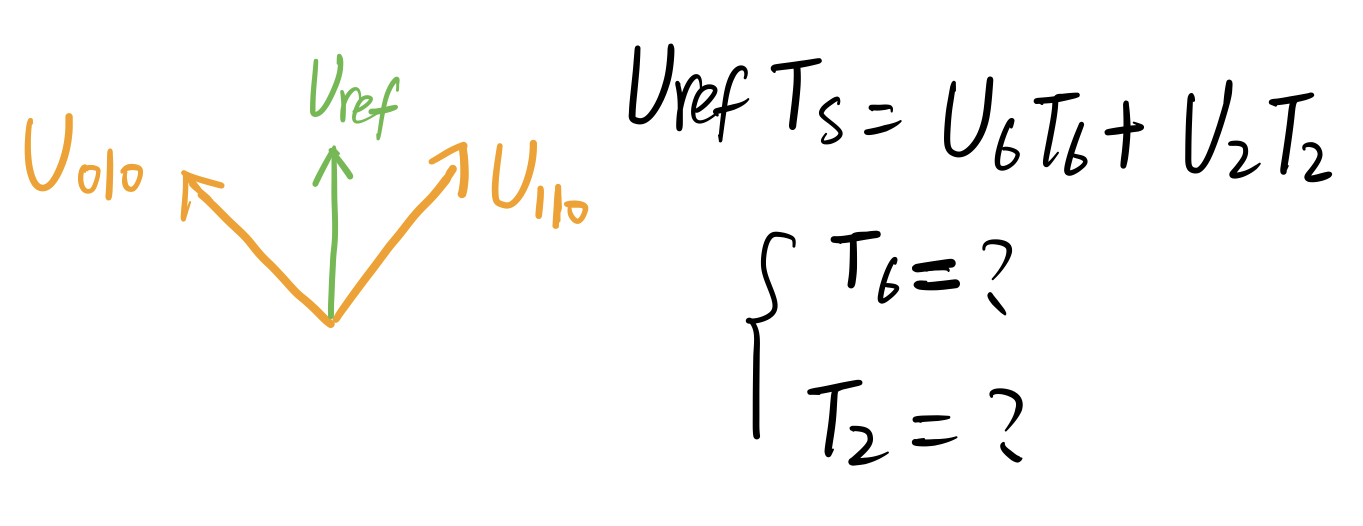

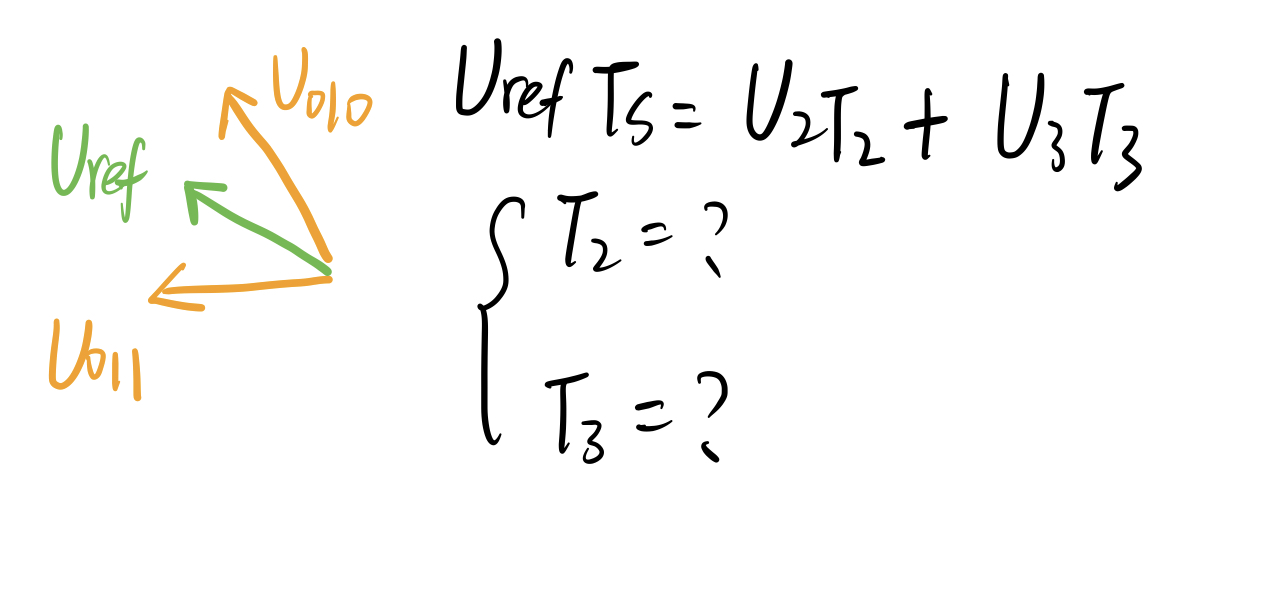

2.若处于扇区II

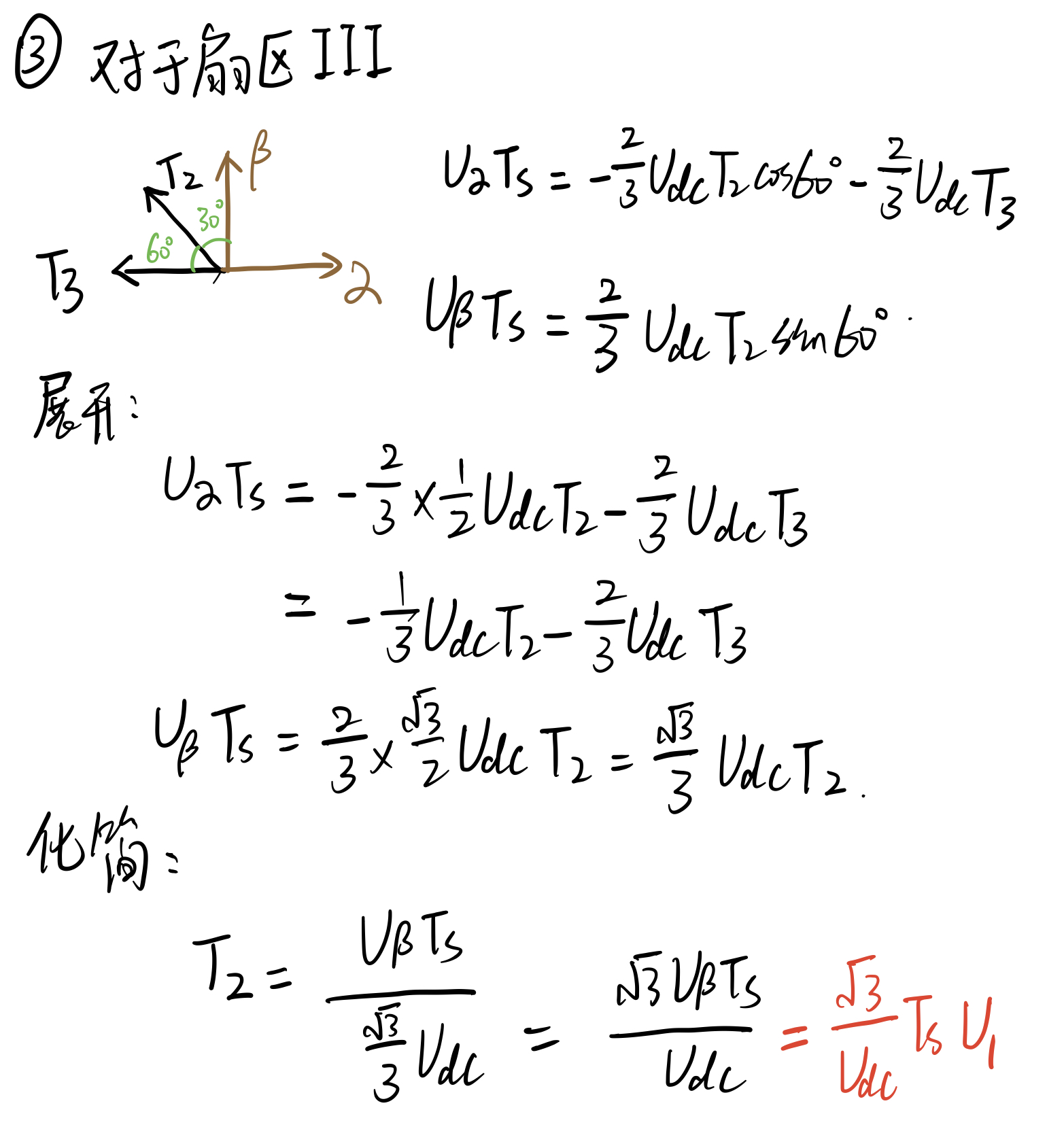

3.若处于扇区III

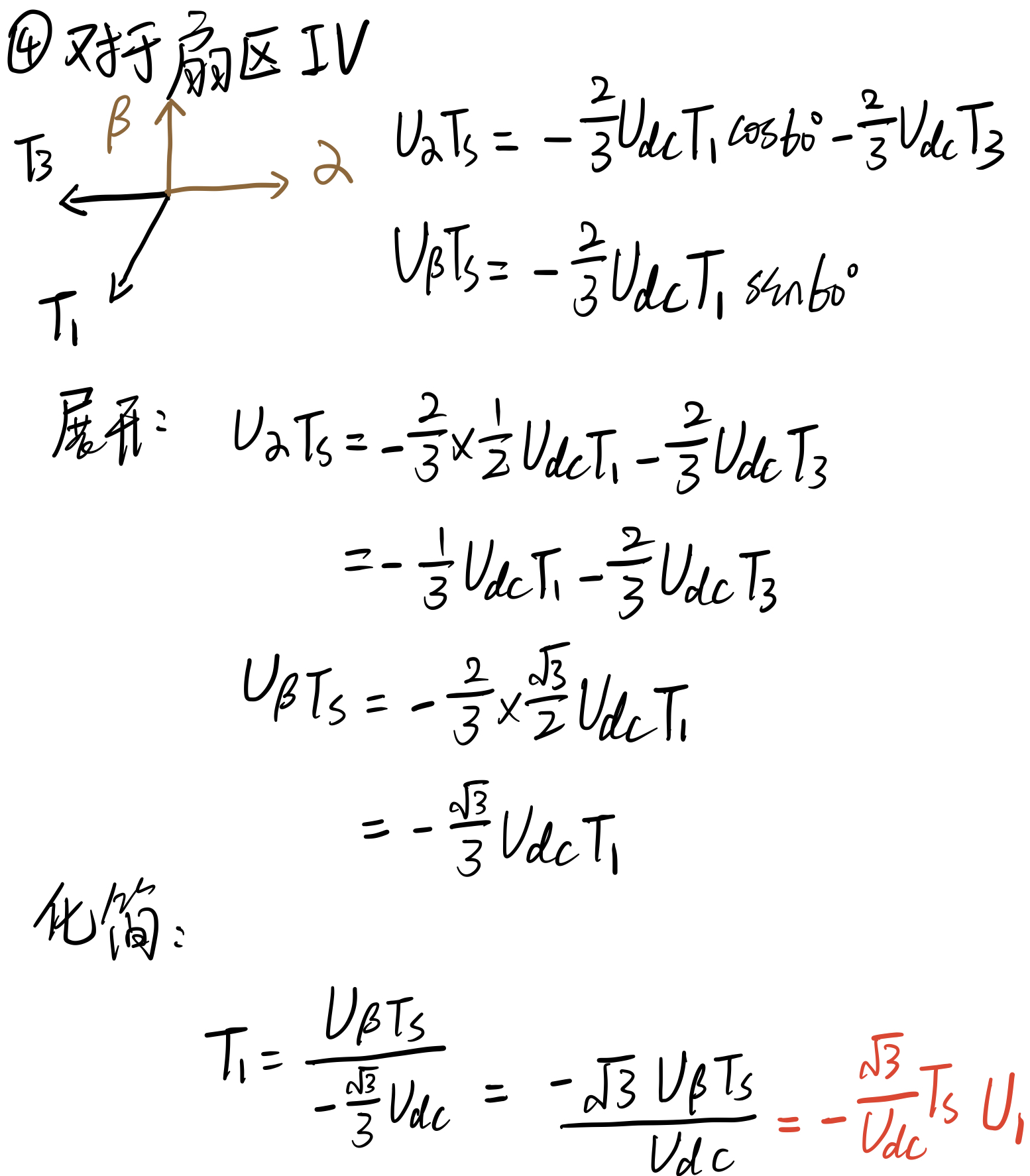

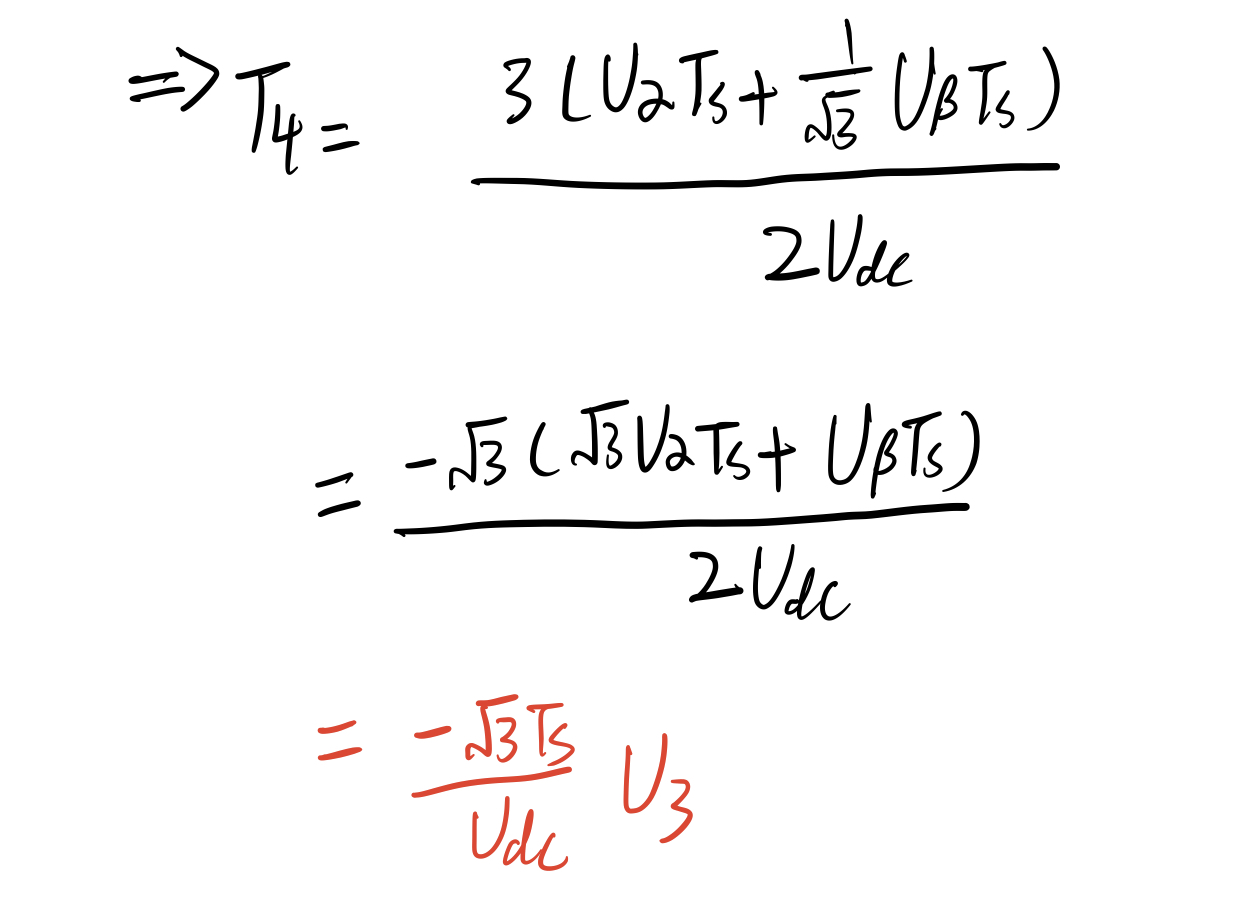

4.若处于扇区IV

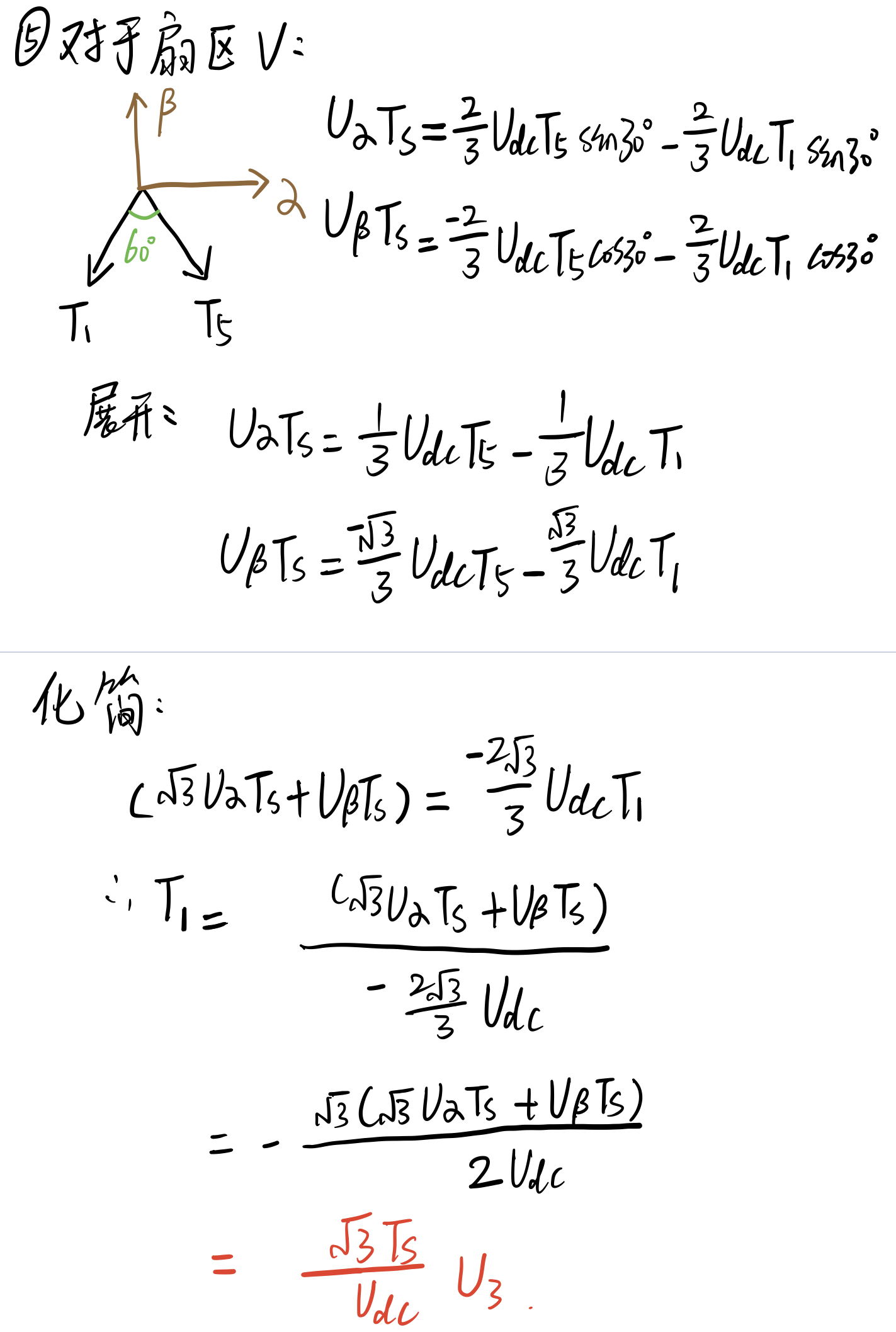

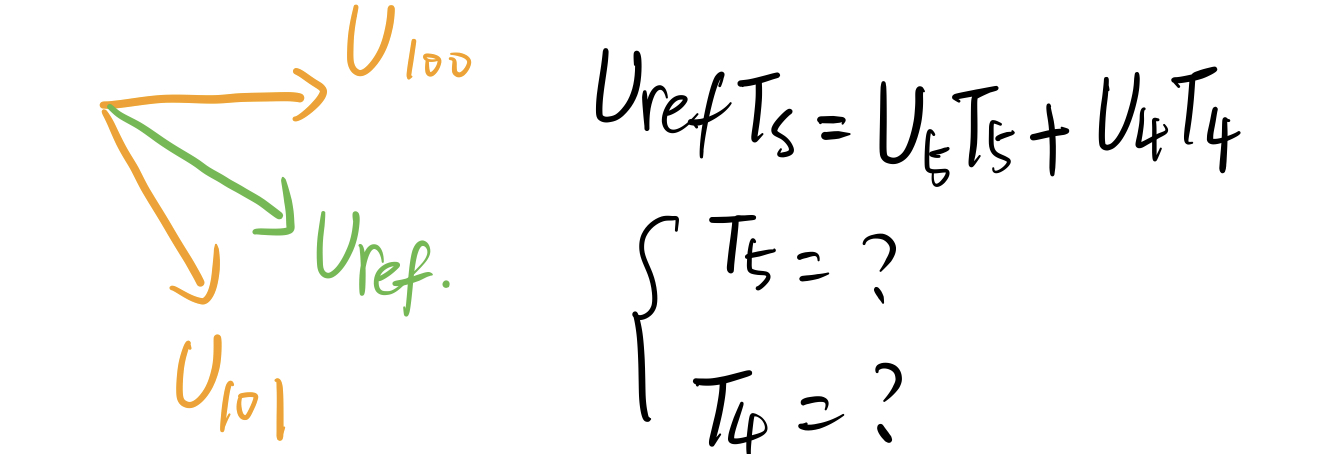

5.若处于扇区V

6.若处于扇区VI

7.In a word

若Ts>作用时间1+作用时间2，那么，剩下的作用时间都平均分配给了两个零矢量。T(000)=T(111)=0.5 *(Ts-作用时间1-作用时间2)。
当Ts=作用时间1+作用时间2，T(000)=T(111)=0；

三、STM32的外设场景

关于定时器PWM输出机制的理解上，还请翻阅：STM32定时器的单路PWM输出。

1. TIMx的计数器CNT

<1>非中心对称计数

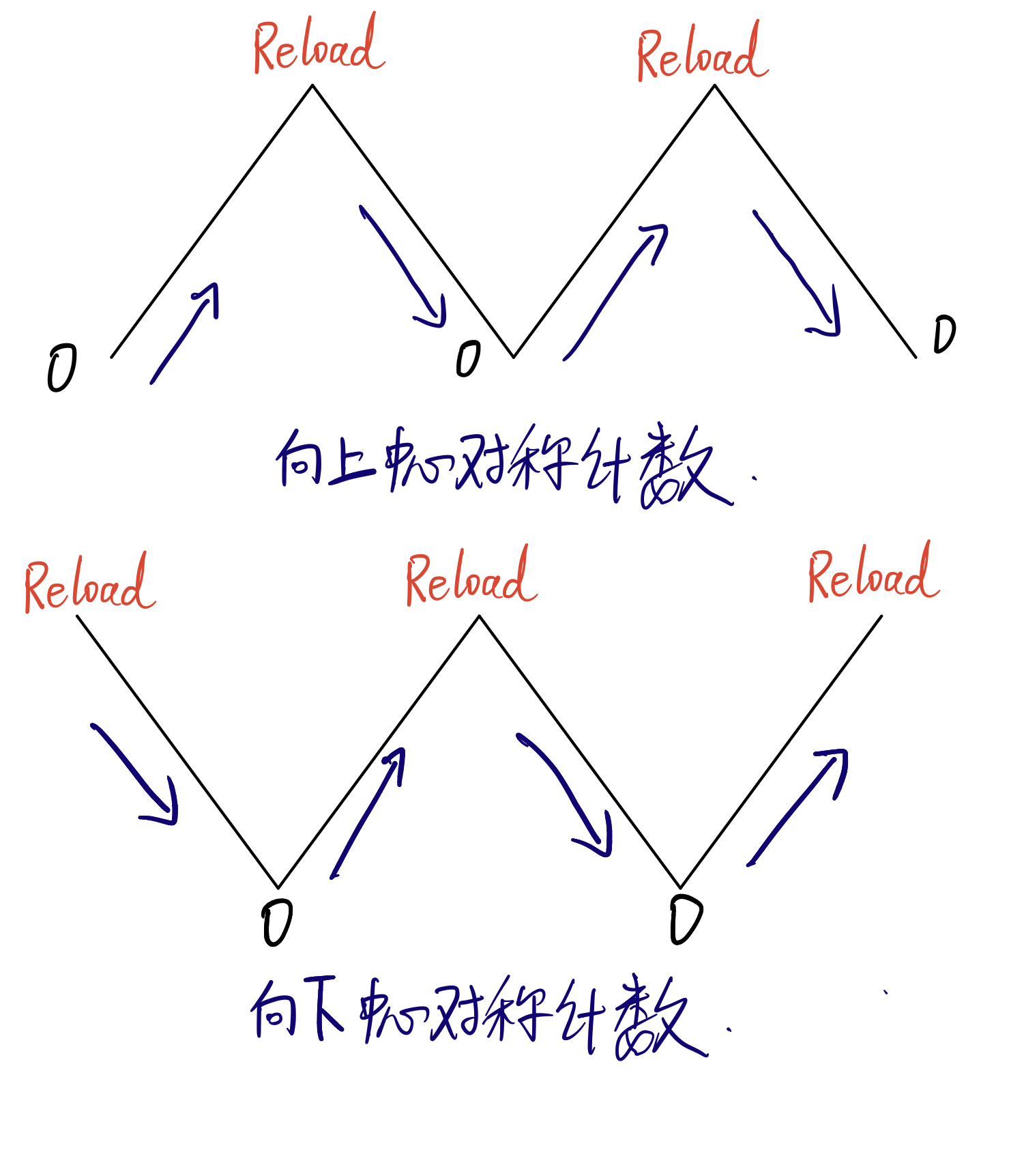

<2>中心对称计数

2. TIMx的输入捕获寄存器CCRx

CCRx是指：当CNT计数到CCRx寄存器存储的计数值时，CHx的电平发生转换，有个图更形象：

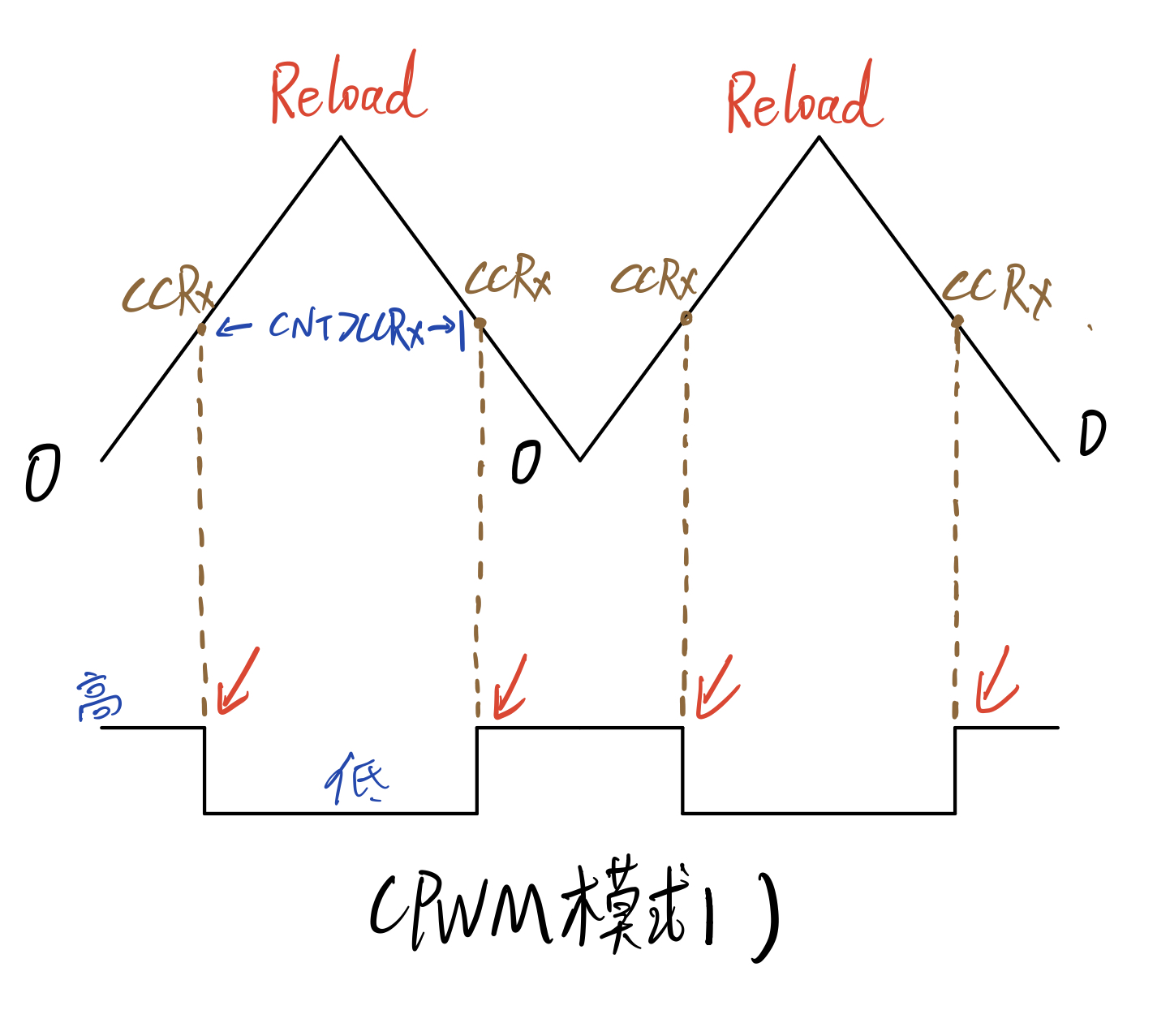

3. TIMx的两种PWM模式

STM32主要有两种PWM发波模式。
PWM模式1：
CNT<CCR,CHx高电平，否则CHx低电平

PWM模式2：
CNT>CCR,CHx高电平，否则CHx低电平

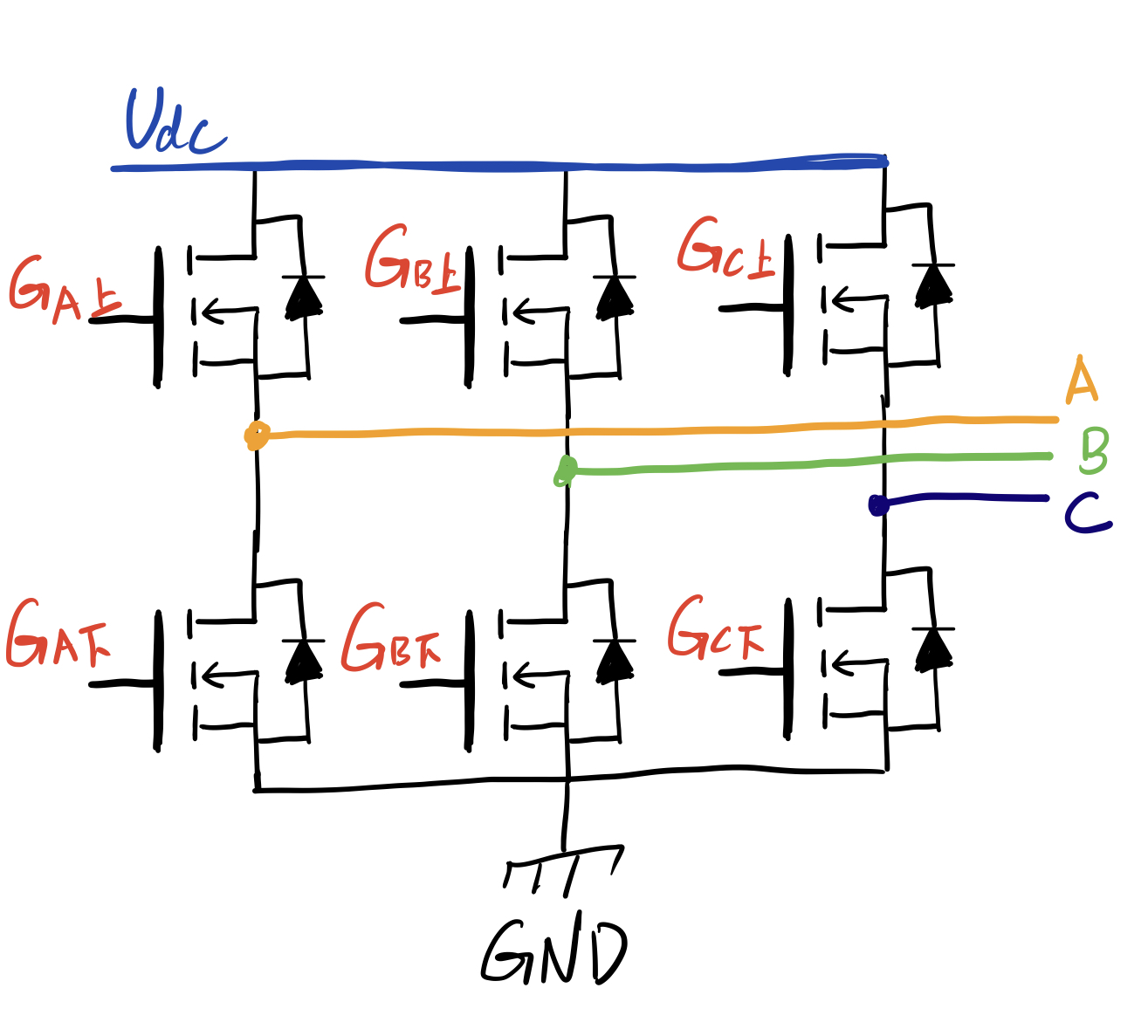

四、互补输出且呈中心对称的PWM对

以CNT向上计数，PWM2模式为例。我们看看外设的应用场景。

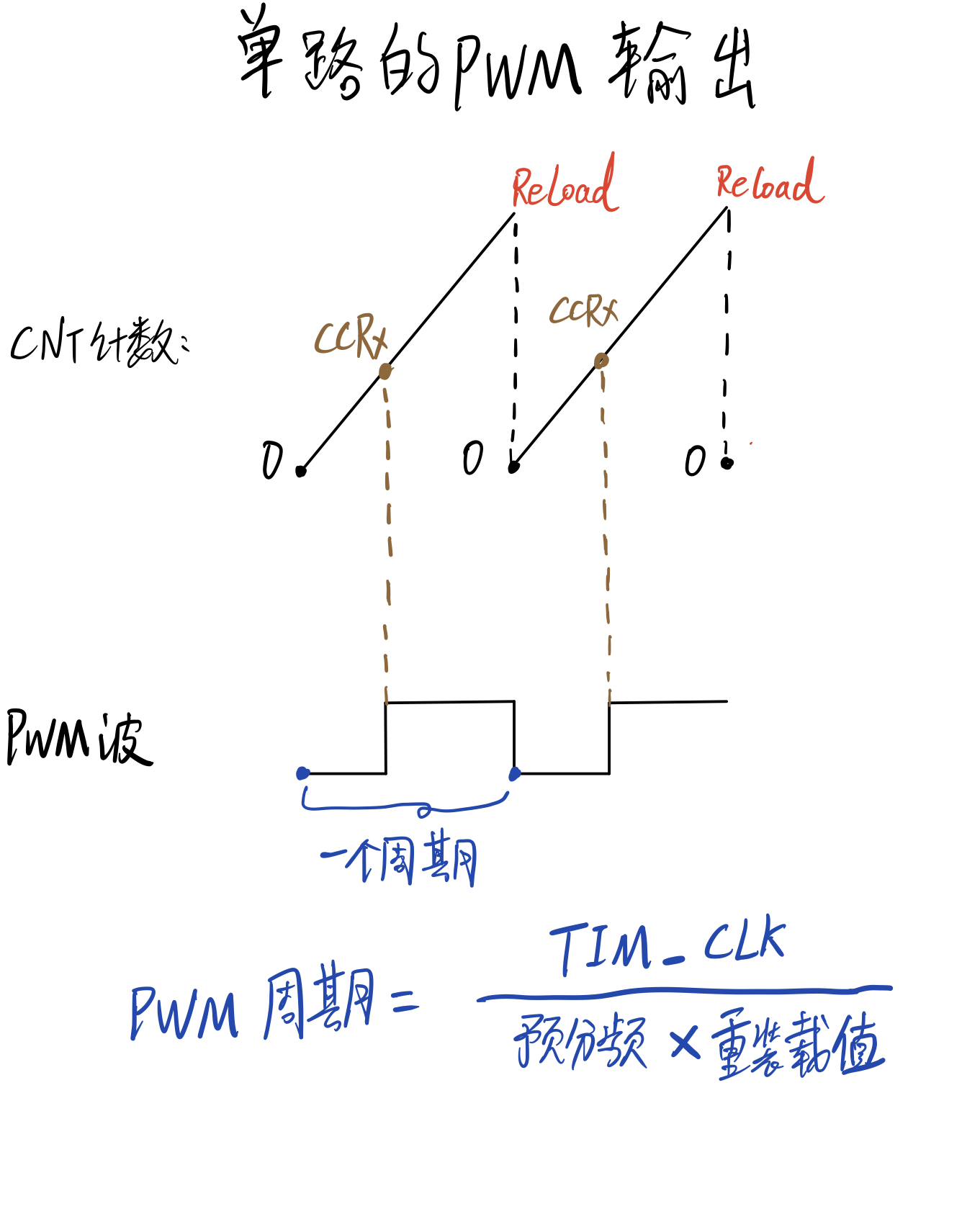

单路非中心对称的PWM输出：

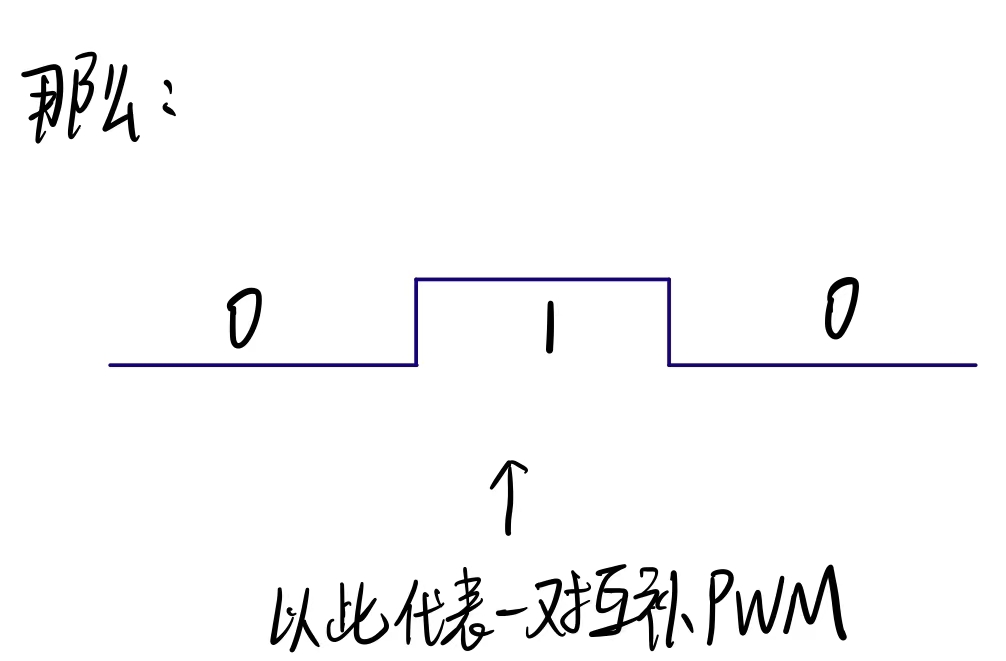

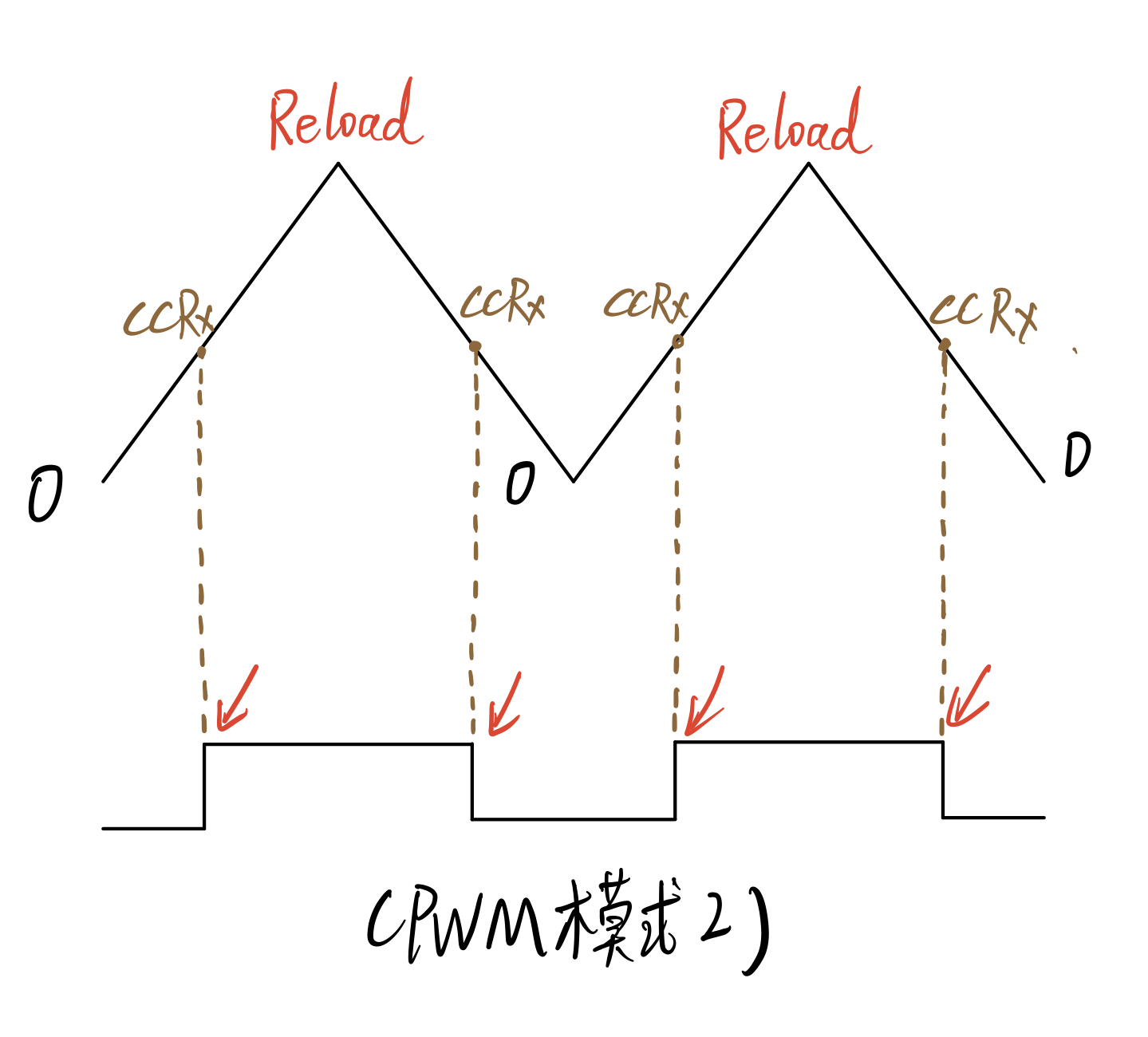

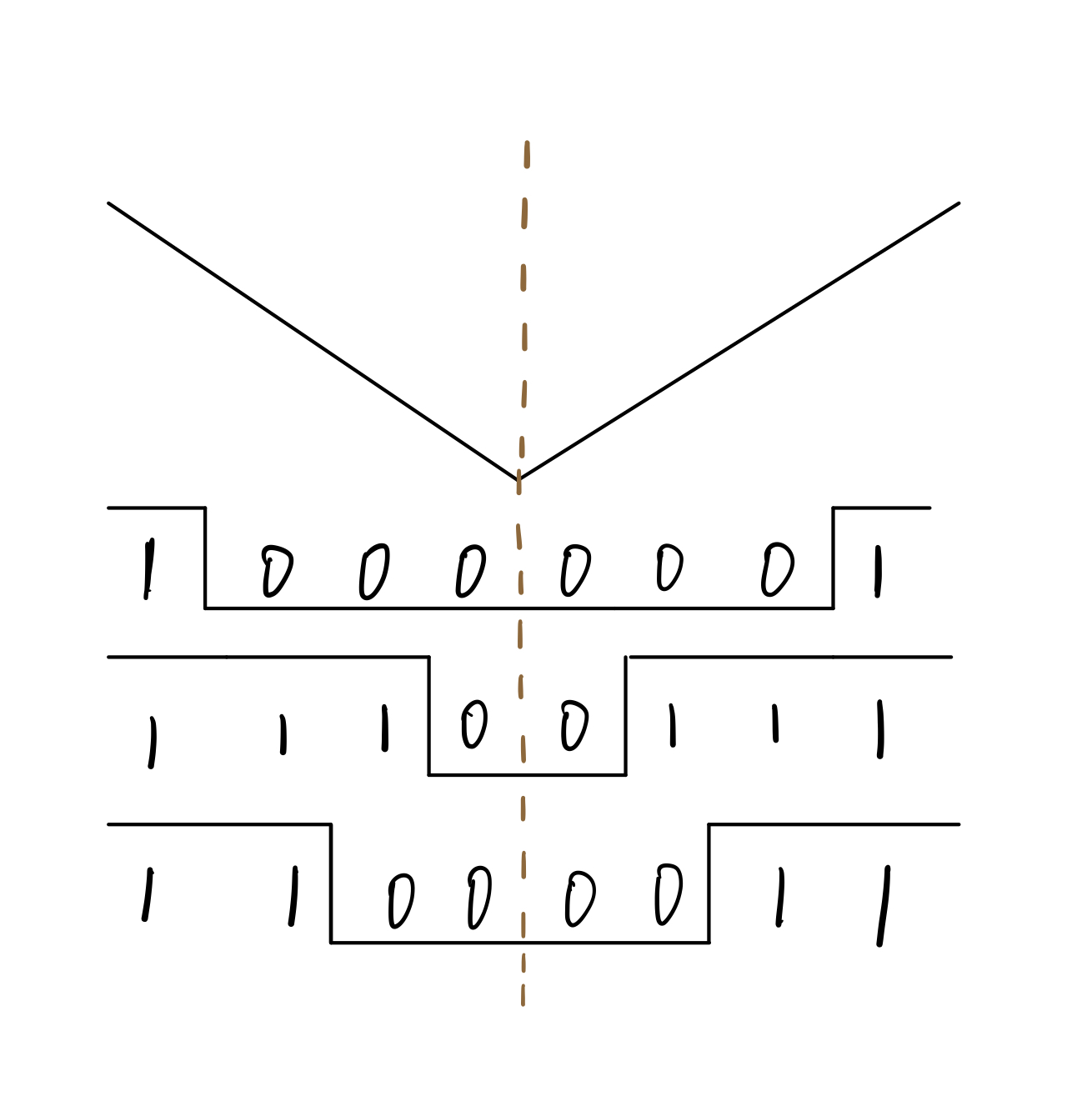

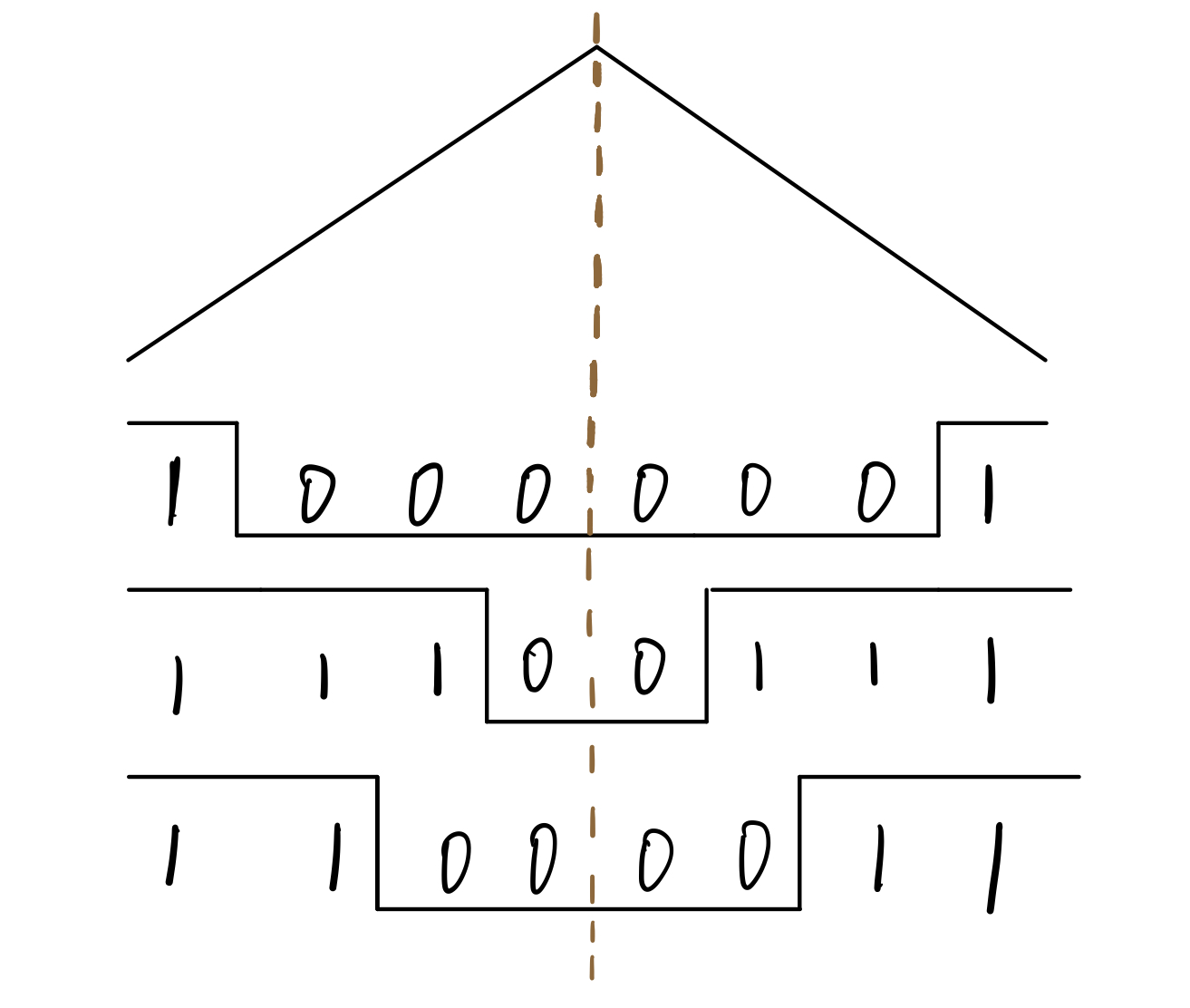

而互补输出且呈中心对称的PWM：

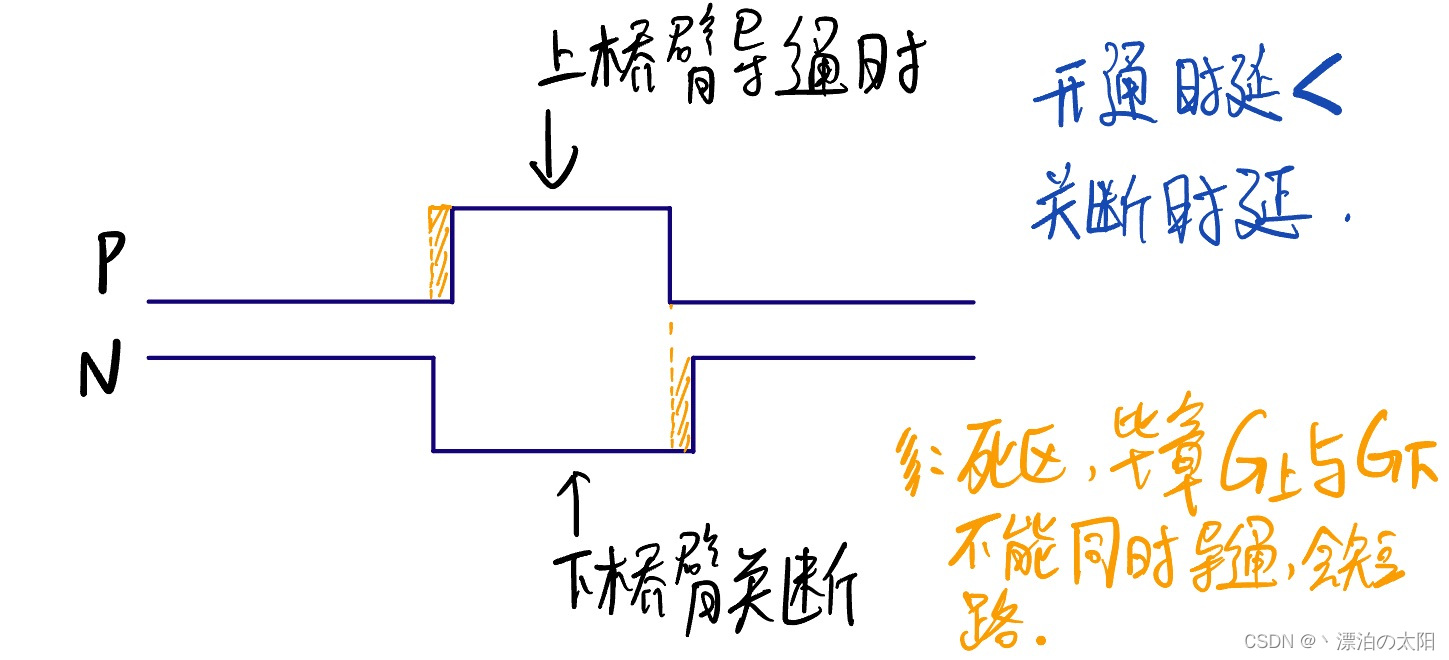

一般的MOS管，它的关断时间大于开通时间很多，反向恢复时间则更长，编程时往往选最大的时延考虑。

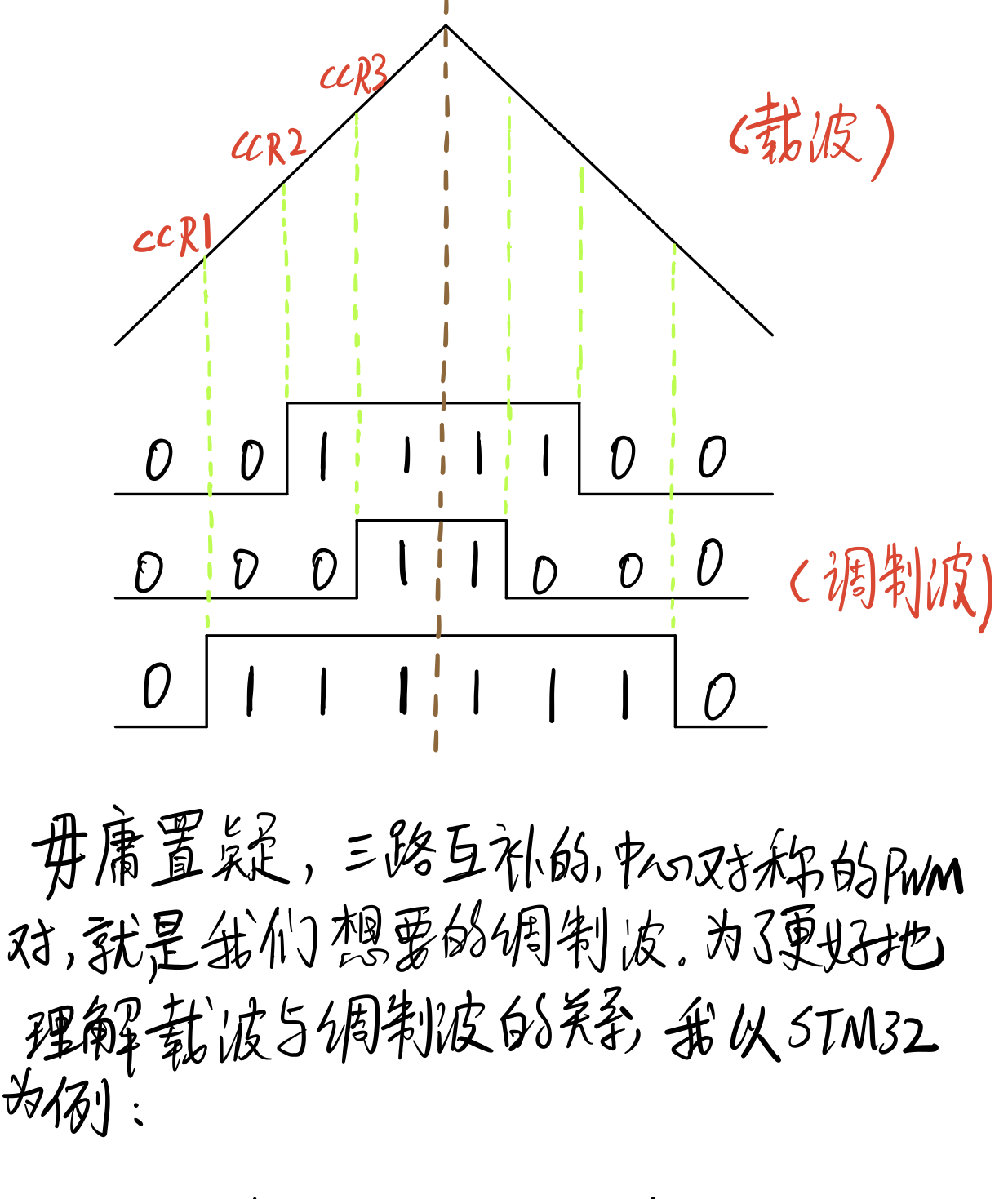

五、载波和调制波

六、观察相应扇区的3对PWM波形

以下均以CNT向上计数，PWM2模式为例.

波形由上到下依次是A,B,C三相。

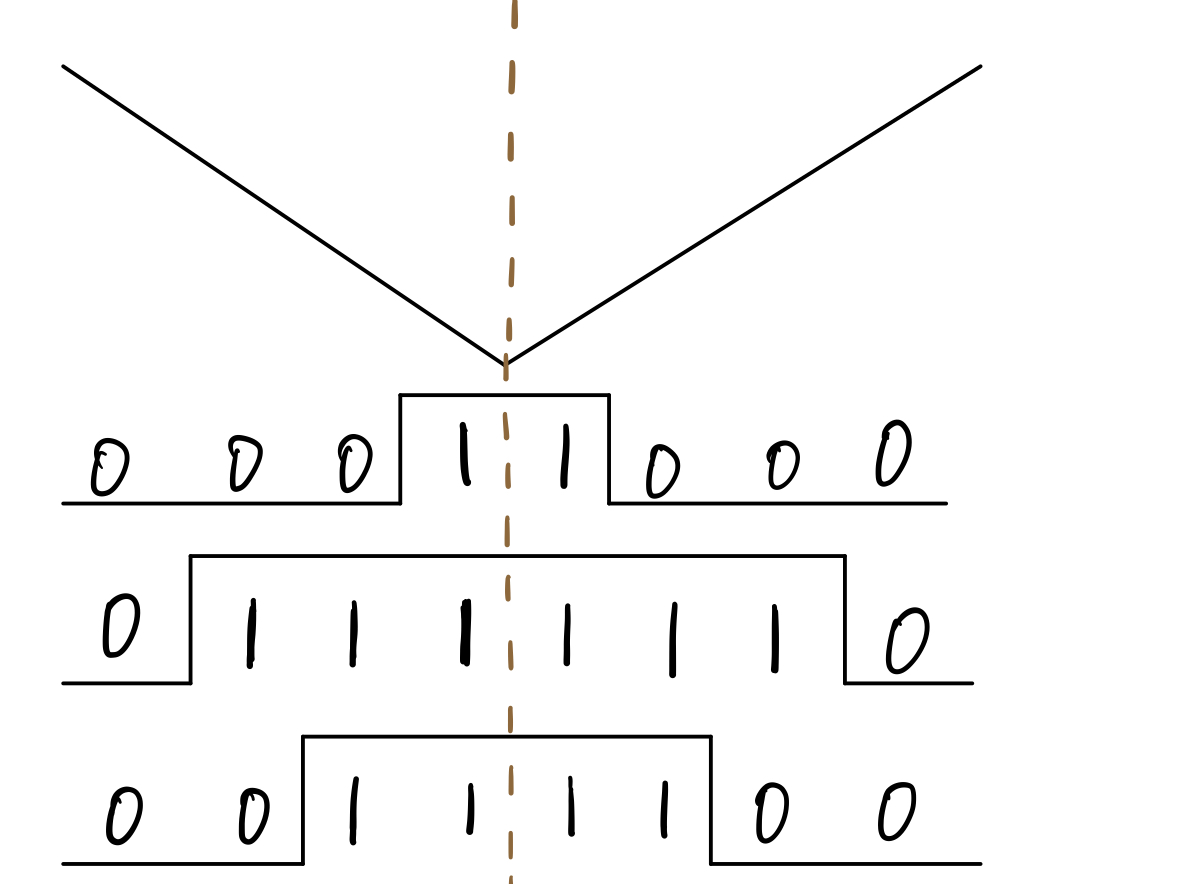

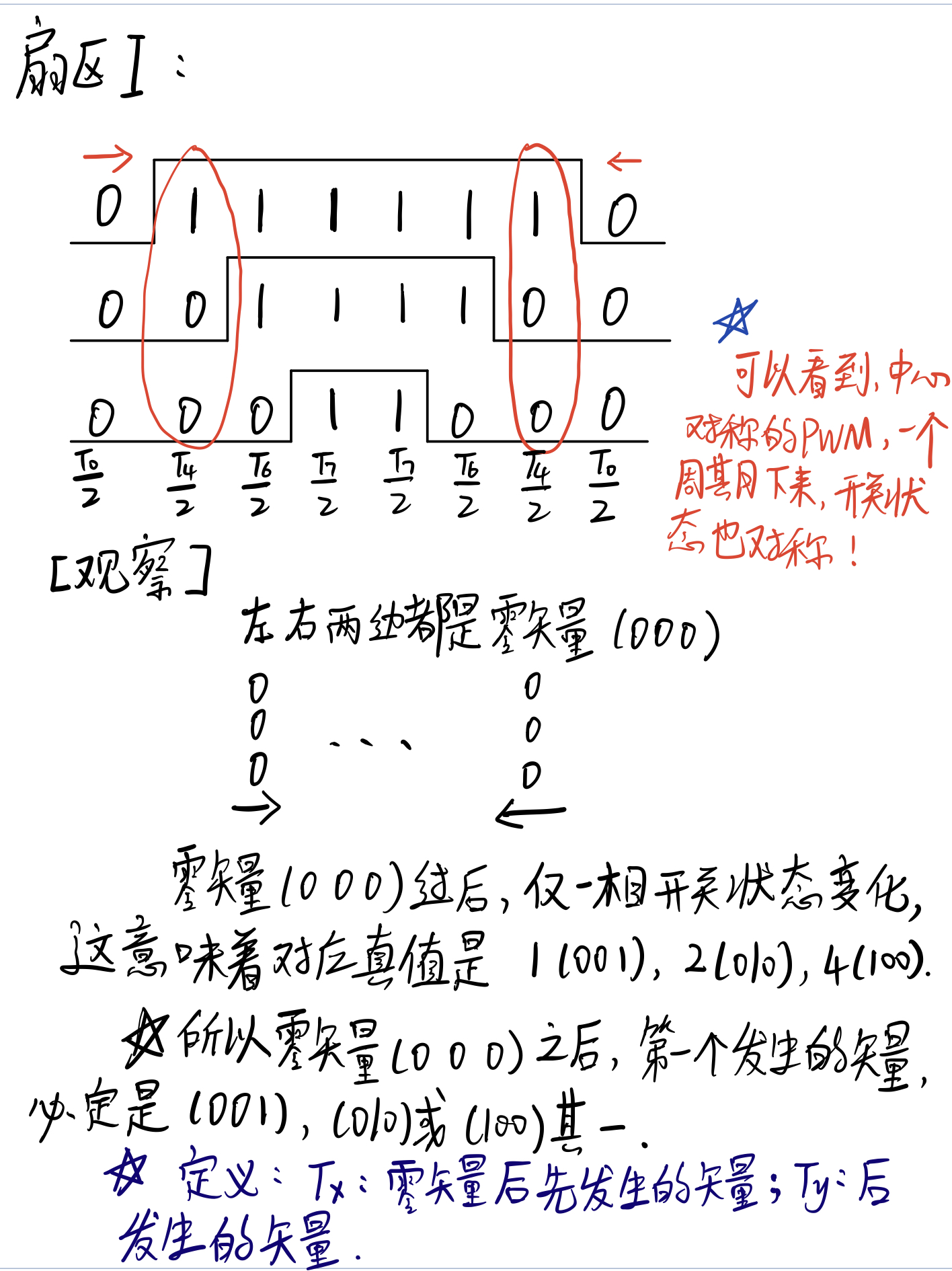

1.扇区I

更正：Tx定义为零矢量后先发送的矢量的作用时间，Ty定义为其后发生的矢量的作用时间.

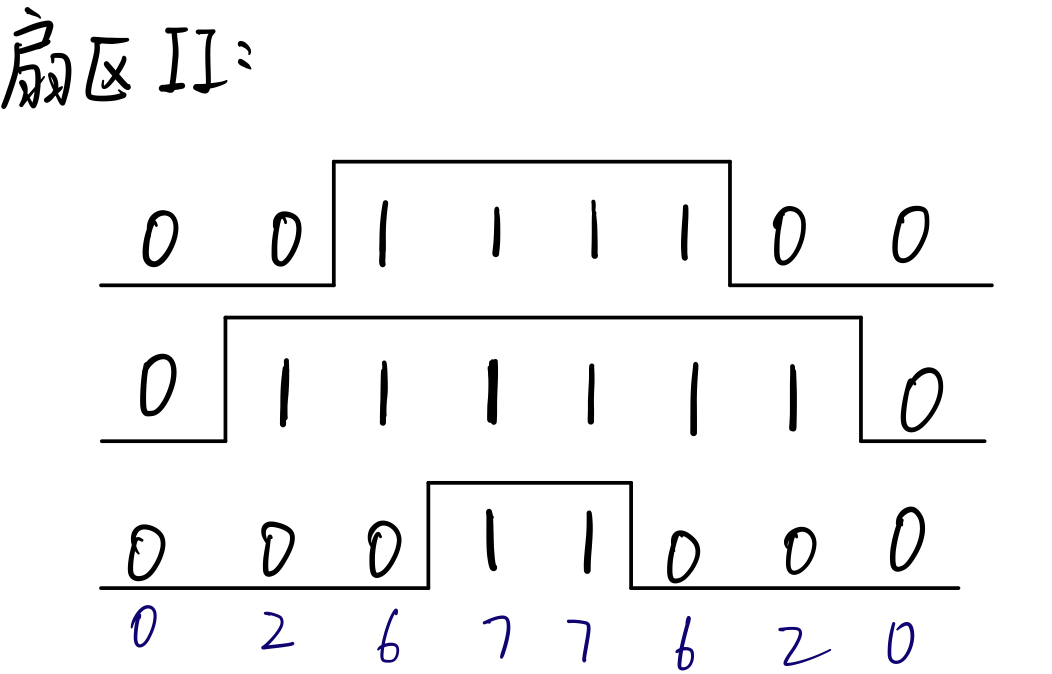

2.扇区II

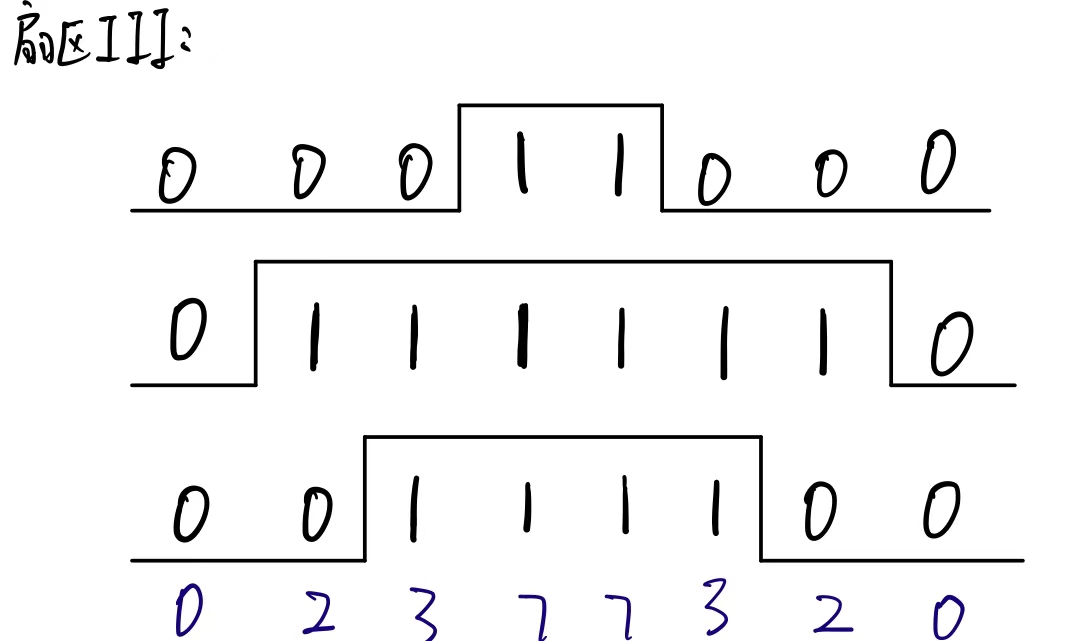

3.扇区III

4.扇区IV

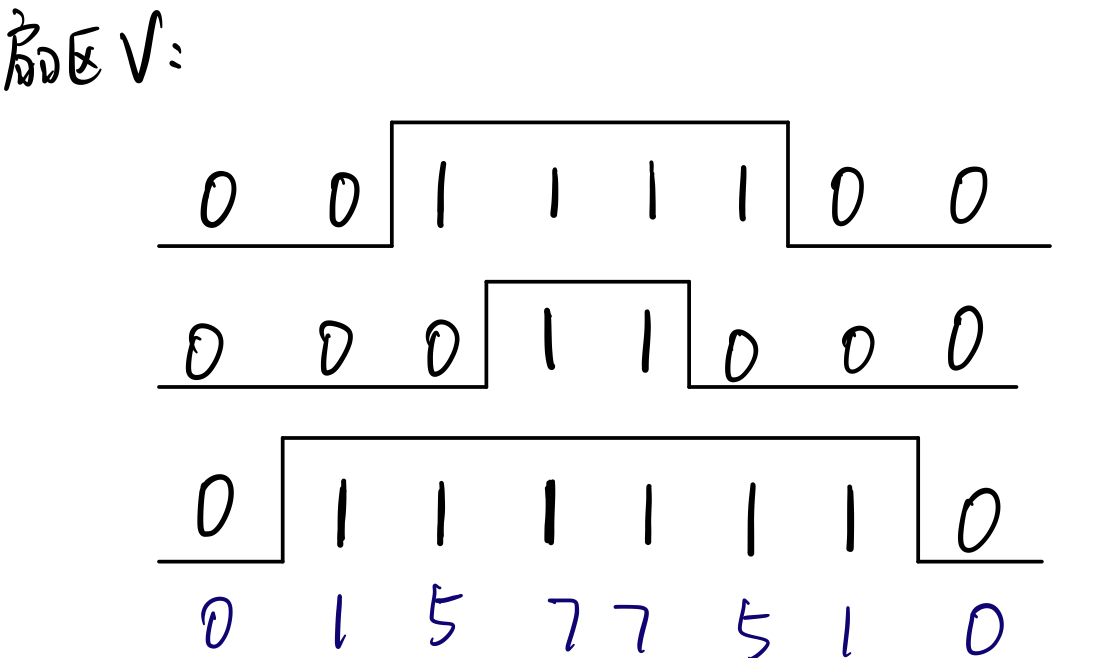

5.扇区V

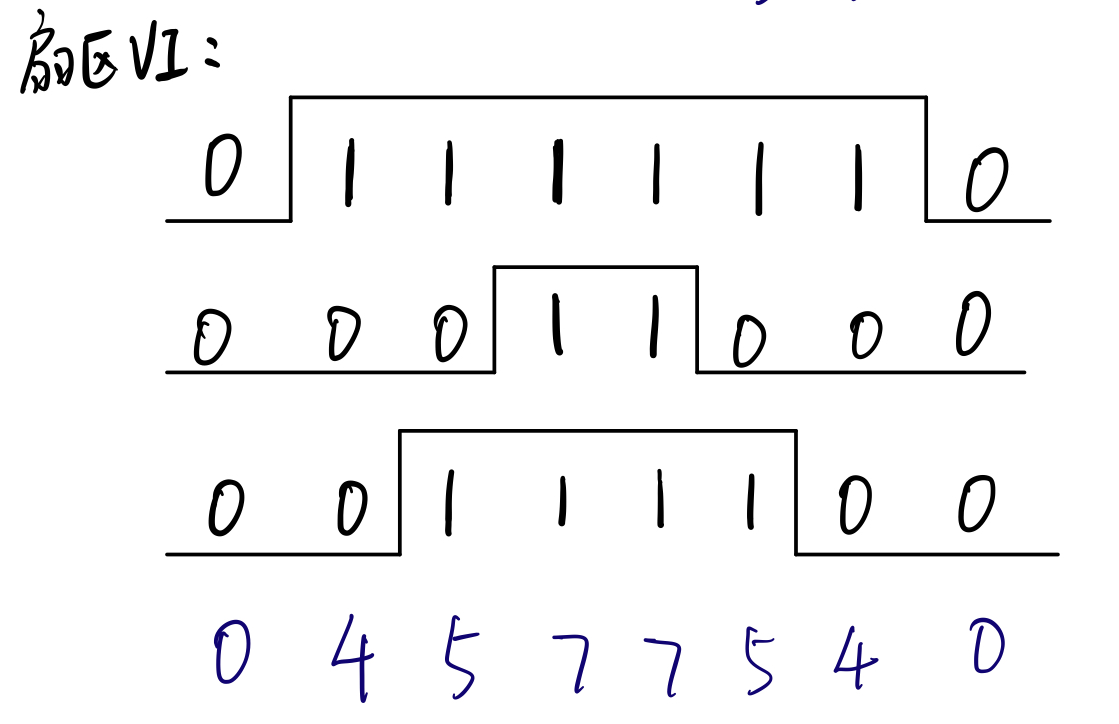

6.扇区VI

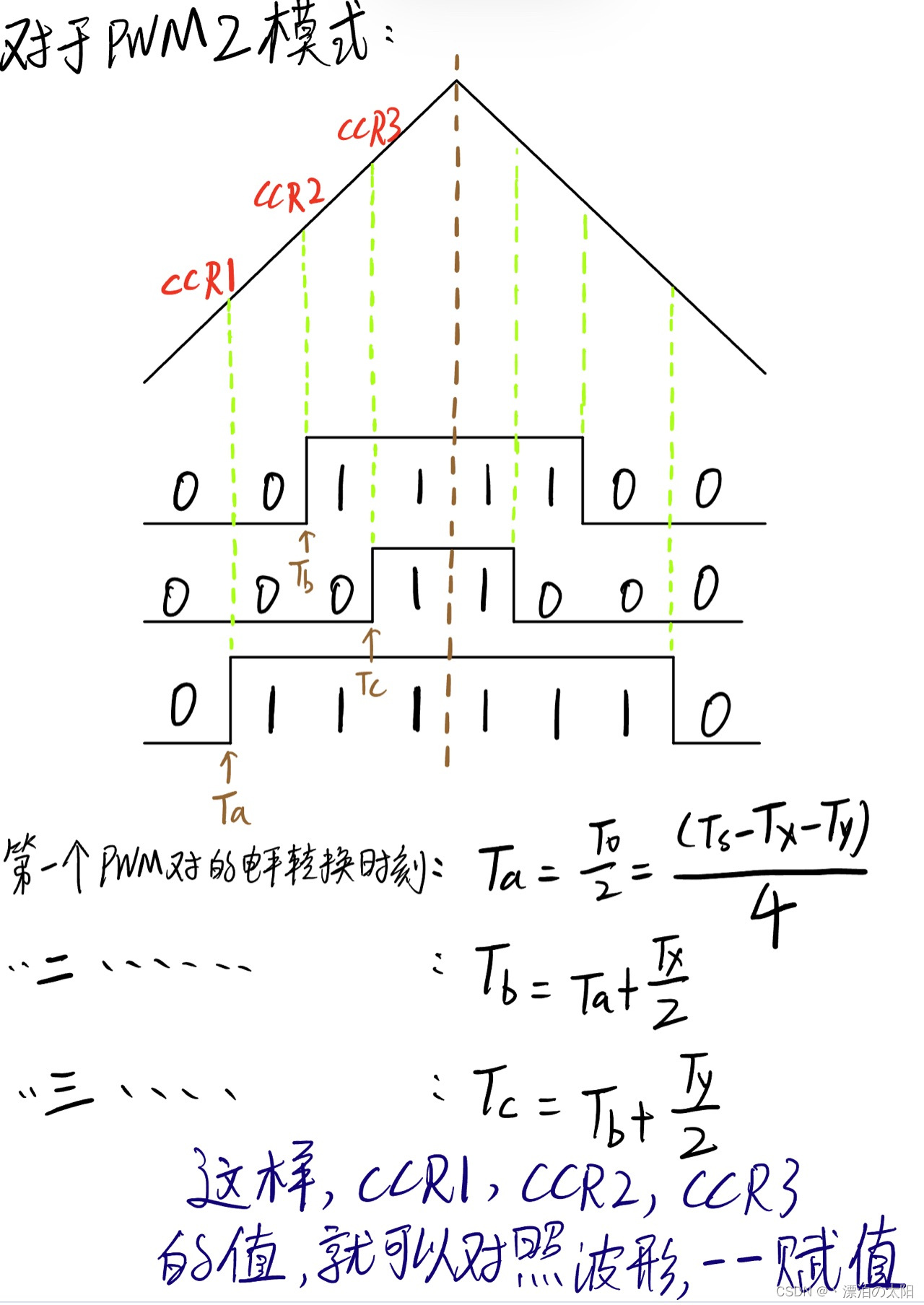

7.In a word

对于CNT向上计数，PWM2模式：.

【拓展】
CNT向上计数，PWM模式1？

CNT向下计数，PWM模式1？

CNT向下计数，PWM模式2？

这里留给读者自行推理，只要明白了例子，很快就能理解CCRx在不同模式下正确的赋值

七、Simulink编程仿真

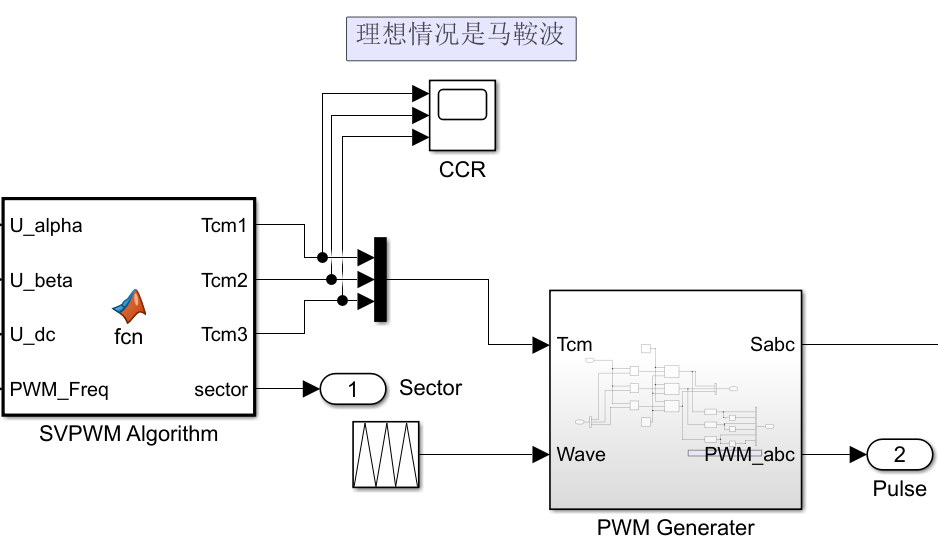

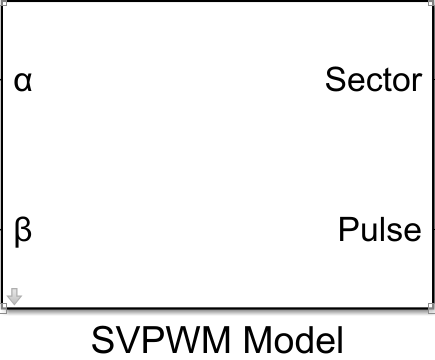

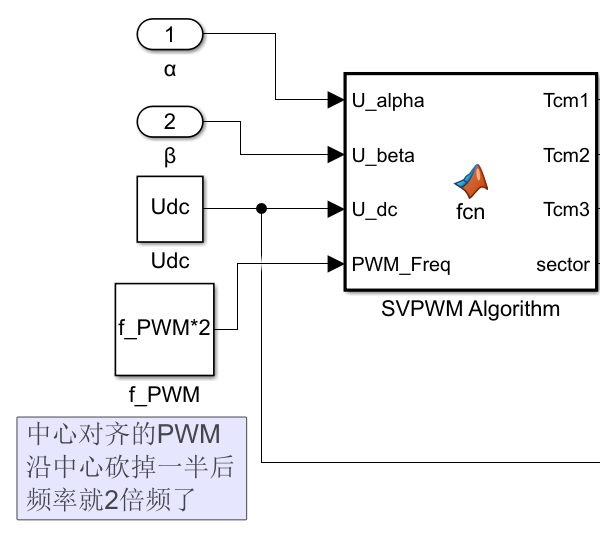

总封装：

点进去里面，逐一分析。

1. 输入与输出

【需要的输入】
SVPWM的输入是反Park变换中得到的 Vα和Vβ，这两个是最关键的。
次之从我们的公共乘积因子K可知，我们需要输入母线的电压 Udc .
最后，输入我们希望生成的调制波频率 f_PWM .
【我们得到的输出】
① 三路输出比较寄存器CCRx的值
② 扇区
这样，Simulink中Svpwm模组中的函数function就已经确定了：

假如我们要求中心对称PWM对的频率是8K，那么他非中心对称的PWM(单路PWM)的频率就是2 * f_PWM,那么，中心对称的PWM到达中点的时间周期就是1/(2 * f_PWM）；

2. MATLAB编程

采用载波向上计数，PWM模式2的思想进行搭建，编程。

%4个输入，4个输出
function [Tcm1,Tcm2,Tcm3,sector] = fcn( U_alpha,U_beta,U_dc,PWM_Freq)

%输出参数初始化
sector=0;
Tcm1=0;
Tcm2=0;
Tcm3=0;

%PWM采用中心对齐
%为了避免值过小，默认使用PWM频率的两倍作为载波值
%假如我们希望中心对称PWM的频率是8K，那么他对应的单路PWM频率应该是16K
%所以我们载波CNT的计数最大值是16K
Ts=PWM_Freq;
sqrt_3=sqrt(3);

%判断扇区部分(需要强制类型转换为浮点型)
U1=double(U_beta);
U2=double(sqrt_3*0.5*U_alpha-U_beta*0.5);
U3=double(-sqrt_3*0.5*U_alpha-U_beta*0.5);
%获得对应布尔值
if U1>0
    A=1;
else
    A=0;
end

if U2>0
    B=1;
else
    B=0;
end

if U3>0
    C=1;
else
    C=0;
end

N=4*C+2*B+A;
%根据N的公式结果判断扇区
switch N
    case 3
        sector=1;
    case 1
        sector=2;
    case 5
        sector=3;
    case 4
        sector=4;
    case 6
        sector=5;
    case 2
        sector=6;
end
%不同扇区不同矢量的作用时间计算
K=sqrt_3*Ts/U_dc;%公共乘积因子
switch (sector)
    case 1
        Tx=K*U2;
        Ty=K*U1;
    case 2
        Tx=-K*U2;
        Ty=-K*U3;
    case 3
        Tx=K*U1;
        Ty=K*U3;
    case 4
        Tx=-K*U1;
        Ty=-K*U2;
    case 5
        Tx=K*U3;
        Ty=K*U2;
    case 6
        Tx=-K*U3;
        Ty=-K*U1;
    otherwise
        Tx=0;
        Ty=0;
end
%过调制算法
if (Tx+Ty)>Ts
    Tx=Ts*Tx/(Tx+Ty);
    Ty=Ts*Ty/(Tx+Ty);
else
    Tx=Tx;
    Ty=Ty;
end
%零矢量总作用时间的二分之一，也就是T0和T7的值
T0=(Ts-Tx-Ty)*0.5;
%见六中的总结
Ta=T0*0.5;      %先跳转的PWM对的输出比较值
Tb=Ta+0.5*Tx;   %后跳转的PWM对的输出比较值
Tc=Tb+0.5*Ty;   %最后跳转的PWM对的输出比较值

%根据六中的扇区情况，赋值三路PWM对的输出比较值
switch sector
    case 1
        Tcm1=Ta;
        Tcm2=Tb;
        Tcm3=Tc;
    case 2
        Tcm1=Tb;
        Tcm2=Ta;
        Tcm3=Tc;
    case 3
        Tcm1=Tc;
        Tcm2=Ta;
        Tcm3=Tb;
    case 4
        Tcm1=Tc;
        Tcm2=Tb;
        Tcm3=Ta;
    case 5
        Tcm1=Tb;
        Tcm2=Tc;
        Tcm3=Ta;
    case 6
        Tcm1=Ta;
        Tcm2=Tc;
        Tcm3=Tb;
end
end

3. 利用SVPWM算法的输出搭建中心对称且互补的PWM生成器

总图：

【需要的输入】
① 三路输出比较寄存器CCRx的值
② 模拟CNT计数的三角波作为载波
【获得的输出】
三路互补且中心对称的PWM波，用于控制开关管

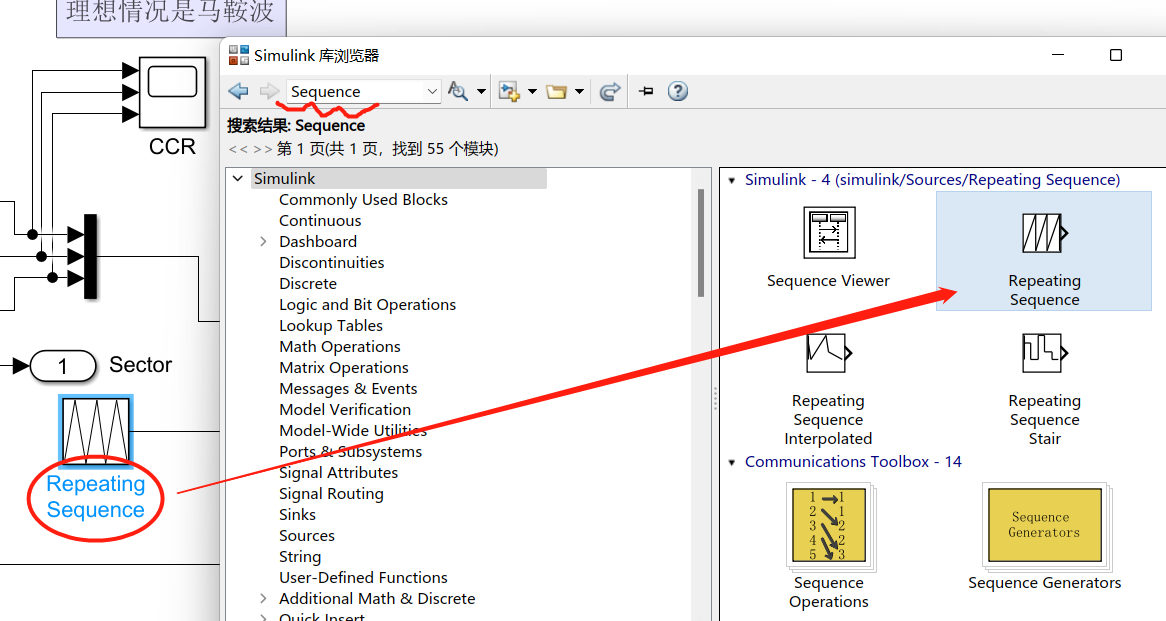

寻找载波模块：

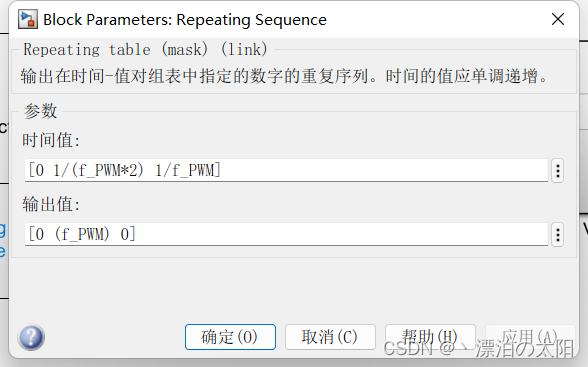

拖出来，双击调整参数：

载波从0到1/(2 * f_PWM）时间，到达最大的计数值f_PWM。对应的是中心对称PWM周期的时间中点，即0.5Ts。
笔者这里使用数字量去代表时间，数字量拟用PWM频率代替，比如8K的PWM频率，它的Ts=2PWM_Freq,那么它的时间中点就是f_PWM，这个也类似STM32的重装载值(最大65535)；

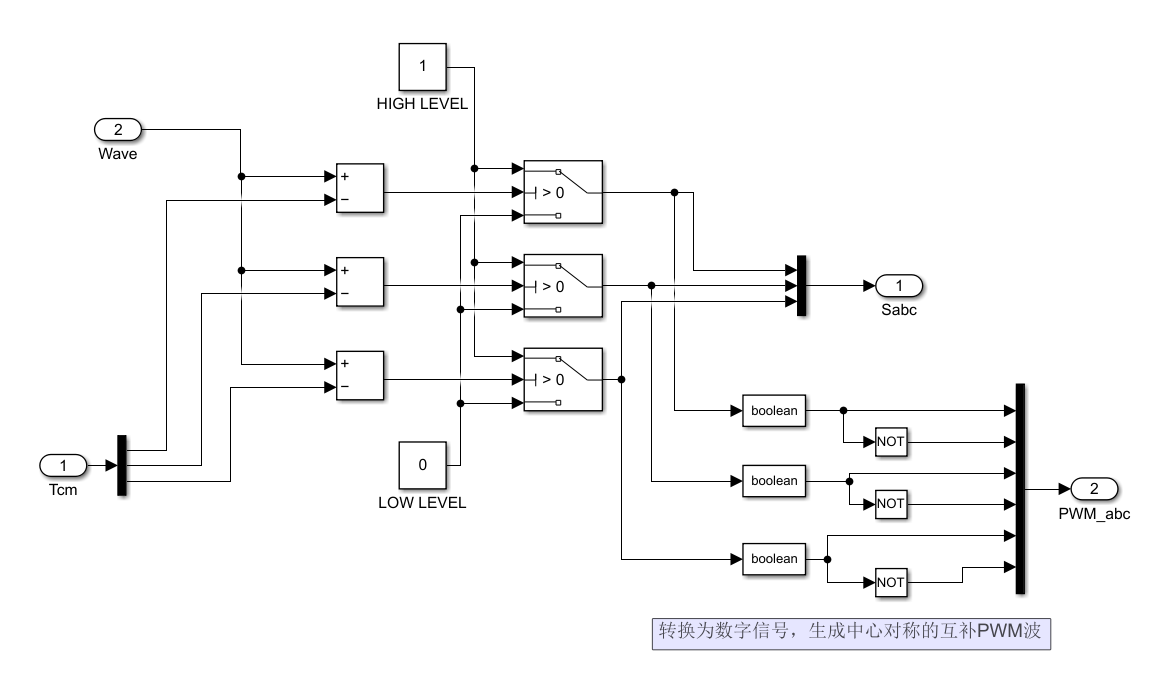

点进PWM Generator ：
以下是笔者搭建的内容

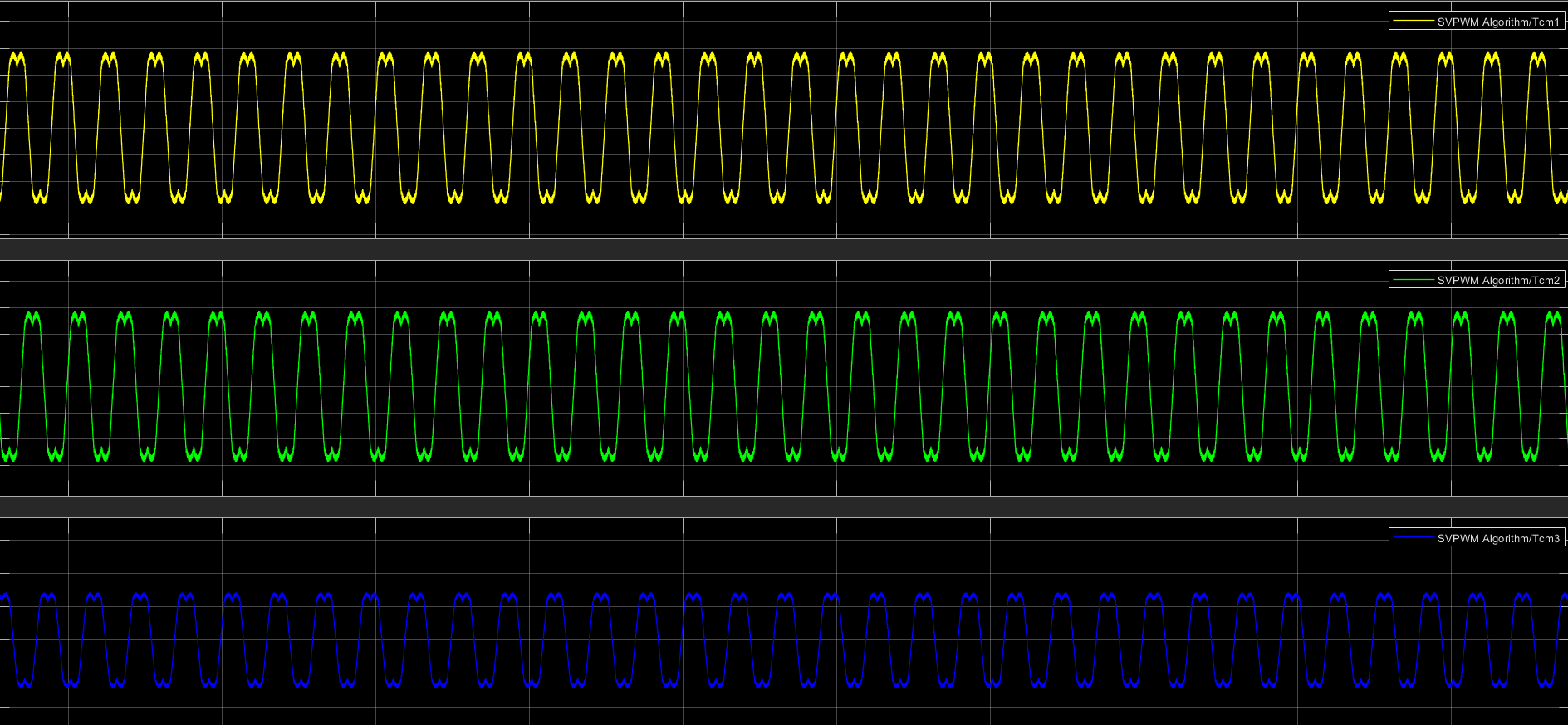

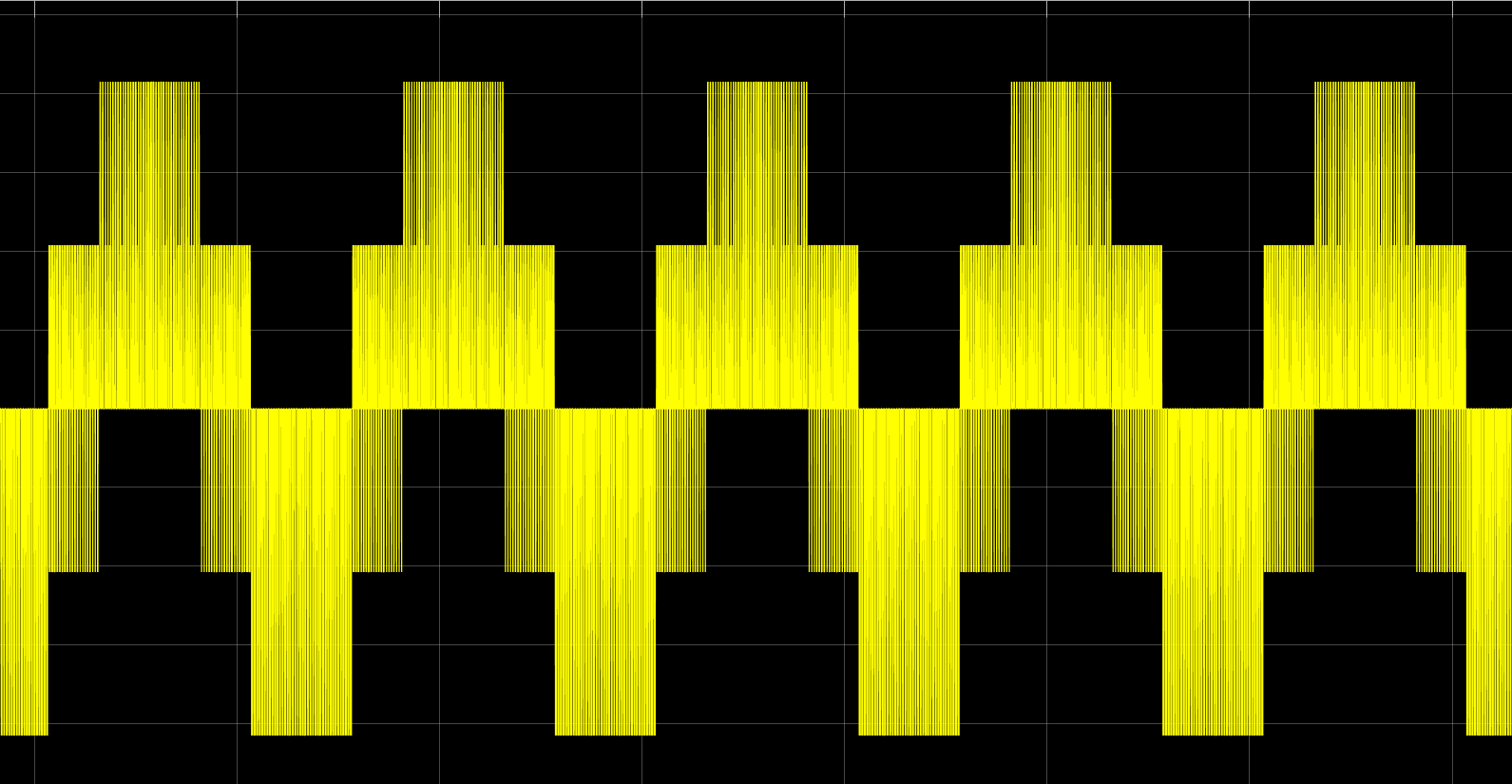

4.仿真结果与波形

黄色表示A相

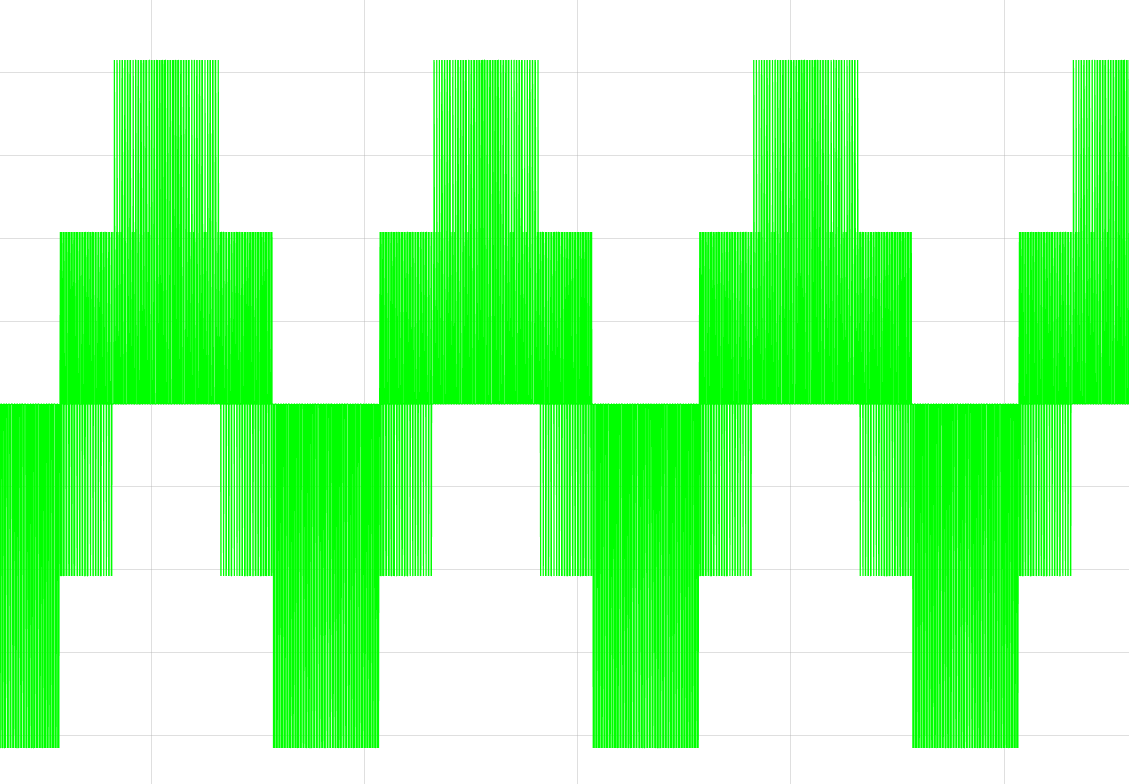

绿色表示B相

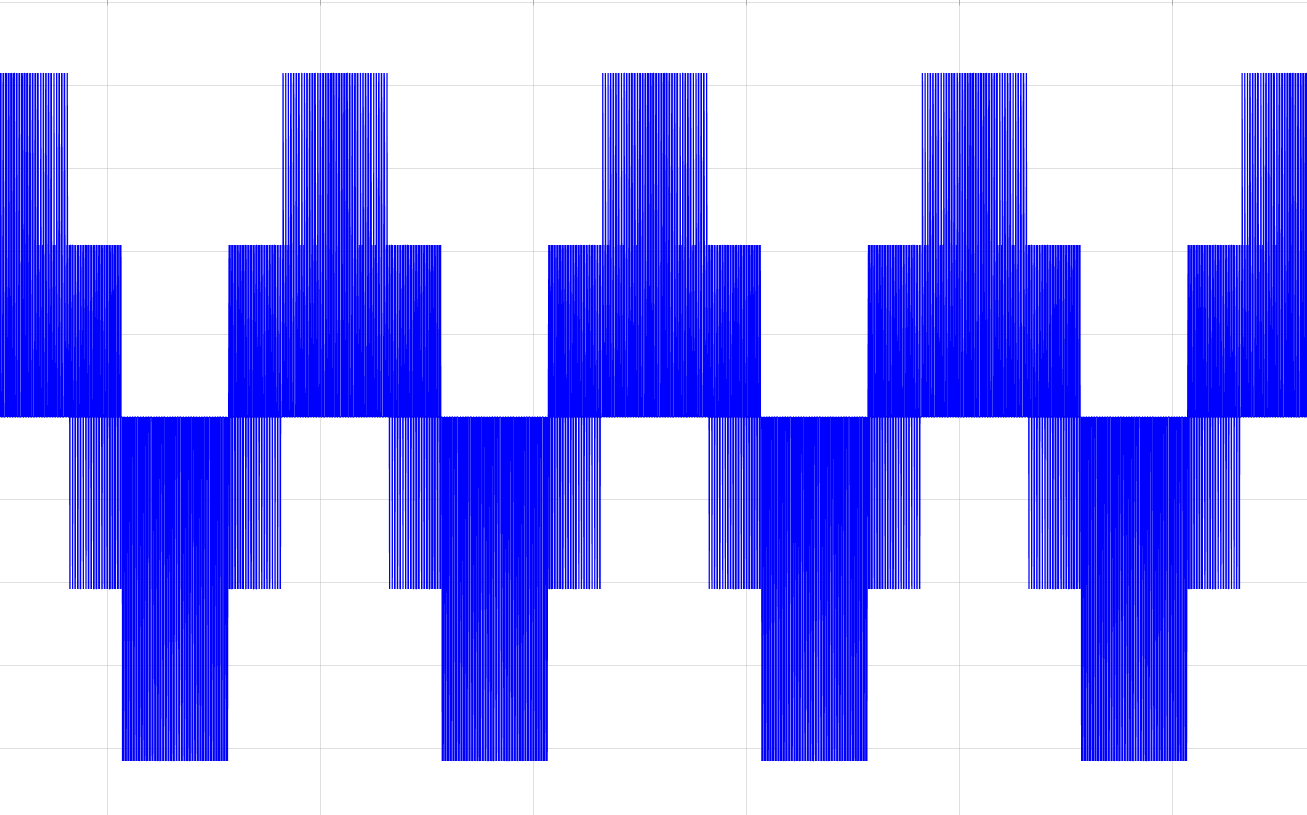

蓝色表示C相
CCRx的波形是马鞍波，而调制波直接输出到PMSM电机的三端上，所以端电压(端对地GND的电压，不是相电压)也是马鞍波！

中心对称的PWM对，作用在相上，会使用数字正弦波来等效模拟正弦波；
当然这个仿真可以通过CCRx的值作处理来获得，使用以下公式：

Un_A=double(Udc/3*(2*PWM_a-PWM_b-PWM_c));
Un_B=double(Udc/3*(2*PWM_b-PWM_a-PWM_c));
Un_C=double(Udc/3*(2*PWM_c-PWM_a-PWM_b));

这种数字正弦波，作用在电机上，感性负载的电流惯性，使电机产生与数字正弦波电压有一定相角差的正弦电流，同时三相的电流也是120°对称的。因为是数字正弦波，在正弦电流上我们可以看到一丝丝纹波，这是正常的。

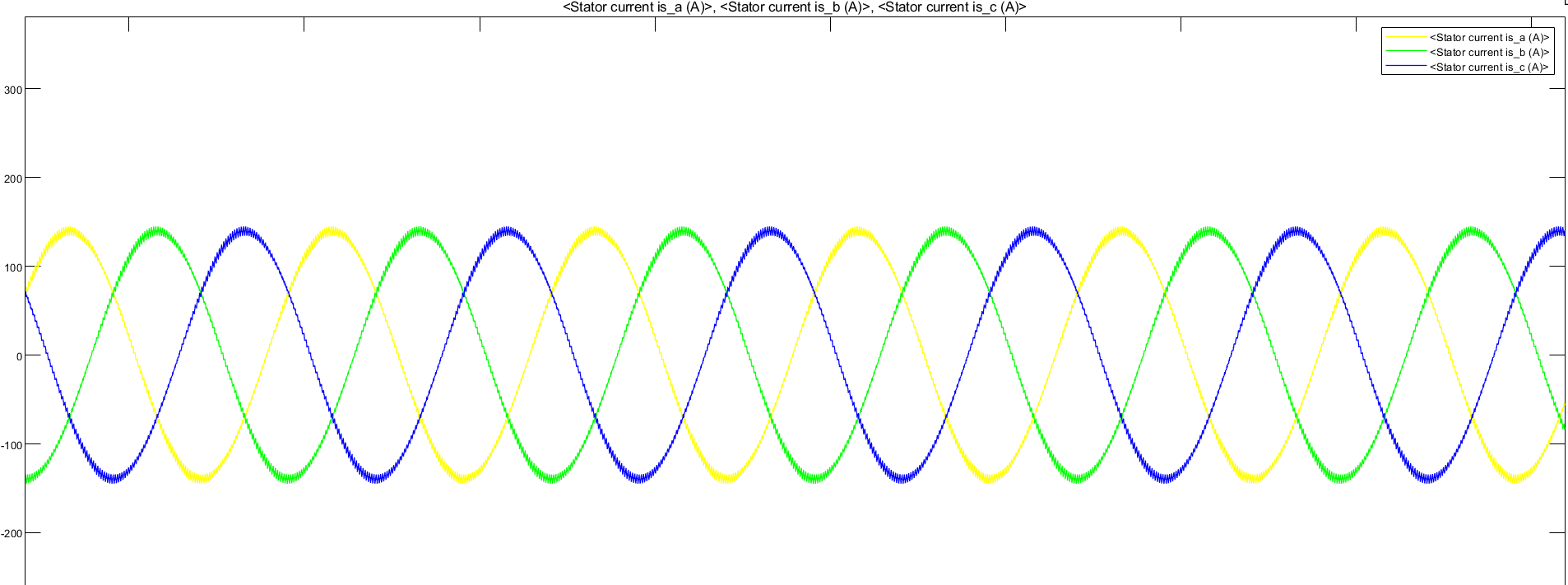

作用在电机上的相电流：
