概述

开发板：普中A7开发板
核心板：51和STM32F103C8T6

关于按键状态检测要注意的就一个消抖问题，消抖方式需要高效简单。这里需要搞清楚一点，按键状态检测用的是轮询方式还是中断方式。

在这里需要感谢一下金沙滩的51单片机视频课程老师宋老师。因为其中一种按键消抖方法就是学自宋老师课程，需要详细查看的话可以看《手把手教你51单片机.pdf》文档。

我知道的软件消抖(轮询方式)有两种方式：
1、在绝大多数情况下，我们是用软件即程序来实现消抖的。最简单的消抖原理，就是当检测到按键状态变化后，先等待一个 10ms 左右的延时时间，让抖动消失后再进行一次按键状态检测，如果与刚才检测到的状态相同，就可以确认按键已经稳定的动作了。实际应用中，这种做法局限性大（实时性差）。
2、第二种就是学自宋老师的启用一个定时中断，每 2ms 进一次中断，扫描一次按键状态并且存储起来，连续扫描 8 次后，看看这连续 8 次的按键状态是否是一致的。8 次按键的时间大概是 16ms，这 16ms 内如果按键状态一直保持一致，那就可以确定现在按键处于稳定的阶段，而非处于抖动的阶段。（这里需要注意的是这个16ms的时间不是固定的，2ms进一次中断检测一个位，一个字节8位，所以用一个字节来判断按键状态就是需要16ms，如果用4位来判断那么就是8ms，具体可以查看下面代码）如下图所示。
在这里插入图片描述

在这里需要提一下的是，在STM32F103C8T6核心板上做实验的时候，使用第二种按键消抖方式(用GPIO外部中断来实现，而不是用时间片轮询来实现)始终没调试出来，按键操作之后容易卡死，也不知道卡死在哪，代码就不贴出来了。但是网上查了一下资料，有人是通过定时器延迟到了给flag标志来进行消抖的，比如:如果定时没到的话flag = 0，在主程序中检测按键就用if(flag)来判断是否经过了延时消抖，定时到了就给flag，那么主程序中的检测按键代码就执行。下面看一下按键的常识性知识：

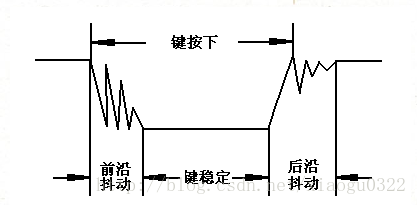

1、通常按键所用的开关都是机械弹性开关，当机械触点断开、闭合时，由于机械触点的弹性作用，一个按键开关在闭合时不会马上就稳定的接通，在断开时也不会一下子彻底断开，而是在闭合和断开的瞬间伴随了一连串的抖动，如图所示。
图1
2、按键稳定闭合时间长短是由操作人员决定的，通常都会在 100ms 以上，刻意快速按的话能达到 40-50ms 左右，很难再低了。抖动时间是由按键的机械特性决定的，一般都会在 10ms以内，为了确保程序对按键的一次闭合或者一次断开只响应一次，必须进行按键的消抖处理。

下面代码中第1种方式的软件消抖是用的STM32平台的，挑取的是按键扫描一个函数；第2种方式的软件消抖是51平台的，为了便于理解，把整个工程代码都贴出来了，结合上下文容易理解。
/********************************方法1 ********************************/

/**************************************************************************************
 * 函数功能：扫描矩阵按键，期间用延时函数做按键消抖；保存按键状态以及按键键值
 * 参    数：
 * 返 回 值：
 * 注意事项：一定要在函数最后重新设置按键为全部监听状态，否则只能监听到最后一排的按键中断
 **************************************************************************************/
void KeyScan(void)
{
	u8 i, j;
	u16 tmp = GPIO_ReadOutputData(GPIOB);

	for(j=0; j<4; j++)
	{
		delayms(10);
		tmp |= (0xF<<8);
		tmp &= ~(1<<(8+j));
		GPIO_Write(GPIOB, tmp);
		for(i=0; i<4; i++)
		{
			if(GPIO_ReadInputDataBit(GPIOB, 1<<(12+i)) == 0x00)
			{
				key_value = key_map[j][i];
				key_state = PUSH;
				return;
			}
		}
	}

	key_state = POP;
	KeyAllListening();		/* 一定要重新设置按键监听状态 */

	return;
}

/********************************方法2 *********************************/

/**************************************************************************************
 *实验现象：根据按键键值做加法器，所按数字在数码管上显示，加法所得值也在数码管显示
 *接    线：P0.0 -> RC, P0.1 -> SC, P0.2 -> SE; J29 -> JP3; J6 -> J27; P1.0 -> A_138,
 			P1.1 -> B_138, P1.2 -> C_138;
 *注意事项：1、先弄明白矩阵按键和动态数码管显示的原理，也就是说实现该加法器功能的时候
 *			矩阵按键的状态和动态数码管的显示所需要的条件由谁生产，又由谁消费。所以这里
 *			中断函数的功能有2个：第1个是生产按键状态、第二个是消费数码管显示，也就是根
 *			据主程序给的数码管显示位数和数值进行刷新显示。
 *			2、业务逻辑要调试清楚，
 **************************************************************************************/
#include <reg52.h>
#include <intrins.h>

#define BIT_16_LOAD		0x01
#define BIT_8_AUTOLOAD	0x00
#define ON				0x01
#define OFF				0x00
#define PUSH			0x00
#define POP				0x01


typedef unsigned char	uchar;
typedef unsigned int	uint;
typedef unsigned long	ulong;

sbit RC = P0^0;
sbit SC = P0^1;
sbit SE = P0^2;
sbit A_138 = P1^0;
sbit B_138 = P1^1;
sbit C_138 = P1^2;

sbit KEY_H1 = P3^0;
sbit KEY_H2 = P3^1;
sbit KEY_H3 = P3^2;
sbit KEY_H4 = P3^3;
sbit KEY_L1 = P3^4;
sbit KEY_L2 = P3^5;
sbit KEY_L3 = P3^6;
sbit KEY_L4 = P3^7;

/* 数码管字模 (0->9) */
unsigned char code byte_buff[] = {0xFC, 0x60, 0xDA, 0xF2, 0x66, 0xB6, 0xBE, 0xE0, 0xFE, 0xF6};
/* 138译码器真值表 (最右边->最左边) */
unsigned char code ctl_138[] = {0x7, 0x6, 0x5, 0x4, 0x3, 0x2, 0x1, 0x0};
uchar cur_state[4][4] = {
	{1, 1, 1, 1}, {1, 1, 1, 1},
	{1, 1, 1, 1}, {1, 1, 1, 1},
	};
uchar bak_state[4][4] = {
	{1, 1, 1, 1}, {1, 1, 1, 1},
	{1, 1, 1, 1}, {1, 1, 1, 1},
	};
uchar code key_map[4][4] = {
	{0x31, 0x32, 0x33, 0x25},//数字键 1、数字键 2、数字键 3、向上键
	{0x34, 0x35, 0x36, 0x26},//数字键 4、数字键 5、数字键 6、向左键
	{0x37, 0x38, 0x39, 0x27},//数字键 7、数字键 8、数字键 9、向下键
	{0x30, 0x1B, 0x0D, 0x28},//数字键 0、 ESC 键、 回车键、 向右键
	};
uchar key_tmp[8] = {0,0,0,0,0,0,0,0,};
uchar val_tmp[8] = {0,0,0,0,0,0,0,0,};
uchar tube_pos;
ulong display_val = 0;
uchar num_138;

void KeyDriver(uchar key_value);
ulong SetNumber(uchar *array, uchar num);
void SelectDisplay(ulong value);
void ScanKey();
void ScanDisplay(uchar num);
void ConfigTimer0(uint ms);
void InitTimer0(uint ms);
void CleanDisplay();
void Display_138(unsigned char num);
void SendByte(uchar byte);


void main()
{
	uchar i, j;

	/* 定时2ms */
	InitTimer0(2);

	CleanDisplay();
	SelectDisplay(0);

	while(1)
	{
		for(j=0; j<4; j++)
		{
			for(i=0; i<4; i++)
			{
				if(cur_state[j][i] != bak_state[j][i])
				{
					if(cur_state[j][i] == PUSH)
					{
						KeyDriver(key_map[j][i]);
					}

					bak_state[j][i] = cur_state[j][i];
				}
			}
		}
	}

	return;
}


void KeyDriver(uchar key_value)
{
	static ulong tmp_value = 0;
	static ulong add_value = 0;

	/* 按第9个按键数字的时候，数码管显示最右边的0 */
	if(tube_pos > 7)
	{
		tube_pos = 0;
		num_138 = 0;		/* 只显示最右边一个数码管 */
		SelectDisplay(0);	/* 显示数字为0 */
		return;
	}

	/* 数字0-9的话就按输入顺序显示在数码管上 */
	if(key_value >= 0x30 && key_value <= 0x39)
	{
		CleanDisplay();
		key_tmp[tube_pos] = key_value - 0x30;		/* 计算键值是数字几 */
		tmp_value = SetNumber(key_tmp, tube_pos);	/* 按了几次按键，生成对应的数值 */
		display_val = tmp_value;
		SelectDisplay(display_val);
		tube_pos++;
	}
	else if(key_value == 0x25)		/* 向上键设置为'+'号，数码管显示原来的数字 */
	{
		if(tmp_value != 0x25 && tmp_value != 0x0D && tmp_value != 0x26 && tmp_value != 0x27 && tmp_value != 0x28)
		{
			add_value += tmp_value;
			if(add_value > 999999999)
			{
				add_value = 0;
			}
			SelectDisplay(display_val);
			tmp_value = key_value;
			tube_pos = 0;
		}
	}
	else if(key_value == 0x0D)		/* 回车键结束输入并计算值，数码管显示计算值 */
	{
		if(tmp_value != 0x25 && tmp_value != 0x0D && tmp_value != 0x26 && tmp_value != 0x27 && tmp_value != 0x28)
		{
			add_value += tmp_value;
			display_val = add_value;
			SelectDisplay(display_val);
			tube_pos = 0;
			tmp_value = key_value;
			add_value = 0;
		}
	}
	else if(key_value == 0x1B)
	{
		CleanDisplay();
		SelectDisplay(0);
		tube_pos = 0;
		tmp_value = 0;
		add_value = 0;
	}
	else if(key_value == 0x26)
	{
		if(tmp_value != 0x25 && tmp_value != 0x0D && tmp_value != 0x26 && tmp_value != 0x27 && tmp_value != 0x28)
		{
			tmp_value = key_value;
			SelectDisplay(display_val);
		}
	}
	else if(key_value == 0x27)
	{
		if(tmp_value != 0x25 && tmp_value != 0x0D && tmp_value != 0x26 && tmp_value != 0x27 && tmp_value != 0x28)
		{
			tmp_value = key_value;
			SelectDisplay(display_val);
		}
	}
	else if(key_value == 0x28)
	{
		if(tmp_value != 0x25 && tmp_value != 0x0D && tmp_value != 0x26 && tmp_value != 0x27 && tmp_value != 0x28)
		{
			tmp_value = key_value;
			SelectDisplay(display_val);
		}
	}

	return;
}

/*实现数码管数字显示 */
void SelectDisplay(ulong value)
{
	uchar i;

	val_tmp[0] = byte_buff[value%10];
	val_tmp[1] = byte_buff[(value/10)%10];
	val_tmp[2] = byte_buff[(value/100)%10];
	val_tmp[3] = byte_buff[(value/1000)%10];
	val_tmp[4] = byte_buff[(value/10000)%10];
	val_tmp[5] = byte_buff[(value/100000)%10];
	val_tmp[6] = byte_buff[(value/1000000)%10];
	val_tmp[7] = byte_buff[(value/10000000)%10];

	for(i=0; i<8; i++)
	{
		if(val_tmp[7-i] != byte_buff[0])		/* 判断需要显示几个数码管 */
		{
			num_138 = 7 - i;
			break;
		}
	}

	return;
}

/* 根据保存的数组来计算按键输入的值是多少 */
ulong SetNumber(uchar *array, uchar num)
{
	ulong tmp = 0;

	if(num > 7)
		return 1;

	switch(num)
	{
		case 0:
			tmp = (ulong)array[0];
			break;
		case 1:
			tmp = (ulong)array[0]*10 + (ulong)array[1];
			break;
		case 2:
			tmp = (ulong)array[0]*100 + (ulong)array[1]*10 + (ulong)array[2];
			break;
		case 3:
			tmp = (ulong)array[0]*1000 + (ulong)array[1]*100 + (ulong)array[2]*10 + (ulong)array[3];
			break;
		case 4:
			tmp = (ulong)array[0]*10000 + (ulong)array[1]*1000 + (ulong)array[2]*100 + (ulong)array[3]*10 + (ulong)array[4];
			break;
		case 5:
			tmp = (ulong)array[0]*100000 + (ulong)array[1]*10000 + (ulong)array[2]*1000 + (ulong)array[3]*100 + (ulong)array[4]*10 + (ulong)array[5];
			break;
		case 6:
			tmp = (ulong)array[0]*1000000 + (ulong)array[1]*100000 + (ulong)array[2]*10000 + (ulong)array[3]*1000 + (ulong)array[4]*100 + (ulong)array[5]*10 + (ulong)array[6];
			break;
		case 7:
			tmp = (ulong)array[0]*10000000 + (ulong)array[1]*1000000 + (ulong)array[2]*100000 + (ulong)array[3]*10000 + (ulong)array[4]*1000 + (ulong)array[5]*100 + (ulong)array[6]*10 + (ulong)array[7];
			break;
		default:
			break;
	}

	return tmp;
}

/* 中断处理函数 */
void InterruptTimer0() interrupt 1
{
	ConfigTimer0(2);

	/* 刷新按键 */
 	ScanKey();

	/* 刷新数码管 */
	ScanDisplay(num_138);
}

/*扫描按键并生成状态 */
void ScanKey()
{
	static uchar tmp_buf[4][4] = {
		{0xFF,0xFF,0xFF,0xFF}, {0xFF,0xFF,0xFF,0xFF}, {0xFF,0xFF,0xFF,0xFF}, {0xFF,0xFF,0xFF,0xFF},
	};
	static uchar pos = 0;
	uchar i;

	/* 检测按键状态 */
	switch(pos)
	{
		case 0:
			KEY_H1 = 0; KEY_H2 = 1; KEY_H3 = 1; KEY_H4 = 1;
			KEY_L1 = 1; KEY_L2 = 1; KEY_L3 = 1; KEY_L4 = 1;
			break;
		case 1:
			KEY_H1 = 1; KEY_H2 = 0; KEY_H3 = 1; KEY_H4 = 1;
			KEY_L1 = 1; KEY_L2 = 1; KEY_L3 = 1; KEY_L4 = 1;
			break;
		case 2:
			KEY_H1 = 1; KEY_H2 = 1; KEY_H3 = 0; KEY_H4 = 1;
			KEY_L1 = 1; KEY_L2 = 1; KEY_L3 = 1; KEY_L4 = 1;
			break;
		case 3:
			KEY_H1 = 1; KEY_H2 = 1; KEY_H3 = 1; KEY_H4 = 0;
			KEY_L1 = 1; KEY_L2 = 1; KEY_L3 = 1; KEY_L4 = 1;
			break;
		default:
			break;
	}

	/* 巧妙利用定时器来隔断时间检测按键状态并保存值 */
	tmp_buf[pos][0] = (tmp_buf[pos][0] << 1) | KEY_L1;
	tmp_buf[pos][1] = (tmp_buf[pos][1] << 1) | KEY_L2;
	tmp_buf[pos][2] = (tmp_buf[pos][2] << 1) | KEY_L3;
	tmp_buf[pos][3] = (tmp_buf[pos][3] << 1) | KEY_L4;

	for(i=0; i<4; i++)
	{
		if((tmp_buf[pos][i] & 0x0F) == 0x00)
		{
			cur_state[pos][i] = PUSH;
		}
		else if((tmp_buf[pos][i] & 0x0F) == 0x0F)
		{
			cur_state[pos][i] = POP;
		}
	}

	/* 自加超过4就从0开始 */
	pos++;
	pos = pos & 0x03;

	return;
}

/* 根据数值和对应的显示位数进行刷新数码管显示 */
void ScanDisplay(uchar num)
{
	static uchar tmp_num = 0;

	if(tmp_num > num)
	{
		tmp_num = 0;
	}

	switch(tmp_num)
	{
		case 0:
			Display_138(0);	break;
		case 1:
			Display_138(1);	break;
		case 2:
			Display_138(2);	break;
		case 3:
			Display_138(3);	break;
		case 4:
			Display_138(4);	break;
		case 5:
			Display_138(5);	break;
		case 6:
			Display_138(6);	break;
		case 7:
			Display_138(7);	break;
		default:
			break;
	}

	tmp_num++;
}

/* 根据函数参数配置定时时间 */
void ConfigTimer0(uint ms)
{
	uint tmp = 0;
	tmp = 65536 - (12/12)*ms*1000;

	TH0 = (tmp >> 8) & 0xFF;
	TL0 = tmp & 0xFF;

	return;
}

/* 初始化定时器中断模式 */
void InitTimer0(uint ms)
{
	TMOD = BIT_16_LOAD;
	ConfigTimer0(ms);
	TR0 = ON;
	ET0 = ON;
	EA = ON;
}

/*清屏函数 */
void CleanDisplay()
{
	num_138 = 0;
	SendByte(0);

	return;
}

/* 选择显示数码管并发送显示数据到数码管 */
void Display_138(unsigned char num)
{
	SendByte(0);		/* 必须清屏,不然显示有虚影 */
	A_138 = (ctl_138[num] >> 0) & 0x1;
	B_138 = (ctl_138[num] >> 1) & 0x1;
	C_138 = (ctl_138[num] >> 2) & 0x1;
	SendByte(val_tmp[num]);
}


/* 74HC595发送数据 */
void SendByte(uchar byte)
{
	uchar i;

	RC = 1;
	SC = 1;

	for(i=0; i<8; i++)
	{
		SC = 0;
		SE = (byte >> i) & 0x01;
		SC = 1;
	}

	RC = 0;
	_nop_();
	_nop_();
	RC = 1;

	return;
}
