RFID（读写）

rfid读写操作

硬件：51单片机、S50卡、RC522 RFID读卡模块
	51单片机：AT89C51
		接线：sbit key2=P3^4;//按键二（写数据）
   		      sbit key4=P3^2;//按键四（读数据）
   		      sbit     MF522_NSS  =P0^4 ;
                      sbit     MF522_SCK  = P0^3;
                      sbit     MF522_SI   = P0^2; //MOSI
                      sbit     MF522_SO   = P0^1; //MISO
		      sbit     MF522_RST  = P0^0; //RST
		      //指示灯
		      sbit     LED_GREEN  =    P1^0;
		      //蜂鸣器
		      sbit     beep       =    P3^6;

S50卡：
一、主要指标

1.  容量为8K位EEPROM

2.  分为16个扇区，每个扇区为4块，每块16个字节,以块为存取单位

3. 每个扇区有独立的一组密码及访问控制

4. 每张卡有唯一序列号，为32位

5. 具有防冲突机制，支持多卡操作

6. 无电源，自带天线，内含加密控制逻辑和通讯逻辑电路

7. 数据保存期为10年，可改写10万次，读无限次

8. 工作温度：-20℃~50℃(湿度为90%)

9.  工作频率：13.56MHZ

10.  通信速率：106 KBPS

11.  读写距离：10 cm以内（与读写器有关）

二、存储结构

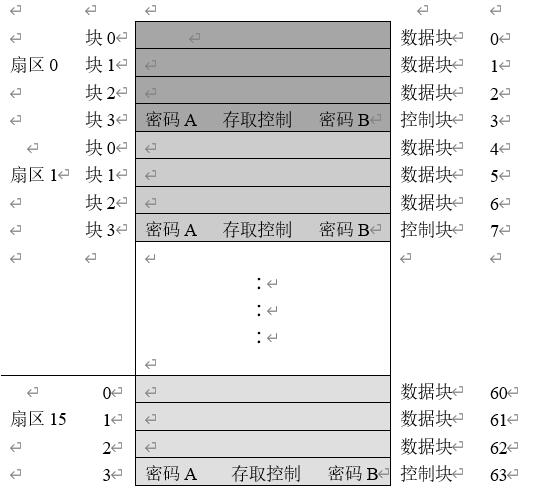

1、M1卡分为16个扇区，每个扇区由4块（块0、块1、块2、块3）组成，（我们也将16个扇区的64个块按绝对地址编号为0~63，存贮结构如下图所示：

2、第0扇区的块0（即绝对地址0块），它用于存放厂商代码，已经固化，不可更改。

3、每个扇区的块0、块1、块2为数据块，可用于存贮数据。

数据块可作两种应用：

    ★ 用作一般的数据保存，可以进行读、写操作。

    ★ 用作数据值，可以进行初始化值、加值、减值、读值操作。

4、每个扇区的块3为控制块，包括了密码A、存取控制、密码B。具体结构如下：

A0 A1 A2 A3 A4 A5   FF07 80 69     B0 B1 B2 B3 B4 B5
    密码A（6字节） 存取控制（4字节） 密码B（6字节）

三、工作原理

卡片的电气部分只由一个天线和ASIC组成。

天线：卡片的天线是只有几组绕线的线圈，很适于封装到IS0卡片中。

ASIC：卡片的ASIC由一个高速（106KB波特率）的RF接口，一个控制单元和一个

  8K位EEPROM组成。

工作原理：读写器向M1卡发一组固定频率的电磁波，卡片内有一个LC串联谐振电路，其频率与读写器发射的频率相同，在电磁波的激励下，LC谐振电路产生共振，从而使电容内有了电荷，在这个电容的另一端，接有一个单向导通的电子泵，将电容内的电荷送到另一个电容内储存，当所积累的电荷达到2V时，此电容可做为电源为其它电路提供工作电压，将卡内数据发射出去或接取读写器的数据。

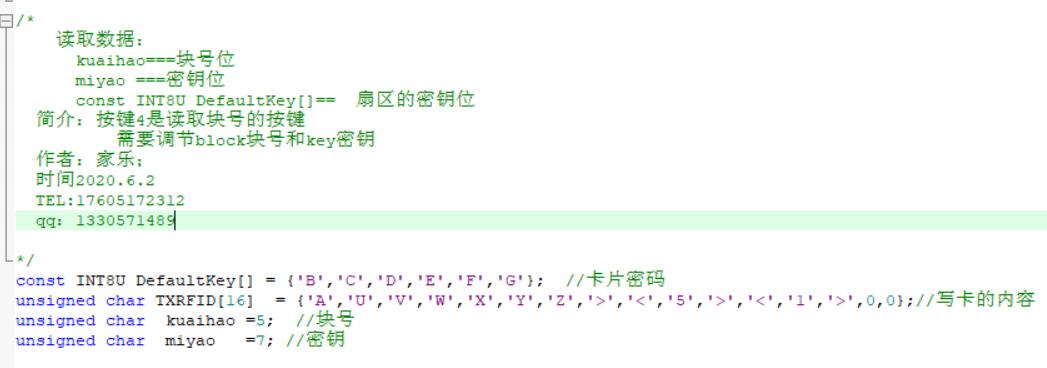

四、代码（读写操作）的改值

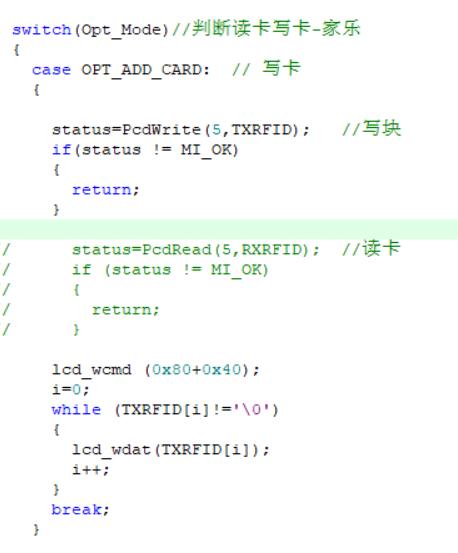

1.写卡

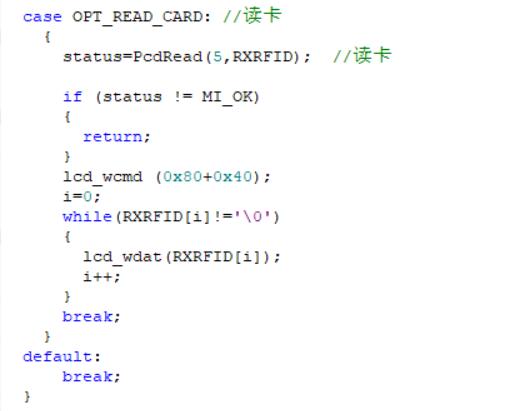

2.读卡

所有卡的默认密码为全F；
注意点：每个扇区都有相对应的密钥块；
       每次改完密钥都要记录一下，时间长回忘，卡就锁死了

源码下载//download.csdn.net/download/weixin_45633810/12493624
